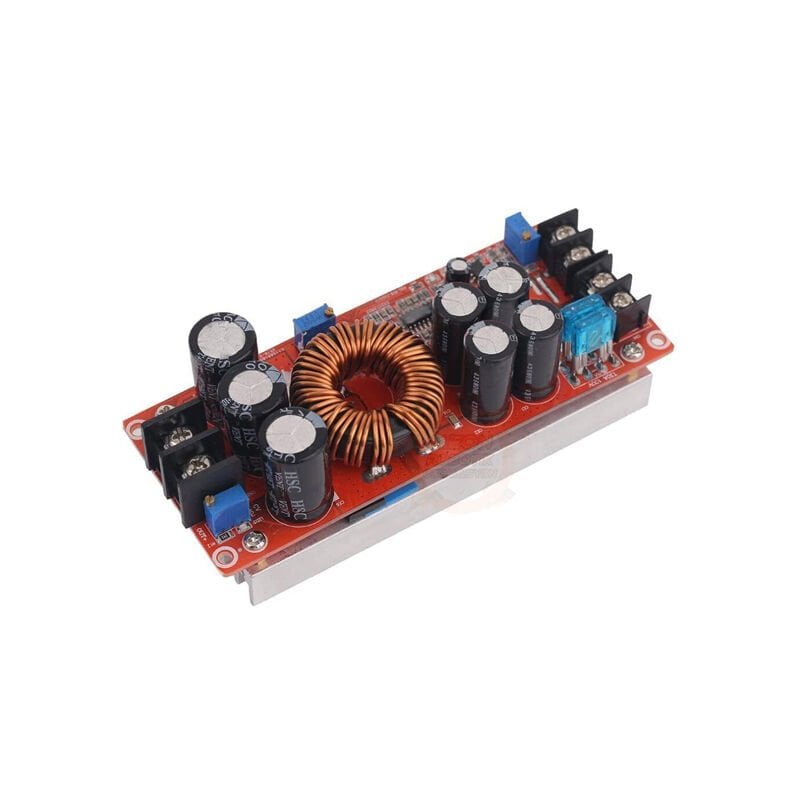

DC-DC 1200W 20A Voltaj Yükseltici Boost Modül Ayarlanabilir Gerilim Yükseltici

DC-DC 1200W 20A Voltaj Yükseltici Boost Modül – Ayarlanabilir Gerilim ve Akım Regülatörü

DC 8V-60V arası giriş gerilimini 12V-83V aralığında ayarlanabilir çıkışa dönüştürebilen 1200W 20A DC-DC voltaj yükseltici (boost) modül, yüksek güç gerektiren uygulamalarda gerilimi verimli şekilde artırmak için tasarlanmıştır. Yüksek verim oranı (%95’e kadar), ayarlanabilir çıkış gerilimi ve sabit akım kontrolü sayesinde elektrikli araçlar, solar sistemler, LED sürücüler ve akü şarj devrelerinde ideal bir çözüm sunar.

Kart üzerinde yer alan fan çıkışı konnektörü sayesinde yüksek akımlı çalışmalarda harici soğutma kolayca entegre edilebilir. Geniş soğutma yüzeyi ve alüminyum gövdesi uzun süreli kararlı çalışmayı destekler.

Teknik Özellikler

• Giriş Gerilimi: DC 8V – 60V

• Çıkış Gerilimi: DC 12V – 83V (ayarlanabilir)

• Giriş Akımı: Maks. 20A

• Çıkış Akımı: 15A nominal, 20A maksimum (soğutma gerektirir)

• Sabit Akım Aralığı: 0.5A – 20A

• Çalışma Frekansı: 150KHz

• Dönüşüm Verimliliği: %95

• Koruma Özellikleri:

  • Aşırı akım koruması

  • Kısa devre koruması (2 x 20A sigorta)

  • (Not: Ters polarite koruması bulunmamaktadır. Girişe diyot eklenebilir.)

• Çalışma Sıcaklığı: -40°C ~ +85°C

• Boşta Akım Tüketimi: 15mA

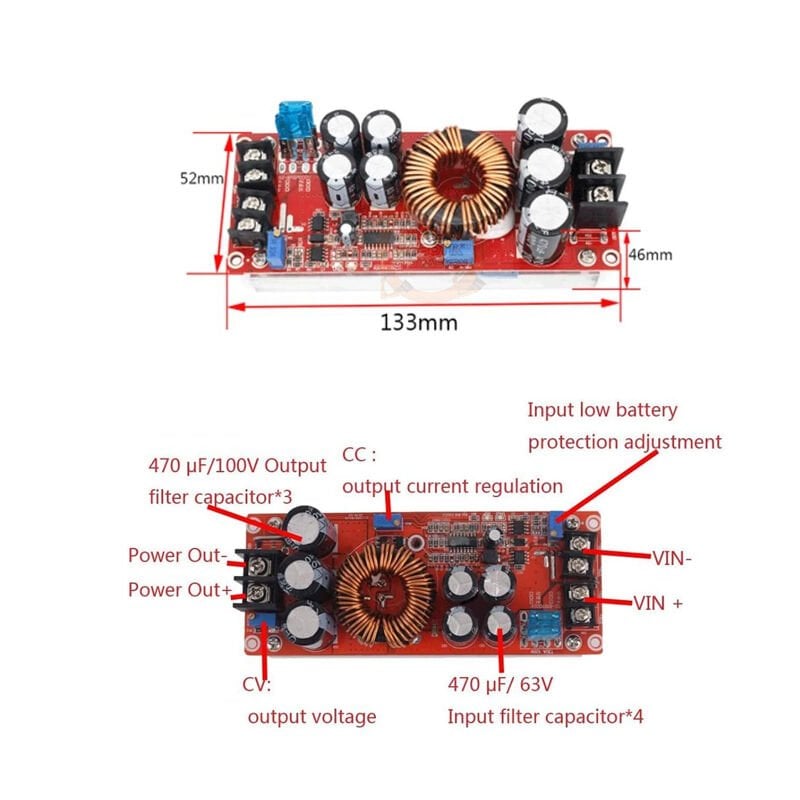

• Boyutlar: 130 x 52 x 46 mm

• Ağırlık: 245 g

• Montaj: 4 adet M3 delik (2.55mm)

Potansiyometre (Ayarlama) Kullanımı

• Potlar çok turludur (20–30 tur).

• Saat yönünde çevirme: Voltaj veya akım değerini artırır.

• Saat yönünün tersi: Voltaj veya akım değerini azaltır.

• Değişimin etkisini görmek için potu birkaç tur çevirmek gerekebilir.

Örnek Güç Hesaplaması

Giriş Voltajı x Giriş Akımı = Çıkış Gücü

• 12V × 20A = 240W

• 24V × 20A = 480W

• 36V × 20A = 720W

• 48V × 20A = 960W

• 60V × 20A = 1200W

Kullanım Alanları

• Elektrikli bisiklet ve scooter güç artışı

• Güneş paneli sistemleri (solar enerji)

• LED sürücü devreleri

• Lityum ve kurşun-asit akü şarjı

• DC motor sürücüleri ve hobi robotik projeler

• Laboratuvar güç kaynakları

Paket İçeriği

• 1 Adet 1200W 20A DC-DC Boost Voltaj Yükseltici Modül
