DPS3005-USB BT 0–32V 5A Programlanabilir Güç Kaynağı Modülü – 160 W
Güç kaynağı modülü DPS3005-USB BT, 6–40V DC giriş gerilimini ayarlanabilir 0–32V DC ve 0–5A çıkışa dönüştüren programlanabilir bir DC-DC düşürücü modüldür. Renkli ekranı, sabit voltaj ve sabit akım kontrolü, hafıza grupları, USB ve Bluetooth haberleşme kartlarıyla elektronik test ve laboratuvar uygulamalarında kullanılır. Çalışması için harici bir DC besleme kaynağı gerekir.
3.661,32 ₺
Stok Kodu
sk1981
Fiyat
65,00 USD + KDV
Havale
3.551,48 TL
(%3,00 havale indirimi)
DPS3005-USB BT 0–32V 5A Programlanabilir Güç Kaynağı Modülü – 160 W
Güç kaynağı modülü DPS3005-USB BT, uygun bir harici DC besleme kaynağından aldığı gerilimi kontrollü ve ayarlanabilir DC çıkışa dönüştürür. Elektronik devrelerin ihtiyaç duyduğu gerilim ve akım değerlerinin ayarlanmasını ve sınırlandırılmasını sağlar. Elektronik geliştirme, bakım, test, eğitim ve laboratuvar tipi güç kaynağı uygulamalarında kullanılabilir.
Modülün giriş gerilimi 6–40VDC, çıkış gerilimi 0–32V DC, çıkış akımı 0–5A ve azami çıkış gücü 160W’tır. DC-DC düşürücü yapıda olduğu için giriş gerilimini yükseltemez; kullanılacak giriş geriliminin ayarlanan çıkış geriliminden yüksek olması gerekir.

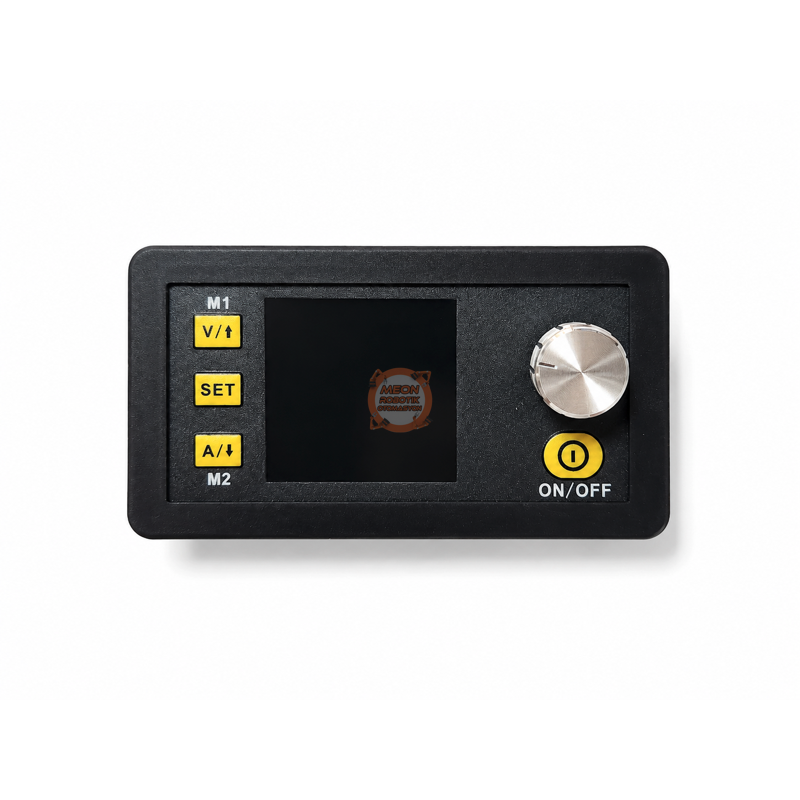

Renkli ekran üzerinde ayarlanan gerilim ve akım değerlerinin yanı sıra anlık çıkış gerilimi, çıkış akımı, çıkış gücü ve giriş gerilimi birlikte takip edilebilir. Döner ve basılabilir ayar düğmesi, ayrı ON/OFF tuşu ve gerilim-akım ayar tuşları kontrollü kullanım sağlar.

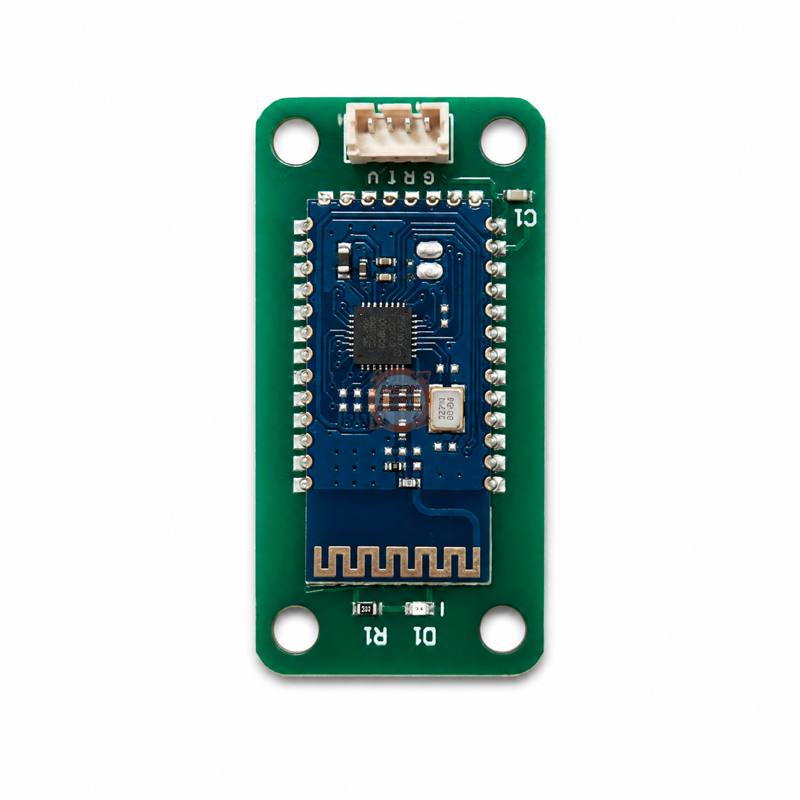

USB veya Bluetooth haberleşme kartı, kutudan çıkan dört damarlı kabloyla ana modüle bağlanır. Pakette tek bağlantı kablosu bulunduğundan USB ve Bluetooth kartları dönüşümlü olarak kullanılmalıdır.
Öne Çıkan Özellikler
- 0–32 V DC ayarlanabilir çıkış gerilimi
- 0–5 A ayarlanabilir çıkış akımı
- 160 W azami çıkış gücü
- 6–40 V DC giriş gerilimi
- CV sabit voltaj ve CC sabit akım çalışma modları
- Renkli ekran
- Giriş gerilimi, çıkış gerilimi, akım ve güç göstergesi
- Programlanabilir hafıza grupları
- M1 ve M2 hızlı hafıza tuşları
- Döner ve basılabilir ayar düğmesi
- Ayrı çıkış ON/OFF kontrolü
- USB haberleşme kartı
- Bluetooth haberleşme kartı
- Ayarlanabilir aşırı gerilim, aşırı akım ve aşırı güç koruması
Kullanım Alanları
- Ayarlanabilir laboratuvar tipi güç kaynağı yapımı
- Elektronik devre geliştirme ve prototip testleri
- DC motor, röle, LED ve kontrol kartlarının besleme testleri
- Gerilim ve akım sınırı gerektiren uygulamalar
- Elektronik bakım ve arıza tespit çalışmaları
- Eğitim laboratuvarları
- Hobi ve DIY elektronik projeleri
- Bilgisayar veya Bluetooth üzerinden kontrol gerektiren test sistemleri
Teknik Özellikler
| Özellik |
Değer |
|---|---|
| Model | DPS3005-USB BT |
| Ürün tipi | Programlanabilir DC-DC düşürücü güç kaynağı modülü |
| Giriş gerilimi | 6–40 V DC |
| Çıkış gerilimi | 0–32 V DC |
| Çıkış akımı | 0–5,000 A |
| Azami çıkış gücü | 160W |
| Çalışma modları | CV sabit voltaj / CC sabit akım |
| Gerilim ayar çözünürlüğü | 0,01 V |
| Akım ayar çözünürlüğü | 0,001 A |
| Ekran türü | Renkli ekran |
| Hafıza grupları | M0–M9 |
| Hızlı hafıza erişimi | M1 ve M2 |
| Koruma ayarları | Aşırı gerilim, aşırı akım ve aşırı güç |
| Haberleşme seçenekleri | USB veya Bluetooth |
| Kontrol elemanları | Döner/basmalı düğme, V/↑, SET, A/↓ ve ON/OFF tuşları |

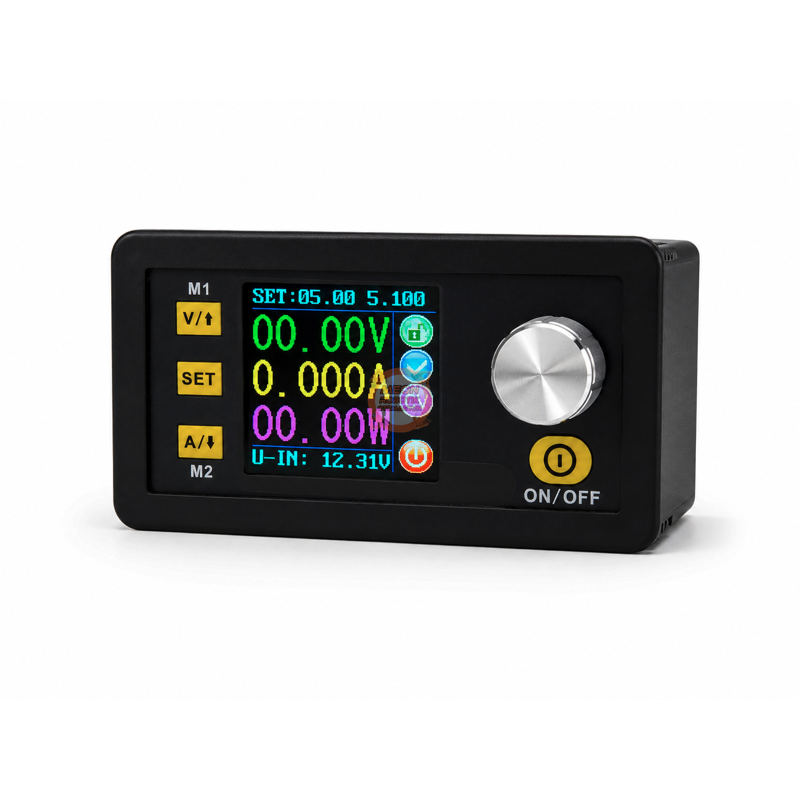

Ekranda Gösterilen Bilgiler
- Ayarlanan çıkış gerilimi
- Ayarlanan akım sınırı
- Anlık çıkış gerilimi
- Anlık çıkış akımı
- Anlık çıkış gücü
- Giriş gerilimi
- Çıkış çalışma durumu
- CV veya CC çalışma durumu
- Hafıza grubu bilgisi
- Tuş kilidi ve koruma göstergeleri

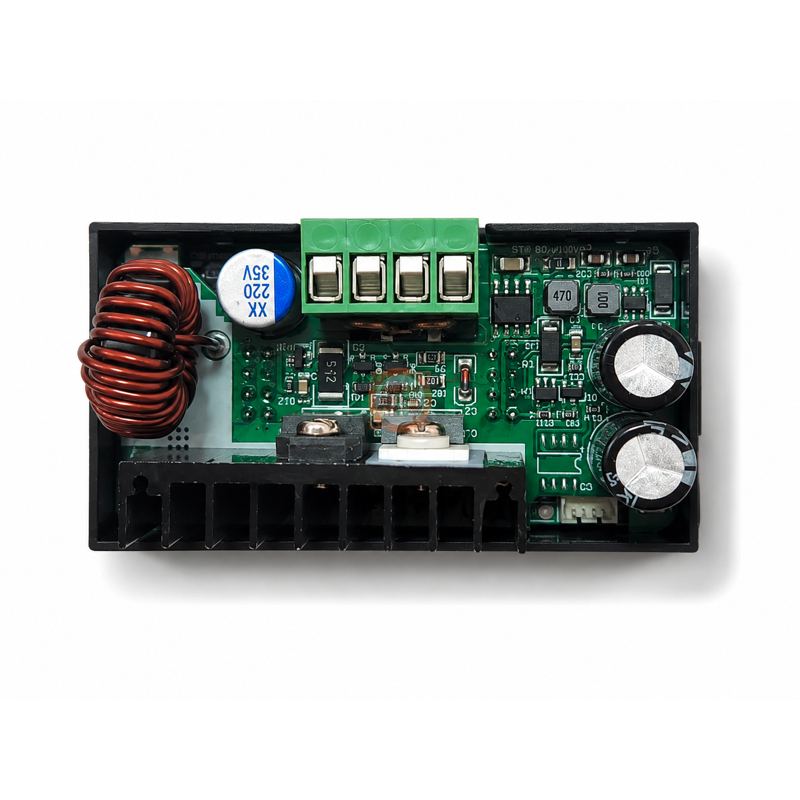

Elektriksel ve Bağlantı Bilgileri
| Terminal |
İşlev |
Açıklama |
|---|---|---|
| IN+ | DC giriş pozitif | Harici DC besleme kaynağının pozitif bağlantısı |
| IN− | DC giriş negatif | Harici DC besleme kaynağının negatif bağlantısı |
| OUT+ | Çıkış pozitif | Beslenecek yükün pozitif bağlantısı |
| OUT− | Çıkış negatif | Beslenecek yükün negatif bağlantısı |
Modül yalnızca düşürücü olarak çalışır. Örneğin 24 V çıkış alınabilmesi için giriş geriliminin 24 V değerinden yüksek olması gerekir. Kullanılacak harici güç kaynağının gerilim, akım ve güç kapasitesi uygulamaya uygun seçilmelidir.

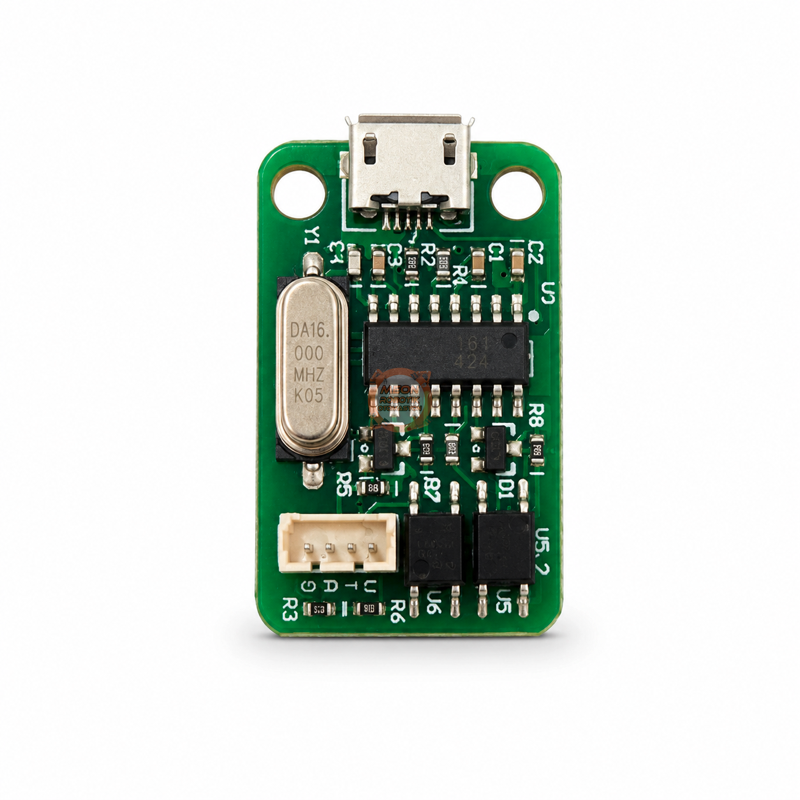

USB kartı bilgisayara Micro USB bağlantısı üzerinden bağlanır. USB ve Bluetooth kartlarında aynı dört damarlı bağlantı kablosu kullanılır. İki haberleşme kartı aynı anda değil, ihtiyaca göre dönüşümlü olarak bağlanmalıdır.
Bilgisayar ve Bluetooth Kontrolü
USB veya Bluetooth bağlantısı kullanılarak aşağıdaki işlemler gerçekleştirilebilir:
- Çıkış gerilimini ayarlama
- Akım sınırını ayarlama
- Çıkışı uzaktan açma ve kapatma
- Hafıza gruplarını yönetme
- Gerilim ve akım değerlerini takip etme
- Otomatik test işlemleri oluşturma
- Gerilim veya akım taraması yapma
- Ölçüm değerlerini izleme
Boyutlar
| Bölüm |
Ölçü |
|---|---|
| Ana modül ön dış çerçeve | 79,5 × 43 mm |
| Ana modül gövdesi | 71,5 × 39,5 mm |
| Ekranın görünen alanı | Yaklaşık 26 × 26 mm |
| Bluetooth haberleşme kartı | 40,5 × 20,5 mm |
| USB haberleşme kartı | 30 × 19,5 mm |
Ölçüler satışa sunulan ürün ve paket içeriğindeki parçalar üzerinden alınmıştır. Ekranın görünen alanı elle ölçüldüğü için yaklaşık değer olarak belirtilmiştir.
Model Bilgilendirmesi
Ürünün kutu üzerinde belirtilen tam modeli DPS3005-USB BT’dir. DPS-3005D veya bDPS-3005D modeli değildir. Farklı modellerin bağlantı, menü ve teknik özellikleri bu ürün için kullanılmamalıdır.
Kullanım ve Güvenlik Notları
- Modül yalnızca DC giriş gerilimiyle çalıştırılmalıdır.
- 220 V AC şebeke gerilimine doğrudan bağlanmamalıdır.
- Giriş gerilimi 40 V DC sınırını aşmamalıdır.
- IN ve OUT terminallerinin polaritesi kontrol edilmelidir.
- Çıkış gerilimi giriş geriliminden yüksek ayarlanamaz.
- Yüksek güçte kullanımda yeterli havalandırma ve soğutma sağlanmalıdır.
- Modül iletken yüzeylerden ve kısa devre riskinden korunmalıdır.
- USB ve Bluetooth kartları aynı anda bağlanmamalıdır.
- Batarya bağlantılarında ters polariteye karşı dikkatli olunmalıdır.
- Ayarlanan gerilim ve akım değerleri yüke bağlanmadan önce kontrol edilmelidir.

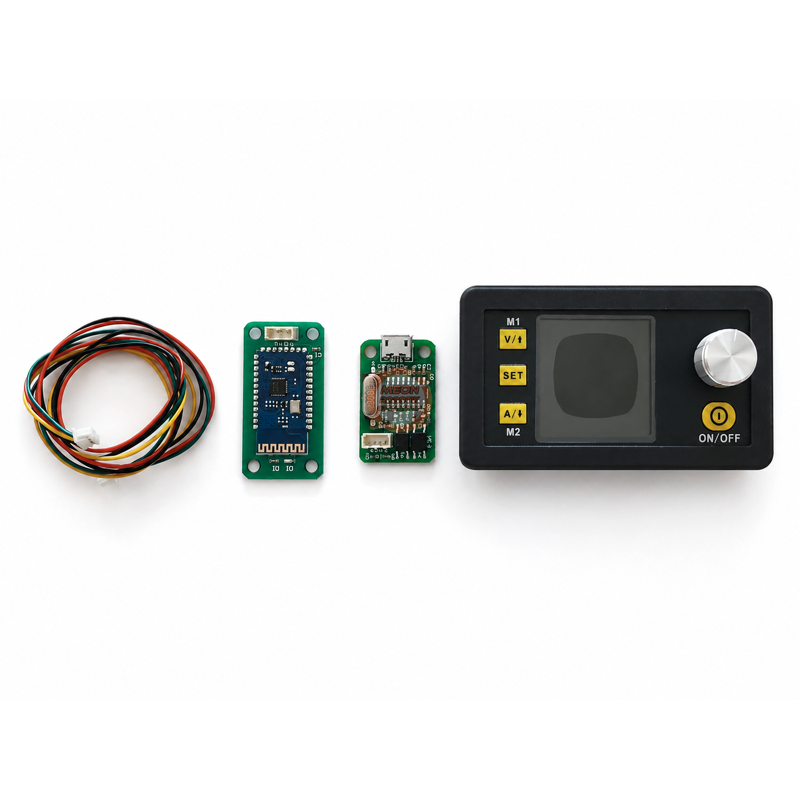

Paket İçeriği
- 1 adet DPS3005-USB BT ekranlı güç kaynağı modülü
- 1 adet USB haberleşme kartı
- 1 adet Bluetooth haberleşme kartı
- 1 adet dört damarlı soketli bağlantı kablosu
Kaynaklar ve Dokümanlar
DPS3005 kullanım kılavuzu ve bilgisayar yazılımı
DPS3003 / DPS3005 / DPS5005 / DPS8005 üretici kullanım kılavuzu
