SX1308, 2-24 V DC giriş gerilimini ayarlanabilir şekilde yükselterek 2-28 V DC çıkış sağlayabilen kompakt bir DC-DC step up regülatör modülüdür. Üzerindeki 10K trimpot sayesinde çıkış voltajı ayarlanabilir; Arduino ve elektronik projelerde gerilim yükseltme uygulamalarında kullanılabilir.

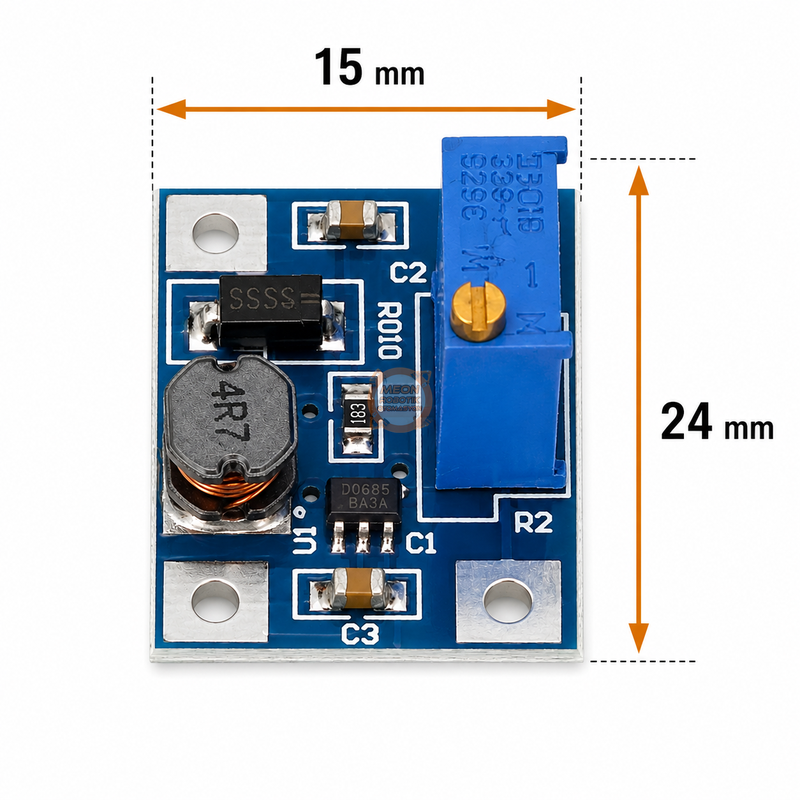

SX1308, düşük DC giriş voltajını daha yüksek bir DC çıkış voltajına dönüştürmek için kullanılan ayarlanabilir step up (boost) regülatör modülüdür. 2-24 V DC giriş aralığıyla çalışır ve çıkış gerilimi 2-28 V DC aralığında ayarlanabilir. Kompakt 24 x 15 mm kart yapısı sayesinde elektronik projelerde az yer kaplayan bir voltaj yükseltme çözümü sunar.

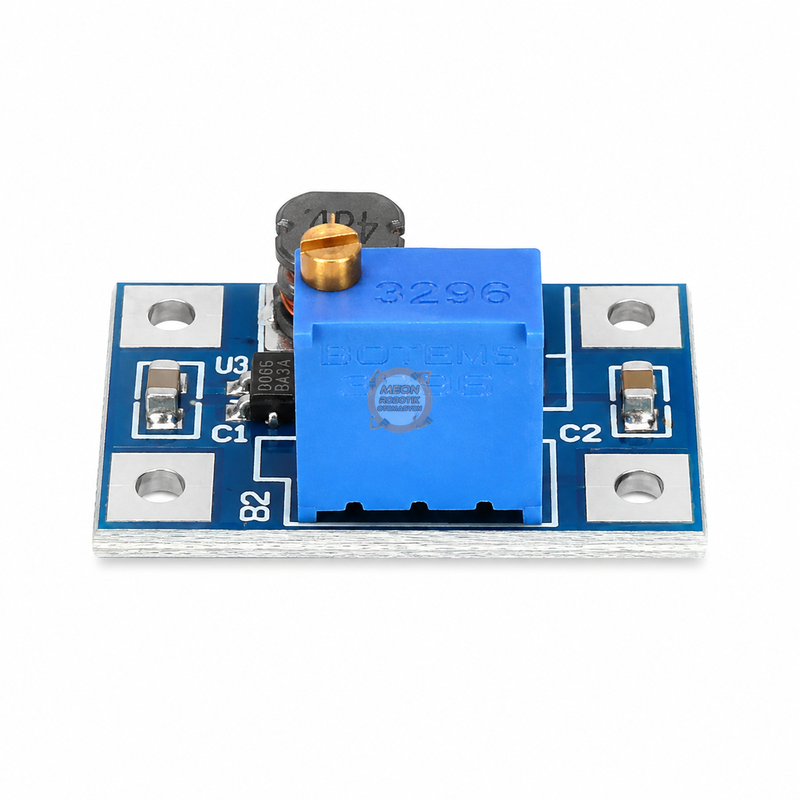

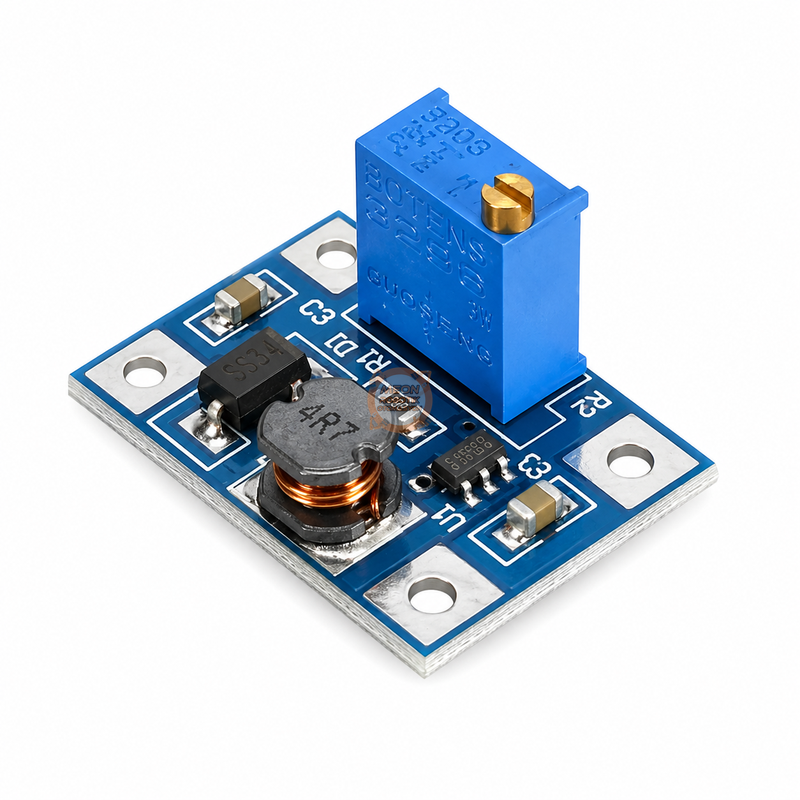

SX1308 voltaj yükseltici modül, giriş geriliminin uygulama için yetersiz kaldığı durumlarda DC voltaj seviyesini yükseltmek amacıyla kullanılır. Kart üzerindeki mavi ayar elemanı 10K trimpottur. Üzerinde görülen W103 işareti 10K değerini ifade eder; 302B ise trimpot üzerinde bulunan seri/model işaretlemesidir.

Trimpot çevrilerek istenilen çıkış voltajı ayarlanabilir. Ayarlama sırasında çıkış geriliminin multimetre ile takip edilmesi önerilir. Modül; Arduino uygulamaları, prototip devreleri, DIY elektronik projeleri ve DC gerilim yükseltme gerektiren devrelerde kullanılabilir.

Öne Çıkan Özellikler

• SX1308 tabanlı step up / boost dönüştürücü
• 2-24 V DC giriş aralığı
• 2-28 V DC ayarlanabilir çıkış
• Maksimum 2 A olarak belirtilen çıkış akımı
• 1.2 MHz anahtarlama frekansı
• %95'e kadar belirtilen verimlilik
• 10K trimpot ile çıkış voltajı ayarı
• Kısa devre ve aşırı ısınma koruması
• Kompakt 24 x 15 mm kart boyutu

Kullanım Alanları

• DC voltaj yükseltme devreleri
• Arduino ve geliştirme kartı projeleri
• Prototip elektronik devreler
• Taşınabilir elektronik uygulamalar
• DIY elektronik projeleri
• Ayarlanabilir DC güç uygulamaları

Teknik Özellikler

Elektriksel ve Bağlantı Bilgileri

Kart üzerinde giriş ve çıkış bağlantıları IN+/IN- ve OUT+/OUT- olarak işaretlenmiştir. Giriş beslemesi doğru polariteyle bağlandıktan sonra çıkış voltajı 10K trimpot üzerinden ayarlanabilir.

Bu ürün bir yükseltici (step up) dönüştürücüdür; temel kullanım amacı giriş geriliminden daha yüksek bir çıkış gerilimi elde etmektir.

Paket İçeriği

• 1 Adet SX1308 DC-DC Yükseltici Voltaj Regülatörü Step Up 2A
