S09 DC-DC Otomatik Dönüştürücü Modül 3-15V Giriş 3.3V Çıkış 600mA

S09 Otomatik Dönüştürücü DC-DC Modül 3-15V 600mA

Otomatik Dönüştürücü çalışma yapısına sahip S09 DC-DC modül, 3-15 V DC giriş gerilimini seçilen sabit çıkış gerilimine dönüştürmek için kullanılır. Step Up ve Step Down işlemlerini otomatik gerçekleştirerek  3,3 V  sabit çıkış seçenekleri sunar.

Otomatik Dönüştürücü S09, giriş gerilimini gerektiğinde yükselten veya düşüren kompakt bir DC-DC güç modülüdür. Step Up ve Step Down işlemlerini otomatik gerçekleştirerek seçilen çıkış geriliminin kararlı biçimde elde edilmesini sağlar. Bataryalı elektronik sistemler, robotik uygulamalar ve farklı DC güç besleme projelerinde kullanılabilir.

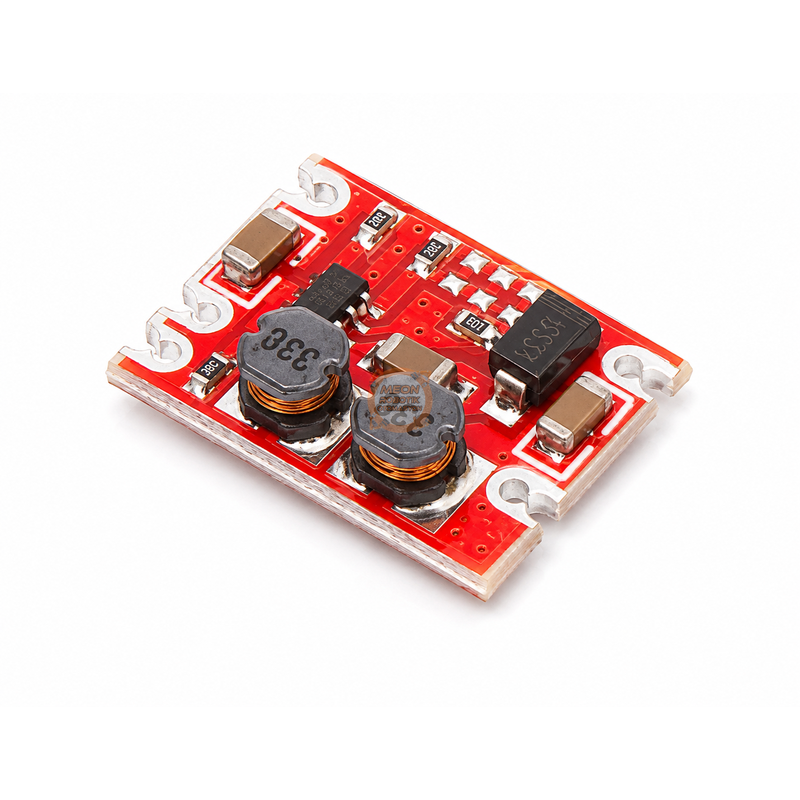

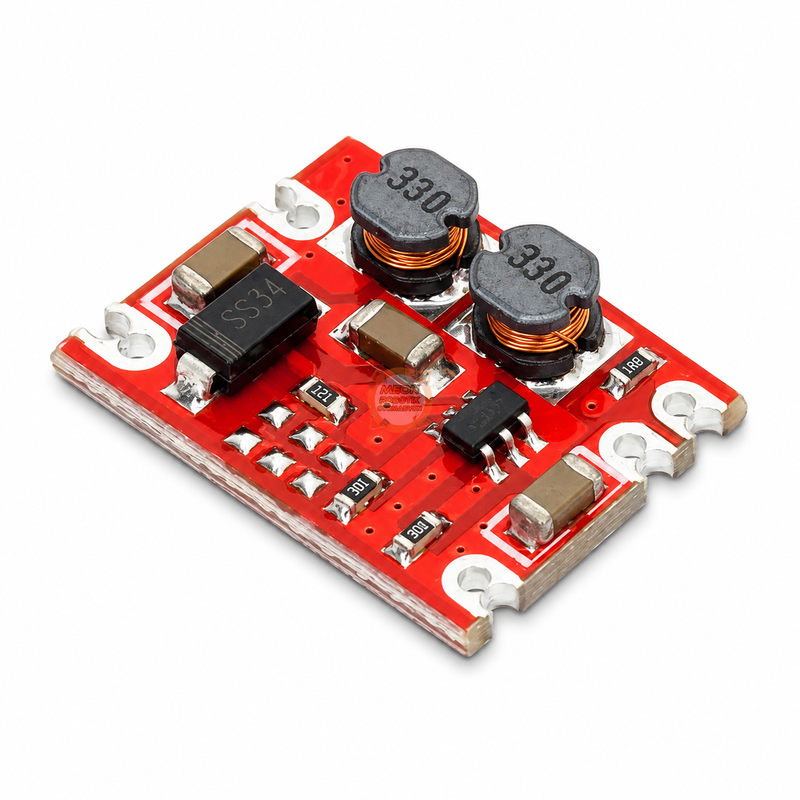

S09 Otomatik Dönüştürücü, tek devre üzerinde Buck Boost çalışma prensibiyle gerilim yükseltme ve düşürme işlemlerini gerçekleştirir. Giriş gerilimi seçilen çıkış değerinin altında olduğunda Step Up, üzerinde olduğunda ise Step Down modunda çalışır.

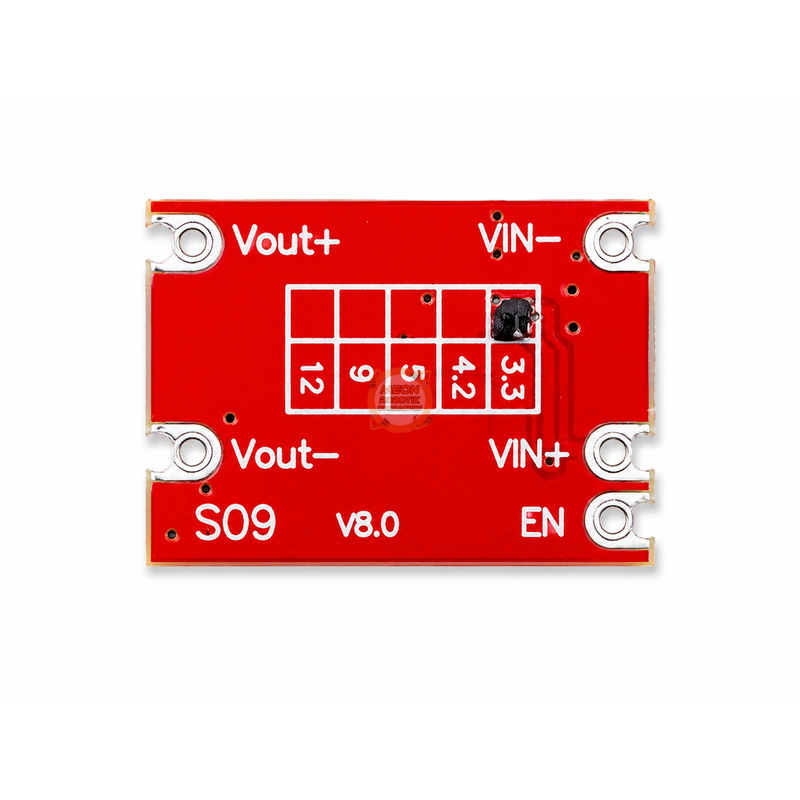

Ürün; 3,3 V sabit çıkış sağlar Çıkış değeri potansiyometre ile ayarlanan bir yapı değildir; kullanılacak gerilime uygun S09 versiyonu seçilmelidir.

Modülün maksimum çıkış akımı 600 mA, anahtarlama frekansı 1,2 MHz ve belirtilen dönüşüm verimi %75'tir. 19 × 14 × 4 mm kompakt ölçüsü sayesinde küçük elektronik sistemlere kolayca entegre edilebilir.

Öne Çıkan Özellikler

• Otomatik Step Up / Step Down çalışma
• Buck Boost dönüştürücü yapısı
• 3-15 V DC giriş gerilimi
• 3,3 V sabit çıkış sağlar.
• Maksimum 600 mA çıkış akımı
• 1,2 MHz anahtarlama frekansı
• %75 belirtilen dönüşüm verimi
• 200 µA'dan düşük boşta akım
• 50 mV'dan düşük çıkış ripple değeri
• Kompakt PCB yapısı

Kullanım Alanları

• Mikrodenetleyici ve elektronik kontrol kartları
• Batarya ile çalışan elektronik cihazlar
• Robotik uygulamalar
• DIY elektronik projeleri
• DC güç besleme devreleri
• Kompakt elektronik sistemler

Teknik Özellikler

Modül 19 × 14 × 4 mm ölçülerindedir ve kompakt PCB yapısıyla elektronik projelere kolay entegrasyon sağlar.
