Mini Voltaj Düşürücü Modül 5V 3A – DC-DC Step Down PCB Tipi

Voltaj düşürücü, yaklaşık 5,5–30V DC giriş gerilimini sabit 5V DC çıkışa dönüştürmek için kullanılan kompakt bir DC-DC step down modülüdür. Elektronik cihazlarda ve özel tasarım kontrol kartlarında 5V besleme hattı oluşturulmasını sağlar. Mini boyutları sayesinde standart güç modüllerinin kullanılamadığı dar alanlara kolayca yerleştirilebilir.

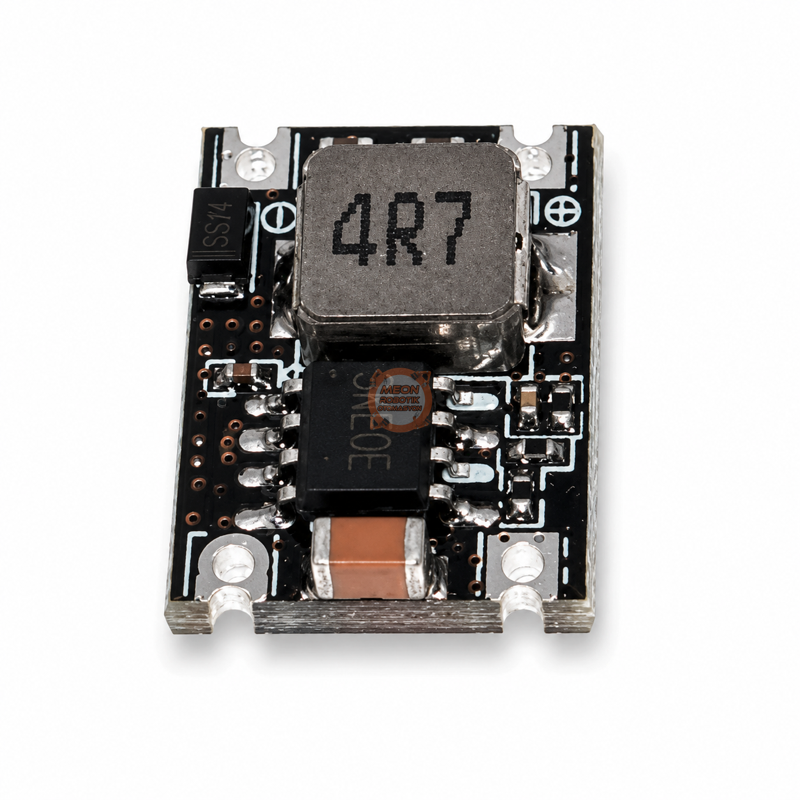

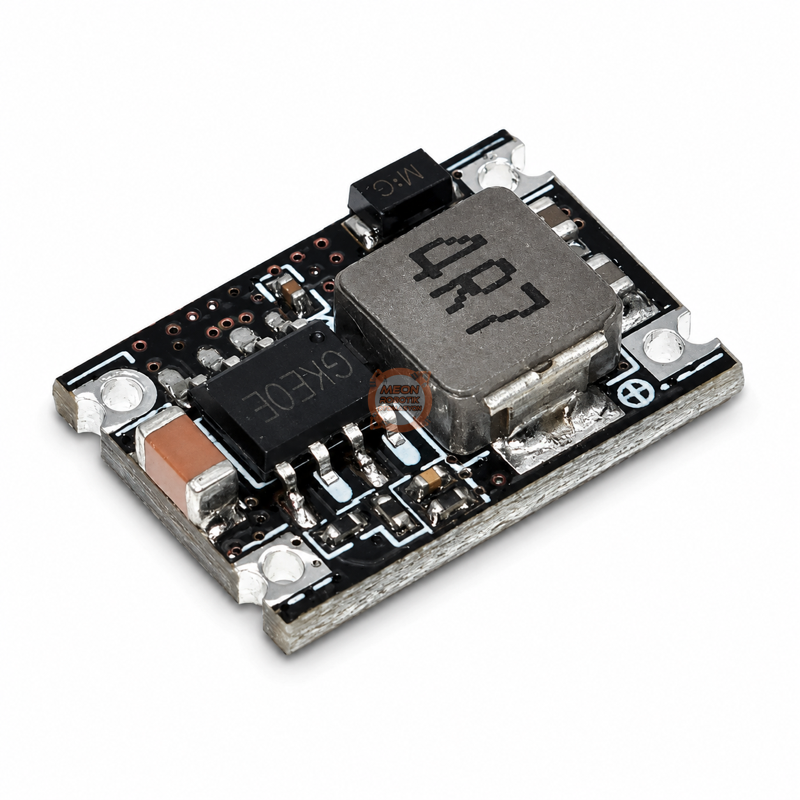

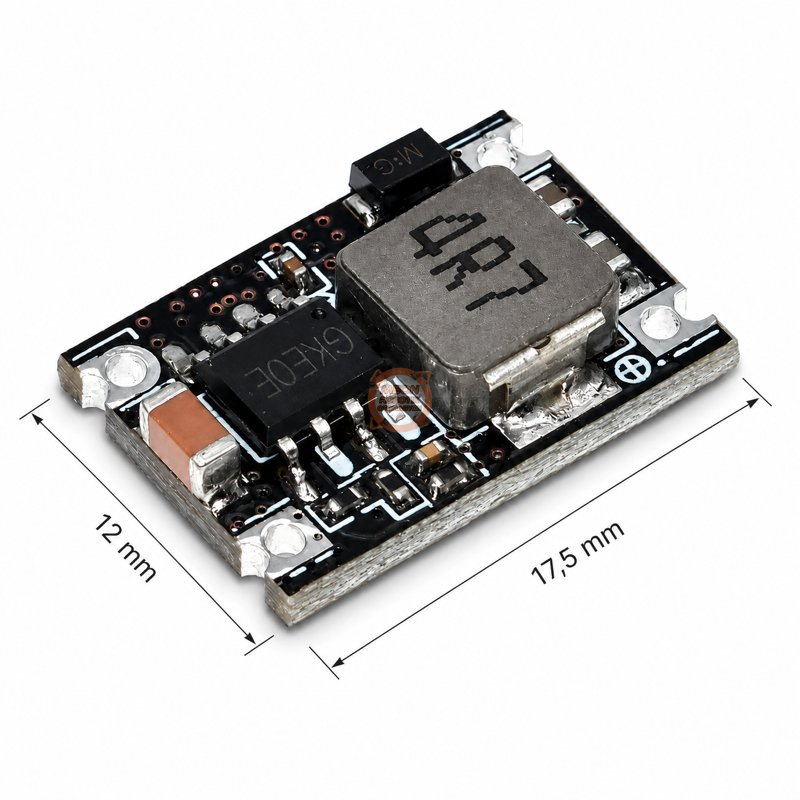

Bu ürün, görselde görüldüğü şekilde açık devre kartı halinde sunulur. Üzerinde vidalı klemens, USB soketi, bağlantı kablosu veya koruyucu kasa bulunmaz. Voltaj düşürücü modülün giriş ve çıkış noktaları, kullanılacağı ana karta veya bağlantı kablolarına lehimlenerek devreye entegre edilmelidir.

PCB tipi voltaj düşürücü, daha yüksek bir DC gerilimden elektronik bileşenlerin ihtiyaç duyduğu sabit 5V çıkışı elde etmek için kullanılır. Anahtarlamalı buck dönüştürücü yapısı sayesinde lineer regülatörlere göre daha verimli çalışarak enerji kaybının ve ısınmanın azaltılmasına yardımcı olur.

Modül üzerinde voltaj ayar potansiyometresi bulunmaz ve çıkış gerilimi sabit 5V’tur. Bu nedenle ayrıca çıkış ayarı yapılmadan 5V ile çalışan mikrodenetleyici, sensör, haberleşme modülü, LED kontrol devresi ve benzeri bileşenlerin beslenmesinde kullanılabilir.

Voltaj düşürücü yalnızca gerilimi azaltır. 5V seviyesinin altındaki bir giriş gerilimini yükseltemez. Kararlı çıkış alınabilmesi için giriş geriliminin 5V çıkış değerinden daha yüksek olması gerekir.

Modülün maksimum çıkış kapasitesi 3A olarak belirtilmektedir. Sürekli kullanılabilecek akım değeri; giriş gerilimine, yük durumuna, ortam sıcaklığına, lehim bağlantılarına ve sağlanan soğutmaya göre değişebilir. Yüksek akımlı uygulamalarda modül sıcaklığının kontrol edilmesi önerilir.

Bağlantı Bilgileri

• IN+: Pozitif DC giriş
• IN−: Negatif DC giriş / GND
• OUT+: Pozitif 5V çıkış
• OUT−: Negatif çıkış / GND

Bağlantı sırasında giriş ve çıkış yönleri kontrol edilmeli, ters polarite uygulanmamalı ve lehim noktaları arasında kısa devre oluşturulmamalıdır.

Kullanım Alanları

• Özel tasarım elektronik devre kartları
• Arduino ve mikrodenetleyici projeleri
• Robotik kontrol sistemleri
• Otomasyon kartları
• Sensör ve haberleşme devreleri
• Araç içi elektronik uygulamalar
• Kamera ve LED kontrol sistemleri
• Gömülü sistemler
• DIY elektronik projeleri
• Dar alanlı cihaz içi güç uygulamaları

Teknik Özellikler

Paket İçeriği

• 1 Adet Mini Voltaj Düşürücü Modül 5V 3A
