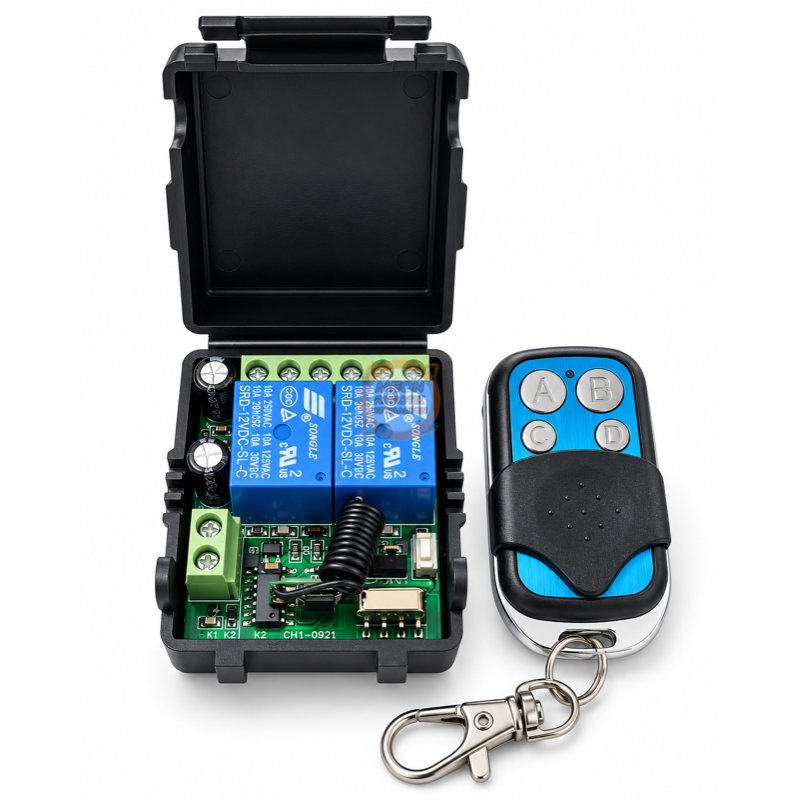

RF Alıcılı Röle Modülü 7.5-30V DC 16A – 2 Kanallı Kablosuz Kontrol Modülü

RF Alıcılı Röle Modülü 2CH-SRX, kablosuz radyo frekansı (RF) sinyalleri aracılığıyla iki ayrı elektriksel çıkışı kontrol etmek için tasarlanmış, iki kanallı röle alıcı modülüdür. 7.5-30V DC besleme gerilimi aralığında çalışır ve her kanal için Form C tipi NO, NC ve COM röle kontakları sunar.

Modül, uyumlu RF uzaktan kumandalardan gelen komutları algılayarak ilgili röle çıkışını tetikler. İki bağımsız kanal sayesinde aydınlatma, kapı kontrolü, sulama sistemleri ve uygun elektriksel yükler ayrı ayrı yönetilebilir. Rölelerin çalışma biçimi, desteklenen konfigürasyona göre kilitli (latched) veya darbe (pulse) modunda kullanılabilir.

Kapalı kutu yapısı, LED durum göstergeleri ve opsiyonel DIN ray montaj imkanı sayesinde ev otomasyonu, kontrol panoları ve düşük gerilimli endüstriyel otomasyon uygulamalarında kullanılabilir. RF frekansı ve modülasyon özellikleri ürünün fabrika konfigürasyonuna göre değerlendirilmelidir.

Ne İşe Yarar?

RF alıcılı röle modülü, kablolu kontrol butonuna ihtiyaç duyulmadan uygun bir RF uzaktan kumanda aracılığıyla elektriksel yüklerin kontrol edilmesini sağlar. Modülün içerisindeki RF alıcı, uyumlu kumandadan gelen komutları işleyerek ilgili röle kanalının durumunu değiştirir.

Örneğin bahçe aydınlatması ve bir kapı kontrol devresi, iki bağımsız röle çıkışına bağlanarak ayrı kumanda komutlarıyla yönetilebilir. Röle kontakları uygun kontrol devrelerini anahtarlamak için kullanılabilir. Motor veya yüksek güçlü cihazlarda yükün elektriksel özelliklerine göre kontaktör, motor sürücüsü veya uygun ara kontrol ekipmanı gerekebilir.

Öne Çıkan Özellikler

• İki bağımsız RF kontrollü röle kanalı
• 7.5-30V DC geniş besleme gerilimi aralığı
• Her kanal için belirtilen 16A röle kontak kapasitesi
• Form C tipi NO, NC ve COM kontak yapısı
• Kablosuz RF uzaktan kumanda ile kontrol imkanı
• 433.92 MHz AM/FM veya 868.35 MHz FM fabrika frekans seçenekleri
• Kilitli (latched) ve darbe (pulse) röle çalışma modları
• Röle çıkış durumunu gösteren LED göstergeler
• 1/4 dalga tel anten yapısı
• Kapalı kutu tasarımı
• Opsiyonel DIN ray montaj klipsleriyle pano entegrasyonu
• Ev otomasyonu ve endüstriyel kontrol uygulamalarında kullanım

Teknik Özellikler

RF frekansı, modülasyon ve çalışma modu ürünün üretim varyantına göre farklılık gösterebilir. Rölelerin 16A akım kapasitesi, kontak gerilimi ve bağlanan yükün AC/DC, dirençli veya endüktif olmasına göre değerlendirilmelidir. Kesin seçim için cihaz üzerindeki işaretlemeler ve üretici teknik bilgileri esas alınmalıdır.

Çalışma Prensibi

RF alıcılı röle modülü, uygun besleme gerilimi uygulandığında dahili radyo frekansı alıcı devresini aktif hale getirir. Modül, fabrika tarafından belirlenmiş frekans ve modülasyona uygun RF sinyallerini algılamak üzere çalışır.

Uyumlu RF uzaktan kumanda tarafından bir komut gönderildiğinde alıcı devre gelen sinyali değerlendirir. Geçerli komut algılandığında ilgili röle kanalı aktif veya pasif duruma geçirilir.

Röleler, mekanik anahtarlama yapan elektriksel kontaklardan oluşur. Bu sayede düşük gerilimli kontrol devresi ile ayrı bir yük devresi arasında anahtarlama yapılabilir. Rölenin elektriksel yük sınırları aşılmamalıdır.

Röle Kontakları: NO, NC ve COM

2CH-SRX modülünde kullanılan Form C tipi röle kontakları, normalde açık (NO), normalde kapalı (NC) ve ortak (COM) bağlantılarından oluşur. Bu kontaklar, kontrol edilmek istenen elektriksel devrenin bağlantı mantığına göre kullanılabilir.

Röle kontakları kuru kontak mantığında çalışır. Kontaklardan kendiliğinden besleme gerilimi çıkmaz; anahtarlanacak devrenin uygun harici besleme bağlantısı yapılmalıdır. Elektriksel bağlantı sırasında ürün üzerindeki terminal işaretleri esas alınmalıdır.

Latched ve Pulse Çalışma Modları

2CH-SRX röle modülünün kaynak açıklamasında kilitli (latched) ve darbe (pulse) çalışma modları belirtilmiştir. Bu modlar, uzaktan kumanda komutları karşısında rölenin nasıl davranacağını belirler.

Çalışma modlarının jumper veya konfigürasyon bağlantıları üzerinden ayarlandığı belirtilmiştir. Ancak kesin jumper konumları ve darbe süresi, ürünün üretici dokümanına göre kontrol edilmelidir.

RF Frekansları ve Kumanda Uyumluluğu

Modülün kaynak açıklamasında 433.92 MHz AM/FM ve 868.35 MHz FM frekans seçenekleri yer almaktadır. Bu bilgiler, ürün ailesindeki farklı fabrika konfigürasyonlarını ifade edebilir.

RF alıcıların çalışma frekansı ve modülasyonu, uyumlu uzaktan kumanda seçiminde önemli rol oynar. Aynı frekansta çalışan iki cihazın otomatik olarak uyumlu olduğu varsayılmamalıdır. Kumandanın kullanılan kodlama veya haberleşme sistemi de alıcıyla uyumlu olmalıdır.

Modülün frekans ve modülasyon ayarlarının fabrikada belirlendiği, kullanıcı tarafından değiştirilmediği belirtilmektedir. Kumanda satın alınmadan önce teslim edilen modülün frekans varyantı ve desteklediği kumanda tipi doğrulanmalıdır.

7.5-30V DC Besleme Bağlantısı

2CH-SRX RF alıcılı röle modülü, 7.5-30V DC aralığında uygun bir güç kaynağıyla beslenir. Besleme gerilimi, belirtilen maksimum 30V DC değerini aşmamalıdır.

Bağlantı yapılmadan önce güç kaynağının çıkış gerilimi, polaritesi ve yeterli akım kapasitesi kontrol edilmelidir. Modülün besleme terminalleri üzerindeki bağlantı işaretleri dikkate alınmalıdır.

Besleme girişinin çalışma gerilimi ile röle çıkışlarının anahtarladığı yük gerilimi birbirinden farklı kavramlardır. 7.5-30V DC aralığı modülün besleme girişini tanımlar; röle kontakları için izin verilen yük gerilimi ayrıca değerlendirilmelidir.

16A Röle Kapasitesi ve Yük Seçimi

Ürünün kaynak açıklamasında her röle kanalı için 16A kontak akım kapasitesi belirtilmiştir. Bu değer röle kontaklarının elektriksel anahtarlama kapasitesiyle ilgilidir; yükün türüne ve kontak gerilimine bağlı sınırlamalar bulunabilir.

Dirençli yükler ile motor, pompa, solenoid veya kontaktör bobini gibi endüktif yüklerin anahtarlama koşulları aynı değildir. Endüktif yüklerde ilk kalkış akımı ve anahtarlama sırasında oluşabilecek gerilim darbeleri dikkate alınmalıdır.

Motor ve yüksek güçlü yük uygulamalarında röle kontaklarının doğrudan kullanımı yerine, uygun kontaktör veya sürücü üzerinden kontrol yapılması gerekebilir. Kesin elektriksel seçim, cihazın yük türüne göre belirtilmiş üretici kontak değerleri doğrulanarak yapılmalıdır.

Anten ve RF Sinyal Alımı

RF alıcılı kontrol modülünde 1/4 dalga tel anten kullanıldığı belirtilmiştir. Anten, uygun frekansta gelen radyo sinyallerinin alıcı devreye iletilmesine yardımcı olur.

Kablosuz bağlantı performansı; anten yerleşimi, metal yüzeyler, pano yapısı, elektromanyetik parazitler ve uzaktan kumandayla alıcı arasındaki fiziksel engellerden etkilenebilir.

Metal pano içerisinde kullanım durumunda anten konumu özellikle önemlidir. Anten üzerinde gelişigüzel kesme, uzatma veya bağlantı değişikliği yapılmamalı; üretici tarafından önerilen anten yerleşimi uygulanmalıdır.

DIN Ray Montajı ve Pano Entegrasyonu

2CH-SRX modülü, kapalı kutu yapısıyla kontrol panolarında kullanılabilecek şekilde tasarlanmıştır. Kaynak açıklamasına göre DIN ray montajı için opsiyonel klipsler bulunmaktadır.

DIN ray klipsleri standart paket içeriğinde açıkça belirtilmediğinden ayrıca temin edilmesi gerekebilir. Ürünün fiziksel ölçüleri de kaynak açıklamada verilmediğinden montaj alanı belirlenirken gerçek cihazın ölçüleri kontrol edilmelidir.

Uygulama Örnekleri

Tek Kanallı ve İki Kanallı RF Röle Modülü Farkı

Kurulumda Dikkat Edilecekler

• Modülü yalnızca belirtilen 7.5-30V DC besleme aralığında çalıştırın.
• Besleme geriliminin 30V DC sınırını aşmadığından emin olun.
• Besleme polaritesini cihaz üzerindeki terminal işaretlerine göre kontrol edin.
• Röle kontaklarının izin verilen akım ve gerilim sınırlarını aşmayın.
• Motor, pompa ve solenoid gibi endüktif yüklerde uygun koruma devresi kullanın.
• Röle çıkışlarına bağlantı yaparken enerjiyi kesin.
• 433.92 MHz ve 868.35 MHz seçeneklerinden teslim edilen ürünün hangisini kullandığını kontrol edin.
• Uzaktan kumandanın frekans, modülasyon ve kodlama bakımından alıcıyla uyumlu olduğunu doğrulayın.
• Antenin üretici tavsiyelerine uygun biçimde konumlandırılmasını sağlayın.
• Metal panoların RF sinyalini zayıflatabileceğini dikkate alın.
• Opsiyonel DIN ray bağlantı elemanlarının ayrıca temin edilmesi gerekebileceğini kontrol edin.
• Şebeke gerilimiyle çalışılacaksa uygun elektriksel izolasyon, muhafaza ve yetkin personel şartları sağlanmalıdır.
• Güvenlik açısından kritik makinelerde RF kumandayı tek güvenlik veya acil durdurma yöntemi olarak kullanmayın.

Sorun Giderme

Sıkça Sorulan Sorular

2CH-SRX röle modülü ne işe yarar?

Uyumlu RF uzaktan kumanda üzerinden iki bağımsız röle çıkışının kablosuz olarak kontrol edilmesini sağlar.

Hangi besleme gerilimiyle çalışır?

7.5-30V DC aralığında çalışır. Maksimum besleme gerilimi 30V DC'dir.

Kaç adet röle çıkışı bulunur?

İki bağımsız Form C röle çıkışı bulunur.

NO, NC ve COM ne anlama gelir?

NO normalde açık, NC normalde kapalı, COM ise ortak röle kontağıdır. Rölenin aktif olmasına göre kontak bağlantılarının durumu değişir.

Hangi RF frekanslarında çalışır?

Ürün ailesi için 433.92 MHz ve 868.35 MHz frekans seçenekleri belirtilmiştir. Teslim edilen cihazın frekansı fabrika varyantına bağlıdır.

Her 433 MHz uzaktan kumandayla çalışır mı?

Hayır. Frekans dışında modülasyon, kodlama ve kumanda uyumluluğu da kontrol edilmelidir.

Röle çıkışları 16A yük anahtarlayabilir mi?

Kaynak açıklamasında 16A kontak kapasitesi belirtilmiştir. Ancak gerçek anahtarlama sınırı yük türüne, AC/DC gerilimine ve üretici kontak değerlerine bağlıdır.

Röle çıkışlarından 12V veya 24V çıkar mı?

Hayır. NO, NC ve COM röle kontakları kuru kontak yapısındadır. Bağlanan harici devrenin gerilimini anahtarlar.

DIN ray üzerine monte edilebilir mi?

Kaynak açıklamasında opsiyonel DIN ray klipsleri belirtilmiştir. Standart pakete dahil olup olmadığı ayrıca kontrol edilmelidir.

Arduino veya ESP32 yazılımı gerekir mi?

Standart RF kumanda ile röle kontrolü için Arduino veya ESP32 yazılımı gerekmez. Modül uygun RF komutlarıyla çalışır.

Uzaktan kumanda pakete dahil mi?

Kaynak ürün açıklamasında uzaktan kumanda paket içeriğinde belirtilmemiştir. Uyumlu kumanda ayrıca değerlendirilmelidir.

Paket İçeriği

1 adet RF Alıcılı Röle Modülü 2CH-SRX 7.5-30V DC 16A ve 1 adet 1/4 dalga tel anten. Uzaktan kumanda ve opsiyonel DIN ray klipsleri kaynak paket içeriğinde belirtilmemiştir.
