RF röle, 433 MHz kablosuz haberleşme kullanarak 12 ayrı röle kanalının uzaktan kontrol edilmesini sağlayan DC 12V alıcı kartıdır. Kumanda üzerinden farklı çıkışların kablosuz olarak kontrol edilmesine imkân verir. Otomasyon, uzaktan açma-kapama ve çok kanallı kontrol uygulamalarında kullanılabilir.

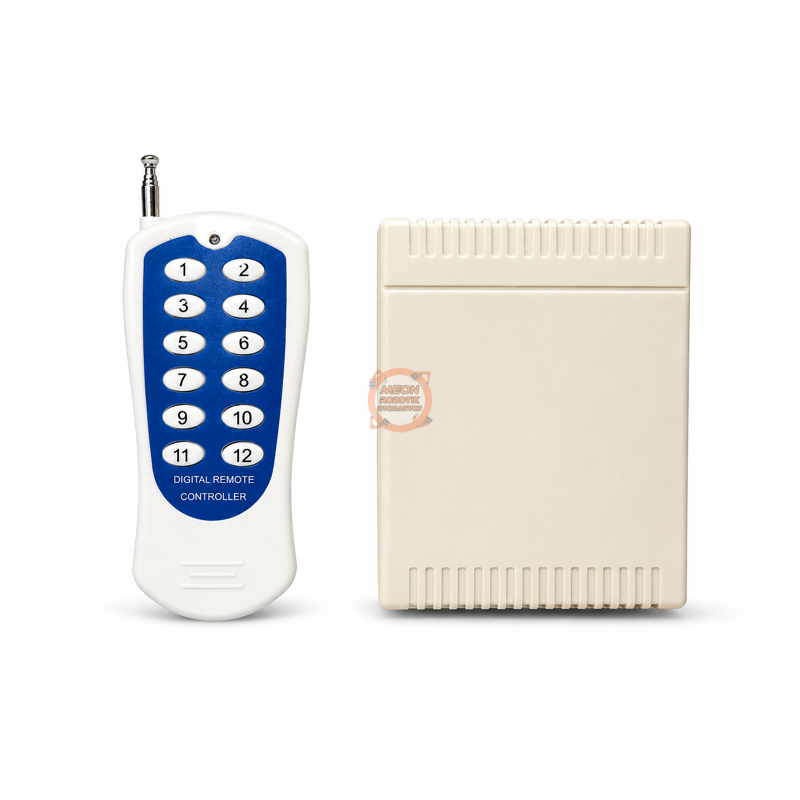

12 kanallı yapısı sayesinde tek bir alıcı üzerinden birden fazla devrenin kontrol edilmesine olanak tanır. Alıcı kartı koruyucu kutu içerisinde bulunur ve ürünle birlikte kablosuz kumanda gönderilir.

Uygun açık alan koşullarında yaklaşık 200 metreye kadar kontrol mesafesi elde edilebilir. Gerçek kullanım mesafesi; araya giren duvarlar, metal yüzeyler, çevredeki RF parazitleri, anten konumu ve kullanım ortamına bağlı olarak değişebilir.

Kanal çalışma modları, kumanda eşleştirme işlemi ve detaylı kullanım adımları için aşağıda yer alan kapsamlı kullanım ve mod açıklamasını inceleyiniz.

Öne Çıkan Özellikler

• 12 ayrı röle kanalı
• 433 MHz kablosuz RF kontrol
• DC 12V çalışma gerilimi
• Uygun açık alan koşullarında yaklaşık 200 metreye kadar kontrol mesafesi
• Kutulu alıcı kartı
• Kablosuz kumanda
• Çok kanallı uzaktan kontrol uygulamalarına uygun yapı

Kullanım Alanları

• Uzaktan açma-kapama sistemleri
• Otomasyon uygulamaları
• Elektriksel yüklerin kablosuz kontrolü
• Çok kanallı kontrol sistemleri
• DIY elektronik projeleri

Teknik Özellikler

Modülü kullanmadan önce bağlantıların doğru yapıldığından emin olun.

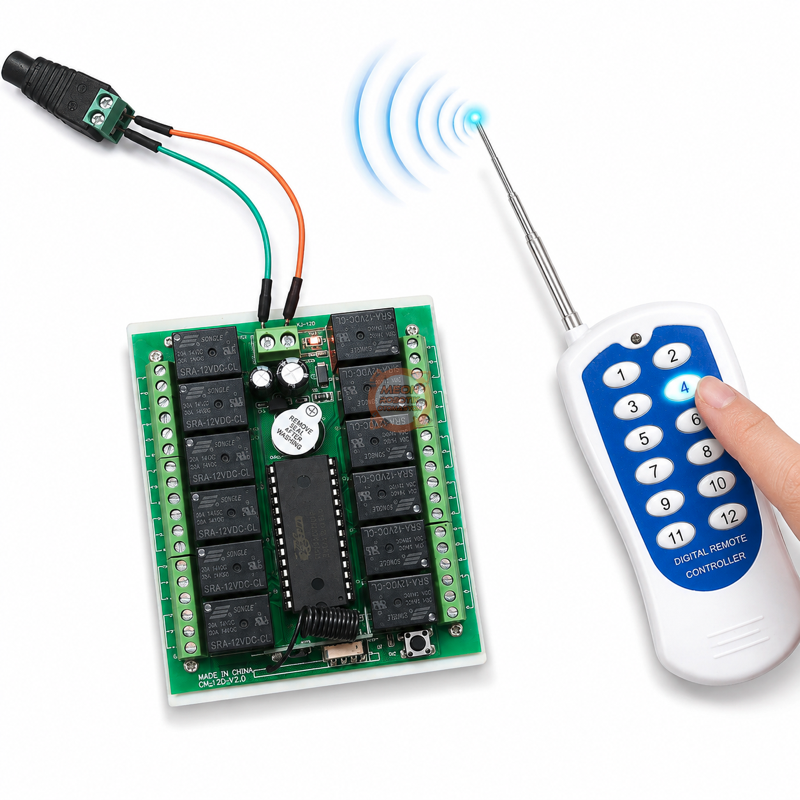

1. Alıcı modülüne 12V DC besleme bağlayın.
2. İlk test sırasında röle çıkışlarına yüksek gerilimli veya güçlü bir yük bağlamadan sistemi test etmeniz önerilir.
3. Kart enerjilendirildikten sonra kumanda eşleştirme işlemini gerçekleştirin.
4. Kullanmak istediğiniz çalışma modunu 1–8 arasındaki modlardan seçin.
5. Eşleştirme tamamlandıktan sonra kumandadaki tuşlarla K1–K12 rölelerini kontrol edin.

Çalışma Modları

Çalışma Şekillerinin Açıklaması

1- Anlık / Momentary

Anlık çalışma modunda röle, kumanda tuşuna basıldığı sürece aktif durumda kalır.

Tuş bırakıldığında ilgili röle tekrar kapanır.

Çalışma mantığı:

Basılı tut → Röle aktif
Tuşu bırak → Röle pasif

Anlık çalışma; kapı açma sistemleri, zil, solenoid, kontaktör tetikleme ve yalnızca komut verildiği sürece çalışması gereken uygulamalarda kullanılabilir.

2- Toggle / Bağımsız Aç-Kapa

Toggle modunda ilgili kumanda tuşuna bir kez basıldığında röle aktif olur ve açık kalır.

Aynı tuşa tekrar basıldığında röle kapanır.

Çalışma mantığı:

1. basış → Açık
2. basış → Kapalı

Toggle olarak çalışan kanallar birbirinden bağımsızdır. Bir rölenin açılması diğer rölelerin durumunu değiştirmez.

Örneğin K1 açıkken K2 de açılabilir ve iki röle aynı anda aktif kalabilir.

3- Interlock / Kilitlemeli

Interlock modunda aynı grup içerisinde yalnızca bir röle aktif kalabilir.

Başka bir kanal seçildiğinde önceki aktif röle otomatik olarak kapanır ve yeni seçilen röle aktif olur.

Örneğin:

K5 aktif → K6'ya bas → K5 kapanır, K6 açılır.

Bu çalışma şekli aynı anda yalnızca tek bir fonksiyonun aktif olması gereken uygulamalarda kullanışlıdır.

Kumanda Eşleştirme ve Çalışma Modu Seçimi

Kart üzerindeki SW tuşu, RF kumandayı alıcı karta tanıtmak ve kullanılacak çalışma modunu belirlemek için kullanılır.

Eşleştirme İşlemi

1. Alıcı karta 12V DC besleme verin.
2. Kart üzerindeki SW tuşuna basılı tutun.
3. Karttan uzun süreli bip sesi duyulduğunda alıcı öğrenme/eşleştirme moduna girmiştir.
4. Kumandadan kullanmak istediğiniz çalışma moduna karşılık gelen 1–8 numaralı tuşlardan birine basın.
5. Karttan 3 kez bip sesi gelmesi, eşleştirmenin başarıyla tamamlandığını ve seçilen çalışma modunun kaydedildiğini gösterir.
6. Eşleştirmeden sonra kumanda üzerindeki 1–12 tuşlar, ilgili K1–K12 röle çıkışlarını seçilmiş çalışma moduna göre kontrol eder.

1. Mod K1–K12 Anlık / Momentary

K1–K12: Anlık / Momentary

Bu modda 12 rölenin tamamı anlık çalışır. Kumanda tuşuna basıldığı sürece ilgili röle aktif olur, tuş bırakıldığında kapanır.

Mod seçimi:
SW tuşuna basılı tut → uzun bip → kumandadan 1 tuşuna bas → 3 bip → 1. Mod aktif

2. Mod K1–K12 Interlock / Kilitlemeli

K1–K12: Interlock / Kilitlemeli

Bu modda 12 kanal aynı kilitleme grubu içerisinde çalışır. Bir röle aktifken başka bir kanal seçildiğinde önceki röle kapanır ve yeni seçilen röle aktif olur.

Örnek:
K1 açıkken K2'ye basılırsa K1 kapanır ve K2 açılır.

Mod seçimi:
SW tuşuna basılı tut → uzun bip → kumandadan 2 tuşuna bas → 3 bip → 2. Mod aktif

3. Mod K1–K12 Toggle / Bağımsız Aç-Kapa

K1–K12: Toggle / Bağımsız Aç-Kapa

Bu modda tüm röleler birbirinden bağımsız çalışır. Bir tuşa bir kez basıldığında ilgili röle açılır, aynı tuşa tekrar basıldığında kapanır.

Birden fazla röle aynı anda açık tutulabilir.

Örnek:
K1 açıkken K2 de açılabilir. K1 ve K2 aynı anda aktif kalabilir.

Mod seçimi:
SW tuşuna basılı tut → uzun bip → kumandadan 3 tuşuna bas → 3 bip → 3. Mod aktif

4. Mod K1–K6 Anlık / K7–K12 Interlock

K1–K6: Anlık / Momentary
K7–K12: Interlock / Kilitlemeli

K1–K6 arasındaki röleler yalnızca kumanda tuşuna basıldığı sürece aktif olur. Tuş bırakıldığında ilgili röle kapanır.

K7–K12 arasındaki röleler ise kilitlemeli çalışır. Bu grupta bir kanal aktifken başka bir kanal seçildiğinde önceki röle kapanır ve yeni seçilen röle aktif olur.

Mod seçimi:
SW tuşuna basılı tut → uzun bip → kumandadan 4 tuşuna bas → 3 bip → 4. Mod aktif

5. Mod K1–K6 Anlık / K7–K12 Toggle

K1–K6: Anlık / Momentary
K7–K12: Toggle / Bağımsız Aç-Kapa

K1–K6 arasındaki röleler yalnızca tuşa basıldığı sürece çalışır ve tuş bırakıldığında kapanır.

K7–K12 arasındaki röleler ise bağımsız aç/kapa şeklinde çalışır. Bir tuşa basıldığında ilgili röle açılır, aynı tuşa tekrar basıldığında kapanır.

Bu gruptaki birden fazla röle aynı anda aktif tutulabilir.

Mod seçimi:
SW tuşuna basılı tut → uzun bip → kumandadan 5 tuşuna bas → 3 bip → 5. Mod aktif

6. Mod K1–K4 Anlık / K5–K12 Interlock

K1–K4: Anlık / Momentary
K5–K12: Interlock / Kilitlemeli

K1–K4 arasındaki röleler yalnızca kumanda tuşuna basıldığı sürece çalışır. Tuş bırakıldığında ilgili röle kapanır.

K5–K12 arasındaki röleler kilitlemeli çalışır. Bu grupta aynı anda yalnızca bir röle aktif kalabilir.

Örnek:
K5 aktifken K8'e basılırsa K5 kapanır ve K8 açılır.

Mod seçimi:
SW tuşuna basılı tut → uzun bip → kumandadan 6 tuşuna bas → 3 bip → 6. Mod aktif

7. Mod K1–K4 Anlık / K5–K12 Toggle

K1–K4: Anlık / Momentary
K5–K12: Toggle / Bağımsız Aç-Kapa

K1–K4 arasındaki röleler yalnızca tuşa basıldığı sürece aktif olur. Tuş bırakıldığında kapanır.

K5–K12 arasındaki röleler ise birbirinden bağımsız aç/kapa şeklinde çalışır. Bir tuşa basıldığında ilgili röle açılır, aynı tuşa tekrar basıldığında kapanır.

Bu gruptaki birden fazla röle aynı anda açık tutulabilir.

Mod seçimi:
SW tuşuna basılı tut → uzun bip → kumandadan 7 tuşuna bas → 3 bip → 7. Mod aktif

8. Mod K1–K4 Toggle / K5–K12 Interlock

K1–K4: Toggle / Bağımsız Aç-Kapa
K5–K12: Interlock / Kilitlemeli

K1–K4 arasındaki röleler birbirinden bağımsız aç/kapa şeklinde çalışır. Bir tuşa basıldığında ilgili röle açılır, aynı tuşa tekrar basıldığında kapanır.

K5–K12 arasındaki röleler ise kilitlemeli çalışır. Bu grupta bir kanal aktifken başka bir kanal seçildiğinde önceki röle kapanır ve yeni seçilen röle aktif olur.

Örnek:
K1 ve K2 aynı anda açık kalabilir. Ancak K6 aktifken K10'a basılırsa K6 kapanır ve K10 açılır.

Mod seçimi:
SW tuşuna basılı tut → uzun bip → kumandadan 8 tuşuna bas → 3 bip → 8. Mod aktif

Çalışma Modunu Değiştirme

Kullanım sırasında farklı bir çalışma moduna geçmek istediğinizde eşleştirme işlemini yeniden yapmanız yeterlidir.

Örneğin sistem Mod 3'te çalışırken Mod 8'e geçirmek için:

SW tuşuna basılı tut → uzun bip → kumandadan 8'e bas → 3 bip → Mod 8 aktif

Yeni eşleştirme sonrasında alıcı seçilen yeni çalışma şekline göre çalışmaya başlar.

Röle Çıkışlarının Kullanımı

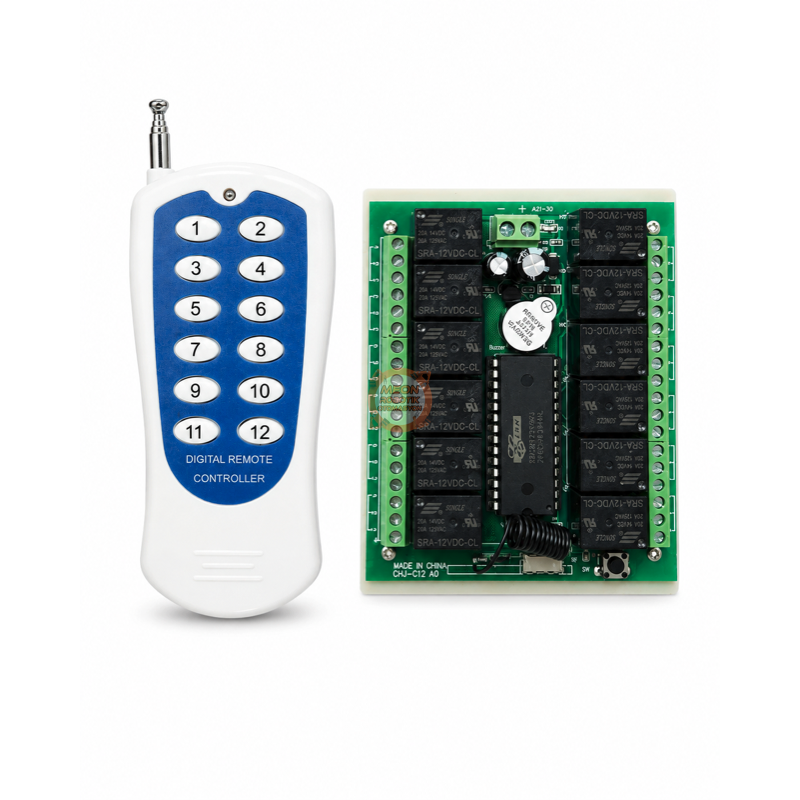

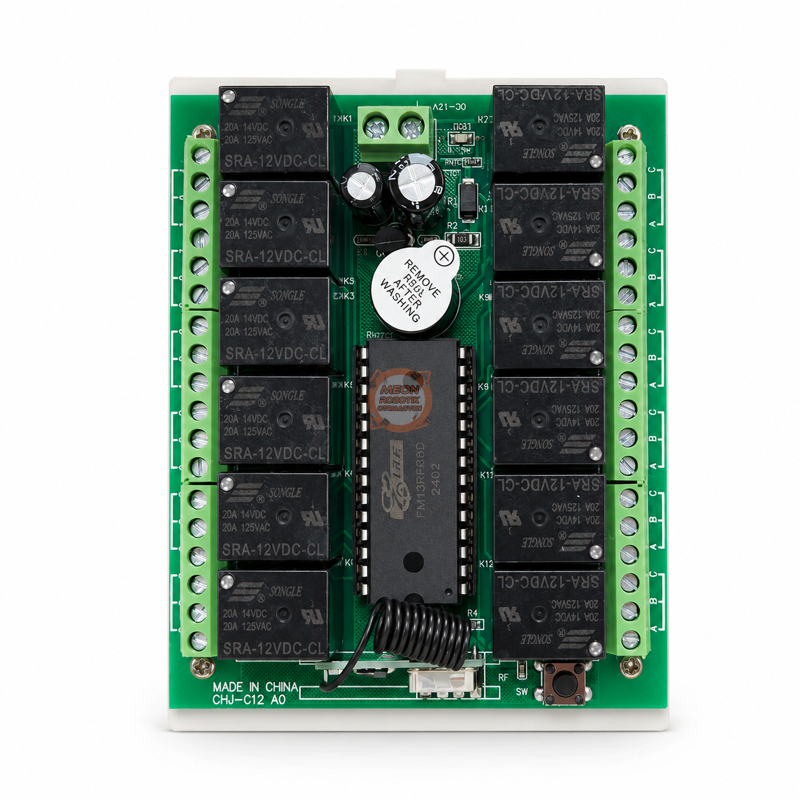

Kart üzerinde K1–K12 olmak üzere toplam 12 adet röle çıkışı bulunur.

Röle kontakları sayesinde çeşitli harici cihazlar kontrol edilebilir.

Röle bağlantısı yapılmadan önce kart üzerindeki terminal işaretlemelerini kontrol edin veya multimetre yardımıyla kontak yapısını doğrulayın.

Genel röle bağlantılarında:

COM: Ortak kontak
NO – Normally Open: Röle pasifken açık kontak
NC – Normally Closed: Röle pasifken kapalı kontak

Yüksek gerilim veya yüksek güçlü cihazlarda uygun kablo kesiti, izolasyon ve elektriksel güvenlik önlemleri kullanılmalıdır.

İlk Test İçin Önerilen Yöntem

Ürünü ilk kez kullanırken röle çıkışlarına yük bağlamadan test edilmesi önerilir.

1. Karta 12V DC besleme verin.
2. SW tuşuyla öğrenme moduna girin.
3. İstediğiniz çalışma modunu seçin.
4. 3 bip sesini duyduktan sonra kumanda tuşlarını tek tek deneyin.
5. Rölelerin çekme/bırakma seslerini kontrol edin.
6. Gerekirse multimetrenin süreklilik ölçümünü kullanarak röle kontaklarını kontrol edin.
7. Çalışma doğrulandıktan sonra kontrol edilecek yükleri bağlayın.

Paket İçeriği

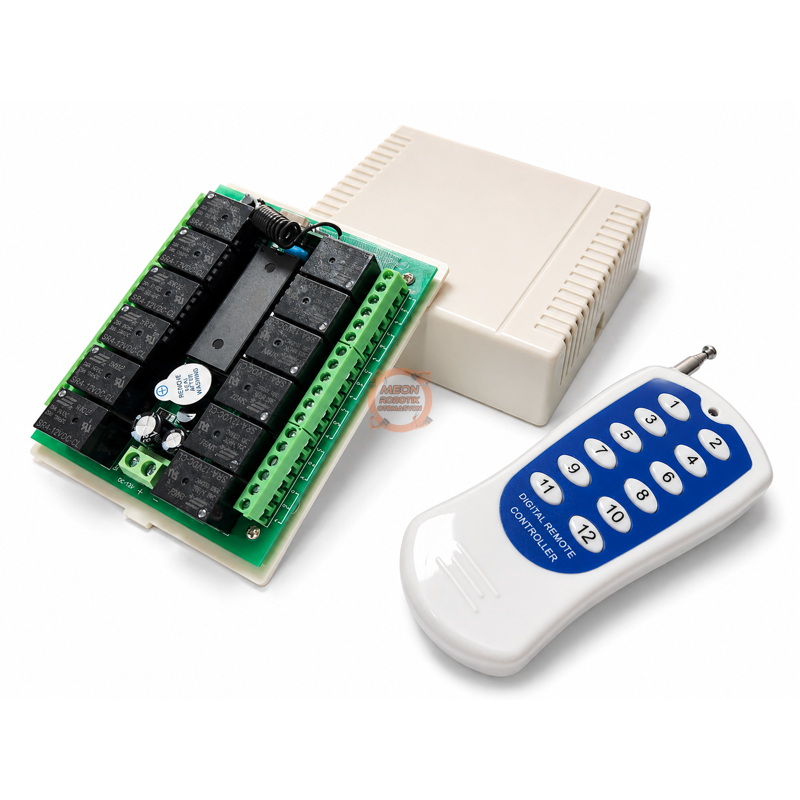

• 1 Adet 12 Kanal 433 MHz RF röle alıcı kartı – kutulu

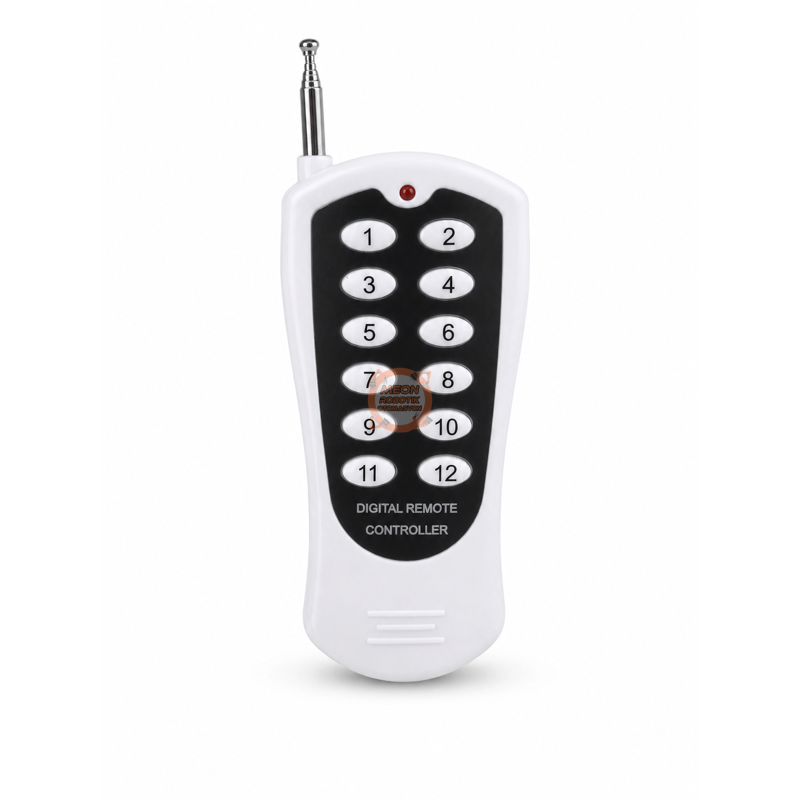

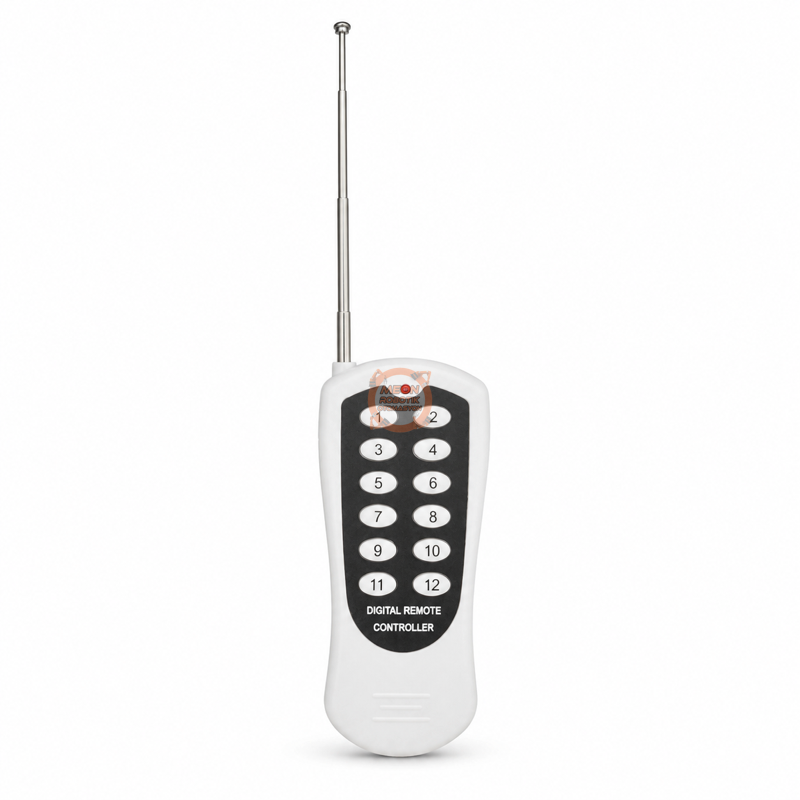

• 1 Adet kablosuz kumanda
