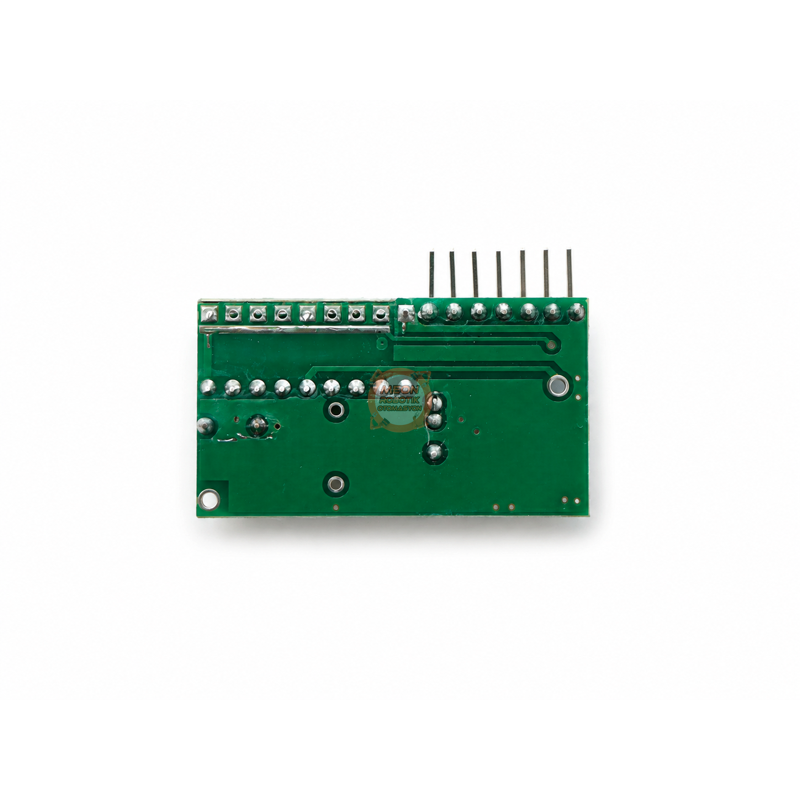

PT2272 Uyumlu 4 Kanal 433 MHz RF Alıcı Modül

RF alıcı, uyumlu sabit kodlu vericilerden gönderilen kablosuz komutları alarak D0, D1, D2 ve D3 olmak üzere dört ayrı dijital çıkış üzerinden ileten bir kontrol modülüdür. Modül, uzaktan kumanda sistemlerinde dört farklı komutun elektronik devrelere aktarılmasını sağlar. Alarm, geçiş kontrolü, kapı otomasyonu, röle kontrolü ve endüstriyel uzaktan kumanda uygulamalarında kullanılabilir.

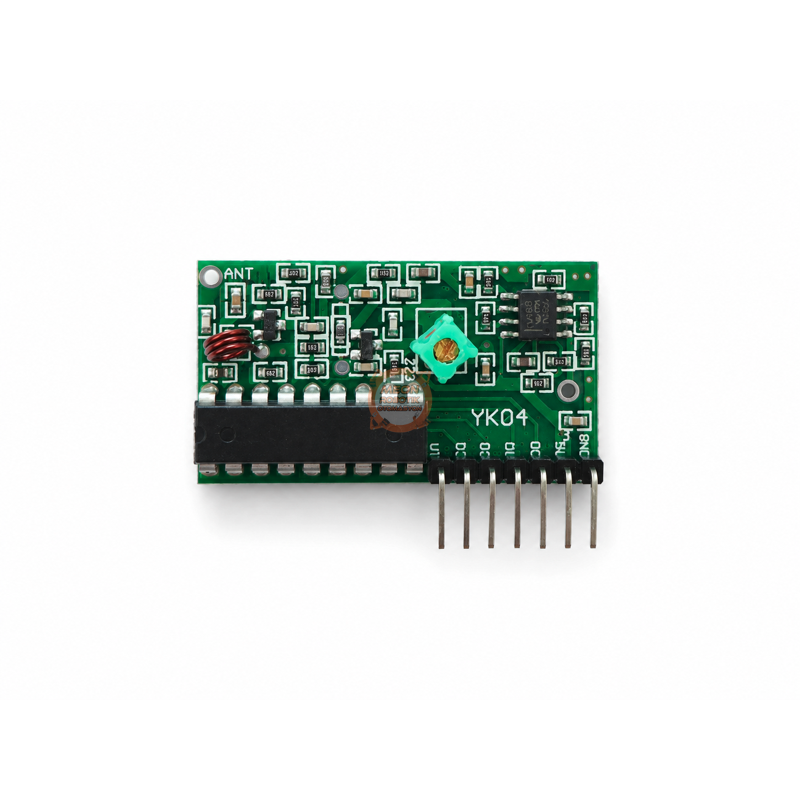

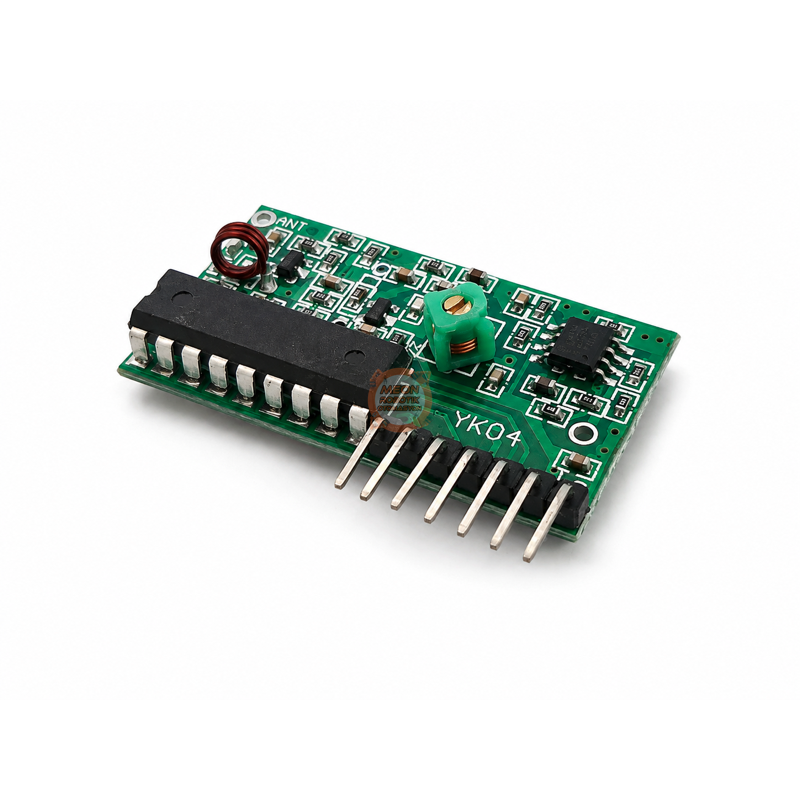

YK04 kart yapısına sahip modül 5 V DC ile çalışır ve 433 MHz sınıfındaki uyumlu vericilerle kullanılmak üzere tasarlanmıştır. VT çıkışı, geçerli bir RF kodu algılandığında durum sinyali üretirken D0-D3 çıkışları alınan komuta göre kontrol sinyali sağlar. YK04 dokümanında 5 V DC besleme, OOK modülasyonu, dört kanallı çözülmüş çıkış ve VT bağlantısı belirtilmektedir.

Kart üzerindeki 18 bacaklı kod çözücü entegrenin bağlantıları, PT2272’nin dört veri çıkışlı pin düzeniyle uyumludur. Yapılan ölçümlerde pin 18’in +5 V, pin 9’un GND, pin 17’nin VT ve pin 10-13’ün D0-D3 çıkışlarına bağlı olduğu doğrulanmıştır. Pin 15 ve 16 arasında devre üzerinde yaklaşık 680 kΩ osilatör direnci ölçülmüştür. PT2272 datasheet’i bu entegrenin PT2262 ile birlikte çalışan, tek dirençli osilatöre sahip bir uzaktan kontrol kod çözücü olduğunu belirtir.

Kartta ayrıca LM358 işaretli çift operasyonel yükselteç ve dahili helisel anten bulunmaktadır.

Öne Çıkan Özellikler

• Dört bağımsız dijital kanal çıkışı
• D0, D1, D2 ve D3 bağlantıları
• Geçerli iletimi bildiren VT çıkışı
• 5 V DC besleme
• 433 MHz sabit kodlu RF sistemlerinde kullanım
• PT2272 pin yapısıyla uyumlu 18 bacaklı kod çözücü
• Kart üzerinde LM358 işaretli analog entegre
• Dahili helisel anten ve ANT bağlantı noktası

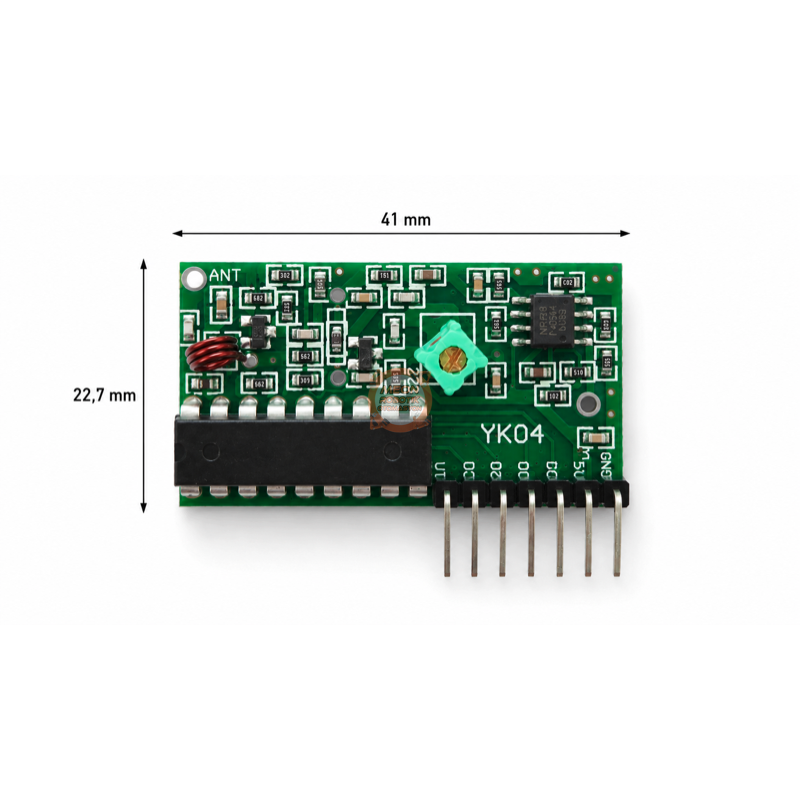

• Kompakt 41 × 22,7 mm kart ölçüsü

Kullanım Alanları

• Kablosuz röle kontrol sistemleri
• Garaj ve otomatik kapı kontrolü
• Alarm ve güvenlik uygulamaları
• Uzaktan açma-kapama sistemleri
• Endüstriyel uzaktan kontrol
• Robotik ve otomasyon projeleri
• Mikrodenetleyiciye kablosuz komut aktarımı
• Düşük hızlı kablosuz kontrol uygulamaları

Teknik Özellikler

Elektriksel ve Bağlantı Bilgileri

D0-D3 ve VT uçları kontrol sinyali çıkışlarıdır. Motor, solenoid, lamba veya röle bobini gibi yükler doğrudan bu çıkışlara bağlanmamalı; uygun transistör, MOSFET veya röle sürücü devresi kullanılmalıdır.

Boyutlar ve Uyumluluk

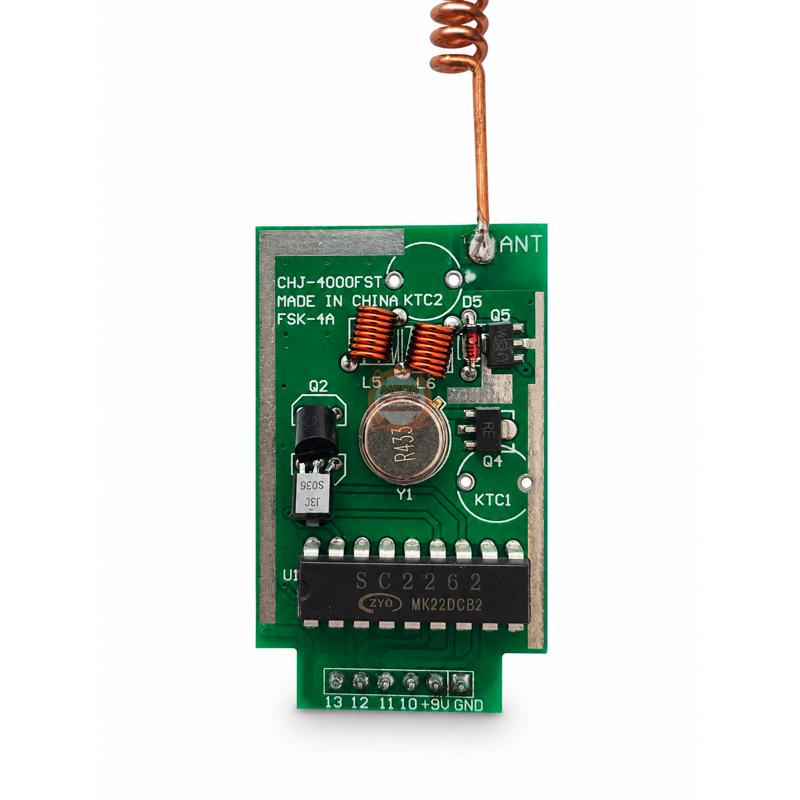

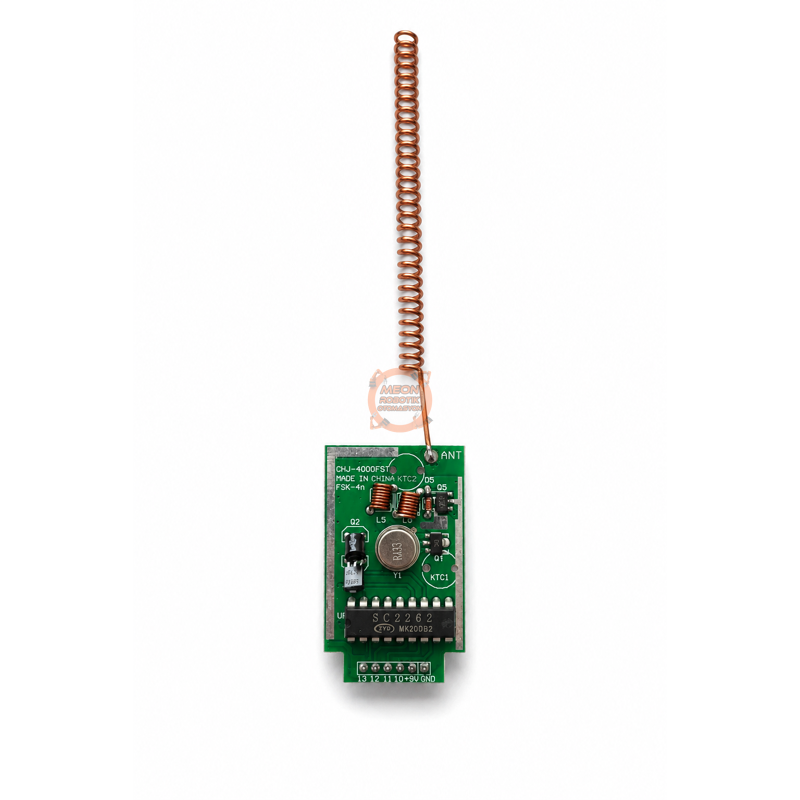

Kart ölçüsü 41 × 22,7 mm’dir. Modül, 433 MHz frekansta çalışan ve kodlama yapısı eşleşen PT2262/SC2262 sınıfındaki sabit kodlu vericilerle kullanılabilir. Vericinin frekansı, adres kodlaması ve osilatör yapısı alıcıyla eşleşmelidir. Aynı frekansta çalışan her RF kumanda bu modülle otomatik olarak uyumlu değildir.

Ürün adındaki 1 km ve 4 km ifadeleri uyumlu verici sınıflarını belirtir. Bu değerler alıcı modülün tek başına garantili haberleşme menzili değildir. Gerçek menzil verici gücü, anten yapısı, anten konumu, besleme kalitesi, engeller ve elektromanyetik parazitlere göre değişir.

Kullanım ve Güvenlik Notları

• Modülü doğru polaritede ve kararlı 5 V DC kaynakla besleyin.
• Verici ve alıcının frekans ve sabit adres kodlarının eşleştiğinden emin olun.
• Anteni metal yüzeylerden, yüksek gerilim hatlarından ve parazit üreten devrelerden uzak tutun.
• Kart üzerindeki ayar elemanını gerekli test ekipmanı olmadan çevirmeyin.
• Çıkışlara yüksek akım çeken yükleri doğrudan bağlamayın.
• Anlık veya kilitlemeli çıkış davranışı, kullanılan kod çözücü sürümüne göre kontrol edilmelidir.

Paket İçeriği

• 1 adet PT2272 uyumlu 4 kanal 433 MHz RF alıcı modül

Kaynaklar ve Dokümanlar

     PT2272 kod çözücü datasheet’i

     LM358 datasheet’i
