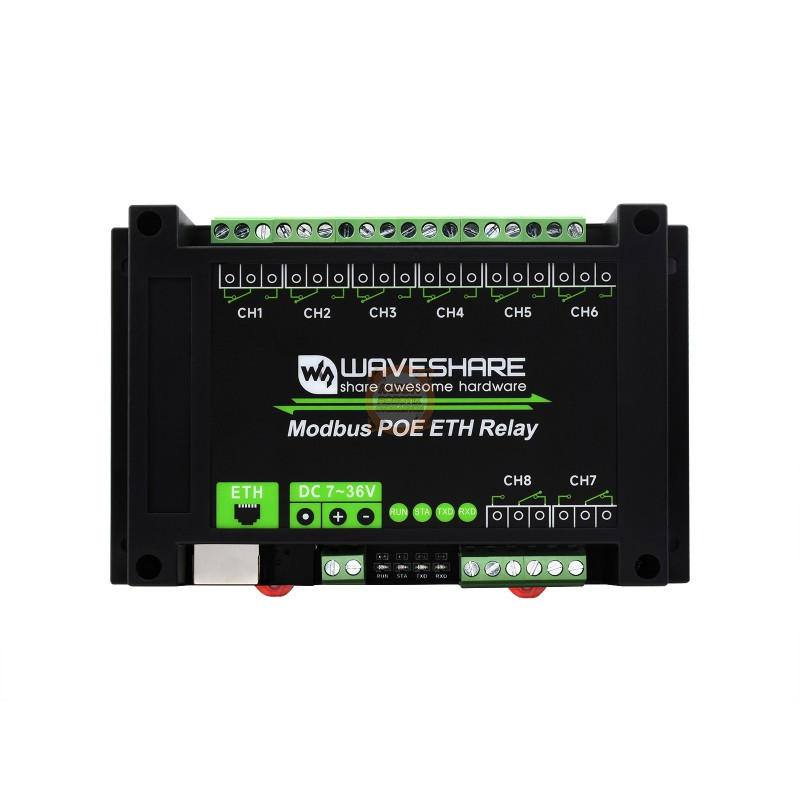

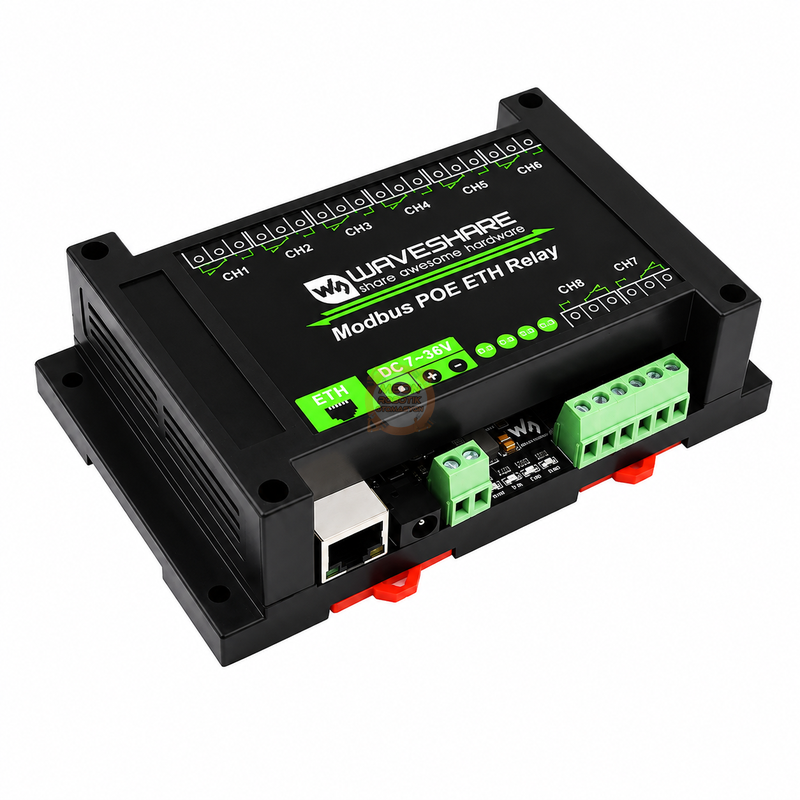

8 Kanallı Ethernet Röle Modülü - Modbus RTU/Modbus TCP Protokolü- PoE Ethernet Port

8 Kanallı Ethernet Röle Modülü - Modbus RTU/Modbus TCP Protokolü- PoE Ethernet Port

Ethernet Röle, Ethernet ağı üzerinden 8 bağımsız röle kanalının kontrol edilmesini sağlayan Waveshare endüstriyel kontrol modülüdür. Modbus RTU, Modbus TCP ve MQTT desteğiyle otomasyon, uzaktan anahtarlama ve ağ tabanlı kontrol uygulamalarında kullanılabilir. IEEE 802.3af uyumlu PoE desteği sayesinde güç ve ağ bağlantısı tek Ethernet kablosu üzerinden sağlanabilir.

Ethernet Röle, Ethernet bağlantısı üzerinden 8 ayrı röle kanalını kontrol etmek için geliştirilmiş Waveshare Modbus POE ETH Relay modelidir. Modül; Modbus RTU, Modbus TCP ve MQTT protokolleri üzerinden rölelerin uzaktan kontrol edilmesini sağlar. Endüstriyel otomasyon, uzaktan cihaz kontrolü, makine kontrol sistemleri, bina otomasyonu ve ağ üzerinden anahtarlama uygulamalarında kullanılabilir.

Waveshare SKU 24964 Ethernet Röle, 8 kanallı röle çıkışına ve her kanal için 1NO/1NC kontak yapısına sahiptir. Röle kontakları üretici tarafından maksimum ≤10 A 250 V AC veya ≤10 A 30 V DC olarak belirtilmiştir. Modül, 7–36 V DC harici beslemenin yanında IEEE 802.3af uyumlu PoE üzerinden de beslenebilir.

Flash-on ve flash-off fonksiyonları sayesinde bir röle belirlenen süre boyunca aktif edilip daha sonra otomatik olarak kapatılabilir. MQTT kontrol desteği ve Alibaba Cloud MQTT uygulama demosu da üretici tarafından sunulmaktadır. Dahili optokuplör izolasyonu yüksek gerilim tarafındaki girişimlerin kontrol devresini etkilemesini azaltmaya yardımcı olurken ters bağlantı koruma devresi yanlış güç bağlantısına karşı koruma sağlar.

Öne Çıkan Özellikler

• 8 bağımsız röle kanalı
• Modbus RTU ve Modbus TCP desteği
• MQTT üzerinden röle kontrolü
• IEEE 802.3af uyumlu PoE Ethernet bağlantısı
• 7–36 V DC geniş besleme aralığı
• Her rölede 1NO + 1NC kontak
• Flash-on / flash-off zaman kontrollü röle fonksiyonu
• Dahili optokuplör izolasyonu
• Ters bağlantı koruma devresi

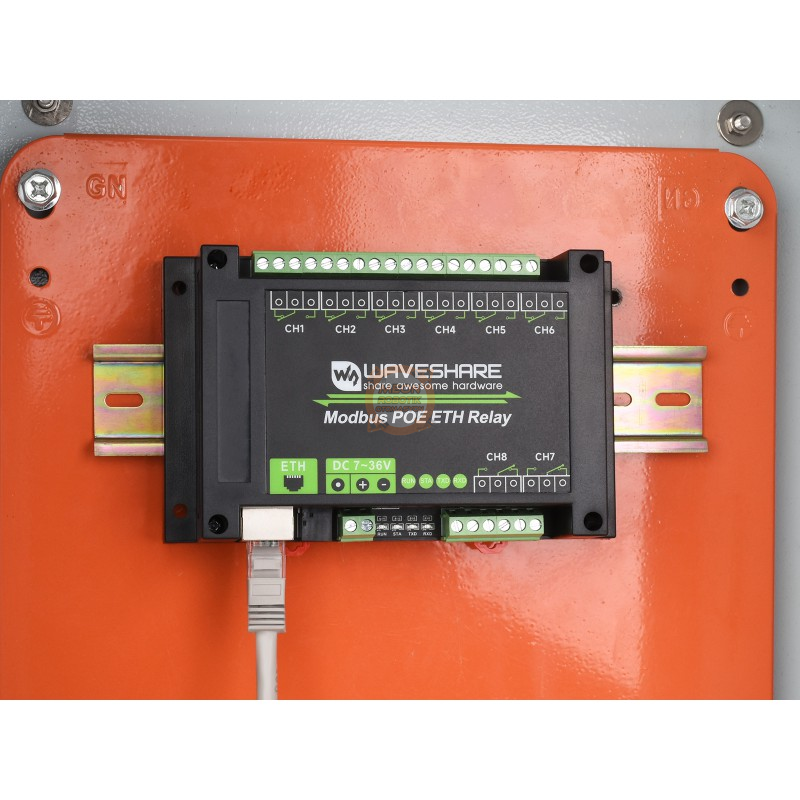

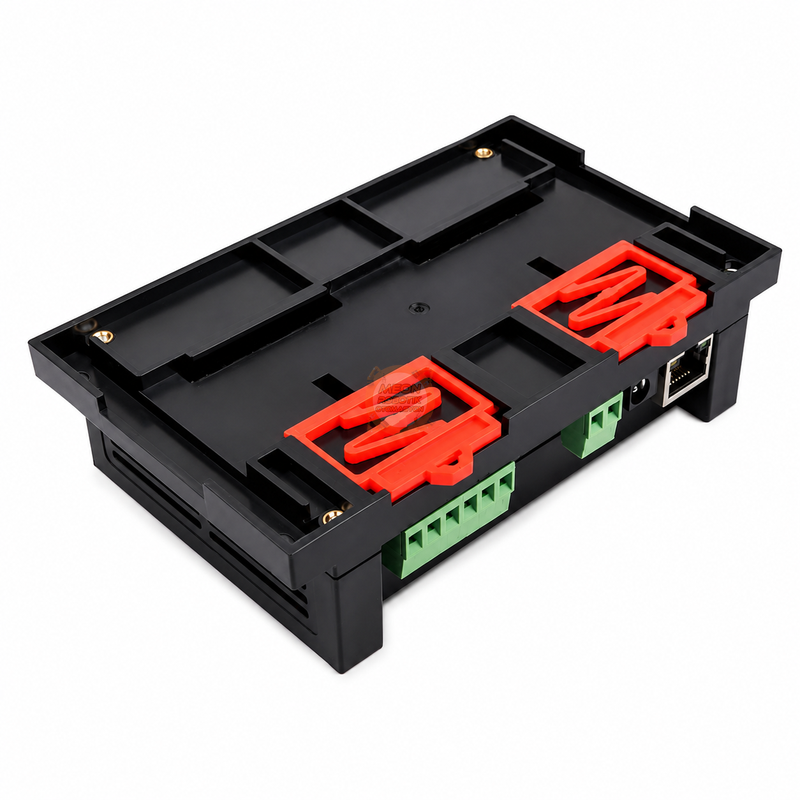

• ABS ray montajlı koruyucu kasa

Kullanım Alanları

• Endüstriyel otomasyon sistemleri
• Ethernet üzerinden uzaktan röle kontrolü
• Makine ve ekipman anahtarlama sistemleri
• Bina ve tesis otomasyonu
• Modbus tabanlı kontrol sistemleri
• MQTT tabanlı IoT uygulamaları
• Ağ üzerinden elektriksel yük kontrolü

Teknik Özellikler

Elektriksel ve Bağlantı Bilgileri

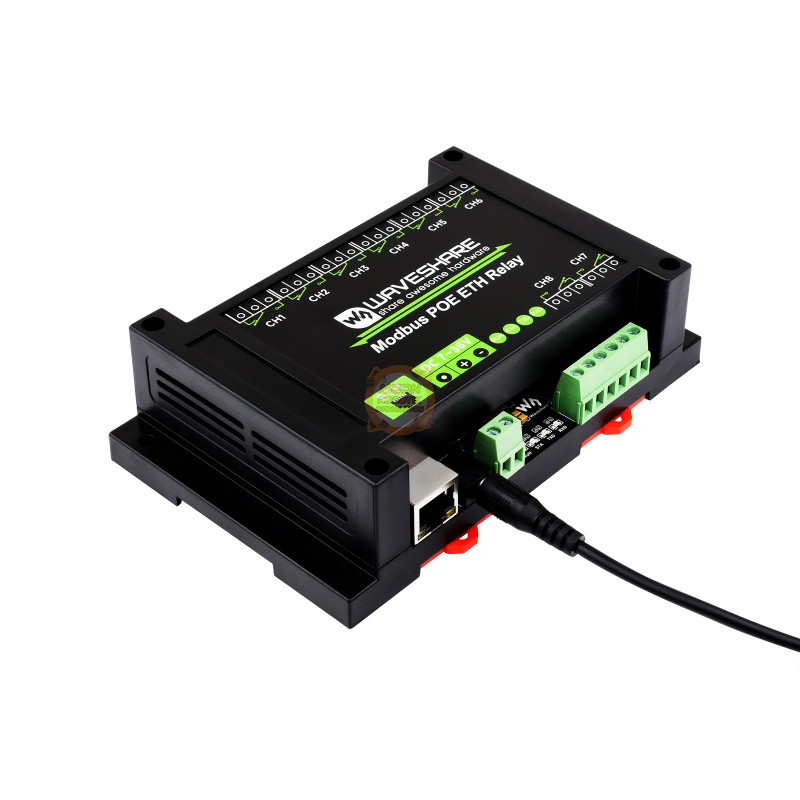

Modül 7–36 V DC harici güç kaynağıyla veya IEEE 802.3af uyumlu PoE bağlantısıyla beslenebilir. Harici güç için 5.5 × 2.1 mm DC jak ve vidalı terminal bağlantısı desteklenmektedir. Ethernet bağlantısı aynı zamanda haberleşme için kullanılır.

Röle çıkışlarında normalde açık (NO) ve normalde kapalı (NC) kontak seçenekleri bulunur. Bağlanacak yükün gerilim ve akım değerleri üreticinin belirttiği ≤10 A 250 V AC / ≤10 A 30 V DC kontak sınırlarını aşmamalıdır.

Kaynaklar ve Dokümanlar

Waveshare Modbus POE ETH Relay Resmi Ürün Sayfası

Waveshare Modbus POE ETH Relay Wiki ve Kullanım Dokümanları
