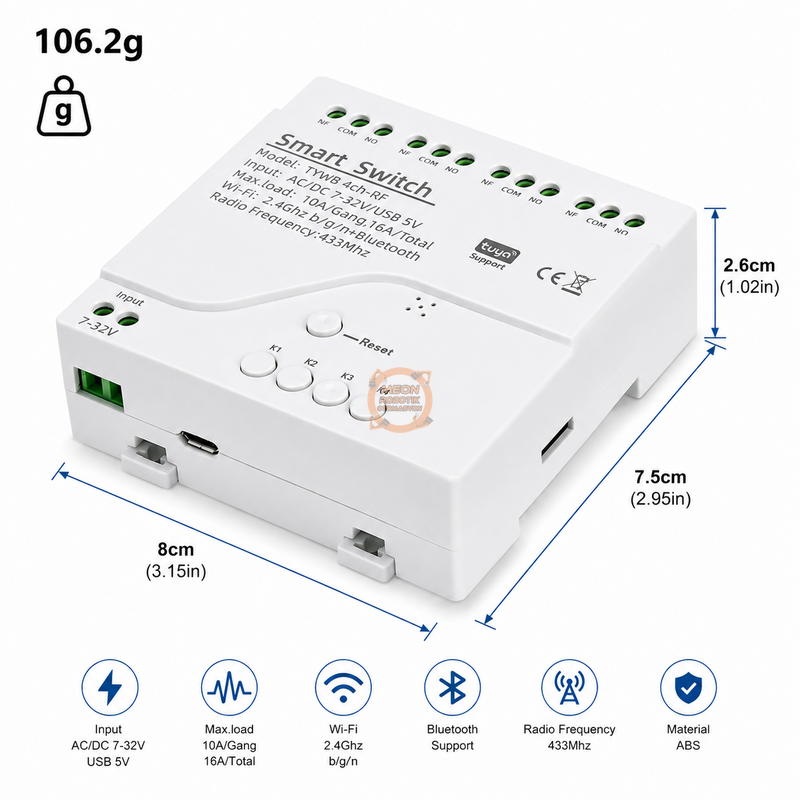

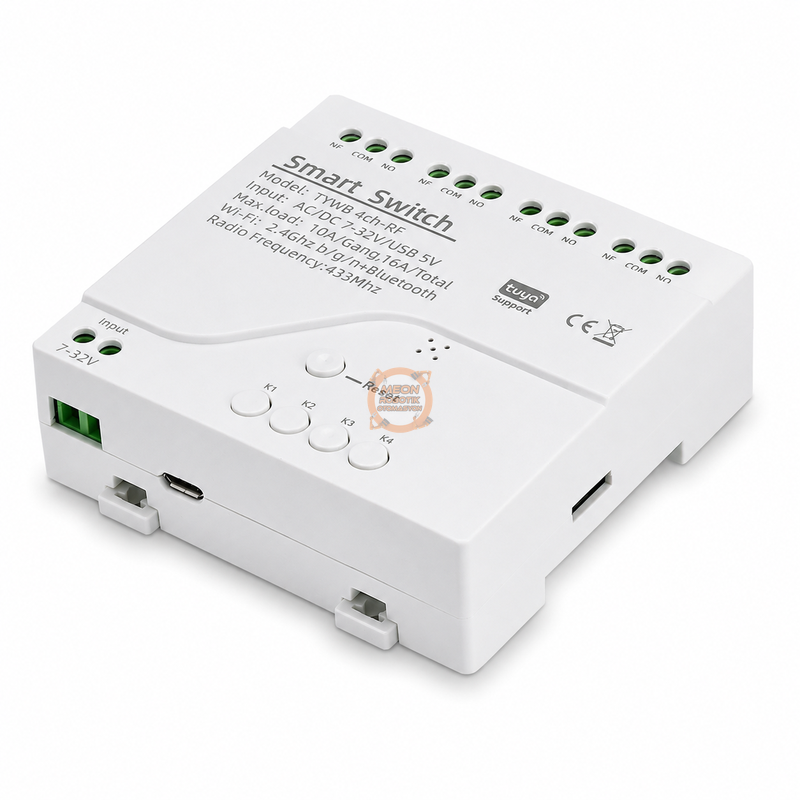

Tuya 4 Kanal WiFi + RF433 Kumandalı Kuru Kontak Akıllı Röle - AC/DC 7-32V, 5V USB, Kutulu

Tuya 4 Kanal WiFi + RF433 Kumandalı Kuru Kontak Akıllı Röle; dört ayrı elektrik devresini telefon uygulaması, internet üzerinden uzaktan erişim, uyumlu 433 MHz RF kumanda, sesli asistan veya cihaz üzerindeki fiziksel tuşlarla kontrol etmeyi sağlayan hazır bir otomasyon kontrol ünitesidir. Piyasada TYWB 4ch-RF, Tuya 4CH RF ve 4 kanal kuru kontak akıllı röle adlarıyla da karşılaşılabilir.

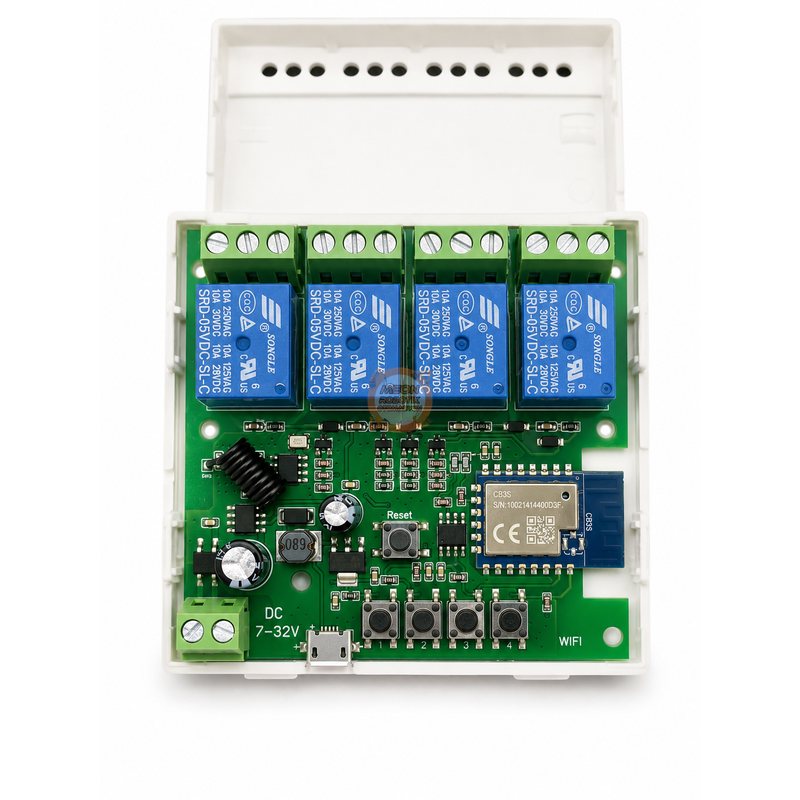

Bu ürün, elektronik kartın açıkta bırakıldığı bir geliştirme modülü değildir. Bağlantı terminallerini ve kontrol elektroniğini koruyan kutulu gövdesiyle sunulur. İncelenen model AC/DC 7-32 V terminal girişinden veya 5 V micro-USB girişinden beslenir. 85-250 V AC ile doğrudan beslenen farklı ürün sürümü bu sayfanın konusu değildir.

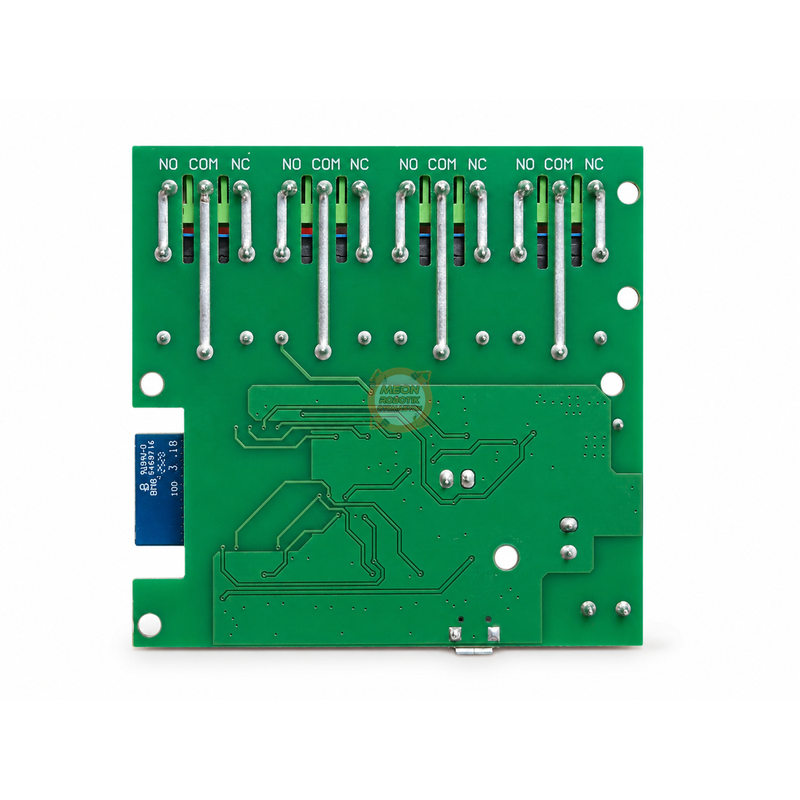

Her kanalın NC, COM ve NO terminalleri bulunan potansiyelsiz kuru kontak çıkışı vardır. Bu çıkışlar yükü doğrudan beslemez; harici devredeki bir anahtar gibi çalışır. Böylece garaj kapısı, bahçe kapısı, kazan/termostat girişi, interkom, elektrikli kilit, sulama vanası, pompa kontaktörü, alarm paneli ve aydınlatma kontaktörü gibi farklı sistemler mevcut çalışma gerilimleri değiştirilmeden akıllı hale getirilebilir.

Öne Çıkan Özellikler

• Tuya Smart ve Smart Life uygulamalarıyla dört kanalın bağımsız kontrolü
• 2,4 GHz WiFi 802.11 b/g/n bağlantısı
• Uyumlu sabit/öğrenme kodlu 433 MHz RF kumandalarla yerel kontrol
• Telefonla ilk kurulumun kolaylaştırılması için Bluetooth destekli eşleştirme altyapısı
• Dört bağımsız mekanik röle ve her kanalda NC / COM / NO kuru kontak
• Kanal başına azami 10 A, cihaz etiketi üzerinde belirtilen toplam azami 16 A sınırı
• AC veya DC 7-32 V geniş besleme girişi

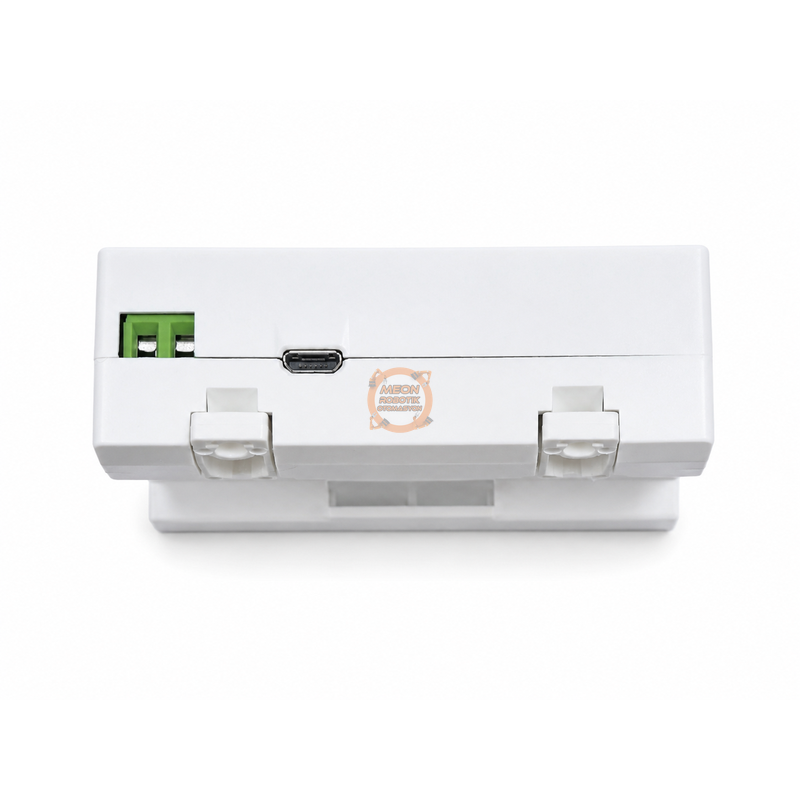

• Alternatif 5 V DC micro-USB besleme girişi
• K1-K4 fiziksel kanal tuşları ve durum göstergeleri
• Bağımsız aç/kapat, kilitlemeli, interlock ve anlık tetikleme kullanım senaryoları
• Program, geri sayım, sahne ve diğer Tuya cihazlarıyla koşullu otomasyon
• Amazon Alexa ve Google Assistant üzerinden sesli kontrol desteği
• Aile üyeleriyle cihaz paylaşımı ve çoklu kullanıcı yönetimi
• İnternet bağlantısı olmasa da fiziksel tuş ve eşleştirilmiş RF kumandayla yerel kullanım

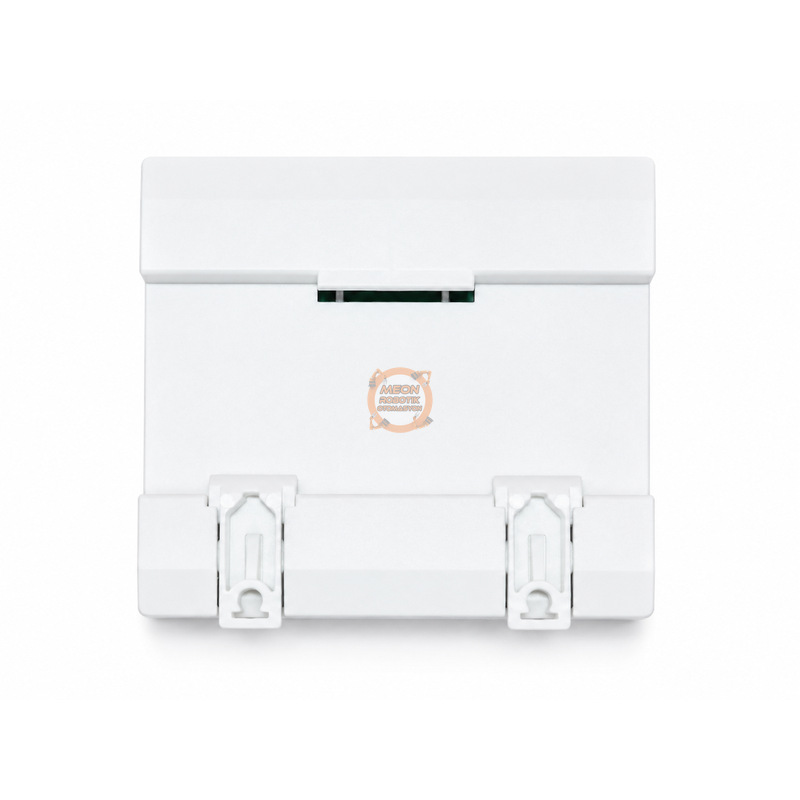

• DIN ray montajına uygun kutulu gövde

Teknik Özellikler

Kuru Kontak Ne Demektir?

Kuru kontak, röle çıkışında cihazın kendi besleme geriliminin bulunmadığı anlamına gelir. Röle yalnızca iki terminal arasında mekanik bağlantı kurar veya mevcut bağlantıyı keser. Bu nedenle 12 V ile beslenen röle ünitesi, çıkışına kendiliğinden 12 V vermez. Kontrol edilecek cihazın veya harici güç kaynağının hattı COM ile NO/NC terminalleri üzerinden geçirilir.

Bu yapı özellikle butonla tetiklenen garaj kapısı kontrol kartları, kazan termostat girişleri, alarm zonları ve interkomlar için avantajlıdır. Röle, mevcut cihazın butonuna kısa süreli basılmış gibi iki ucu birleştirebilir. Ana devrenin gerilimiyle röle kontrol ünitesinin besleme gerilimi birbirinden farklı olabilir.

NC, COM ve NO Terminal Mantığı

Besleme Seçenekleri

• İki besleme girişi alternatif olarak kullanılmalıdır; aynı anda iki farklı kaynaktan enerji verilmemelidir.
• DC terminal bağlantısında kutup işaretleri gövde/PCB baskısından kontrol edilmelidir.
• Rölelerin tümü aynı anda çektiğinde ve WiFi yayın yaptığında gerilim düşmeyecek yeterli akım kapasitesine sahip güç kaynağı seçilmelidir.
• USB ile besleme yalnızca kontrol ünitesini çalıştırır; kuru kontak tarafındaki yük ayrıca uygun kaynaktan beslenir.

5v Usb ile bağlantı örneği

7-32v  ile bağlantı örneği (12v-24v led-ampul çalıştırma bağlantı örneği)

Dört Röle Kanalının Kullanımı

Dört kanal birbirinden bağımsız cihazlara ayrılabilir. Örneğin Kanal 1 garaj kapısını, Kanal 2 bahçe aydınlatmasını, Kanal 3 sulama sistemini ve Kanal 4 kazan kontrol girişini yönetebilir. Her kanal Tuya/Smart Life içinde ayrı adlandırıldığında uygulama ekranı ve sesli komutlar daha anlaşılır hale gelir.

Çalışma Modları

Uygulama sürümüne ve cihaz firmware'ine göre menü adları “Relay Status”, “Switch Mode”, “Inching”, “Pulse”, “Interlock” veya benzer biçimde görünebilir. Motor yönü gibi kritik interlock uygulamalarında yalnızca yazılım kilidine güvenilmemeli; elektriksel/mekanik kontaktör kilitlemesi de kullanılmalıdır.

Tuya Smart / Smart Life İlk Kurulum

1. Telefonu internete erişebilen 2,4 GHz WiFi ağına bağlayın. Cihaz 5 GHz ağa doğrudan bağlanmaz.
2. Tuya Smart veya Smart Life uygulamasını kurup hesabınızla giriş yapın.
3. Telefonun Bluetooth özelliğini ve uygulamanın cihaz keşfi için istediği gerekli izinleri açın.
4. Röle ünitesine uygun besleme verin. Ağ göstergesi hızlı yanıp sönüyorsa cihaz eşleştirme modundadır.
5. Gösterge yanıp sönmüyorsa Reset tuşunu yaklaşık 5-10 saniye basılı tutarak eşleştirme moduna alın.
6. Uygulamadaki “+ / Cihaz Ekle” seçeneğini açın ve bulunan anahtar/röle cihazını seçin.
7. 2,4 GHz WiFi bilgilerini girip eşleştirmenin tamamlanmasını bekleyin.
8. Dört kanalı “Garaj”, “Sulama”, “Işık” gibi kullanım amacını belirten ayrı adlarla yeniden adlandırın.
9. Gerçek yük bağlamadan önce K1-K4 tuşları ve uygulama düğmeleriyle rölelerin doğru sırada çalıştığını kontrol edin.

RF433 Kumanda Eşleştirme ve Kullanım

Cihaz, uyumlu 433 MHz RF kumandalardan gelen komutları öğrenebilir. RF kumanda WiFi yönlendiricisine veya internete ihtiyaç duymadan yakın mesafeden yerel kontrol sağlar. Kumanda ürün paketine dahil olmayabilir ve satın alınırken 433 MHz sabit/öğrenme kodlu model seçilmelidir; rolling-code araç kumandaları genellikle doğrudan uyumlu değildir.

1. Tuya/Smart Life içinde cihaz ayarlarını açın.
2. RF remote, RF learning veya uzaktan kumanda ekleme menüsünü seçin.
3. Eşleştirilecek röle kanalını ve çalışma davranışını belirleyin.
4. Uygulama öğrenme modunu başlattığında kumandadaki istenen tuşa basın.
5. Her kanal için farklı kumanda tuşu tanımlayın ve internet bağlantısını kesmeden önce işlevi test edin.

Firmware sürümüne göre RF öğrenme/silme işlemi uygulama yerine cihaz tuşlarının belirli süre basılı tutulmasıyla da yapılabilir. Menüde gösterilen yönerge ve ürünle gelen kısa kılavuz önceliklidir. Kumanda menzili duvarlar, metal pano, pil seviyesi ve çevredeki RF parazitlerinden etkilenir.

Tuya Otomasyon Örnekleri

Sesli Kontrol ve Cihaz Paylaşımı

Tuya Smart veya Smart Life hesabı Amazon Alexa ya da Google Home hesabına bağlandıktan sonra kanallar sesli asistan tarafından anahtar olarak keşfedilebilir. “Bahçe ışığını aç” gibi anlaşılır komutlar için cihaz ve kanal adları kısa, benzersiz ve Türkçe seslendirmeye uygun seçilmelidir.

Kapı, kilit, alarm ve ısıtma gibi güvenlik açısından önemli sistemlerde sesli kontrol yetkileri dikkatle yapılandırılmalıdır. Tuya aile paylaşımı yapılırken yalnızca gerekli kullanıcılar eklenmeli; hesaplarda güçlü parola ve mümkünse çok aşamalı doğrulama kullanılmalıdır.

Güç Geri Geldiğinde Röle Durumu

Bazı firmware sürümleri enerji kesintisinden sonra her kanalın kapalı, açık veya son durumunu koruyacak şekilde ayarlanmasına izin verir. Menü genellikle “Power-on State”, “Relay Status” veya benzer ad taşır. Güvenlik açısından pompa, ısıtıcı, motor ve kapı sistemlerinde varsayılan kapalı durum tercih edilmelidir.

Uygulamada bu seçenek bulunmuyorsa ürünün açılış davranışı gerçek yük bağlanmadan önce test edilmelidir. Akıllı otomasyon hiçbir zaman mekanik limit anahtarı, termik koruma, basınç şalteri, acil durdurma veya taşma emniyetinin yerine kullanılmamalıdır.

Bağlantı Örnekleri

1. Garaj kapısı veya kapı otomasyonu

Kapı kontrol kartındaki kuru kontak buton girişinin iki ucu K1 kanalının COM ve NO terminallerine bağlanır. K1 anlık tetikleme moduna ayarlanır. Röle kısa süre çektiğinde kontrol kartı fiziksel butona basılmış gibi komut alır. Kapının konumunu uygulamada kesin olarak görmek için ayrıca manyetik kontak veya kapı konum sensörü gerekir.

2. 12/24 V DC lamba veya solenoid

Harici DC kaynağın pozitif hattı COM'a, yükün pozitif ucu NO'ya bağlanır; yükün negatif ucu kaynağın negatifine gider. Aynı güç kaynağı gerilim aralığı uygunsa röle ünitesini de 7-32 V girişinden besleyebilir. Solenoid gibi endüktif DC yüklerde bobine ters paralel flyback diyodu eklenmelidir.

3. Yüksek akımlı motor veya pompa

Röle çıkışı motoru doğrudan anahtarlamak yerine uygun bobin gerilimine sahip bir kontaktörü sürmek için kullanılmalıdır. Motor akımına göre seçilmiş termik röle, sigorta ve kontaktör ana akım yolunu üstlenir. Böylece kart üzerindeki küçük röle kontakları yüksek kalkış akımına maruz kalmaz.

4. Kazan veya termostat girişi

Kazan kılavuzunda oda termostatı için potansiyelsiz kontak girişi belirtilmişse ilgili iki terminal rölenin COM ve NO uçlarına bağlanabilir. Kazan tarafındaki köprü, gerilim veya üreticiye özel haberleşme hattı mutlaka teknik belgede kontrol edilmelidir; OpenTherm, eBUS veya benzeri dijital veri hatları röleyle kısa devre edilmemelidir.

Yük Türüne Göre Koruma

WiFi, RF433 ve Fiziksel Tuşların Farkı

Kullanım Alanları

• Garaj kapısı, bahçe kapısı ve bariyer tetikleme
• Elektrikli kilit, interkom ve giriş kontrol sistemleri
• Kazan, kombi ve potansiyelsiz termostat girişi kontrolü
• Bahçe sulama vanaları ve pompa kontaktörleri
• Bahçe, vitrin, tabela ve bina aydınlatması
• Fan, aspiratör ve HVAC kontaktör kontrolü
• Alarm paneli, siren tetikleme ve teknik uyarı sistemleri
• Seralar, akvaryumlar ve küçük tarımsal otomasyonlar
• Atölye, otel, ofis ve küçük işletme otomasyonu
• Uzaktan reset veya kısa devre tetik girişi bulunan elektronik cihazlar

Neden Bu Model Tercih Edilebilir?

Tek bir gövdede dört kanal bulunması; dört ayrı akıllı anahtarın besleme, ağ bağlantısı ve montaj ihtiyacını azaltır. Kuru kontak yapısı sayesinde röle ünitesinin beslemesi ile kontrol edilen cihazın devresi birbirine karıştırılmadan mevcut sistemlere eklenebilir. 7-32 V AC/DC aralığı 12 V ve 24 V otomasyon uygulamalarında ek dönüştürücü ihtiyacını azaltırken 5 V USB girişi hızlı kurulum ve test olanağı sağlar.

WiFi kontrolü uzaktan erişim ve otomasyon sağlarken RF433 desteği telefon veya internet olmadan hızlı yerel kullanım sunar. Fiziksel kanal tuşları da devreye alma ve servis sırasında her rölenin bağımsız test edilmesini kolaylaştırır.

Montaj ve Kablolama İlkeleri

1. Montajdan önce hem röle ünitesinin hem kontrol edilecek yükün enerjisini tamamen kesin.
2. Ürün etiketindeki 7-32 V model bilgisini ve seçilen besleme gerilimini doğrulayın.
3. Kontrol ünitesini kuru, havalandırılan ve erişimi sınırlandırılmış bir pano içine yerleştirin.
4. WiFi/RF anten bölgesini metal pano yüzeyine doğrudan dayamayın; sinyal için uygun boşluk bırakın.
5. Kablo kesitini yük akımına göre seçin; çok telli kablolarda uygun yüksük kullanın.
6. Düşük gerilim ve şebeke kablolarını mümkün olduğunca ayrı güzergâhlardan geçirin.
7. Her yük devresine uygun değer ve karakteristikte sigorta ekleyin.
8. Terminal vidalarını sağlam sıkın ancak gövdeyi/terminal bloğunu bozacak aşırı tork uygulamayın.
9. İlk testi gerçek yük olmadan veya düşük güçlü güvenli test yüküyle yapın.

Arıza Giderme

Kurulum Öncesi Kontrol Listesi

• Ürün etiketi: TYWB 4ch-RF, AC/DC 7-32 V / USB 5 V
• 2,4 GHz WiFi ağı ve doğru ağ parolası
• Tuya Smart veya Smart Life hesabı
• Yeterli akım sağlayan 7-32 V veya regüle 5 V güç kaynağı
• Kontrol edilen cihazın bağlantı şeması ve kuru kontak uyumluluğu
• Yük türüne uygun sigorta, kontaktör ve darbe bastırma elemanları
• Uygun kablo kesiti, yüksük, pano ve montaj ekipmanı
• RF kullanılacaksa uyumlu 433 MHz kumanda ve sağlam pil

Paket İçeriği

• 1 adet Tuya TYWB 4ch-RF kutulu dört kanal kuru kontak akıllı röle

Not: Güç adaptörü, micro-USB kablosu, 433 MHz RF kumanda, yük sigortaları, kontaktör ve bağlantı kabloları aksi belirtilmedikçe pakete dahil değildir.

Kaynaklar ve Ek Belgeler

• Elty - Kutulu TYWB 4ch-RF 7-32 V / 5 V USB ürün sayfası
• TYWB 4ch-RF kullanıcı kılavuzu (PDF)
• TYWB 4ch-RF kurulum ve RF eşleştirme kılavuzu
• Protium - TYWB 4CH kuru kontak röle ürün ve görsel referansı
• Pazar yeri ürün ailesi ve varyant görselleri
