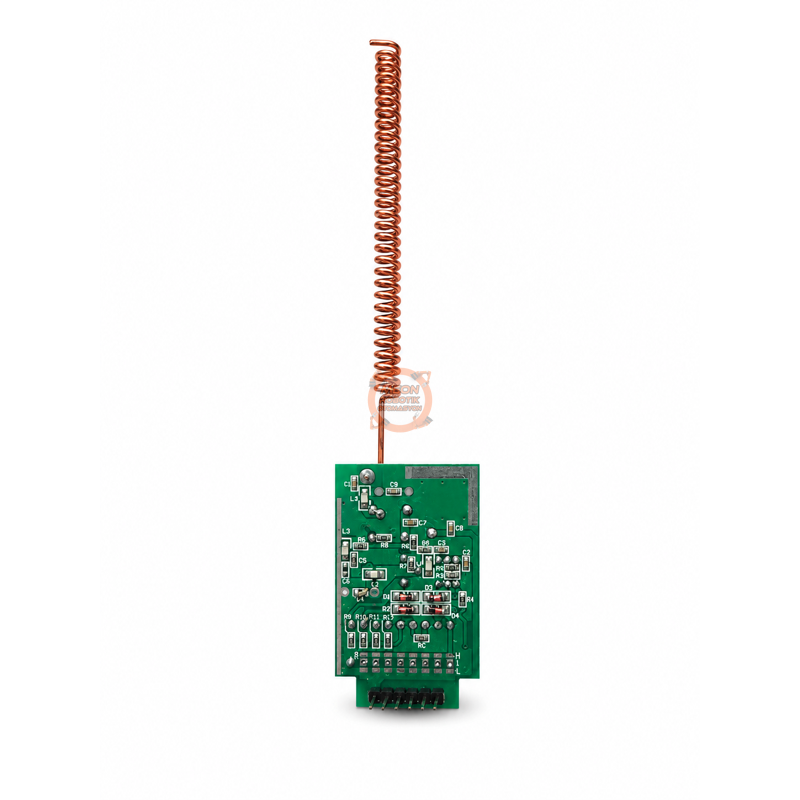

433 MHz 4 Kanal RF Verici Modül SC2262 – 4 km Açık Alan

RF verici, 433.92 MHz bandında çalışan, CHJ-4000FST kart modeline ve SC2262 sabit kodlu encoder entegresine sahip dört kanallı kablosuz kontrol modülüdür. Dört farklı giriş üzerinden alınan kontrol komutlarını adres bilgisiyle birlikte kodlayarak uyumlu RF alıcıya gönderir. Uzaktan röle kontrolü, kapı ve bariyer sistemleri, alarm uygulamaları, makine kontrolü ve Arduino tabanlı otomasyon projelerinde kullanılabilir.

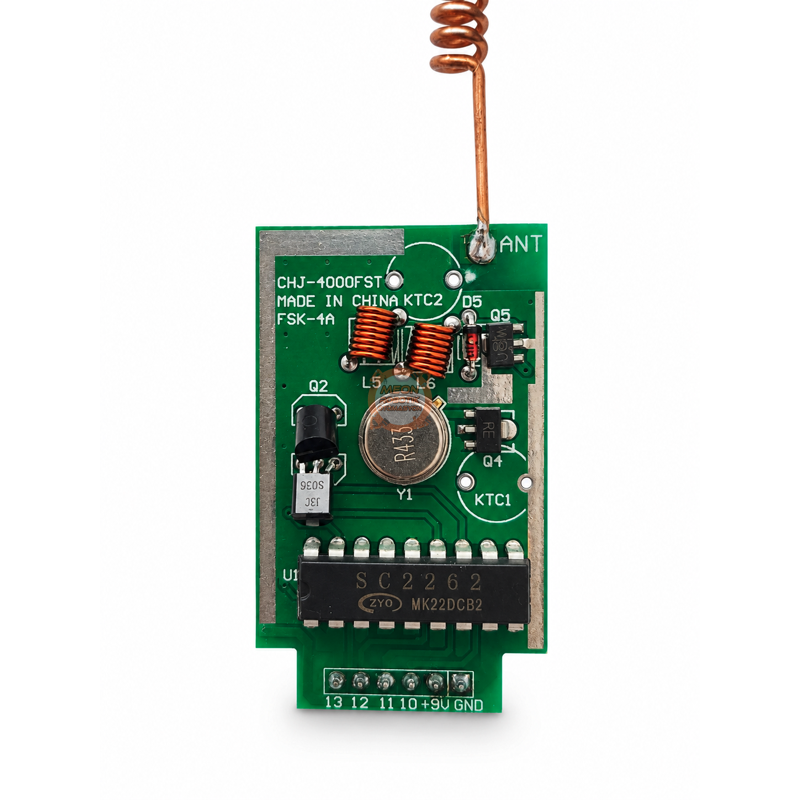

Modül üzerinde 13, 12, 11 ve 10 olarak işaretlenmiş dört ayrı kontrol girişi bulunur. Bu girişler kullanılarak dört farklı kablosuz komut gönderilebilir. Seçilen giriş aktif edildiğinde SC2262 entegresi kanal durumunu ve kartın adres bilgisini kodlayarak 433.92 MHz RF sinyali üzerinden alıcıya iletir.

PCB üzerindeki adresleme lehim noktaları, verici ile alıcının aynı sabit kodu kullanacak şekilde ayarlanmasına imkân verir. Vericinin çalışabilmesi için alıcı tarafındaki frekans, adres kodlaması ve decoder yapısının uyumlu olması gerekir. Her 433 MHz alıcı veya kumanda sistemiyle doğrudan çalışmaz.

PT2262 Ne Demektir?

PT2262, uzaktan kumanda sistemlerinde kullanılan sabit kodlu bir encoder, yani kodlayıcı entegre modelidir. Adres girişleri ile kontrol kanallarındaki bilgileri birleştirerek RF verici devresine aktarılabilecek seri bir kod oluşturur.

PT2262 ifadesi ürünün frekansını, kanal sayısını veya menzilini belirtmez. Yalnızca kullanılan kodlama entegresi ailesini ifade eder.

Paylaşılan ürünün kartı üzerinde PT2262 değil, SC2262 entegresi bulunmaktadır. SC2262, PT2262 ile benzer amaçla kullanılan sabit kodlu bir encoder entegresidir. Bu nedenle ürün “PT2262 uyumlu” olarak tanımlanabilir; ancak kart üzerindeki gerçek entegre modeli SC2262’dir.

Öne Çıkan Özellikler

• 433.92 MHz çalışma frekansı
• Dört bağımsız kontrol kanalı
• SC2262 sabit kodlu encoder entegresi

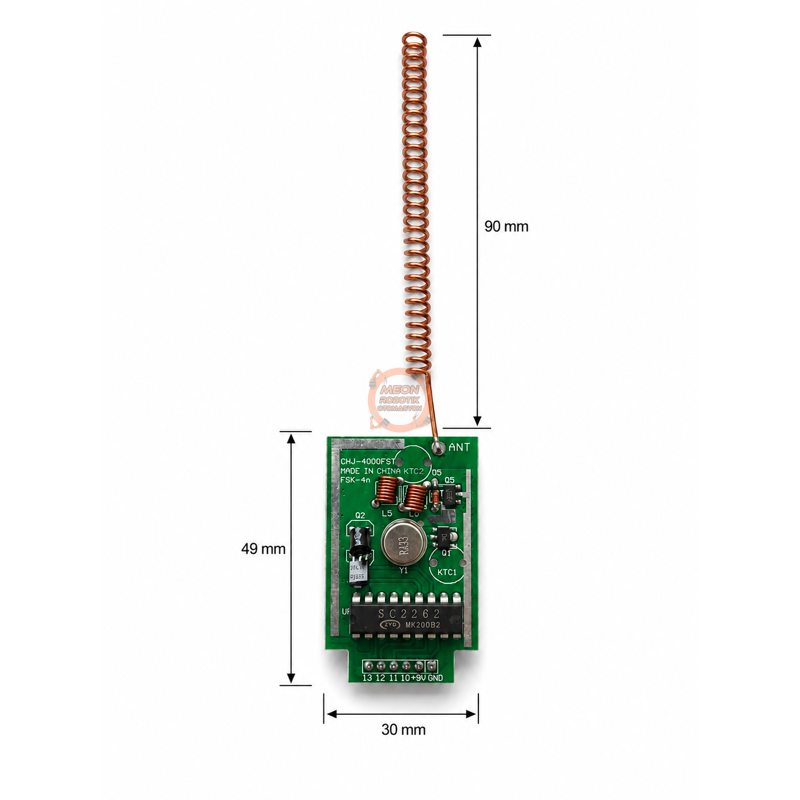

• CHJ-4000FST kart modeli
• PCB üzerinden ayarlanabilir adres kodlaması
• SC2272 ve uygun yapılandırılmış PT2272 alıcılarla kullanım
• Arduino ve benzeri kontrol kartlarıyla tetiklenebilme
• Dahili helisel bakır anten
• Tek yönlü kablosuz komut iletimi
• Uygun açık alan koşullarında yaklaşık 4 km’ye kadar belirtilen menzil
• Mikrodenetleyici veya fiziksel butonlarla kontrol edilebilme

Kullanım Alanları

• Uzaktan kumandalı kapı ve bariyer sistemleri
• Kablosuz röle açma ve kapatma uygulamaları
• Aydınlatma kontrol sistemleri
• Alarm ve güvenlik uygulamaları
• Tarımsal alanlarda uzaktan pompa kontrolü
• Motor ve kontaktör kumanda devreleri
• Arduino tabanlı kablosuz kontrol projeleri
• Endüstriyel makine komut sistemleri
• Robotik ve hobi elektroniği uygulamaları
• Geniş alanlarda kablosuz cihaz kontrolü

Teknik Özellikler

Elektriksel ve Bağlantı Bilgileri

Arduino Bağlantısı

     Modülün dört kanal girişi Arduino Uno veya Arduino Nano üzerindeki dijital çıkışlarla kontrol edilebilir. Örnek bağlantı aşağıdaki şekilde yapılabilir:


Modülün beslemesi Arduino’nun 5 V çıkışından yapılmamalıdır. Ayrı ve regüleli bir 9 V DC güç kaynağı kullanılmalıdır. Harici güç kaynağının GND ucu ile Arduino GND ucu ortak bağlanmalıdır.

Arduino dijital çıkışı aktif edildiğinde ilgili kanalın RF komutu gönderilir. Kanalın gönderim süresi Arduino yazılımı üzerinden ayarlanabilir.

3.3 V lojik seviyesinde çalışan ESP32 gibi kontrol kartlarında giriş seviyeleri için kesin teknik değer bulunmadığından, kanal girişlerinin NPN transistör, MOSFET veya optokuplör üzerinden tetiklenmesi daha güvenli bir yöntemdir.

Arduino Örnek Kodu

const byte rfKanallari[4] = {2, 3, 4, 5};

void setup() {
  for (byte i = 0; i < 4; i++) {
    pinMode(rfKanallari[i], OUTPUT);
    digitalWrite(rfKanallari[i], LOW);
  }
}

void loop() {
  // Birinci kanalı 500 ms süreyle aktif eder
  digitalWrite(rfKanallari[0], HIGH);
  delay(500);
  digitalWrite(rfKanallari[0], LOW);

  delay(1500);
}

Bu örnekte Arduino D2 çıkışı aktif edilerek vericinin birinci kanalı 500 ms boyunca çalıştırılır. Diğer kanallar için dizide bulunan D3, D4 ve D5 çıkışları kullanılabilir.

Alıcıyla Eşleştirme ve Uyumluluk

Bu RF verici, öğrenme kodlu veya otomatik eşleşen bir kumanda değildir. Verici ve alıcı üzerindeki adres kodlarının aynı şekilde ayarlanması gerekir.

Verici kartındaki adres noktaları H, L veya boşta bırakılmış durumlara göre kodlanabilir. Alıcı tarafındaki SC2272 veya PT2272 decoder adreslerinin de aynı kombinasyonda olması gerekir.

Çalışma için aşağıdaki özelliklerin birlikte uyumlu olması gerekir:

• Verici ve alıcının çalışma frekansı
• Adres kodlama düzeni
• Encoder ve decoder ailesi
• Decoder osilatör yapısı
• Alıcının çıkış tipi
• Kanal bağlantı düzeni

Yalnızca her iki ürünün de 433 MHz olması eşleşme için yeterli değildir.

Menzil Hakkında Önemli Not

Yaklaşık 4 km menzil değeri, ideal açık alan ve doğrudan görüş hattı koşulları için belirtilen azami değerdir. Gerçek kullanım mesafesi aşağıdaki etkenlere göre değişebilir:

• Kullanılan RF alıcının hassasiyeti
• Verici ve alıcı antenlerinin konumu
• Antenlerin yerden yüksekliği
• Bina, duvar ve metal engeller
• Elektrik panoları ve metal kutular
• Motor, inverter ve kontaktör kaynaklı parazitler
• Aynı frekansta çalışan diğer cihazlar
• Besleme geriliminin kararlılığı
• Verici ile alıcı arasındaki görüş hattı

Kapalı alanlarda veya yoğun parazit bulunan bölgelerde menzil, belirtilen açık alan değerinden önemli ölçüde daha düşük olabilir.

Kullanım ve Güvenlik Notları

• Modülü yalnızca uygun 9 V DC besleme ile çalıştırın.
• Besleme bağlantısında +9V ve GND polaritesini kontrol edin.
• Modülü Arduino’nun 5 V çıkışından beslemeyin.
• Harici güç kaynağı ile Arduino arasında ortak GND bağlantısı oluşturun.
• Anteni kesmeyin, kısaltmayın veya şekline zarar vermeyin.
• Anteni mümkün olduğunca dik konumlandırın.
• Anteni metal yüzeylere ve kapalı metal kutulara temas ettirmeyin.
• Verici ve alıcının adres kodlarını çalıştırmadan önce kontrol edin.
• Motor, kontaktör veya röle bobinleriyle aynı besleme hattı kullanılacaksa parazit önlemleri alın.
• Uzaktan makine kontrolünde RF bağlantısını tek güvenlik sistemi olarak kullanmayın.
• Acil durdurma ve fiziksel güvenlik devrelerini RF sisteminden bağımsız olarak kurun.

Paket İçeriği

• 1 adet CHJ-4000FST SC2262 433 MHz 4 kanal RF verici modül
• 1 adet karta lehimli helisel bakır anten

Kaynaklar ve Dokümanlar

SC2262 teknik dokümanı

PT2262 teknik dokümanı
