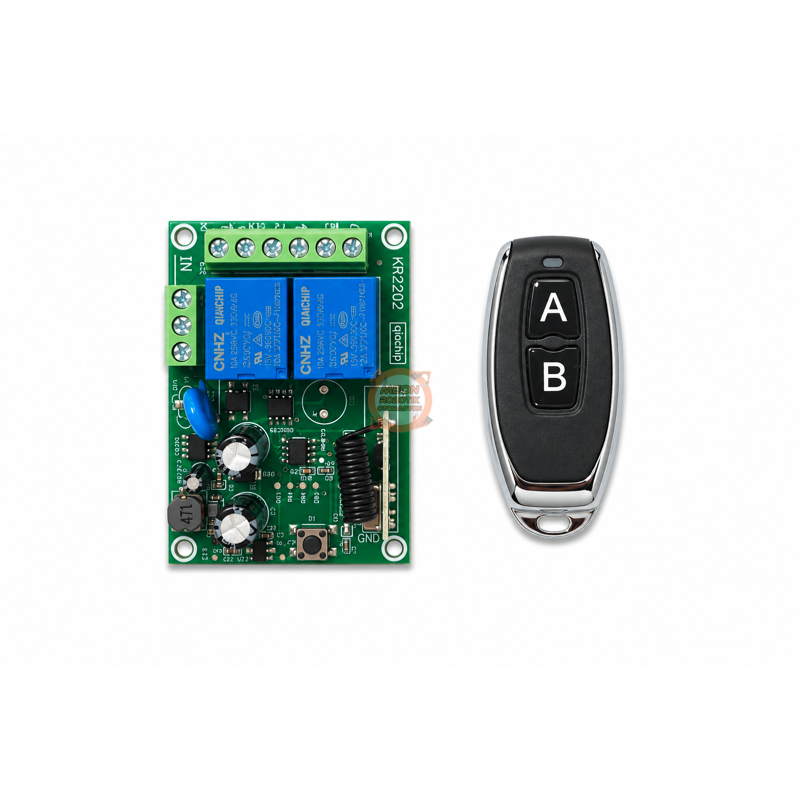

433 MHz 2 Kanal RF Röle Modülü - 220V AC Kutulu Kumandalı

433 MHz 2 kanal RF röle modülü, iki ayrı röle çıkışını kablosuz kumanda üzerinden kontrol etmek için kullanılan 220V AC beslemeli kutulu bir alıcı sistemidir. Kart üzerindeki öğrenme/programlama tuşu sayesinde kumanda farklı çalışma şekillerine göre programlanabilir.

Kanal çalışma modları, kumanda eşleştirme işlemi ve detaylı kullanım adımları için aşağıda yer alan kapsamlı kullanım ve mod açıklamasını inceleyiniz.

Kullanım Alanları

• Uzaktan açma-kapama sistemleri
• Elektriksel yüklerin kablosuz kontrolü
• Otomasyon ve kontrol uygulamaları
• Kapı, kilit ve solenoid kontrol sistemleri
• Kontaktör ve benzeri kontrol devrelerinin uzaktan tetiklenmesi
• Aydınlatma ve elektrikli cihaz kontrolü
• DIY elektronik ve otomasyon projeleri

Teknik Özellikler

Çalışma Modları, Eşleştirme ve Kullanım

433 MHz 2 kanal RF alıcı röle modülü, uyumlu RF kumanda üzerinden 2 ayrı röle çıkışını kablosuz olarak kontrol etmek için kullanılır.

Kart üzerinde K1 ve K2 olmak üzere 2 adet röle kanalı bulunur. Rölelerin çalışma şekli kart üzerindeki öğrenme/programlama tuşu kullanılarak belirlenir.

Önemli Elektrik Güvenliği Uyarısı

Bu alıcı kartı 220V AC şebeke gerilimi ile çalışmaktadır.

Kart enerjiliyken PCB, terminal bağlantıları, lehim noktaları veya kart üzerindeki elektronik bileşenlere çıplak elle kesinlikle dokunmayın.

Çalışma modu seçimi sırasında kart üzerindeki öğrenme/programlama tuşuna basılması gerektiğinden:

• Öğrenme tuşuna doğrudan parmakla basmayın.

• Elektriksel olarak yalıtkan plastik bir çubuk veya uygun izole bir aparat kullanın.

• Metal tornavida, cımbız veya başka bir iletken malzeme kullanmayın.

• Ellerinizin ve çalışma ortamının kuru olduğundan emin olun.

• Kartın 220V bağlantı terminallerine, lehim noktalarına ve PCB üzerindeki iletken bölgelere temas etmeyin.

• Kablo, yük veya röle çıkışı bağlantısı yapılacaksa önce mutlaka 220V AC beslemeyi kesin.

• Mümkünse montaj ve elektrik bağlantıları elektrik konusunda yetkin kişiler tarafından yapılmalıdır.

Kart enerjiliyken üzerinde şebeke gerilimi bulunduğundan elektrik çarpması riski vardır.

1-Anlık / Momentary

Anlık çalışma modunda röle, kumanda tuşuna basıldığı sürece aktif durumda kalır.

Tuş bırakıldığında ilgili röle tekrar kapanır.

Çalışma mantığı:

Basılı tut → Röle aktif
Tuşu bırak → Röle pasif

Bu çalışma şekli; kapı açma sistemleri, zil, solenoid, kontaktör tetikleme ve yalnızca komut verildiği sürece çalışması gereken uygulamalarda kullanılabilir.

2-Toggle / Bağımsız Aç-Kapa

Toggle çalışma şeklinde kumandadaki ilgili tuşa bir kez basıldığında röle aktif olur ve açık kalır.

Aynı tuşa tekrar basıldığında röle kapanır.

Çalışma mantığı:

1. basış → Röle açık
2. basış → Röle kapalı

Toggle olarak çalışan kanallar birbirinden bağımsızdır. Bir rölenin açılması veya kapanması diğer rölelerin durumunu değiştirmez.

Örneğin K1 açıkken K2 de açılabilir ve iki röle aynı anda aktif durumda kalabilir.

3-Interlock / Kilitlemeli

Interlock çalışma şeklinde aynı grup içerisinde yalnızca bir röle aktif kalabilir.

Başka bir kanal seçildiğinde önceki aktif röle otomatik olarak kapanır ve yeni seçilen röle aktif olur.

Örneğin:

K1 aktif → K2'ye bas → K1 kapanır, K2 açılır.

Bu çalışma şekli aynı anda yalnızca tek bir çıkışın aktif olması gereken uygulamalarda kullanılabilir.

Kumanda Eşleştirme ve Çalışma Modu Seçimi

Kart üzerindeki öğrenme/programlama tuşu, kablosuz kumandanın alıcı karta tanıtılması ve kullanılacak çalışma modunun seçilmesi için kullanılır.

Standart çalışma modlarında öğrenme tuşuna 1, 2 veya 3 kez basılması, seçilecek çalışma modunu belirler. Ardından kumanda üzerindeki A ve B tuşlarına sırayla basılarak eşleştirme tamamlanır.

Özel A Anlık + B Toggle çalışma modunda ise A ve B tuşları ayrı ayrı programlanır.

Eşleştirme Öncesi

1. Alıcı kartın bağlantılarını enerji kesilmiş durumdayken yapın.
2. Karta 220V AC besleme verin.
3. Kart enerjiliyken PCB, terminaller, lehim noktaları veya diğer elektronik bileşenlere dokunmayın.
4. Öğrenme/programlama tuşuna basmak için elektriksel olarak yalıtkan plastik bir aparat kullanın.
5. Metal tornavida, cımbız veya iletken bir malzeme kullanmayın.
6. Kullanmak istediğiniz çalışma moduna göre aşağıdaki programlama işlemini uygulayın.

Uyarı: Kart enerjiliyken üzerinde 220V AC şebeke gerilimi bulunduğundan öğrenme tuşuna çıplak elle basmayın.

1. Mod K1–K2 Anlık / Momentary

K1–K2: Anlık / Momentary

Bu modda her iki röle de anlık olarak çalışır.

Kumanda üzerindeki ilgili tuşa basıldığı sürece röle aktif olur. Tuş bırakıldığında röle tekrar pasif duruma geçer.

Mod Seçimi

1. Kart üzerindeki öğrenme tuşuna 1 kez basın.
2. Kumanda üzerinde A tuşuna 1 kez basın.
3. Ardından kumanda üzerinde B tuşuna 1 kez basın.
4. Eşleştirme tamamlanır ve 1. Mod aktif olur.

2. Mod K1–K2 Toggle / Bağımsız Aç-Kapa

K1–K2: Toggle / Bağımsız Aç-Kapa

Bu modda iki röle birbirinden bağımsız açılıp kapatılabilir.

Kumanda üzerindeki ilgili tuşa bir kez basıldığında röle açılır ve açık kalır. Aynı tuşa tekrar basıldığında röle kapanır.

Bir rölenin açık veya kapalı olması diğer rölenin durumunu etkilemez. Bu nedenle iki röle aynı anda aktif durumda tutulabilir.

1. Kart üzerindeki öğrenme tuşuna art arda 2 kez basın.
2. Kumanda üzerinde A tuşuna 1 kez basın.
3. Ardından kumanda üzerinde B tuşuna 1 kez basın.
4. Eşleştirme tamamlanır ve 2. Mod aktif olur.

3. Mod K1–K2 Interlock / Kilitlemeli

K1–K2: Interlock / Kilitlemeli

Bu modda iki röle birbirini kilitleyen şekilde çalışır.

Bir röle aktifken kumandadaki diğer kanal seçildiğinde mevcut aktif röle kapanır ve diğer röle devreye girer.

Aynı anda yalnızca bir röle aktif durumda kalabilir.

1. Kart üzerindeki öğrenme tuşuna art arda 3 kez basın.
2. Kumanda üzerinde A tuşuna 1 kez basın.
3. Ardından kumanda üzerinde B tuşuna 1 kez basın.
4. Eşleştirme tamamlanır ve 3. Mod aktif olur.

4. Mod A Anlık + B Toggle Özel Mod

Bu modun programlaması iki ayrı aşamada yapılır.

1. Aşama – A Tuşunu Anlık Olarak Ayarlama

1. Kart üzerindeki öğrenme tuşuna 1 kez basın.
2. Kumanda üzerinde A tuşuna 1 kez basın.
3. Kumanda üzerinde A tuşuna tekrar basın.
4. A tuşunun programlaması tamamlanır.
5. A tuşu Anlık / Momentary olarak çalışır

2. Aşama – B Tuşunu Toggle Olarak Ayarlama

A tuşunun programlaması tamamlandıktan sonra herhangi bir hafıza silme işlemi yapmadan B tuşunun programlamasına geçin.

1. Kart üzerindeki öğrenme tuşuna art arda 2 kez basın.
2. Kumanda üzerinde B tuşuna 1 kez basın.
3. B tuşunun programlaması tamamlanır.
4. B tuşu Toggle / Bağımsız Aç-Kapa olarak çalışır.

Kumanda Hafızasını Silme

Daha önce tanıtılmış kumandaları kaldırmak veya programlamayı tamamen baştan yapmak için kartın kumanda hafızası silinebilir.

1. Karta enerji verin.

2. Kart enerjiliyken öğrenme tuşuna çıplak elle dokunmayın.

3. Yalıtkan plastik bir aparat kullanarak öğrenme tuşuna art arda 8 kez basın.

4. Kartın silme işlemini tamamlamasını bekleyin.

5. Daha önce kayıtlı kumanda ve çalışma modu bilgileri silinir.

6. Kullanılacak çalışma modu yeniden programlanmalıdır.

Öğrenme tuşuna 8 kez basılması bir çalışma modu değildir. Bu işlem kayıtlı kumanda/eşleştirme bilgilerinin silinmesi için kullanılır.

Çalışma Modunu Değiştirme

Bu üründe çalışma modu jumper ile değiştirilmez.

Farklı bir çalışma moduna geçmek için kart üzerindeki öğrenme/programlama tuşu kullanılır ve kumanda yeni çalışma şekline göre tekrar programlanır.

Örneğin Anlık moddan Toggle moduna geçmek için:

1. Öğrenme tuşuna yalıtkan bir aparatla 2 kez basın.

2. Kumandadan A tuşuna basın.

3. Ardından kumandadan B tuşuna basın.

4. Programlama tamamlandığında A ve B tuşları Toggle çalışma özelliğine sahip olur.

Programlamayı tamamen sıfırdan yapmak isterseniz önce öğrenme tuşuna 8 kez basarak hafızayı silebilir, ardından istediğiniz çalışma modunu yeniden tanımlayabilirsiniz.

Röle Çıkışlarının Kullanımı

Kart üzerinde K1 ve K2 olmak üzere toplam 2 adet röle çıkışı bulunur.

Her röle çıkışı harici cihazların anahtarlanması için kullanılabilir.

COM: Ortak kontak

NO – Normally Open: Röle pasifken açık kontak

NC – Normally Closed: Röle pasifken kapalı kontak

Bir cihazın yalnızca röle aktif edildiğinde çalışması isteniyorsa genellikle COM ve NO kontakları kullanılır.

Bir cihazın röle pasif durumdayken bağlı olması ve röle çalıştığında bağlantısının kesilmesi isteniyorsa COM ve NC kontakları kullanılabilir.

Röle çıkışlarına herhangi bir cihaz bağlamadan önce 220V AC besleme mutlaka kesilmelidir.

Yüksek gerilim veya yüksek güçlü cihazlarda uygun kablo kesiti, izolasyon, sigorta ve gerekli elektriksel güvenlik önlemleri kullanılmalıdır.

İlk Test İçin Önerilen Yöntem

Ürünü ilk kez kullanırken mümkünse röle çıkışlarına yük bağlamadan çalışma fonksiyonlarının kontrol edilmesi önerilir.

1. Tüm elektrik bağlantılarını enerji kesilmiş durumdayken yapın.

2. Bağlantıları kontrol ettikten sonra karta 220V AC besleme verin.

3. Kart enerjiliyken PCB, terminal veya elektronik bileşenlere dokunmayın.

4. Kullanmak istediğiniz çalışma modunu belirleyin.

5. Öğrenme tuşuna ilgili mod için gereken sayıda yalıtkan plastik bir aparatla basın.

6. Modun programlama sırasına göre kumandadaki A ve B tuşlarını kullanın.

7. Programlama tamamlandıktan sonra A ve B tuşlarını ayrı ayrı test edin.

8. Rölelerin seçilen çalışma moduna uygun şekilde çekip bıraktığını kontrol edin.

9. Yük bağlantısı yapılacaksa karta gelen 220V AC beslemeyi tekrar kesin.

10. Yük bağlantılarını tamamladıktan sonra bağlantıları kontrol edin ve sistemi yeniden enerjilendirin.

Uyarı: Kart açık yapıda olduğundan enerjiliyken üzerinde 220V AC şebeke gerilimi bulunabilir. Elektrik çarpması ciddi yaralanma veya ölüm riski oluşturabilir.


Paket İçeriği

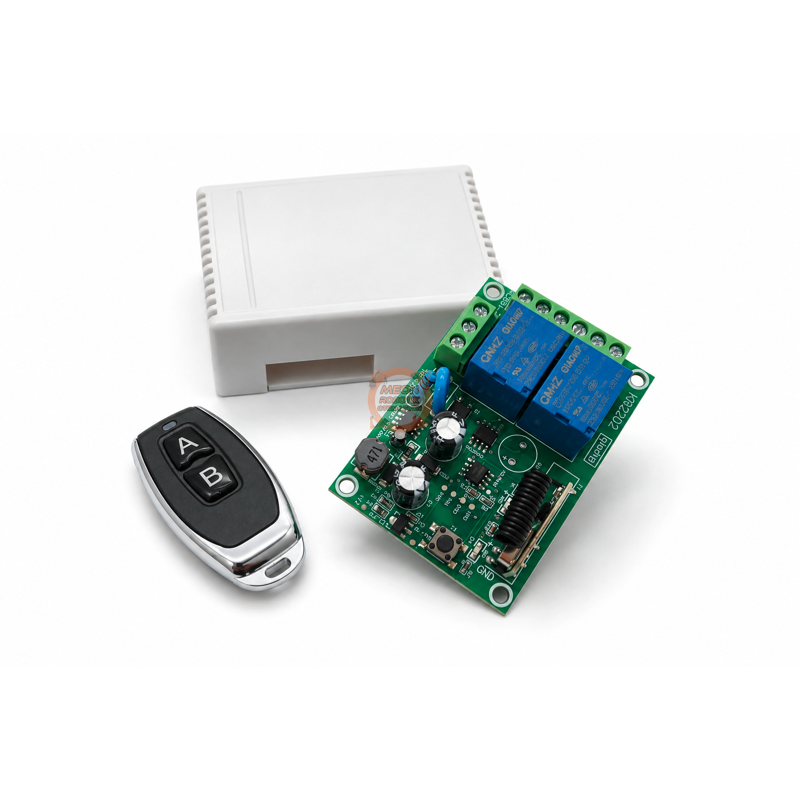

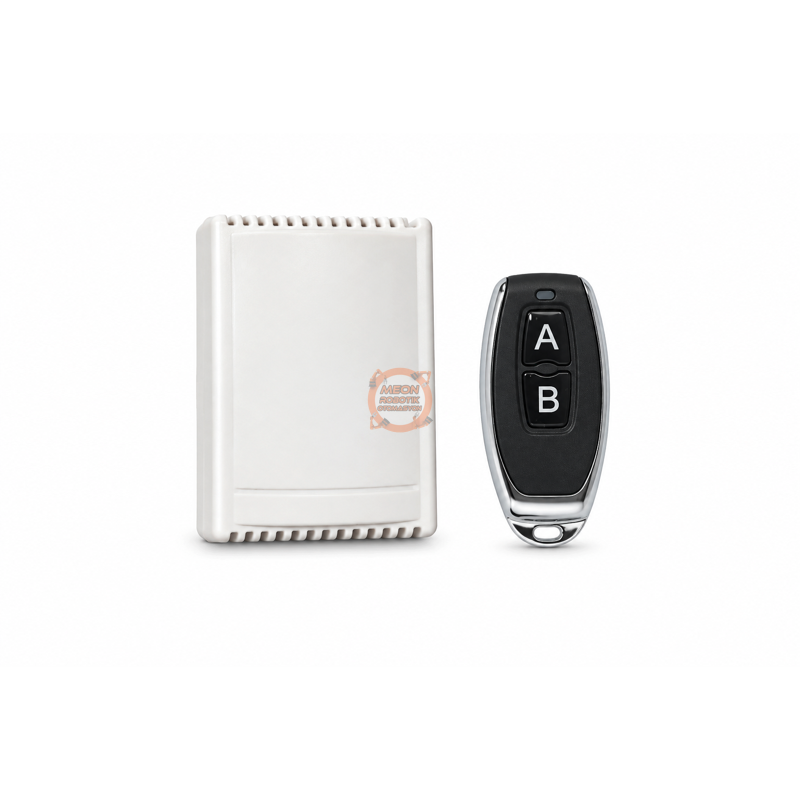

• 1 Adet 2 Kanal 433 MHz RF alıcı röle modülü – kutulu
• 1 Adet kablosuz kumanda

Kumanda pili – hediyedir.
