6 Kanal 433 MHz Kablosuz RF Alıcılı Röle Kartı DC 12V – Kutulu Kumandalı

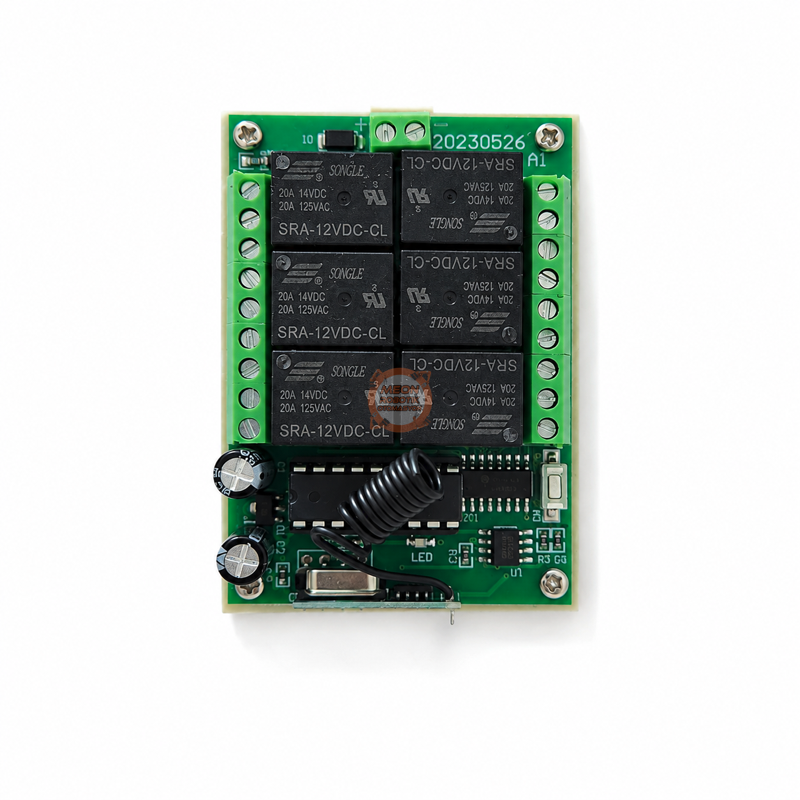

RF röle, 433 MHz kablosuz haberleşme kullanarak 6 ayrı röle kanalının uzaktan kontrol edilmesini sağlayan DC 12V alıcı kartıdır. Ürünle birlikte gönderilen 6 tuşlu kablosuz RF kumanda sayesinde K1–K6 röle çıkışları uzaktan kontrol edilebilir.

6 kanallı yapısının yanı sıra 6 farklı çalışma modu sunar. Röle çıkışları seçilen moda göre Anlık, Toggle / Bağımsız Aç-Kapa veya Interlock / Kilitlemeli olarak çalıştırılabilir. Karma çalışma modlarında ise farklı röle grupları farklı çalışma şekillerinde kullanılabilir.

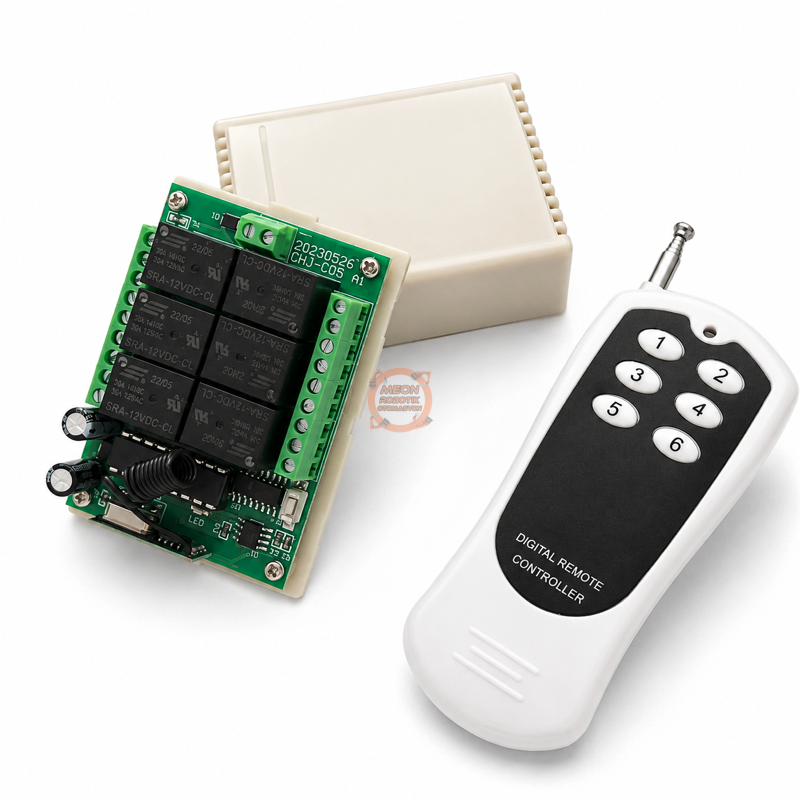

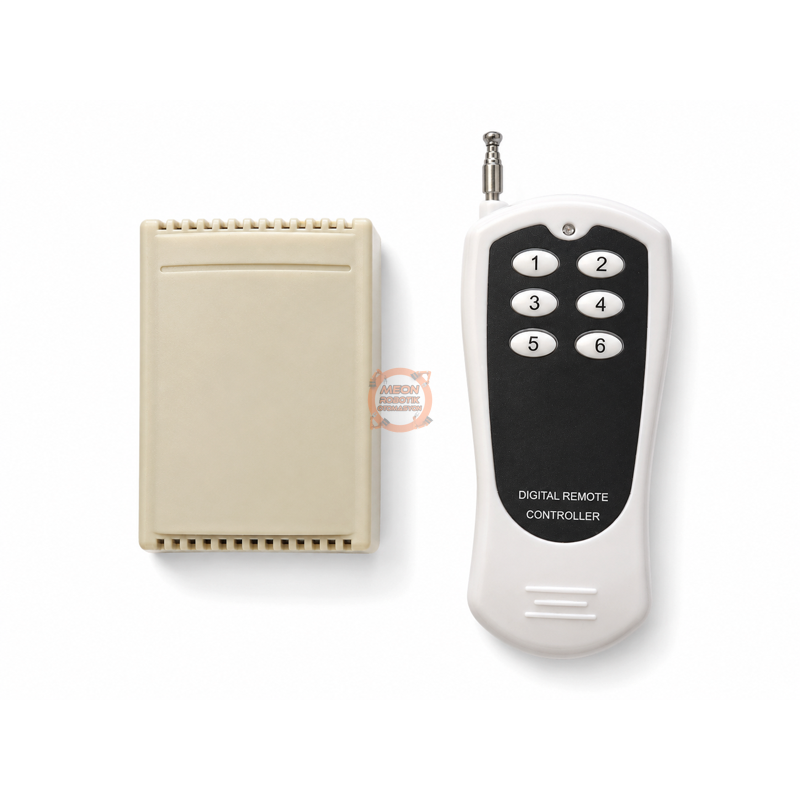

Alıcı kartı koruyucu kutu içerisinde bulunur. Kutulu yapısı sayesinde elektronik kart dış ortam temaslarına karşı daha korunaklı şekilde kullanılabilir. Ürünle birlikte  6 tuşlu kablosuz kumanda gönderilir.

Uygun açık alan koşullarında yaklaşık 200 metreye kadar kontrol mesafesi elde edilebilir. Gerçek kullanım mesafesi; araya giren duvarlar, metal yüzeyler, çevredeki RF parazitleri, anten konumu ve kullanım ortamına bağlı olarak değişebilir.

Kanal çalışma modları, kumanda eşleştirme işlemi ve detaylı kullanım adımları için aşağıda yer alan kapsamlı kullanım ve mod açıklamasını inceleyiniz.

Öne Çıkan Özellikler

• 6 ayrı röle kanalı
• 433 MHz kablosuz RF kontrol
• DC 12V çalışma gerilimi
• 6 tuşlu kablosuz kumanda
• 6 farklı çalışma modu
• Karma kanal çalışma modları
• Uygun açık alan koşullarında yaklaşık 200 metreye kadar kontrol mesafesi

Kullanım Alanları

• Uzaktan açma-kapama sistemleri
• Otomasyon uygulamaları
• Elektriksel yüklerin kablosuz kontrolü
• Motor ve pompa kontrol sistemleri
• Aydınlatma kontrolü
• Kapı, kilit ve solenoid uygulamaları
• Çok kanallı kontrol sistemleri
• DIY elektronik projeleri

Teknik Özellikler

İlk Çalıştırma

Modülü ilk kez kullanmadan önce bağlantıların ve besleme geriliminin doğru olduğundan emin olun.

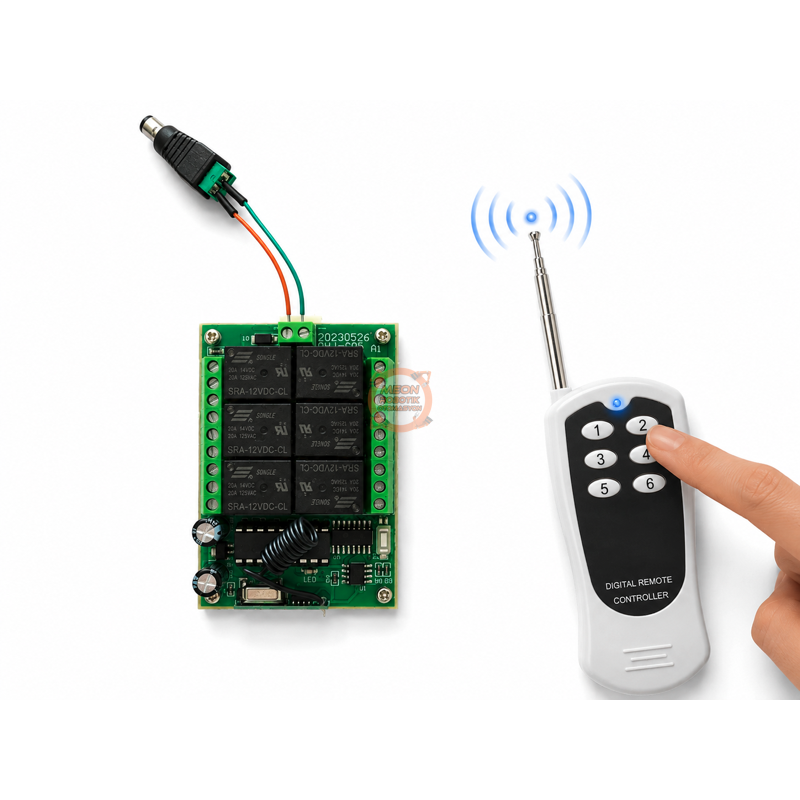

1. Alıcı modülüne 12V DC besleme bağlayın.
2. Besleme bağlantısında artı (+) ve eksi (-) kutupların doğru bağlandığını kontrol edin.
3. İlk test sırasında röle çıkışlarına yüksek gerilimli veya güçlü bir yük bağlamadan sistemi çalıştırmanız önerilir.
4. Kumanda antenini kullanım sırasında uygun şekilde açarak daha sağlıklı RF haberleşmesi sağlayın.
5. Kart enerjilendirildikten sonra aşağıda açıklanan Kumanda Eşleştirme ve Çalışma Modu Seçimi adımlarını uygulayın.
6. Eşleştirme tamamlandıktan sonra kumandanın 1–6 tuşlarını tek tek deneyerek K1–K6 röle çıkışlarının çalışmasını kontrol edin.
7. Seçtiğiniz çalışma modunun rölelerde doğru şekilde çalıştığını doğruladıktan sonra kontrol etmek istediğiniz yüklerin bağlantısını yapın.

Çalışma Şekillerinin Açıklaması

1- Anlık / Momentary

Anlık çalışma modunda röle, kumanda tuşuna basıldığı sürece aktif durumda kalır.

Tuş bırakıldığında ilgili röle tekrar kapanır.

Çalışma mantığı:

Basılı tut → Röle aktif
Tuşu bırak → Röle pasif

Anlık çalışma; kapı açma sistemleri, zil, solenoid, kontaktör tetikleme ve yalnızca komut verildiği sürece çalışması gereken uygulamalarda kullanılabilir.

2- Toggle / Bağımsız Aç-Kapa

Toggle modunda ilgili kumanda tuşuna bir kez basıldığında röle aktif olur ve açık kalır.

Aynı tuşa tekrar basıldığında röle kapanır.

Çalışma mantığı:

1. basış → Açık
2. basış → Kapalı

Toggle olarak çalışan kanallar birbirinden bağımsızdır. Bir rölenin açılması diğer rölelerin durumunu değiştirmez.

Örneğin K1 açıkken K2 de açılabilir ve iki röle aynı anda aktif kalabilir.

3- Interlock / Kilitlemeli

Interlock modunda aynı grup içerisinde yalnızca bir röle aktif kalabilir.

Başka bir kanal seçildiğinde önceki aktif röle otomatik olarak kapanır ve yeni seçilen röle aktif olur.

Örneğin:

K3 aktif → K4'e bas → K3 kapanır, K4 açılır.

Bu çalışma şekli aynı anda yalnızca tek bir fonksiyonun aktif olması gereken uygulamalarda kullanışlıdır.

Kumanda Eşleştirme ve Çalışma Modu Seçimi

Kart üzerindeki SW tuşu, kablosuz kumandanın alıcı karta tanıtılması için kullanılır. Kullanılacak çalışma modu ise eşleştirme sırasında kumanda üzerindeki 1–6 numaralı tuşlardan biri kullanılarak seçilir.

Kumanda üzerindeki hangi numaralı tuşa basılırsa, aynı numaralı çalışma modu seçilir.

Eşleştirme İşlemi

1. Alıcı karta 12V DC besleme verin.
2. Kart üzerindeki SW tuşuna basılı tutun.
3. Kart üzerindeki gösterge LED'i yanar.
4. SW tuşuna basılı tutmaya devam edin.
5. Gösterge LED'i söndüğünde SW tuşunu bırakın.
6. Kumandadan kullanmak istediğiniz çalışma moduna karşılık gelen 1, 2, 3, 4, 5 veya 6 numaralı tuşa basın.
7. Kumanda alıcı karta tanıtılır ve basılan tuşa karşılık gelen çalışma modu seçilir.
8. İşlem tamamlandıktan sonra kumandanın 1–6 numaralı tuşları sırasıyla K1–K6 röle çıkışlarını kontrol eder.

Örneğin eşleştirme sırasında kumandanın 4 numaralı tuşuna basılırsa 4. Mod seçilir. Eşleştirme tamamlandıktan sonra kumandanın 1–6 tuşları yeniden K1–K6 rölelerinin kontrolü için kullanılır.

1. Mod K1–K6 Toggle / Bağımsız Aç-Kapa

K1–K6: Toggle / Bağımsız Aç-Kapa

Bu modda 6 rölenin tamamı birbirinden bağımsız aç/kapa şeklinde çalışır.

Birden fazla röle aynı anda açık tutulabilir.

Örnek:
K1 açıkken K2 de açılabilir. K1 ve K2 aynı anda aktif kalabilir.

Mod seçimi:
SW tuşuna basılı tut → LED yanar → LED söndüğünde SW'yi bırak → kumandadan 1 tuşuna bas → 1. Mod aktif

2. Mod K1–K6 Anlık / Momentary

K1–K6: Anlık / Momentary

Bu modda 6 rölenin tamamı anlık çalışır. Kumanda tuşuna basıldığı sürece ilgili röle aktif olur, tuş bırakıldığında kapanır.

Mod seçimi:
SW tuşuna basılı tut → LED yanar → LED söndüğünde SW'yi bırak → kumandadan 2 tuşuna bas → 2. Mod aktif

3. Mod K1–K6 Interlock / Kilitlemeli

K1–K6: Interlock / Kilitlemeli

Bu modda 6 kanal aynı kilitleme grubu içerisinde çalışır. Bir röle aktifken başka bir kanal seçildiğinde önceki röle kapanır ve yeni seçilen röle aktif olur.

Örnek:
K1 açıkken K2'ye basılırsa K1 kapanır ve K2 açılır.

Mod seçimi:
SW tuşuna basılı tut → LED yanar → LED söndüğünde SW'yi bırak → kumandadan 3 tuşuna bas → 3. Mod aktif

4. Mod K1–K3 Toggle / K4–K6 Anlık

K1–K3: Toggle / Bağımsız Aç-Kapa
K4–K6: Anlık / Momentary

K1–K3 arasındaki röleler bağımsız aç/kapa şeklinde çalışır. Bir tuşa bir kez basıldığında ilgili röle açılır, aynı tuşa tekrar basıldığında kapanır.

K4–K6 arasındaki röleler yalnızca kumanda tuşuna basıldığı sürece aktif olur. Tuş bırakıldığında ilgili röle kapanır.

Mod seçimi:
SW tuşuna basılı tut → LED yanar → LED söndüğünde SW'yi bırak → kumandadan 4 tuşuna bas → 4. Mod aktif

5. Mod K1 Toggle / K2–K6 Anlık

K1: Toggle / Bağımsız Aç-Kapa
K2–K6: Anlık / Momentary

K1 rölesi bağımsız aç/kapa şeklinde çalışır. Kumandanın 1 numaralı tuşuna bir kez basıldığında K1 açılır, aynı tuşa tekrar basıldığında kapanır.

K2–K6 arasındaki röleler anlık çalışır. İlgili kumanda tuşuna basıldığı sürece röle aktif olur, tuş bırakıldığında kapanır.

Mod seçimi:
SW tuşuna basılı tut → LED yanar → LED söndüğünde SW'yi bırak → kumandadan 5 tuşuna bas → 5. Mod aktif

6. Mod K1–K2 Anlık / K3–K6 Interlock

K1–K2: Anlık / Momentary
K3–K6: Interlock / Kilitlemeli

K1 ve K2 röleleri yalnızca kumanda tuşuna basıldığı sürece aktif olur. Tuş bırakıldığında ilgili röle kapanır.

K3–K6 arasındaki röleler aynı Interlock grubu içerisinde çalışır. Bu grupta bir kanal aktifken başka bir kanal seçildiğinde önceki röle kapanır ve yeni seçilen röle aktif olur.

Örnek:
K3 aktifken K5'e basılırsa K3 kapanır ve K5 açılır.

Mod seçimi:
SW tuşuna basılı tut → LED yanar → LED söndüğünde SW'yi bırak → kumandadan 6 tuşuna bas → 6. Mod aktif

Çalışma Modunu Değiştirme

Kullanım sırasında farklı bir çalışma moduna geçmek istediğinizde kumanda eşleştirme ve mod seçme işlemini yeniden yapmanız yeterlidir.

Örneğin sistem 1. Modda çalışırken 6. Moda geçirmek için:

SW tuşuna basılı tut → LED yanar → LED söndüğünde SW'yi bırak → kumandadan 6'ya bas → 6. Mod aktif

Yeni eşleştirme sonrasında alıcı seçilen çalışma şekline göre çalışmaya başlar.

Röle Çıkışlarının Kullanımı

• COM: Ortak kontak

• NO – Normally Open: Röle pasifken açık kontak

• NC – Normally Closed: Röle pasifken kapalı kontak

Yüksek gerilim veya yüksek güçlü cihazlarda uygun kablo kesiti, izolasyon ve elektriksel güvenlik önlemleri kullanılmalıdır.

İlk Test İçin Önerilen Yöntem

Ürünü ilk kez kullanırken röle çıkışlarına yük bağlamadan test edilmesi önerilir.

1. Karta 12V DC besleme verin.
2. Kart üzerindeki SW tuşuna basılı tutun.
3. LED söndüğünde SW tuşunu bırakın.
4. Kumandadan istediğiniz çalışma moduna karşılık gelen 1–6 numaralı tuşlardan birine basın.
5. Eşleştirme tamamlandıktan sonra kumandanın 1–6 tuşlarını tek tek deneyin.
6. Rölelerin seçilen çalışma moduna uygun şekilde çekip bıraktığını kontrol edin.
7. Gerekirse multimetrenin süreklilik ölçümünü kullanarak röle kontaklarını kontrol edin.
8. Çalışma doğrulandıktan sonra kontrol edilecek yükleri bağlayın.

Paket İçeriği

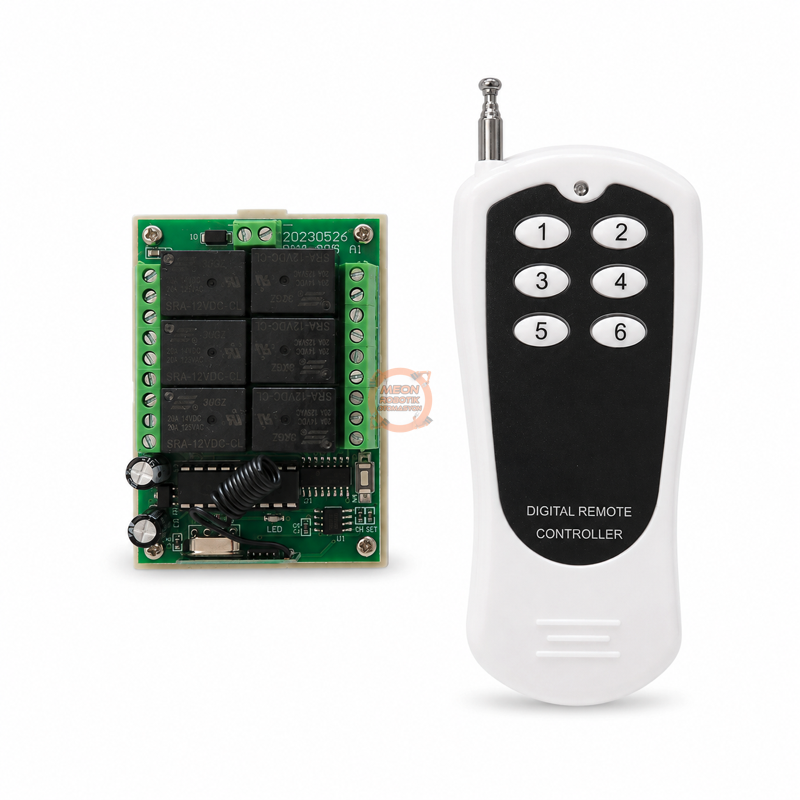

• 1 Adet 6 Kanal 433 MHz RF röle alıcı kartı – kutulu
• 1 Adet 6 tuşlu kablosuz RF kumanda

Kumanda pili – hediyedir.
