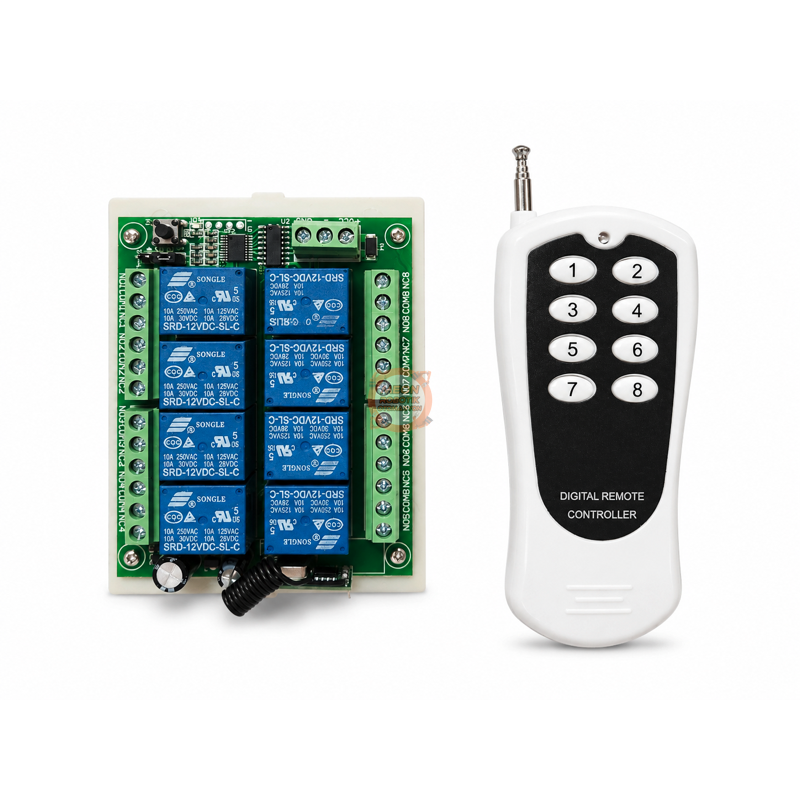

RF alıcı, 433 MHz kablosuz haberleşme kullanarak 8 ayrı kanalın uzaktan kontrol edilmesini sağlayan DC 12V alıcı modülüdür. Kumanda üzerinden farklı çıkışların kablosuz olarak kontrol edilmesine imkân verir. Otomasyon, uzaktan açma-kapama ve çok kanallı kontrol uygulamalarında kullanılabilir.

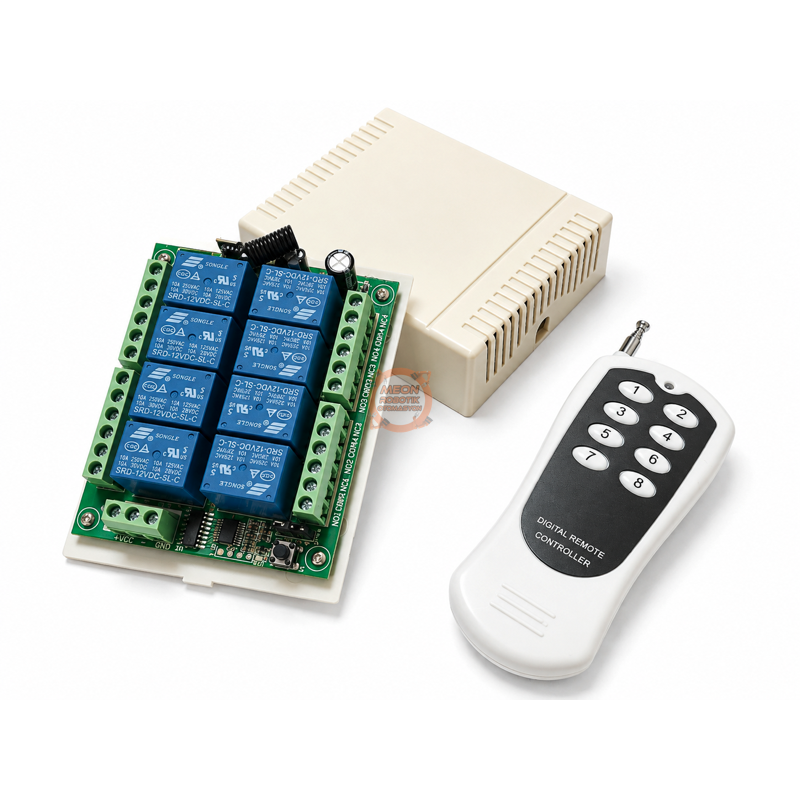

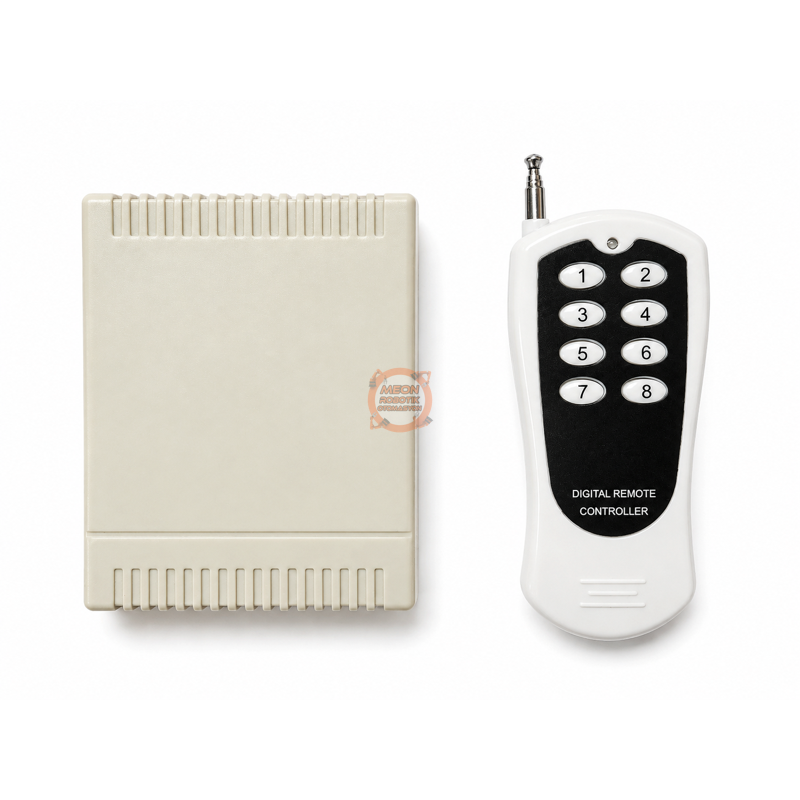

8 kanallı yapısı sayesinde tek bir alıcı üzerinden birden fazla devrenin kontrol edilmesine olanak tanır. Alıcı kartı koruyucu kutu içerisinde bulunur ve ürünle birlikte kablosuz kumanda gönderilir.

Uygun açık alan koşullarında yaklaşık 200 metreye kadar kontrol mesafesi elde edilebilir. Gerçek kullanım mesafesi; araya giren duvarlar, metal yüzeyler, çevredeki RF parazitleri, anten konumu ve kullanım ortamına bağlı olarak değişebilir.

Kanal çalışma modları, kumanda eşleştirme işlemi ve detaylı kullanım adımları için aşağıda yer alan kapsamlı kullanım ve mod açıklamasını inceleyebilirsiniz.

Öne Çıkan Özellikler

• 8 ayrı kontrol kanalı
• 433 MHz kablosuz RF kontrol
• DC 12V çalışma gerilimi
• Uygun açık alan koşullarında yaklaşık 200 metreye kadar kontrol mesafesi
• Kutulu alıcı kartı
• Kablosuz kumanda

Kullanım Alanları

• Uzaktan açma-kapama sistemleri
• Otomasyon uygulamaları
• Elektriksel yüklerin kablosuz kontrolü
• Çok kanallı kontrol sistemleri
• DIY elektronik projeleri

Teknik Özellikler


Çalışma modları Eşleştirme ve Kullanım

RF 8 kanal alıcı modülü, uyumlu RF kumanda üzerinden 8 ayrı röle çıkışını kablosuz olarak kontrol etmek için kullanılır. Kart üzerinde bulunan öğrenme/eşleştirme tuşu sayesinde kumanda alıcı karta tanıtılabilir.

Modül üzerinde K1–K8 olmak üzere 8 adet röle kanalı bulunur. Rölelerin çalışma şekli kumanda üzerinden değil, kart üzerinde bulunan 1–2 ve 3–4 jumper pinlerinin konumuna göre belirlenir.

Kart toplam 4 farklı çalışma moduna sahiptir. Kanallar seçilen moda göre anlık, bağımsız aç/kapa veya birbirini kilitleyen şekilde çalışabilir.

İlk Çalıştırma

Modülü kullanmadan önce bağlantıların doğru yapıldığından emin olun.

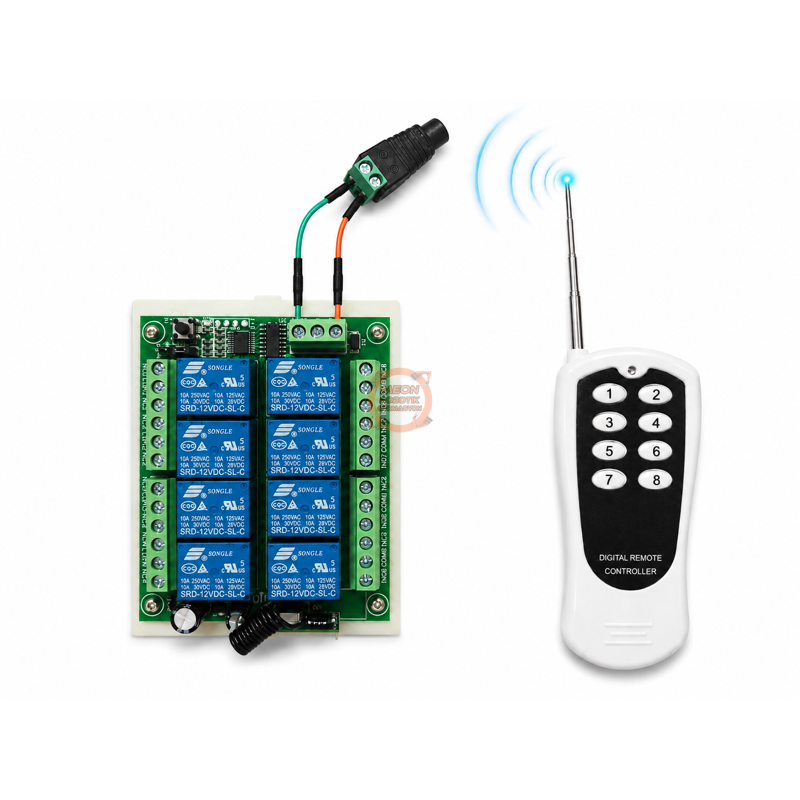

1. Alıcı modülüne 12V DC besleme bağlayın.
2. İlk test sırasında röle çıkışlarına yüksek gerilimli veya güçlü bir yük bağlamadan sistemi test etmeniz önerilir.
3. Kart enerjilendirildikten sonra kumandayı alıcı karta tanıtın.
4. Kullanmak istediğiniz çalışma moduna göre kart üzerindeki jumper bağlantılarını ayarlayın.
5. Eşleştirme tamamlandıktan sonra kumandadaki 1–8 tuşlarla K1–K8 rölelerini kontrol edin.

Çalışma Modu Seçimi

Çalışma Şekillerinin Açıklaması

1-Anlık / Momentary

Anlık çalışma modunda röle, kumanda tuşuna basıldığı sürece aktif durumda kalır.

Tuş bırakıldığında ilgili röle tekrar kapanır.

Çalışma mantığı:

Basılı tut → Röle aktif
Tuşu bırak → Röle pasif

Bu çalışma şekli; kapı açma sistemleri, zil, solenoid, kontaktör tetikleme ve yalnızca komut verildiği sürece çalışması gereken uygulamalarda kullanılabilir.

2-Toggle / Bağımsız Aç-Kapa

Toggle çalışma şeklinde kumandadaki ilgili tuşa bir kez basıldığında röle aktif olur ve açık kalır.

Aynı tuşa tekrar basıldığında röle kapanır.

Çalışma mantığı:

1. basış → Röle açık
2. basış → Röle kapalı

Toggle olarak çalışan kanallar birbirinden bağımsızdır. Bir rölenin açılması veya kapanması diğer rölelerin durumunu değiştirmez.

Örneğin K1 açıkken K2 de açılabilir ve iki röle aynı anda aktif durumda kalabilir.

3-Interlock / Kilitlemeli

Interlock çalışma şeklinde aynı grup içerisinde yalnızca bir röle aktif kalabilir.

Başka bir kanal seçildiğinde önceki aktif röle otomatik olarak kapanır ve yeni seçilen röle aktif olur.

Örneğin:

K1 aktif → K2'ye bas → K1 kapanır, K2 açılır.

Bu çalışma şekli aynı anda yalnızca tek bir çıkışın aktif olması gereken uygulamalarda kullanılabilir.

Kumanda Eşleştirme ve Çalışma Modu Seçimi

Kart üzerindeki öğrenme tuşu, kullanılacak RF kumandayı alıcı karta tanıtmak için kullanılır.

Çalışma modu bu işlem sırasında seçilmez. Çalışma modu jumper bağlantılarıyla belirlenir.

Eşleştirme İşlemi

1. Alıcı karta 12V DC besleme verin.
2. Kart üzerindeki öğrenme/eşleştirme tuşuna 1 kez basın.
3. Ardından kumanda üzerindeki 1 numaralı tuşa basın.
4. Kumanda alıcı karta tanıtılmış olur.
5. Eşleştirmeden sonra kumandanın 1–8 tuşları ilgili K1–K8 röle çıkışlarını kontrol eder.

Önemli: Kumanda üzerindeki 1 numaralı tuşa eşleştirme sırasında basılması Mod 1'i seçmez. Bu işlem yalnızca kumandanın alıcı karta tanıtılması içindir. Rölelerin çalışma modu kart üzerindeki jumperlarla belirlenir.

1. Mod K1–K8 Anlık / Momentary

K1–K8: Anlık / Momentary

Bu modda 8 rölenin tamamı anlık çalışır. Kumanda tuşuna basıldığı sürece ilgili röle aktif olur, tuş bırakıldığında kapanır.

Mod seçimi:
Kart üzerinde jumper kullanılmaz → 1. Mod aktif

2. Mod K1–K8 Toggle / Bağımsız Aç-Kapa

K1–K8: Toggle / Bağımsız Aç-Kapa

Bu modda tüm röleler birbirinden bağımsız çalışır. Bir tuşa bir kez basıldığında ilgili röle açılır, aynı tuşa tekrar basıldığında kapanır.

Birden fazla röle aynı anda açık tutulabilir.

Örnek:
K1 açıkken K2 de açılabilir. K1 ve K2 aynı anda aktif kalabilir.

Mod seçimi:
Kart üzerindeki 1–2 pinlerini jumper ile kısa devre et → 2. Mod aktif

3. Mod K1–K8 Interlock / Kilitlemeli

K1–K8: Interlock / Kilitlemeli

Bu modda 8 kanal aynı kilitleme grubu içerisinde çalışır. Bir röle aktifken başka bir kanal seçildiğinde önceki röle kapanır ve yeni seçilen röle aktif olur.

Aynı anda yalnızca bir röle aktif kalabilir.

Örnek:
K1 açıkken K2'ye basılırsa K1 kapanır ve K2 açılır.

Mod seçimi:
Kart üzerindeki 3–4 pinlerini jumper ile kısa devre et → 3. Mod aktif

4. Mod K1–K4 Anlık + K5–K8 Toggle

K1–K4: Anlık / Momentary
K5–K8: Toggle / Bağımsız Aç-Kapa

Bu modda ilk 4 kanal anlık, son 4 kanal ise bağımsız aç/kapa şeklinde çalışır.

K1–K4 arasındaki röleler, kumanda tuşuna basıldığı sürece aktif olur ve tuş bırakıldığında kapanır.

K5–K8 arasındaki röleler ise bir basışta açılır, aynı tuşa tekrar basıldığında kapanır. Bu kanallar birbirinden bağımsızdır ve birden fazla kanal aynı anda açık tutulabilir.

Örnek:
K1 tuşuna basılı tutulduğunda K1 aktif olur, tuş bırakıldığında kapanır.
K5'e bir kez basıldığında K5 açılır ve açık kalır. K6'ya basıldığında K6 da açılabilir ve K5 açık kalmaya devam eder.

Mod seçimi:
Kart üzerindeki 1–2 ve 3–4 pinlerinin her ikisini de jumper ile kısa devre et → 4. Mod aktif
