433 MHz Süperheterodin RF Alıcı Modülü ve Helisel Anten Seti – 2 Modül 2 Anten

433 MHz Süperheterodin RF Alıcı Modülü ve Helisel Anten Seti – 2 Modül 2 Anten

RF alıcı seti, 433,92 MHz frekansında çalışan ASK ve OOK tabanlı kablosuz vericilerden gelen sinyalleri almak için hazırlanmış iki alıcı modülü ve iki helisel antenden oluşur. Modüller alınan radyo sinyalini demodüle ederek mikrodenetleyici, kod çözücü veya kontrol devresi tarafından işlenebilen ham dijital veri çıkışına dönüştürür. Arduino, ESP tabanlı kartlar, PIC, AVR ve benzeri geliştirme sistemlerinde uzaktan kumanda sinyallerinin okunması, kablosuz sensör verilerinin alınması ve basit tek yönlü haberleşme uygulamalarında kullanılabilir.

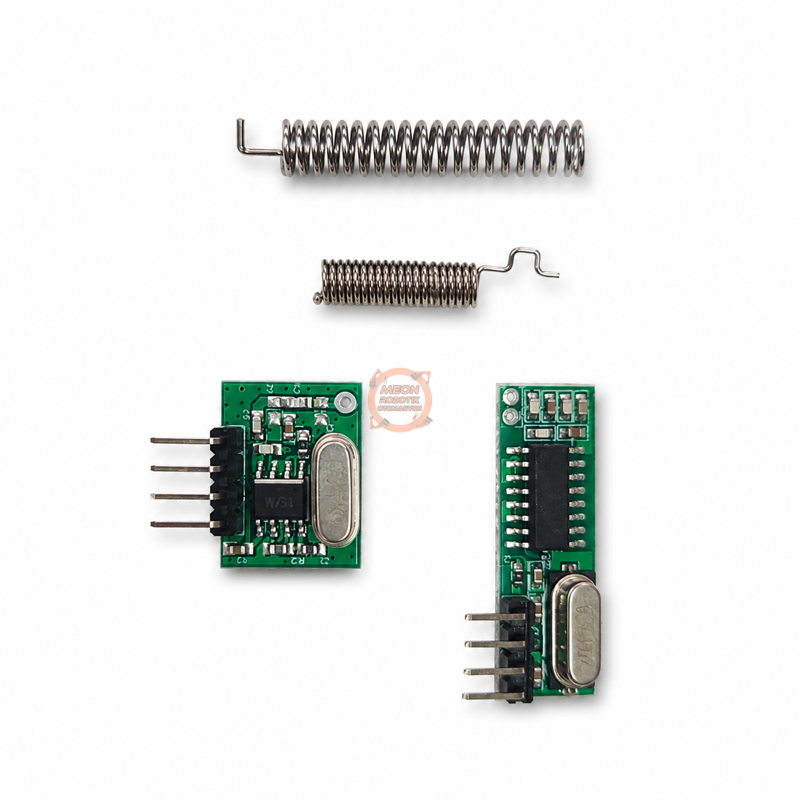

Set içerisinde iki farklı fiziksel yapıya sahip 433 MHz alıcı kartı bulunmaktadır. Uzun yapılı kartın arka yüzünde RX470C-V01 model kodu ile ANT, VCC, DATA ve GND bağlantı işaretleri görülmektedir. Diğer kart daha kompakt, kare biçimli ve dört bağlantı pinli bir alıcı modülüdür.

Her iki kart da yalnızca alıcı işlevi görür. Başka bir cihaza veri göndermez ve tek başına röle, motor veya yük çalıştırmaz. DATA çıkışından alınan sinyalin kullanılabilmesi için uygun bir mikrodenetleyici yazılımı, kod çözücü entegre veya alıcı kontrol devresi gerekir.

Bu modüller Wi-Fi, Bluetooth, LoRa veya seri UART alıcıları değildir. Çıkışlarında doğrudan metin ya da hazır komut üretmek yerine, vericinin oluşturduğu ASK/OOK darbelerinin demodüle edilmiş dijital biçimini sunarlar.

Süperheterodin Alıcı Ne İşe Yarar?

Süperheterodin alıcı yapısında anten üzerinden alınan yüksek frekanslı RF sinyali, dahili osilatör ve karıştırıcı devresi kullanılarak daha düşük bir ara frekansa dönüştürülür. Sinyal daha sonra filtrelenir, yükseltilir ve demodüle edilerek DATA çıkışına aktarılır.

Bu yapı, basit süperrejeneratif alıcılara kıyasla genellikle:

• Daha kararlı çalışma frekansı
• Daha iyi seçicilik
• Daha yüksek alıcı hassasiyeti
• Besleme ve sıcaklık değişimlerinden daha az etkilenme
• Yakındaki istenmeyen sinyallere karşı daha iyi filtreleme
• Daha tutarlı veri çıkışı

sağlayabilir.

Süperheterodin yapı, sinyalin iletişim protokolünü çözmez. Sabit kod, öğrenen kod veya sensör protokolünün çözümlenmesi mikrodenetleyici yazılımı ya da harici kod çözücü tarafından gerçekleştirilir.

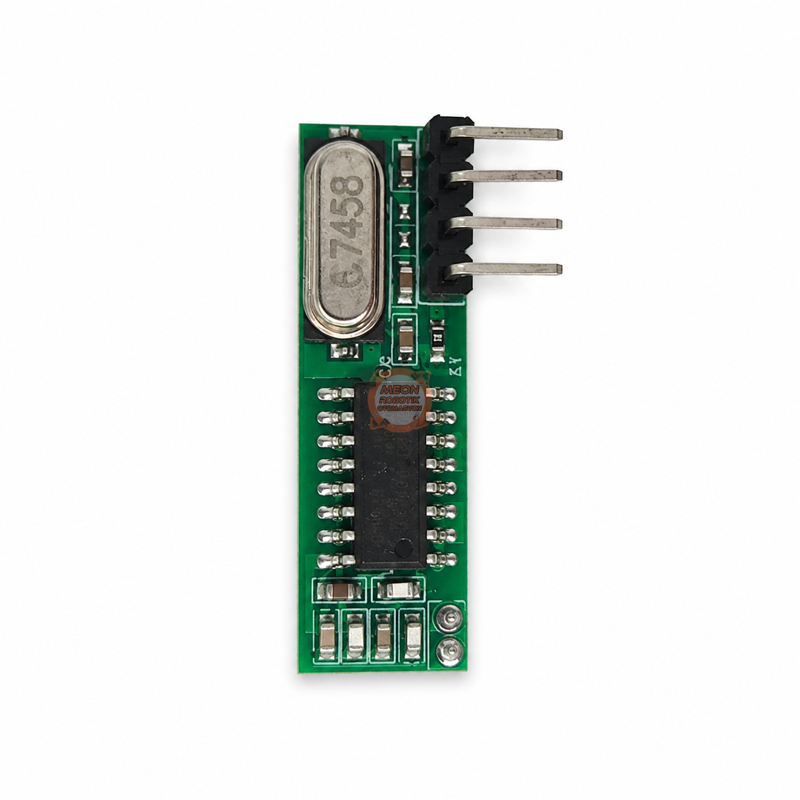

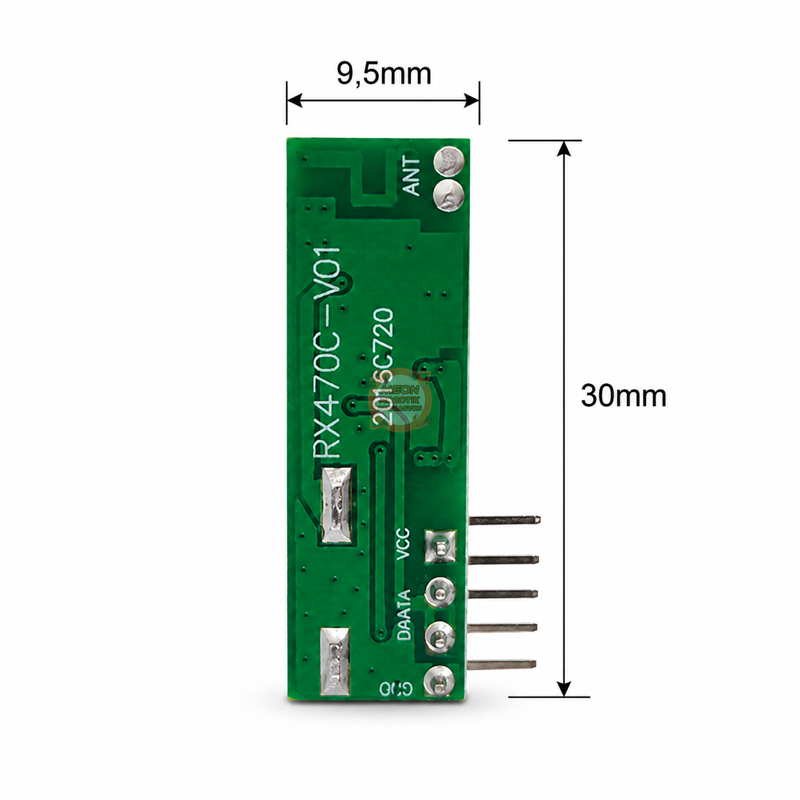

RX470C-V01 Uzun Tip Alıcı Modülü

Kart üzerinde RX470C-V01 model kodu yer almaktadır. RX470 ailesi alıcı modülleri, 433,92 MHz ASK/OOK haberleşme uygulamaları için tasarlanmış düşük güçlü süperheterodin alıcılardır.

RX470-4 teknik bilgilerine göre modül:

• 433,92 MHz merkez frekansında çalışır.
• ASK ve OOK modülasyonunu destekler.
• Demodüle edilmiş ham dijital veri çıkışı verir.
• 2,2–5 V DC besleme aralığında kullanılabilir.
• Yaklaşık −108 dBm alıcı hassasiyetine sahiptir.
• Yaklaşık 2,1 mA çalışma akımıyla düşük güç tüketir.
• Nominal olarak yaklaşık 2–10 kbit/sn veri hızlarında kullanılabilir.
• Haricî anten bağlantısını destekler.

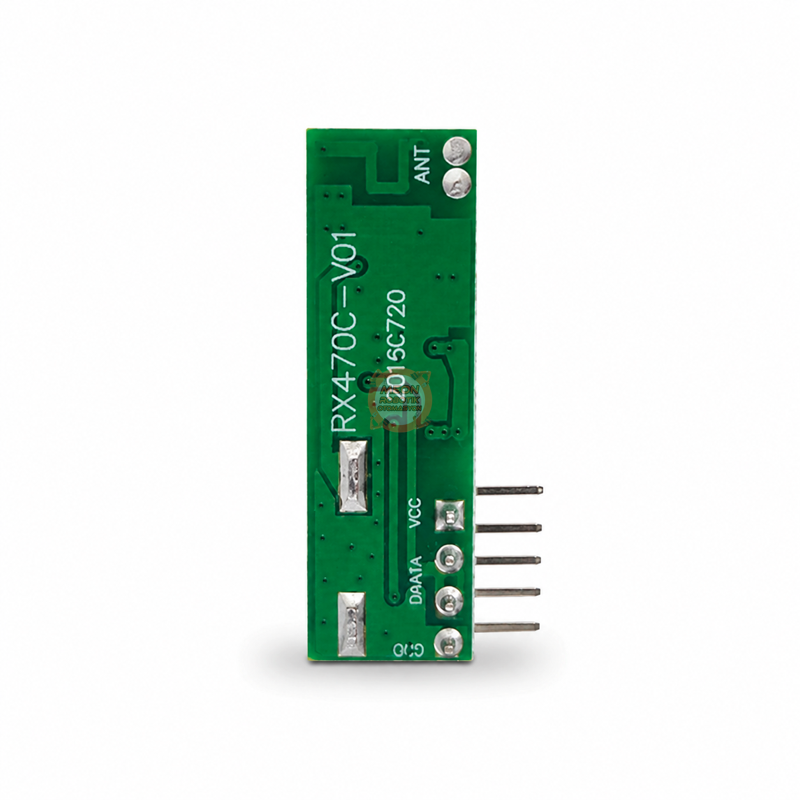

Kart üzerindeki baskıda ANT, VCC, DATA ve GND bağlantıları görülmektedir. Bağlantı yapılırken PCB üzerindeki yazılar esas alınmalıdır.

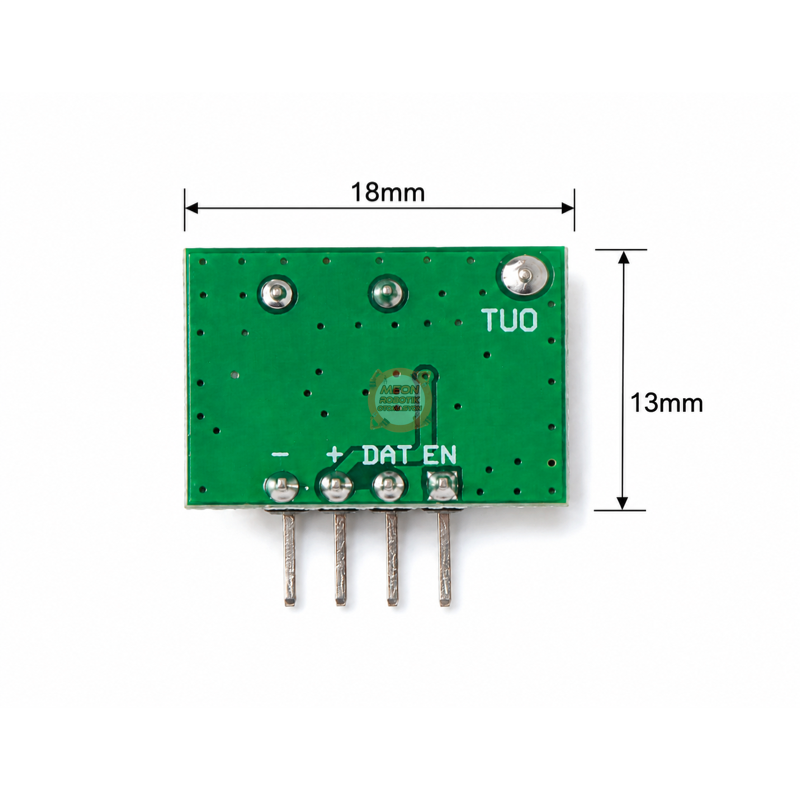

Kompakt Dört Pinli Alıcı Modülü

Setteki ikinci kart, kompakt kare PCB yapısına, dört adet bağlantı pinine ve haricî anten lehimleme noktasına sahiptir. Kart üzerinde frekans belirleme ve alıcı devresinde kullanılan metal rezonatör ile RF alıcı entegresi bulunmaktadır.

Bu kart da 433 MHz ASK/OOK sinyallerini alarak ham dijital veri çıkışı üretmek amacıyla kullanılır. Ancak kart üzerinde okunabilir ve doğrulanabilir bir üretici model kodu bulunmadığından; çalışma akımı, kesin hassasiyet ve maksimum veri hızı gibi modele bağlı değerler RX470C-V01 modülünden kopyalanmamıştır.

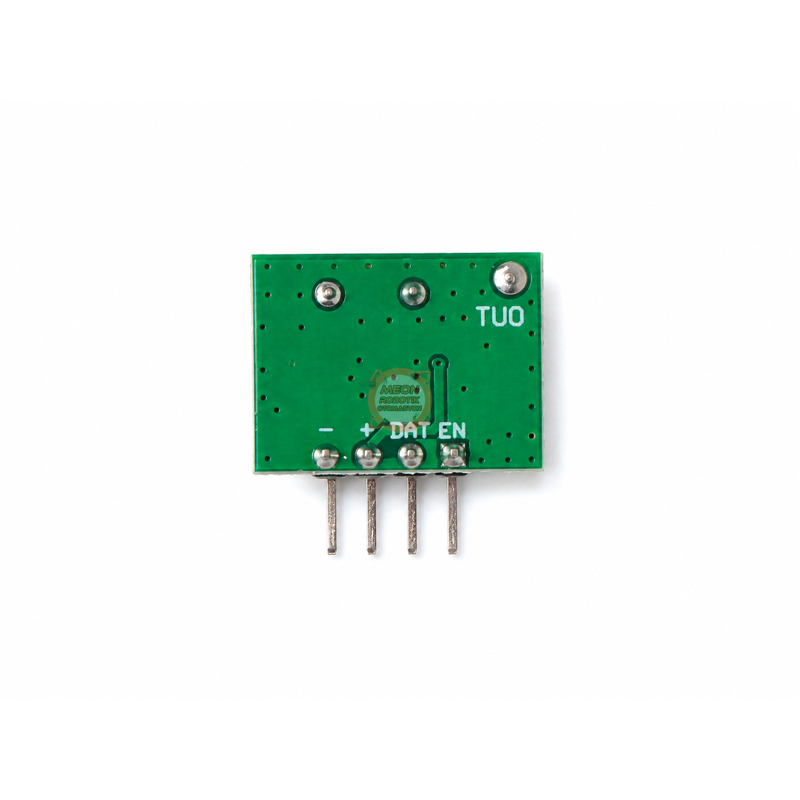

Kompakt modülün bağlantısında kart üzerindeki eksi/GND, artı/VCC ve DATA işaretleri dikkate alınmalıdır. Dört pinli 433 MHz alıcı kartlarında iki DATA pini veya etkinleştirme pini gibi farklı düzenler bulunabildiğinden, işareti kesin okunmayan pinlere tahmine dayalı bağlantı yapılmamalıdır.

Öne Çıkan Özellikler

• İki farklı 433 MHz süperheterodin alıcı modülü
• RX470C-V01 uzun tip alıcı kartı
• Kompakt dört pinli alıcı kartı
• ASK ve OOK modülasyonlu sinyalleri almaya uygun yapı
• Mikrodenetleyici tarafından okunabilen ham dijital DATA çıkışı
• Haricî anten bağlanabilen PCB tasarımı
• İki farklı boyda helisel anten
• Düşük güç tüketimli alıcı uygulamalarına uygunluk
• Uzaktan kumanda ve kablosuz sensör projelerinde kullanım
• Lehimlenebilir standart pin ve anten bağlantıları
• Kod çözücü devrelerle kullanılabilme
• Breadboard ve prototip devrelere bağlanabilen pin yapısı

Kullanım Alanları

• Arduino ile 433 MHz uzaktan kumanda sinyali okuma
• ESP8266 ve ESP32 tabanlı RF alıcı projeleri
• PIC ve AVR mikrodenetleyici uygulamaları
• Kablosuz sıcaklık ve çevre sensörlerinden veri alma
• 433 MHz kapı zili ve buton sinyallerini algılama
• Kablosuz alarm ve güvenlik sistemi prototipleri
• Garaj, bariyer ve otomasyon kumandası geliştirme
• PT2262, EV1527 ve benzeri kodlamalara sahip vericilerle alıcı devresi geliştirme
• Kablosuz anahtar ve röle kontrol sistemleri
• Hava istasyonu ve uzaktan sensör uygulamaları
• Akıllı ev ve IoT projelerinde 433 MHz sinyal yakalama
• Elektronik eğitim, test ve prototipleme çalışmaları

Vericinin yalnızca 433 MHz frekansta çalışması tek başına uyumluluk için yeterli değildir. Verici ve alıcının frekansı, modülasyon türü, veri hızı ve kullanılan kodlama veya protokol birbiriyle uyumlu olmalıdır.

Teknik Özellikler

RX470C-V01 Teknik Özellikleri

Belirtilen RX470C-V01 değerleri aynı ailedeki RX470-4 teknik dokümanlarına dayanmaktadır. Üretim serisine ve kart üzerindeki alıcı entegresine bağlı küçük farklılıklar bulunabilir.

Elektriksel ve Bağlantı Bilgileri


RX470C-V01 Bağlantıları

Kartın arka yüzündeki baskı esas alınarak bağlantı yapılmalıdır. Pin sırası, modülün tutulduğu yöne göre değişmiş gibi görünebileceğinden yalnızca internet üzerindeki genel pin çizimlerine bakılarak bağlantı yapılmamalıdır.

Kompakt Modül Bağlantıları

Arduino ile Kullanım

Temel bağlantı mantığında alıcı modülün:

• VCC pini Arduino’nun uygun besleme çıkışına,
• GND pini Arduino GND bağlantısına,
• DATA pini dijital giriş pinlerinden birine,
• Helisel anteni ANT lehim noktasına

bağlanır.

Arduino ile kullanırken alıcının DATA çıkışı sürekli temiz bir lojik seviye üretmeyebilir. Ortamda geçerli bir yayın olmadığında otomatik kazanç kontrolü nedeniyle çıkışta gürültü darbeleri görülebilir. Bu davranış arıza anlamına gelmez. Yazılımın geçerli darbe sürelerini, tekrarları ve protokol yapısını ayıklaması gerekir.

Sabit kodlu uzaktan kumandaları okumak için rc-switch, genel ASK veri haberleşmesi için RadioHead RH_ASK gibi yazılım kütüphaneleri kullanılabilir. Ancak kütüphane desteği kullanılan kumandanın protokolüne bağlıdır. Rolling code kullanan otomobil, alarm veya güvenlik kumandaları basit şekilde kopyalanamayabilir.

3,3 V ile çalışan ESP8266, ESP32 veya benzeri kartlarda DATA çıkışının lojik seviyesi kontrol edilmelidir. Alıcı 5 V ile besleniyorsa DATA çıkışı doğrudan 3,3 V toleranslı olmayan girişe uygulanmamalıdır. Gerekirse uygun seviye dönüştürme veya gerilim bölücü devresi kullanılmalıdır.

Anten Kullanımı

Paket içerisinde iki farklı boyda helisel anten bulunmaktadır. Anten, modül üzerindeki ANT olarak işaretlenmiş lehim noktasına mümkün olduğunca kısa ve sağlam bir bağlantıyla lehimlenmelidir.

Anten kullanılırken:

• Anteni doğrudan GND veya VCC pinine bağlamayın.
• Anteni metal gövdeye temas ettirmeyin.
• Anteni güç kabloları, motorlar, röleler ve anahtarlamalı güç kaynaklarından uzak tutun.
• Anteni PCB yüzeyine tamamen yatırmak yerine mümkün olduğunca açık konumda kullanın.
• Anten bağlantısına uzun ve gelişigüzel ara kablo eklemeyin.
• Metal kutu içerisinde kullanım alım mesafesini önemli ölçüde azaltabilir.

433,92 MHz için çeyrek dalga düz tel antenin teorik uzunluğu yaklaşık 17,3 cm’dir. Paketteki helisel antenler, bu elektriksel uzunluğu daha kompakt bir fiziksel yapı içinde sağlamaya yönelik antenlerdir. Helisel antenlerin tam eşleşmesi kartın RF giriş tasarımına, antenin sarımına ve montaj koşullarına bağlıdır.

İki antenin fiziksel boyutlarının farklı olması, mutlaka büyük antenin uzun karta ve küçük antenin kare karta ait olduğu anlamına gelmez. Kart üzerinde açık bir eşleştirme bilgisi bulunmadığından antenler kullanım ortamında denenerek en kararlı alımı sağlayan kombinasyon tercih edilebilir.

Menzil Hakkında

Bu tür RF alıcı modülleri için tek ve kesin bir haberleşme mesafesi vermek doğru değildir. Gerçek menzil aşağıdaki unsurlara bağlıdır:

• Vericinin çıkış gücü
• Verici ve alıcı antenlerinin türü
• Antenlerin konumu ve yönü
• Vericinin besleme gerilimi
• Veri hızı ve protokol yapısı
• Bina duvarları ve metal yüzeyler
• Yakındaki 433 MHz cihazlar
• Elektrik motorları ve anahtarlamalı güç kaynakları
• Alıcının besleme hattındaki gürültü
• Vericinin frekans doğruluğu
• Ortamın açık veya kapalı olması

Uygun anten, temiz besleme ve açık görüş koşullarında onlarca metre mesafe elde edilebilir. Ancak bu değer garanti edilen bir menzil değildir; kapalı ortamda ve yoğun RF paraziti bulunan alanlarda mesafe belirgin şekilde azalabilir.

Uyumluluk

Modüller genel olarak aşağıdaki sistemlerle birlikte kullanılabilir:

• Arduino Uno, Nano, Mega ve benzeri kartlar
• ESP8266 ve ESP32 geliştirme kartları
• Raspberry Pi ile uygun giriş seviyesi ve yazılım kullanımı
• PIC, AVR ve STM32 mikrodenetleyiciler
• ASK/OOK çıkışlı 433,92 MHz verici modülleri
• Uygun sabit kodlu RF uzaktan kumandalar
• PT2262, SC2262 ve EV1527 gibi kodlayıcılara dayalı vericiler
• Haricî kod çözücü ve alıcı kontrol devreleri

Uyumluluk yalnızca frekansa göre belirlenemez. FSK, LoRa, Bluetooth, Zigbee, Wi-Fi veya farklı modülasyon kullanan vericiler bu alıcılarla çalışmaz.

Kullanım ve Güvenlik Notları

• Besleme bağlantısını yapmadan önce VCC ve GND pinlerini kart üzerindeki baskıdan kontrol edin.
• Ters polarite uygulamayın.
• RX470C-V01 modülüne 5 V DC üzeri gerilim uygulamayın.
• DATA çıkışına doğrudan röle, motor, LED şerit veya yüksek akımlı yük bağlamayın.
• Röle ve motorlar için uygun sürücü transistörü veya röle modülü kullanın.
• Besleme hattına modüle yakın konumda bir bypass kondansatörü eklemek gürültüyü azaltmaya yardımcı olabilir.
• DATA hattını motor ve yüksek akım kablolarından uzak tutun.
• Anteni besleme altında lehimlemeyin.
• Modüller şifreleme veya güvenli kimlik doğrulama sağlamaz.
• Güvenlik açısından kritik kapı, alarm ve erişim uygulamalarında yalnızca ham RF alımına güvenilmemelidir.
• Türkiye’de radyo frekansı kullanımı ilgili mevzuat, çıkış gücü ve kısa mesafeli cihaz kurallarına uygun olmalıdır.

Paket İçeriği

• 1 adet RX470C-V01 uzun tip 433 MHz süperheterodin alıcı modülü
• 1 adet kompakt dört pinli 433 MHz süperheterodin alıcı modülü
• 1 adet büyük helisel anten
• 1 adet küçük helisel anten

Kaynaklar ve Dokümanlar

RX470/RX470-4 ürün özellikleri ve bağlantı bilgileri

SYN470R süperheterodin ASK/OOK alıcı entegresi teknik dokümanı

Süperheterodin 433 MHz alıcıların çalışma yapısı ve RXB6 teknik dokümanı

Arduino ile 433 MHz ASK/OOK alıcı kullanımı
