4 Kanal Çift Yönlü Lojik Seviye Dönüştürücü 3.3V-5V Modül

4 Kanal Çift Yönlü Lojik Seviye Dönüştürücü 3.3V-5V Modül

Lojik dönüştürücü, 3.3V ve 5V lojik seviyeleriyle çalışan mikrodenetleyici, sensör ve haberleşme modülleri arasında güvenli veri iletişimi sağlayan 4 kanallı çift yönlü bir modüldür. Dijital sinyal seviyelerini uyumlu hale getirerek düşük gerilimle çalışan bileşenlerin daha yüksek lojik seviyesine sahip sistemlerle haberleşmesini sağlar.

Modül üzerindeki dört bağımsız kanal, sinyalleri her iki yönde otomatik olarak dönüştürebilir. Haricî bir yön kontrol pinine ihtiyaç duyulmaması, bağlantı ve kullanım işlemlerini kolaylaştırır. Çift yönlü veri aktarımını destekleyen yapısı sayesinde özellikle I2C haberleşmesinde kullanılan SDA ve SCL hatları için uygundur.

Lojik dönüştürücü, Arduino, Raspberry Pi, ESP32 ve ESP8266 gibi geliştirme kartlarının farklı çalışma seviyelerine sahip sensör, ekran ve modüllerle bağlantı kurmasına yardımcı olur. I2C bağlantılarının yanı sıra UART, TTL seri haberleşme ve uygun hızlardaki dijital SPI sinyallerinde de kullanılabilir.

Bu modül bir voltaj regülatörü veya güç dönüştürücü değildir. Bağlanan cihazların besleme voltajını değiştirmez; yalnızca dijital veri hatlarındaki lojik sinyal seviyelerini dönüştürür. Düşük gerilim kaynağı LV pinine, yüksek gerilim kaynağı HV pinine ve her iki sistemin toprak bağlantıları GND pinlerine bağlanmalıdır.

BSS138 MOSFET tabanlı devre yapısına sahip olan lojik dönüştürücü, standart 3.3V-5V uygulamalarında pratik ve güvenilir bir bağlantı çözümü sunar. Düşük gerilim tarafı uygun bağlantı koşullarında 1.8V seviyesinden başlayabilir. Yüksek gerilim tarafı daha geniş bir aralığı destekleyebilse de ürünün önerilen ve yaygın kullanım alanı 3.3V ile 5V arasındaki dijital sinyallerdir.

Lojik dönüştürücü, farklı lojik gerilimlerle çalışan elektronik bileşenlerin birbirleriyle iletişim kurmasını sağlayan bir sinyal dönüştürme modülüdür. Dört adet bağımsız kanal üzerinden düşük ve yüksek gerilim tarafları arasında çift yönlü veri aktarımı gerçekleştirir.

Modül, özellikle 3.3V seviyesinde çalışan sensör veya mikrodenetleyicilerin 5V lojik seviyesine sahip cihazlara güvenli şekilde bağlanmasında kullanılır.

Kullanım Alanları

• Arduino projeleri
• Raspberry Pi uygulamaları
• ESP32 ve ESP8266 projeleri
• I2C sensör bağlantıları
• OLED ve LCD ekran uygulamaları
• UART ve TTL seri haberleşme
• Robotik sistemler
• Otomasyon panoları
• Elektronik devreler
• DIY ve prototipleme projeleri

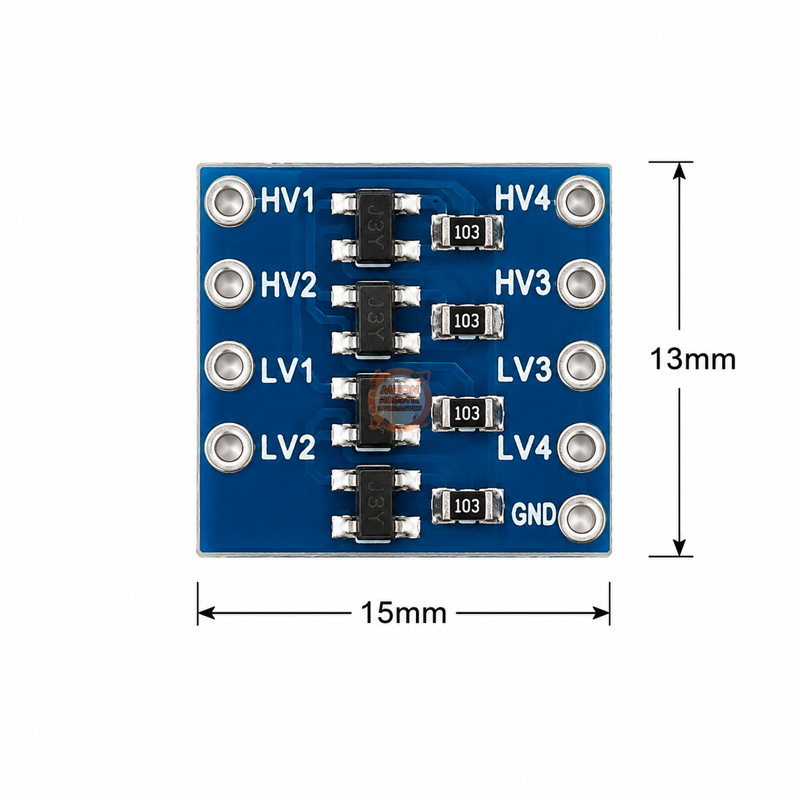

Bağlantı Bilgileri

• Düşük gerilim kaynağı LV pinine bağlanır.
• Yüksek gerilim kaynağı HV pinine bağlanır.
• Düşük ve yüksek gerilim taraflarının GND hatları ortaklanır.
• LV1-LV4 pinleri düşük gerilim tarafındaki sinyal bağlantılarıdır.
• HV1-HV4 pinleri yüksek gerilim tarafındaki sinyal bağlantılarıdır.
• LV1-HV1, LV2-HV2, LV3-HV3 ve LV4-HV4 pinleri karşılıklı kanal olarak çalışır.
• I2C kullanımında SDA ve SCL hatları iki ayrı kanala bağlanır.

Teknik Özellikler

Paket İçeriği

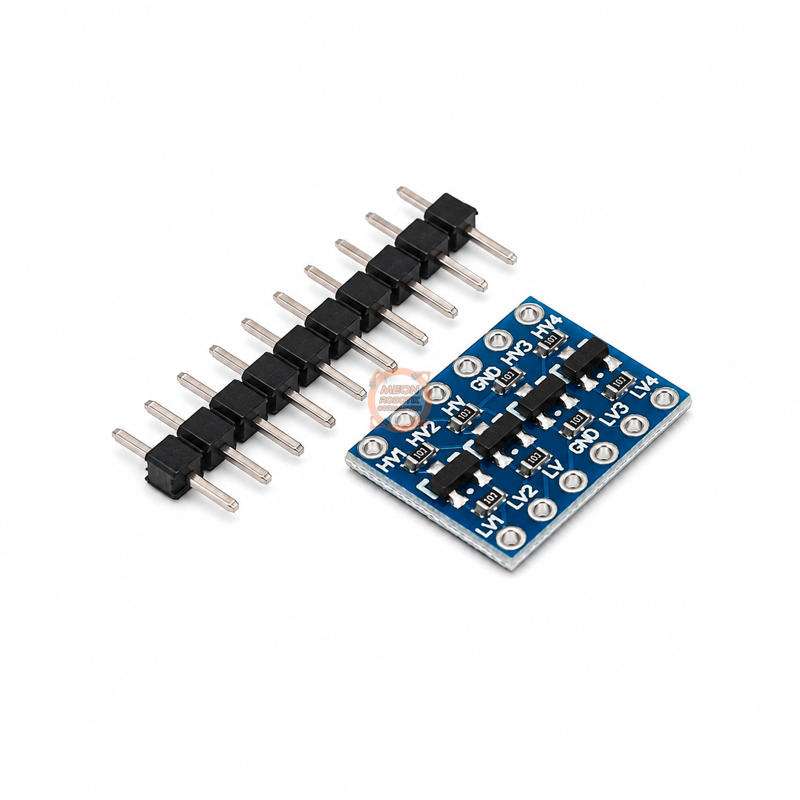

• 1 Adet 4 Kanal Çift Yönlü Lojik Seviye Dönüştürücü Modül
• 1 Adet 10 Pin Erkek Header Pin Şeridi
