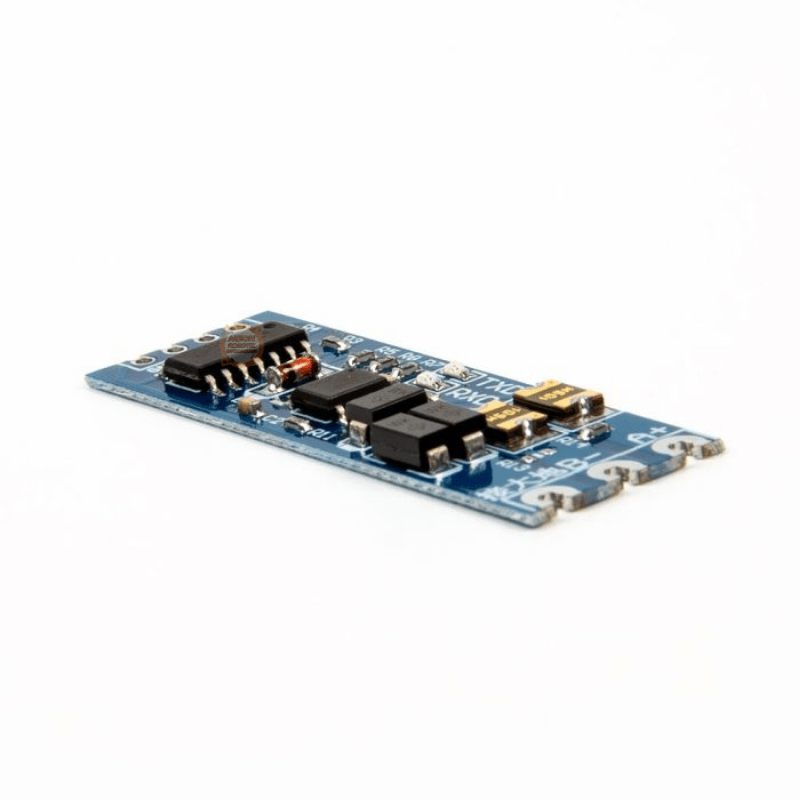

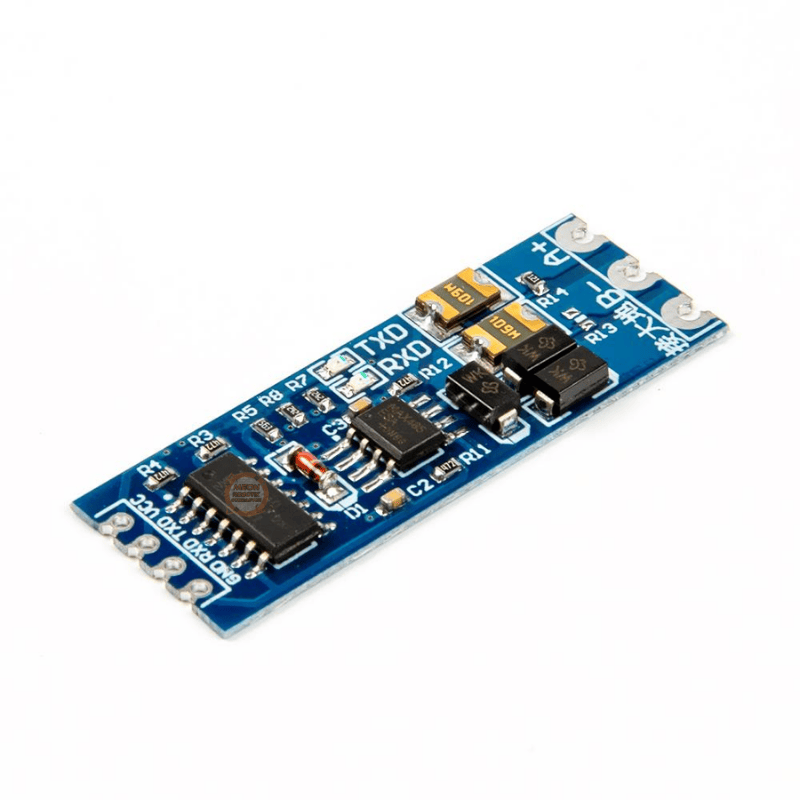

RS485 – TTL UART Dönüştürücü Modül

RS485 – TTL UART Dönüştürücü Modül (MAX485 Tabanlı, Otomatik Akış Kontrollü)

RS485 – TTL UART Dönüştürücü, mikrodenetleyici tabanlı projelerde (Arduino, Raspberry Pi, ESP32 vb.) TTL seri haberleşme sinyallerini RS485 seviyesine dönüştürmek için tasarlanmış, MAX485 entegresi tabanlı profesyonel bir haberleşme modülüdür.
Otomatik akış kontrolü sayesinde RX/TX yönlendirmesi yazılım müdahalesi olmadan gerçekleştirilir; bu da kurulum ve kullanım süresini ciddi şekilde kısaltır.

Uzun mesafeli ve gürültüye dayanıklı haberleşme gerektiren uygulamalarda 800 metreye kadar doğrudan iletişim imkânı sunar. Repeater (ara modül) kullanımıyla 1 km ve üzeri mesafelere ölçeklenebilir. RS485 bus yapısı sayesinde aynı hat üzerinde 128 cihaza kadar bağlantı destekler.

Öne Çıkan Özellikler

• MAX485 tabanlı endüstriyel tasarım

• 3.3V ve 5V uyumlu besleme ve lojik seviye

• Otomatik RX / TX akış kontrolü

• 800 m’ye kadar kararlı haberleşme (uzatılabilir)

• RXD / TXD durum LED’leri ile anlık izleme

• 120 ohm terminasyon direnci (R0 kısa devre ile aktif)

• Standart pin aralığı + ek bağlantı için yarı delikler

• 0.8 mm PCB kalınlığı, kompakt ve dayanıklı yapı

• -40°C ~ +85°C geniş çalışma sıcaklığı

Teknik Özellikler

Kullanım Alanları

• Endüstriyel otomasyon sistemleri

• PLC – sensör – saha cihazı haberleşmesi

• Akıllı bina & akıllı ev uygulamaları

• Enerji izleme ve sayaç okuma sistemleri

• DIY & IoT projeleri

• Arduino / Raspberry Pi / ESP tabanlı RS485 projeleri

Avantajlar ve Faydalar

Uzun Mesafe & Kararlı İletişim

RS485 diferansiyel sinyal yapısı sayesinde elektromanyetik gürültüye dayanıklıdır ve uzun kablolarda stabil çalışır.

Çoklu Cihaz Desteği

Tek bir RS485 hattı üzerinden 128 cihaza kadar bağlantı kurarak kablolama maliyetini düşürür.

Otomatik Akış Kontrolü

DE/RE pinleriyle uğraşmadan, doğrudan seri haberleşme kullanımı sağlar.

Nasıl Kullanılır?

1. Modülü 3.3V veya 5V güç kaynağına bağlayın.

2. TTL RX / TX pinlerini mikrodenetleyicinize bağlayın.

3. A ve B uçları üzerinden RS485 hattını oluşturun.

4. Gerekirse R0 pinini kısa devre ederek 120 ohm terminasyonu aktif edin.

5. RXD ve TXD LED’leri ile veri akışını gözlemleyin.

Sıkça Sorulan Sorular (SSS)

Bu modül hangi voltajlarla çalışır?
3.3V ve 5V güç kaynaklarıyla tam uyumludur.

İletişim mesafesi ne kadardır?
Doğrudan 800 metreye kadar; repeater ile 1 km ve üzeri mümkündür.

Kaç cihaz bağlanabilir?
RS485 bus üzerinde aynı anda 128 cihaza kadar destekler.

Terminasyon direnci nasıl aktif edilir?
R0 pinini kısa devre yaparak 120 ohm terminasyon direncini aktif edebilirsiniz.
