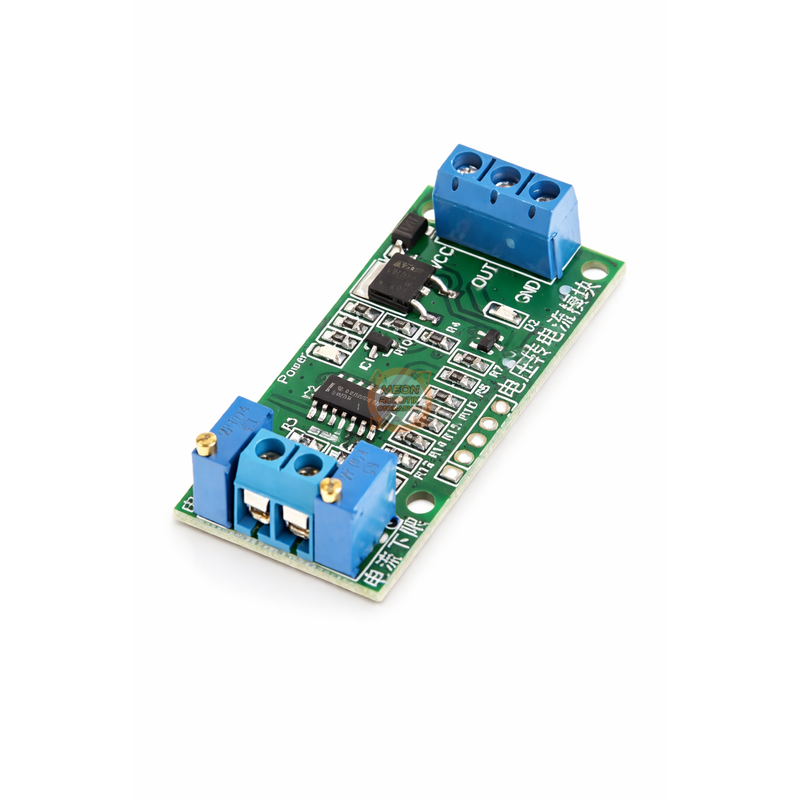

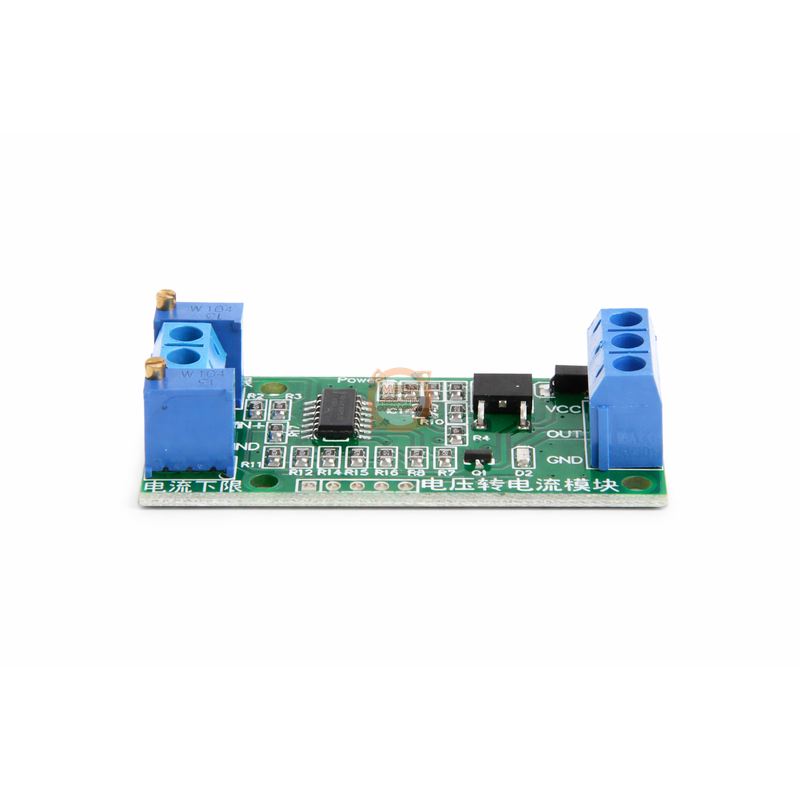

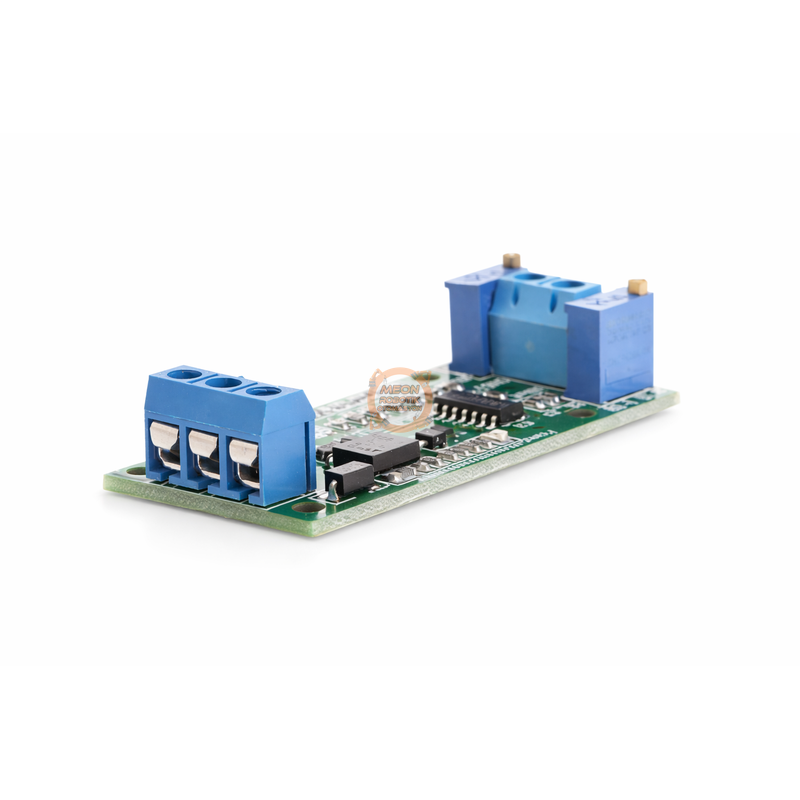

0-5V / 0-10V to 4-20mA Voltaj – Akım Sinyal Çevirici Modül

Endüstriyel otomasyon sistemlerinde kullanılan birçok sensör 0-5V veya 0-10V analog çıkış verirken, PLC ve kontrol sistemlerinin büyük bir kısmı 4-20mA akım sinyali ile çalışmaktadır. Bu modül, gerilim sinyalini akım sinyaline dönüştürerek iki sistem arasında güvenli ve kararlı bir köprü oluşturur.

Gerilim sinyalleri uzun mesafede zayıflayabilir ve elektromanyetik parazitlerden etkilenebilir. 4-20mA akım sinyali ise parazite karşı daha dayanıklıdır ve uzun kablo mesafelerinde bile doğruluğunu korur. Bu nedenle özellikle fabrika otomasyonu, proses kontrol ve saha uygulamalarında tercih edilir.

Teknik Özellikler

• Besleme Gerilimi: DC 12V – 24V

• Giriş Sinyali:

  • 0–5V

  • 0–10V

• Çıkış Sinyali: 4–20mA

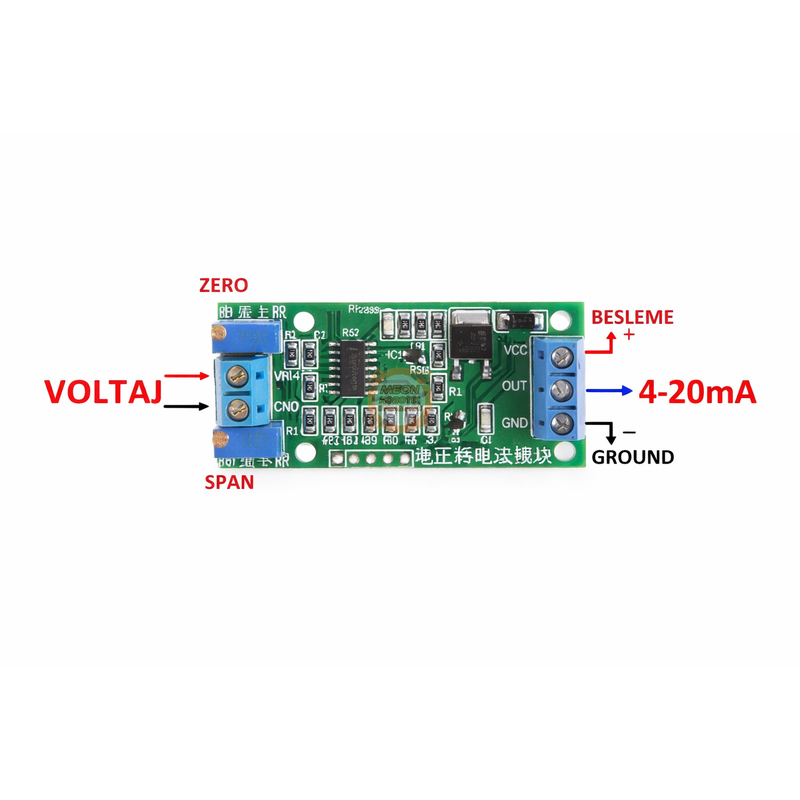

• Kalibrasyon:

  • Zero (Sıfır) ayarı

  • Span (Maksimum aralık) ayarı
    (Dahili potansiyometre ile hassas ayar imkanı)

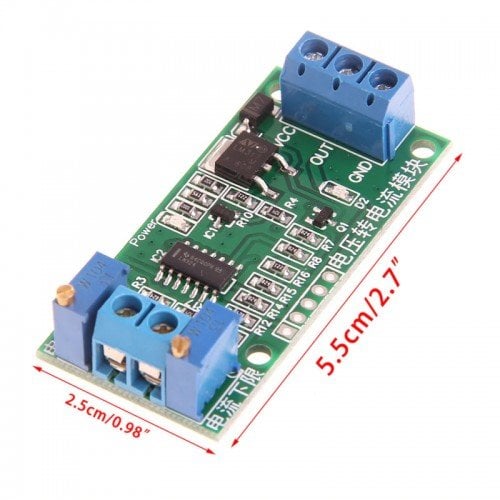

• Modül Boyutu: 5.5 x 2.5 cm

• İzolasyon: Optik izolasyon bulunmaz (non-isolated yapı)

Öne Çıkan Avantajlar

• ✔ Gerilim sinyalini endüstri standardı 4-20mA akım sinyaline dönüştürür

• ✔ Uzun mesafeli iletimde daha kararlı ve parazite dayanıklı yapı

• ✔ PLC analog giriş modülleri ile tam uyum

• ✔ Ayarlanabilir sıfır ve maksimum değer kalibrasyonu

• ✔ Kompakt tasarım – pano içi montaja uygun

Kullanım Alanları

• PLC analog giriş modülleri

• SCADA sistemleri

• Endüstriyel otomasyon panoları

• Basınç, seviye ve sıcaklık sensör sinyal dönüştürme

• Proses kontrol sistemleri

• Uzun mesafeli analog veri iletimi

Nerede Kullanılır?

Eğer sisteminizde 0-5V veya 0-10V çıkış veren bir sensör bulunuyor ve bunu 4-20mA girişli PLC, inverter, veri toplama kartı veya kontrol cihazına bağlamak istiyorsanız bu modül doğrudan çözüm sunar.

Gerilim sinyal kaybını minimize eder, saha uygulamalarında daha güvenli ve stabil veri iletimi sağlar.
