CH341A Programlayıcı 24/25 Serisi EEPROM Flash BIOS + SOIC8 Test Klipsi

CH341A programlayıcı, elektronik cihazların kontrol kartlarında bulunan 24CXX EEPROM ve 25CXX SPI Flash belleklerin içeriğine erişmek için kullanılan kompakt bir USB programlama cihazıdır. Bellek içerisindeki BIOS veya firmware verilerinin okunmasını, bilgisayara kaydedilmesini, silinmesini, yeniden yazılmasını ve işlem sonrasında doğrulanmasını sağlar.

Bilgisayar anakartı, ekran kartı, modem, router, televizyon, monitör, uydu alıcısı ve farklı elektronik kontrol kartlarında bulunan uyumlu bellek çipleriyle kullanılabilir. CH341A programlayıcı, özellikle hatalı güncelleme veya veri bozulması nedeniyle çalışmayan cihazların BIOS ve firmware onarımında teknik servislere pratik bir çözüm sunar.

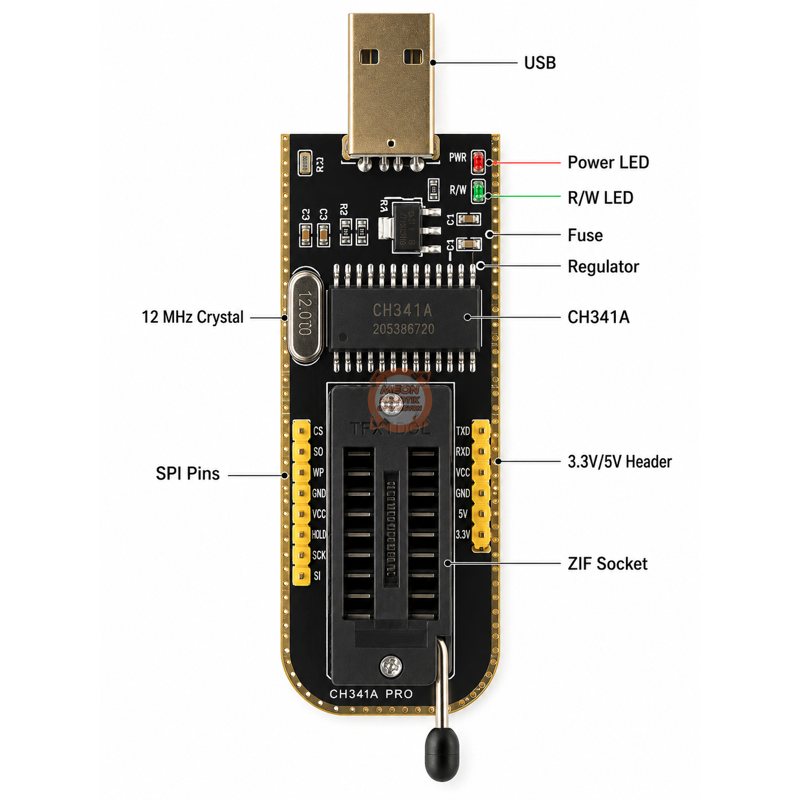

CH341 entegresi, USB bağlantısını iki telli ve dört telli senkron seri arabirimler dâhil olmak üzere farklı haberleşme arabirimlerine dönüştürebilen bir USB arabirim çipidir. Kit içerisindeki programlayıcı kartı bu yapıdan yararlanarak uyumlu seri belleklerle iletişim kurar.

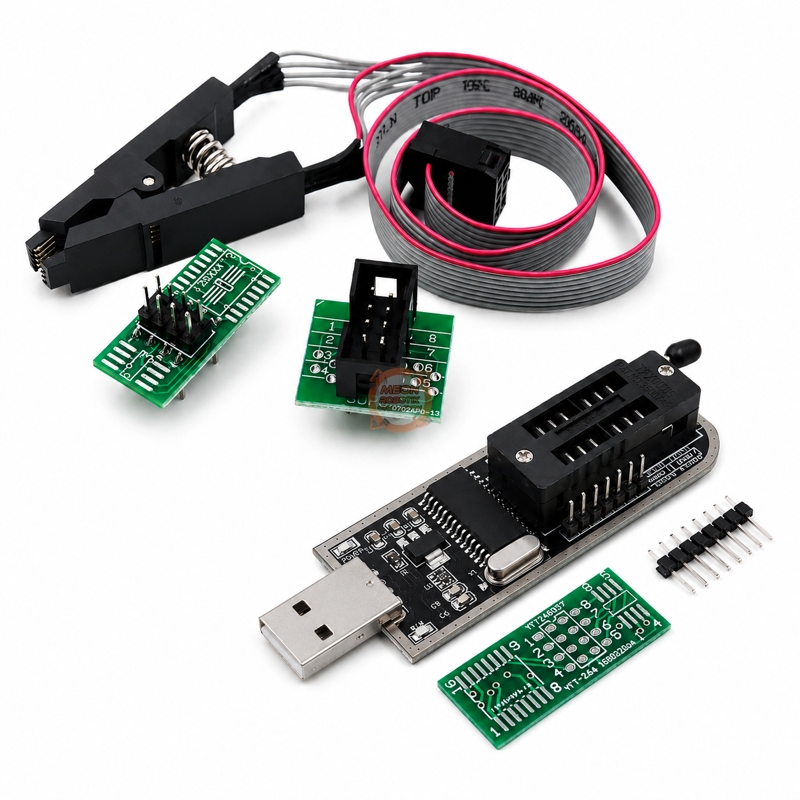

Ürün yalnızca ana programlayıcı kartından oluşmaz. Görselde bulunan bağlantı ve adaptör parçaları, farklı montaj yapılarına sahip bellek çipleriyle çalışmayı kolaylaştırır.

SOIC8/SOP8 test klipsi, elektronik kart üzerinde lehimli durumda bulunan 8 bacaklı bellek çipini üstten kavrar. Klipse bağlı şerit kablo, IDC adaptör kartı üzerinden CH341A programlayıcı ile bağlantı kurulmasını sağlar. Uygun devrelerde bu yöntem kullanılarak çip karttan sökülmeden okuma veya yazma işlemi yapılabilir.

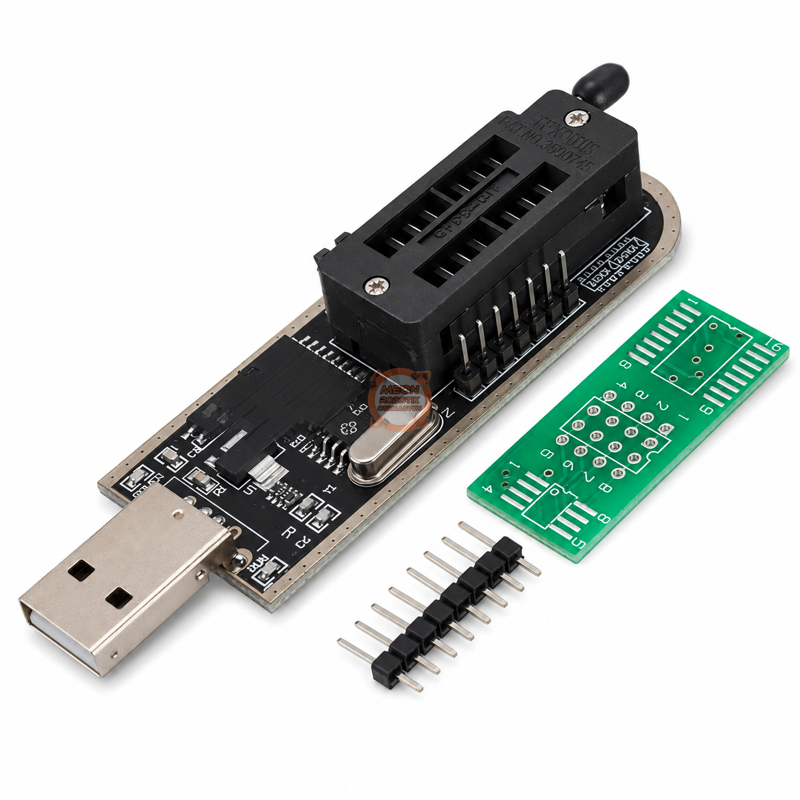

Adaptör PCB’leri, devreden sökülmüş SMD tip bellek çiplerinin programlayıcı üzerindeki ZIF sokete bağlanması için kullanılabilir. Çip, uygun adaptör kartına lehimlendikten sonra pinler aracılığıyla programlayıcıya yerleştirilir. ZIF soket, çipin veya adaptörün mandallı yapı içerisinde sabitlenmesini sağlar. CH341A setlerinde ZIF soket, SOP8/SOIC8 adaptörü ve test klipsi yaygın bağlantı yöntemleri arasında yer alır.

Nasıl Kullanılır?

1. Programlanacak çip üzerindeki model kodu okunur.
2. Çipin 24CXX veya 25CXX serisiyle uyumluluğu kontrol edilir.
3. Elektronik kartın adaptör, batarya ve diğer güç bağlantıları tamamen çıkarılır.
4. Çip, SOIC8 klipsiyle veya uygun adaptör kartıyla programlayıcıya bağlanır.
5. CH341A programlayıcı bilgisayarın USB girişine takılır.
6. Kullanılan programlama yazılımında doğru çip modeli seçilir.
7. Mevcut bellek içeriği okunarak bilgisayara yedeklenir.
8. Gerekirse çip silinir ve uygun BIOS veya firmware dosyası yazılır.
9. Yazma işlemi tamamlandıktan sonra doğrulama yapılır.

İşleme başlamadan önce mevcut içeriğin en az bir kez yedeklenmesi önerilir. Böylece yanlış dosya seçilmesi veya programlama sırasında sorun yaşanması durumunda orijinal veriye geri dönülebilir.

Başlıca Avantajları

• 24 serisi I²C EEPROM ve 25 serisi SPI Flash belleklerle kullanım
• BIOS ve firmware verilerini okuma ve yedekleme
• Bellek silme, yazma ve doğrulama işlemleri
• SOIC8 test klipsiyle devre üzerinden bağlantı imkânı
• Devreden sökülen çipler için adaptör kartları
• Mandallı ZIF soket sayesinde kolay bağlantı
• USB üzerinden bilgisayara doğrudan bağlanma
• Teknik servis ve elektronik laboratuvarları için taşınabilir yapı

Kullanım Alanları

• Bilgisayar anakartı BIOS onarımı
• Ekran kartı BIOS yedekleme ve programlama
• Modem ve router firmware işlemleri
• TV ve monitör kontrol kartları
• Uydu alıcısı ve medya cihazları
• EEPROM veri okuma ve kopyalama
• SPI Flash bellek programlama
• Elektronik kart bakım ve onarımı
• AR-GE ve elektronik geliştirme çalışmaları
• Hobi ve DIY elektronik projeleri

Dikkat Edilmesi Gerekenler

CH341A programlayıcı kullanılmadan önce çipin model kodu, pin dizilimi ve çalışma voltajı mutlaka kontrol edilmelidir. Fiziksel olarak aynı görünen bellek çipleri farklı çalışma voltajlarına sahip olabilir.

SOIC8 test klipsindeki kırmızı işaretli kablo birinci pin yönünü gösterir. Klips ve adaptör bağlantılarında birinci pin yönünün doğru olması gerekir. Ters bağlantı yapılması çipe veya programlayıcıya zarar verebilir.

Bazı elektronik kartlarda çevrede bulunan işlemci, direnç, kondansatör veya diğer bileşenler devre üzerinden programlamayı engelleyebilir. Klipsle çip algılanamazsa bellek çipinin karttan sökülerek adaptör üzerinden programlanması gerekebilir.

Görselde 1.8V voltaj adaptörü bulunmamaktadır. 1.8V ile çalışan bellek çiplerinde ayrıca uygun bir voltaj adaptörü veya seviye dönüştürücü kullanılmalıdır. BIOS veya firmware dosyası yüklenmeden önce dosyanın cihaz modeli ve kart sürümüyle uyumlu olduğundan emin olunmalıdır.

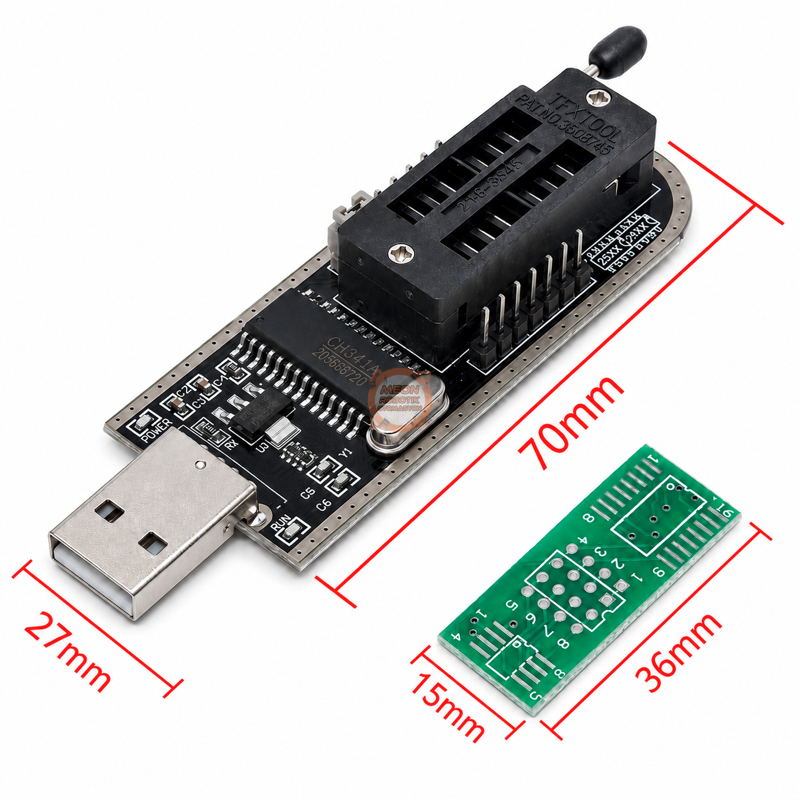

Teknik Özellikler

Paket İçeriği

• 1 Adet CH341A programlayıcı
• 1 Adet SOIC8/SOP8 test klipsi
• 1 Adet Şerit bağlantı kablosu
• 1 Adet IDC soket bağlantı adaptörü
• 2 Adet Farklı SOIC8/SOP8 adaptör PCB’si
• 1 Adet 8 pin erkek header
