USB TTL Dönüştürücü CH340G 3.3V 5V Seri Haberleşme Modülü
USB TTL dönüştürücü, bilgisayarın USB portu ile TTL/UART seri haberleşme kullanan elektronik devreler arasında veri aktarımı sağlayan bir çevirici modüldür. CH340G entegresi sayesinde Arduino, ESP8266, ESP32, STM32 ve benzeri mikrodenetleyici kartlarla seri haberleşme, programlama ve hata ayıklama işlemlerinde kullanılır. 3.3V ve 5V seçilebilir çalışma desteği ile farklı projelere kolayca uyum sağlar.
102,56 ₺
Stok Kodu
sk1834
Fiyat
1,87 USD + KDV
Havale
99,48 TL
(%3,00 havale indirimi)

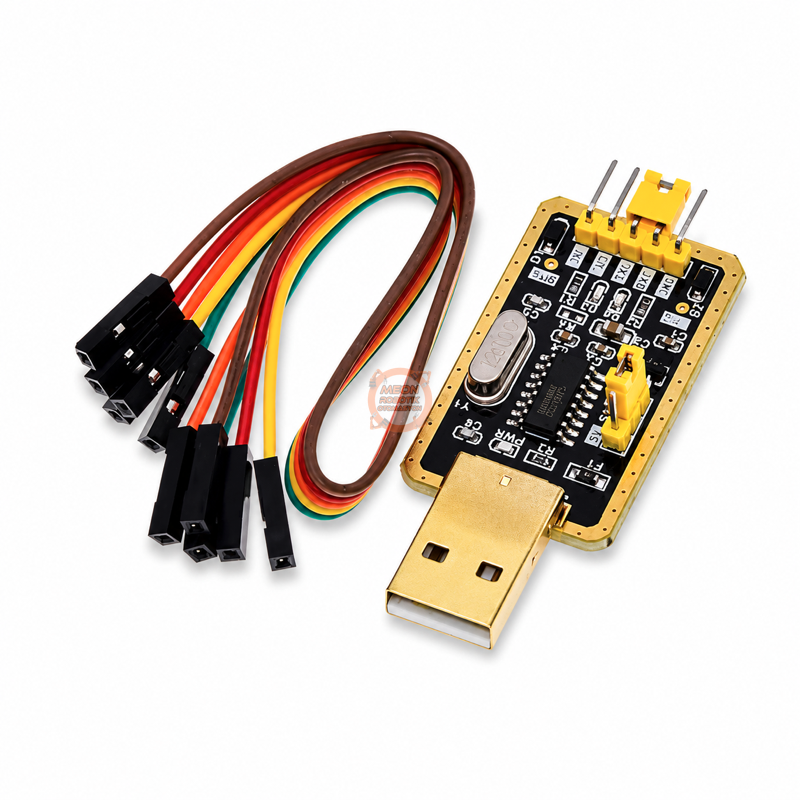

USB TTL Dönüştürücü CH340G 3.3V 5V Seri Haberleşme Modülü
USB TTL dönüştürücü, bilgisayarın USB bağlantısını TTL/UART seri haberleşme seviyesine çeviren elektronik bir haberleşme modülüdür. Bu modül, mikrodenetleyici kartlar ile bilgisayar arasında veri alışverişi yapmak, seri port üzerinden cihazları izlemek, programlamak veya hata ayıklamak için kullanılır. Arduino, ESP8266, ESP32, STM32, GPS modülleri, GSM modülleri ve benzeri seri haberleşme destekli devrelerde pratik bağlantı çözümü sunar.
USB TTL modülü, CH340G entegresi kullanılarak tasarlanmış bir USB - UART dönüştürücü karttır. Bilgisayardan gelen USB sinyallerini TTL seviyesinde RX ve TX seri haberleşme pinlerine dönüştürür. Bu sayede harici seri portu olmayan bilgisayarlarda bile mikrodenetleyici ve elektronik modüllerle doğrudan haberleşme kurulabilir.
Bu ürün gerçek RS232 voltaj seviyesi üretmez; TTL/UART seri haberleşme için kullanılır. RS232 seviyesinde bağlantı gereken sistemlerde ayrıca RS232 seviye dönüştürücü devre kullanılması gerekir. Bu nedenle ürün, teknik olarak USB TTL veya USB UART dönüştürücü olarak değerlendirilmelidir.
CH340G Entegreli Seri Haberleşme
CH340G entegresi, USB üzerinden kararlı seri haberleşme sağlamak için yaygın kullanılan bir çözümdür. Modül üzerinde yer alan TX ve RX gösterge LED’leri, veri gönderme ve alma işlemlerinin takip edilmesini kolaylaştırır. Mavi güç LED’i ise modülün enerji aldığını gösterir. 3.3V ve 5V seçilebilir yapısı sayesinde hem düşük voltajlı hem de standart TTL seviyeli devrelerde kullanılabilir.
Kullanım Alanları
• Arduino projeleri
• ESP8266 ve ESP32 seri bağlantıları
• STM32 geliştirme kartları
• Robotik sistemler
• Otomasyon panoları
• GPS ve GSM modülleri
• Elektronik devre testleri
• Firmware yükleme işlemleri
• Seri monitör ve hata ayıklama uygulamaları
• DIY elektronik projeleri
Bağlantı ve Kullanım Notu
Bağlantı yapılırken modülün TX pini, bağlanacak cihazın RX pinine; RX pini ise cihazın TX pinine bağlanmalıdır. GND hattının ortaklanması gerekir. Kullanılacak mikrodenetleyici veya modül 3.3V seviyesinde çalışıyorsa jumper ayarı 3.3V konumuna, 5V seviyesinde çalışıyorsa 5V konumuna alınmalıdır.
Teknik Özellikler
| Özellik |
Değer |
|---|---|
| Ürün Tipi | USB TTL / USB UART dönüştürücü modül |
| Entegre | CH340G |
| USB Bağlantısı | USB Type-A erkek |
| Seri Haberleşme Tipi | TTL / UART |
| Çalışma Voltajı Seçimi | 3.3V / 5V |
| Voltaj Seçimi | Jumper ile seçilebilir |
| Çıkış Pinleri | GND, RXD, TXD, 3.3V, 5V |
| Ek Bağlantı Padleri | RTS ve CTS |
| Gösterge LEDleri | Güç, TX, RX |
| Koruma | 500mA koruma sigortası |
| Koruma Devresi | 2’li koruma devresi |
| Boyut | 55 mm x 24 mm |
| Uyumlu Sistemler | Windows, macOS, Linux |
| Kullanım Alanı | Mikrodenetleyici seri haberleşme, programlama ve veri izleme |
Paket İçeriği
• 1 Adet CH340G USB TTL Dönüştürücü 3.3V 5V Seri Haberleşme Modülü
