6-24V Dc Motor Hız-Yön Kontrol Devresi-Lineer Motor Kontrol Kartı

6-24V Dc Motor Hız-Yön Kontrol Devresi-Lineer Motor Kontrol Kartı

DC Motor sürücü ve yön kontrol devresi.Sürekli kullanımda 20A seviyelerinde akım çeken uygulamalarda kullanılması uygun olur. Dc motorların hızını ve yönünü kontrol edebilirisiniz

Kullanımı:

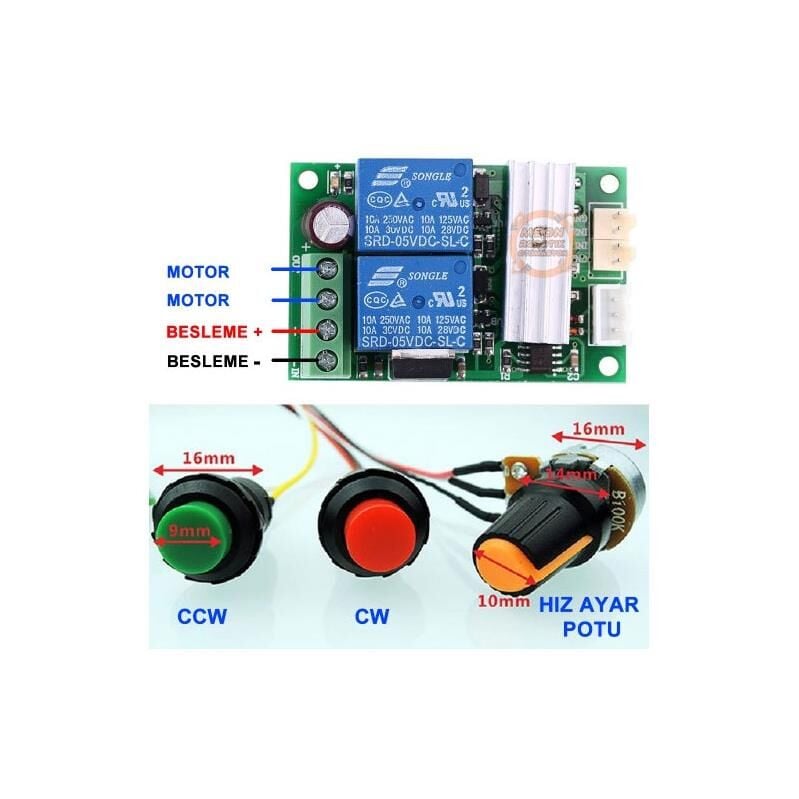

Yeşil ve kırmızı renkte 2 adet buton bulunmaktadır.Motoru bu butonlarla yönünü değiştirebilirsiniz.Basılı tutuduğunuzda sağa yada sola döner.Motorun dönmesi için butonlardan birisine basılı tutmanız gerekmektedir.Sadece bir yöne döndürmek isterseniz ya butonun bağlı olduğu  soketteki pinler jumper ile kısa devre edilmesi gerekir. Kabloyu çıkararak jumper ile kullanabilirsiniz.Yada butonları değiştirerek sürekli bir yönde çalıştırabilecek farklı butonlar kullanabilirsiniz.

 Önemli Not:

Motorlar zorlandıkları anda normal akımlarının 5 katı akım çekebilir.Motor sürücüsü seçimini buna göre yapmanız gerekir. Zorlanma anında çekebileceği akıma göre sürücü seçmezseniz,ürün hemen bozulacaktır.Uygun fiyatı,pek çok koruma devresinin cihaz üzerinde olmaması sayesindedir.Koruma devrelerinin olmaması hatalı kullanımlarda ürünün zarar görmesine sebep olur.Giriş voltajı çıkış pinlerine akıyorsa ürün içerisindeki mosfetler yanmış demektir.

Özellikler:

•          Çalışma voltajı: DC 6V / 24V
•          Çıkış akımı: 0 - 30A ( Sürekli kullanımda 20A üstüne çıkılmaması tavsiye edilir. )
•          Çıkış gücü: 0-1200W
•          Çalışma frekansı: 21KHz
•          Hız kontrol potu
•          6mm pot çapı
•          Hız aralığı: 0-100%
•          Hız prensibi: Ayarlanabilir voltaj
•          Yüksek verim
•          3 Adet montaj deliği

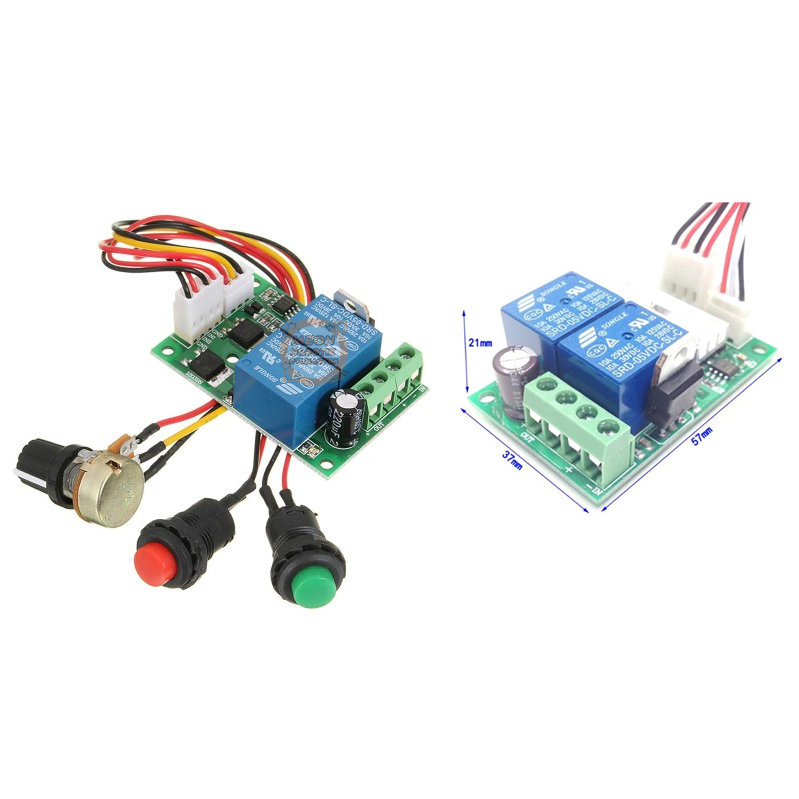

•          Boyutlar: 57mm x 37mm x 21mm
•          Ağırlık: 55gr

Paket İçeriği:

•          1 Adet 20A 24V DC Motor Hız Kontrol Devresi Yön Kontrol Anahtarlı
