Fan Kontrol Devresi 12V 5A PWM Sıcaklık Problu 3 Fan Hız Kontrol Modülü

Fan kontrol devresi, 12V fanların sıcaklığa göre otomatik hız kontrolünü sağlayan PWM tabanlı elektronik kontrol modülüdür. Bilgisayar kasası, elektronik pano, güç kaynağı, soğutma sistemi ve DIY projelerinde fan hızını sıcaklık probundan aldığı veriye göre ayarlamak için kullanılır. 3 fan çıkışı, buzzer alarm desteği ve ayarlanabilir sıcaklık bölgeleri ile güvenli soğutma kontrolü sağlar.

Fan kontrol devresi, 12V DC fanların sıcaklığa bağlı olarak otomatik veya kontrollü şekilde çalışmasını sağlayan PWM fan hız kontrol modülüdür. Bu modül, sıcaklık probu üzerinden ortam veya soğutucu yüzey sıcaklığını algılar ve fan hızını belirlenen sıcaklık aralıklarına göre artırarak sistemin daha verimli soğutulmasına yardımcı olur. Bilgisayar kasaları, elektronik devre kutuları, güç kaynakları, 3D yazıcı sistemleri, CNC elektronik panoları ve özel soğutma projelerinde kullanılabilir.

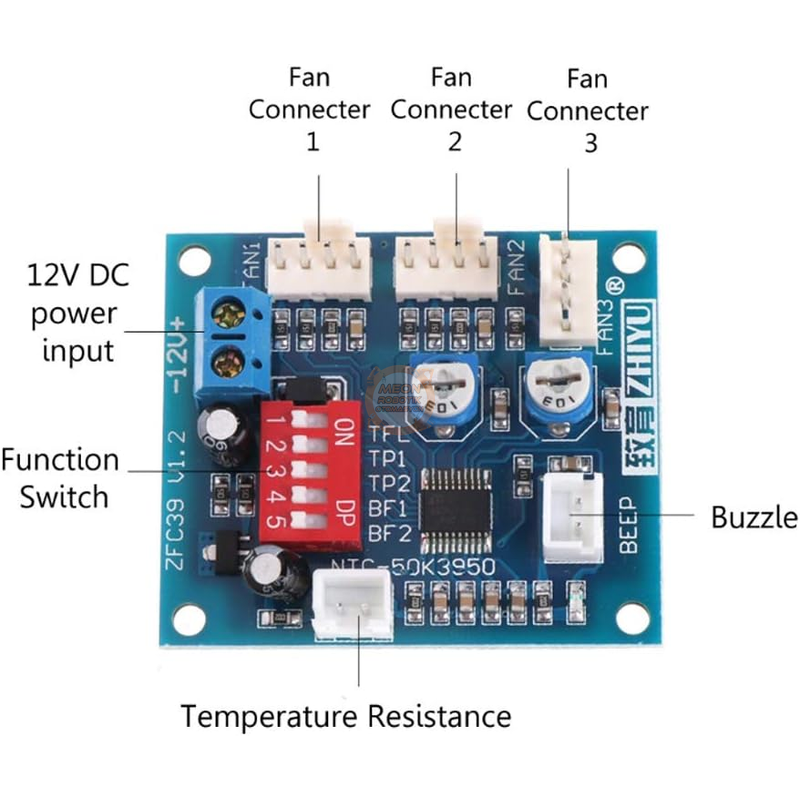

Fan kontrol devresi üzerinde 3 adet fan çıkışı bulunur. FAN1 çıkışı %20-%100 veya TFL anahtarı aktif olduğunda %40-%100 PWM aralığında çalışabilir. FAN2 ve FAN3 çıkışları ise %10-%100 PWM aralığında fan hız kontrolü sağlar. Gerçek hız kontrol performansı kullanılan fanın PWM yapısına ve motor karakteristiğine göre değişebilir.

Modül, 50K B=3950 NTC sıcaklık probu ile çalışır. TP1 ve TP2 switch ayarları sayesinde farklı sıcaklık bölgeleri seçilebilir. Sıcaklık hızlanma değerinin altında olduğunda fan minimum hızda çalışır; tam hız sıcaklığı aşıldığında ise fan maksimum hızda döner. Bu yapı, gereksiz fan gürültüsünü azaltırken yüksek sıcaklıklarda güçlü soğutma sağlar.

BF1 ve BF2 fan durma alarm anahtarları sayesinde FAN1 veya FAN2 durduğunda buzzer ile sesli alarm verilebilir. Fan tekrar dönmeye başladığında alarm otomatik olarak kesilir. Bu özellik özellikle kritik soğutma gereken elektronik sistemlerde güvenlik avantajı sağlar.

Fan kontrol devresi, 12V DC fanların hızını PWM sinyali ile kontrol eden sıcaklık algılamalı bir elektronik modüldür. Sıcaklık probu sayesinde ortam veya sistem sıcaklığını ölçerek fanların daha düşük ya da daha yüksek hızda çalışmasını sağlar.

Bu ürün, fanların sürekli tam hızda çalışmasını engelleyerek ses seviyesini azaltmaya ve enerji verimliliğini artırmaya yardımcı olur. Fan kontrol devresi, bilgisayar kasası soğutma, elektronik pano havalandırma, güç kaynağı soğutma ve hobi elektronik projelerinde pratik bir çözümdür.

Kullanım Alanları

• Bilgisayar kasası fan kontrolü
• Elektronik pano soğutma sistemleri
• Güç kaynağı ve sürücü soğutma uygulamaları
• CNC kontrol panoları
• 3D yazıcı elektronik kutuları
• Arduino ve elektronik projeler
• Robotik sistemler
• Otomasyon panoları
• DIY soğutma projeleri
• 12V DC fan hız kontrol uygulamaları

Teknik Özellikler

Switch Ayarları

• BF1,BF2 (No:4,5): Karşılık gelen açık kanal fanı bozulduğunda, denetleyicinin alarm vermesi (üfleme ile çalışır), fan otomatik olarak döndürüldüğünde alarm otomatik olarak ortadan kalkacaktır. BF1 ve BF2'nin ikisi de açıksa (AÇIK), FAN1, FAN2'nin herhangi biri veya her ikisi de durursa, kontrol cihazı alarm verir.

Sıcaklık Kontrol Aralıkları

Not: (sıcaklık probu ile kullanılması gerekir). Sıcaklık, ivmelenen sıcaklıktan düşük olduğunda, minimum dönüş hızında; tam sıcaklığın üzerine çıktığında, her zaman tam hızda dönmektedir.

Paket İçeriği

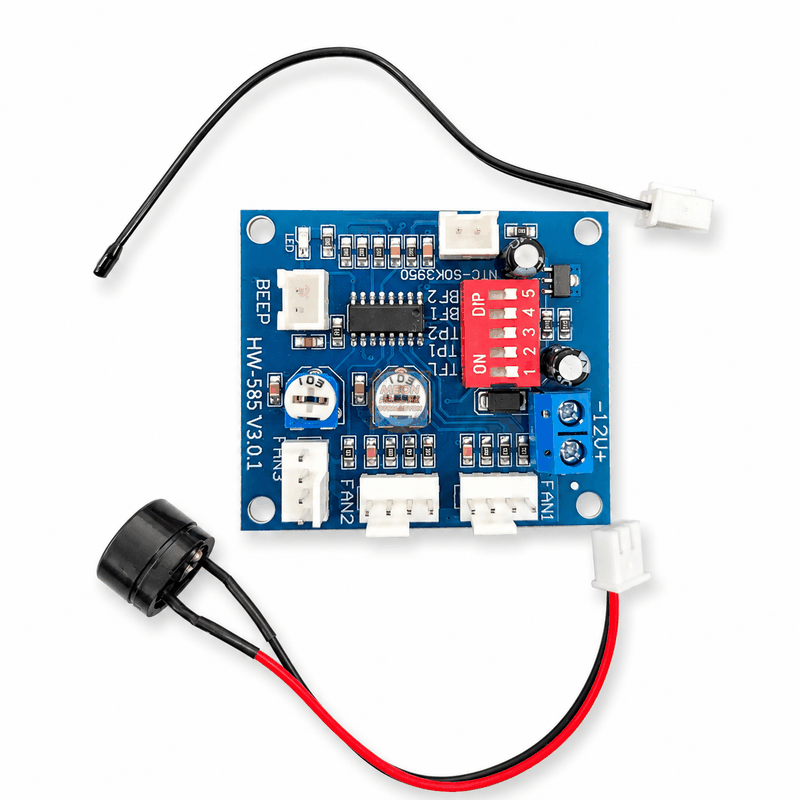

• 1 Adet DC 12V 5A Fan Kontrol Devresi

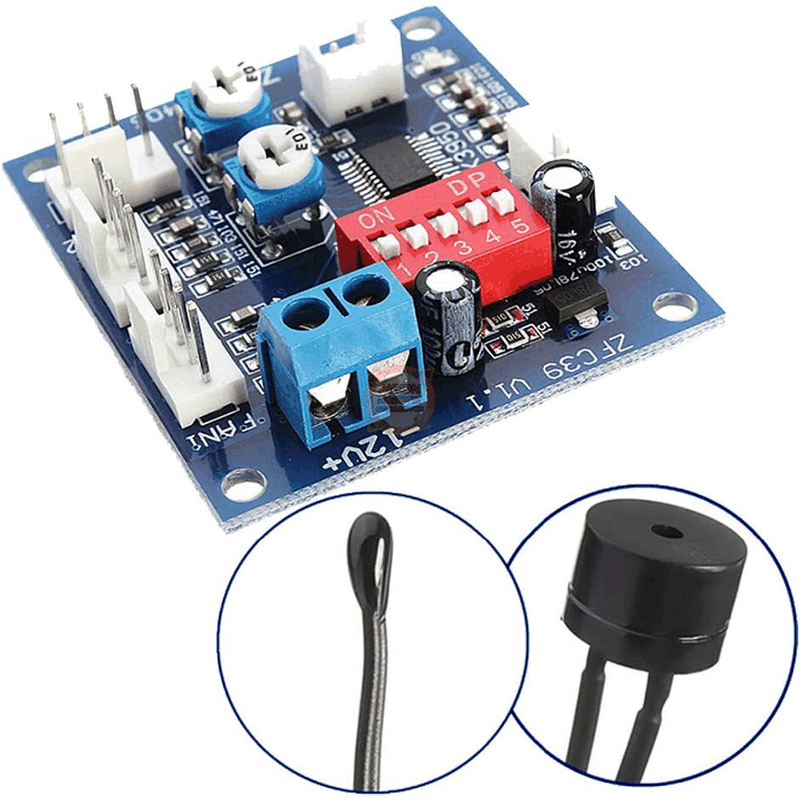

• 1 Adet NTC Sıcaklık Sensörü
• 1 Adet Buzzer
