Elektronik Komponentler ve Devre Elemanları

Elektronik komponentler; elektriksel enerjiyi kontrol etmek, sınırlandırmak, dönüştürmek, anahtarlamak, algılamak veya kullanıcıya bildirim vermek amacıyla elektronik devrelerde kullanılan temel parçalardır. Basit bir hobi devresinden endüstriyel otomasyon panosuna kadar hemen hemen her elektronik sistem, farklı özelliklere sahip komponentlerin birlikte çalışmasıyla oluşturulur.

Meon Robotik Otomasyon komponentler kategorisinde dirençlerden kondansatörlere, buzzer çeşitlerinden membran tuş takımlarına, Peltier soğutuculardan köprü diyotlara kadar farklı ihtiyaçlara yönelik ürün seçenekleri bulunur. Prototip geliştirme, devre onarımı, güç elektroniği, alarm sistemleri, soğutma uygulamaları ve mikrodenetleyici projelerinde kullanılabilecek elektronik komponentler, teknik özellikleri dikkate alınarak seçilmelidir.

Doğru komponent seçimi yalnızca devrenin çalışmasını değil; güvenliğini, verimliliğini, kararlılığını ve kullanım ömrünü de doğrudan etkiler. Bu nedenle gerilim, akım, güç, direnç değeri, tolerans, bağlantı tipi, boyut ve çalışma sıcaklığı gibi teknik kriterler ürün seçimi sırasında mutlaka değerlendirilmelidir.

Komponent Çeşitleri ve Kullanım Özellikleri

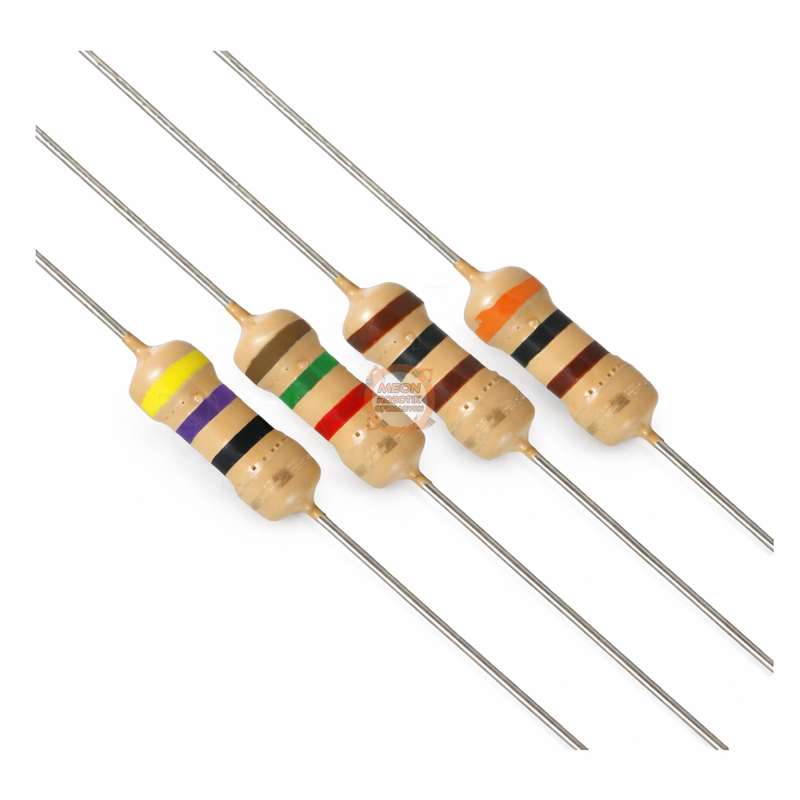

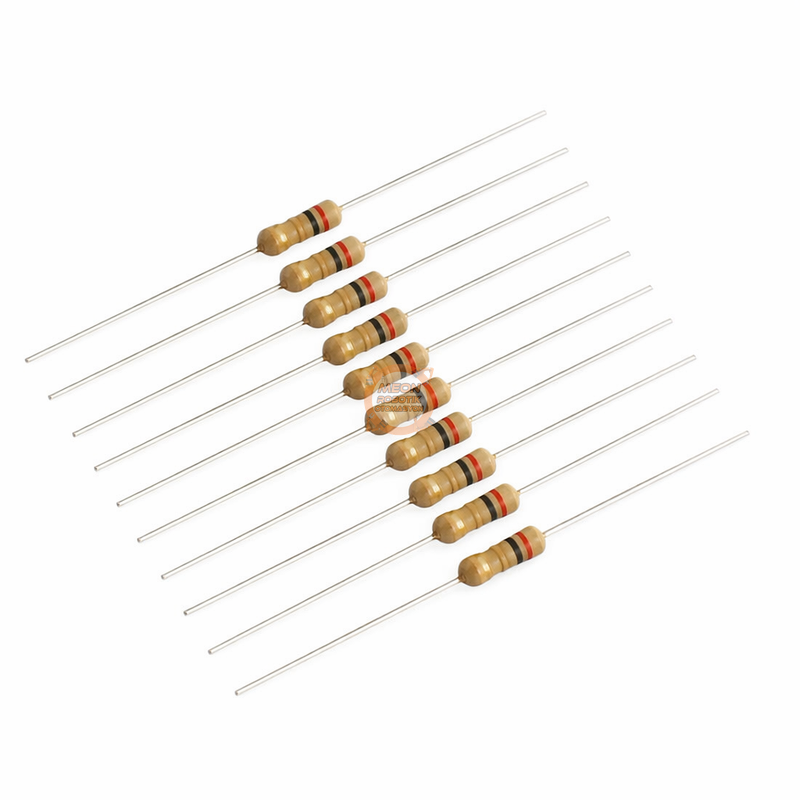

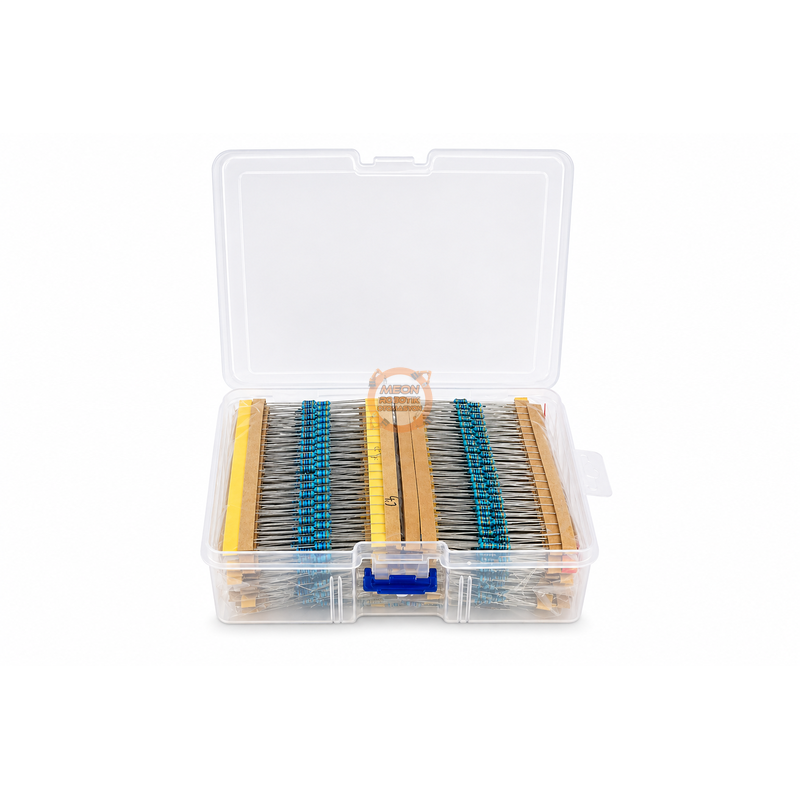

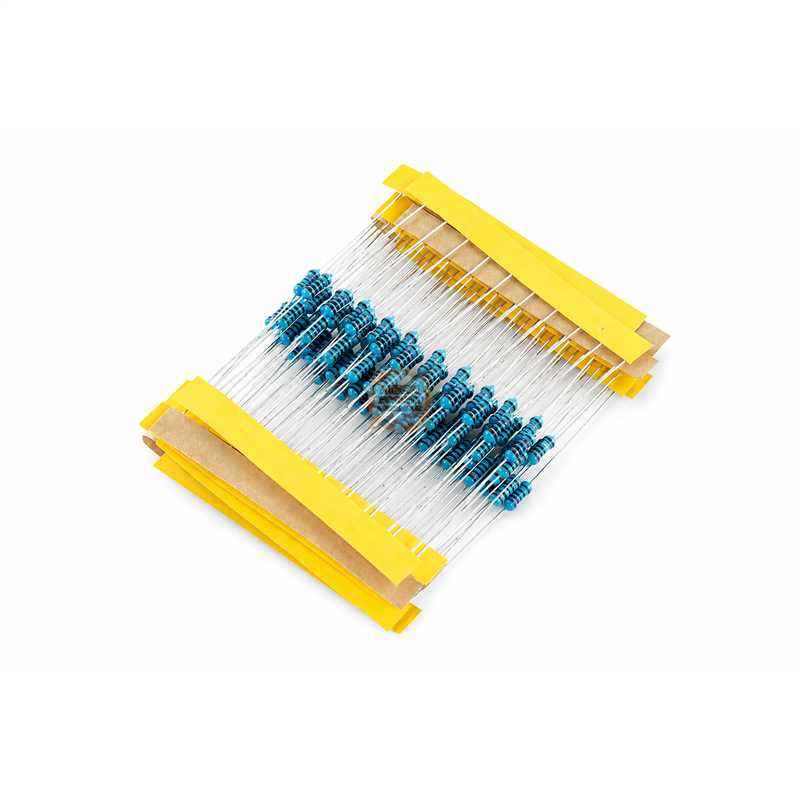

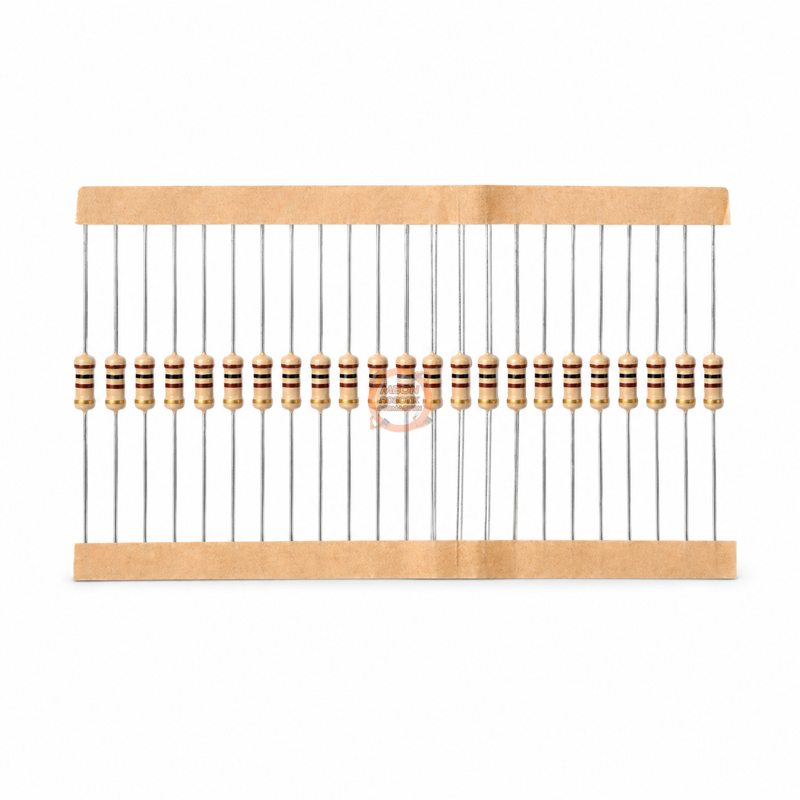

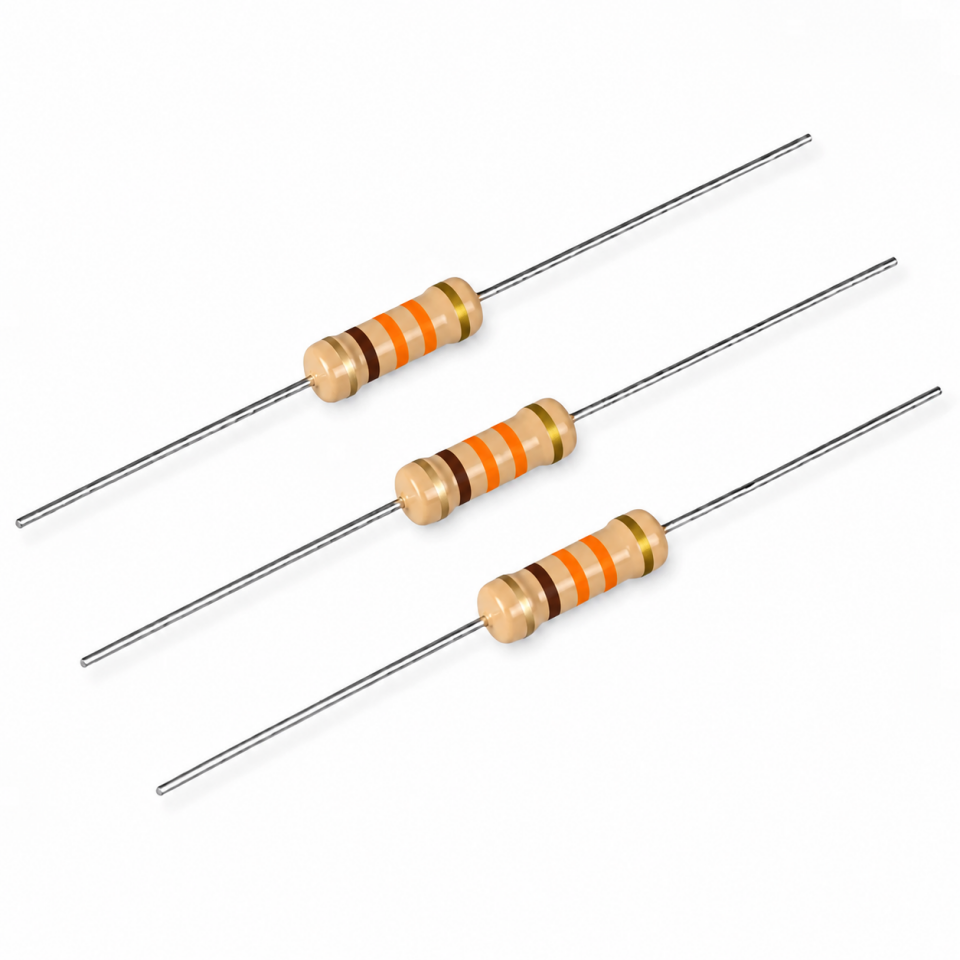

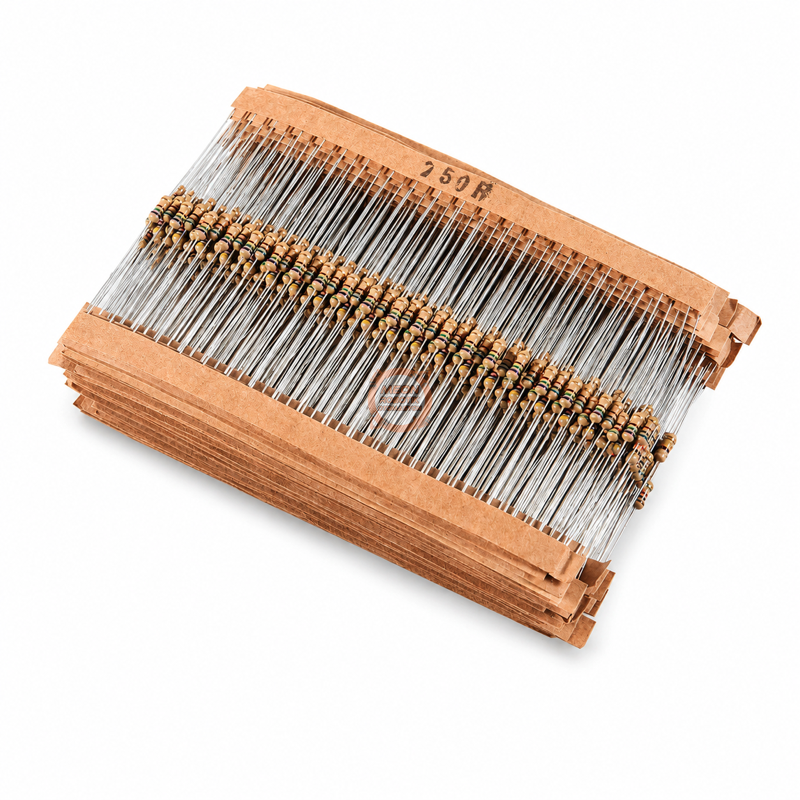

Karbon Film Dirençler

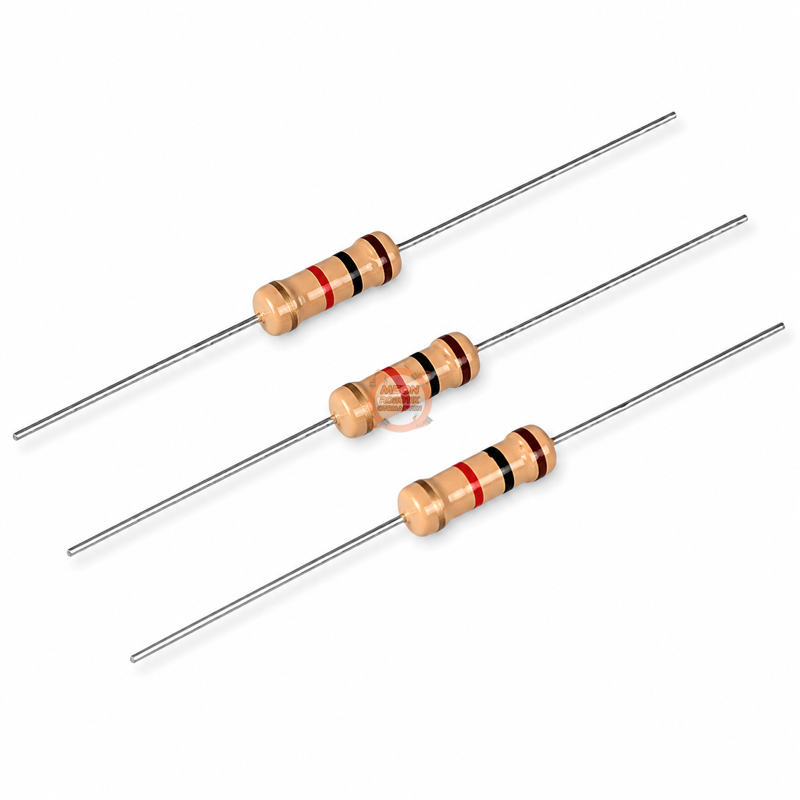

Karbon film direnç çeşitleri, elektronik devrelerde akımı sınırlandırmak, gerilim bölücü oluşturmak, sinyal seviyesini ayarlamak ve aktif devre elemanlarını korumak amacıyla kullanılır. Ohm değeri, güç kapasitesi ve tolerans oranı direnç seçiminde dikkat edilmesi gereken temel özelliklerdir.

1/4W yani 0,25 watt dirençler; Arduino projeleri, mikrodenetleyici devreleri, LED uygulamaları, sensör bağlantıları ve düşük güçlü elektronik kartlarda yaygın olarak tercih edilir. 10 ohm, 470 ohm, 22K, 33K, 100K, 470K ve 1M ohm gibi farklı değerler, devredeki kullanım amacına göre seçilebilir. Özellikle LED bağlantılarında uygun direnç kullanılmaması LED’in veya kontrol kartının zarar görmesine neden olabilir.

Seramik Kondansatör ve Kapasitör Setleri

Seramik kondansatör çeşitleri; devrelerde filtreleme, gürültü bastırma, sinyal kuplajı, zamanlama ve gerilim dengeleme amacıyla kullanılan pasif komponentlerdir. Düşük iç dirençleri ve hızlı tepki süreleri sayesinde yüksek frekanslı elektronik uygulamalarda etkili sonuç verirler.

Farklı kapasite değerlerini bir araya getiren kondansatör seti seçenekleri, elektronik laboratuvarlarında ve teknik servislerde pratik kullanım sağlar. Mercimek kapasitör olarak da bilinen seramik kondansatörler kutupsuz yapıda oldukları için devreye belirli bir yön gözetilmeden bağlanabilir. Bununla birlikte kullanılacak kondansatörün kapasite değeri ve maksimum çalışma gerilimi devre gereksinimiyle uyumlu olmalıdır.

Aktif Buzzer ve Sesli İkaz Elemanları

Aktif buzzer, enerji uygulandığında harici bir frekans sinyaline ihtiyaç duymadan ses üreten elektronik uyarı elemanıdır. 5V, 12V, 24V veya 220V gibi farklı besleme seçeneklerine sahip buzzer modelleri; alarm sistemlerinde, kontrol panolarında, makinelerde, araç elektroniğinde ve otomasyon projelerinde kullanılabilir.

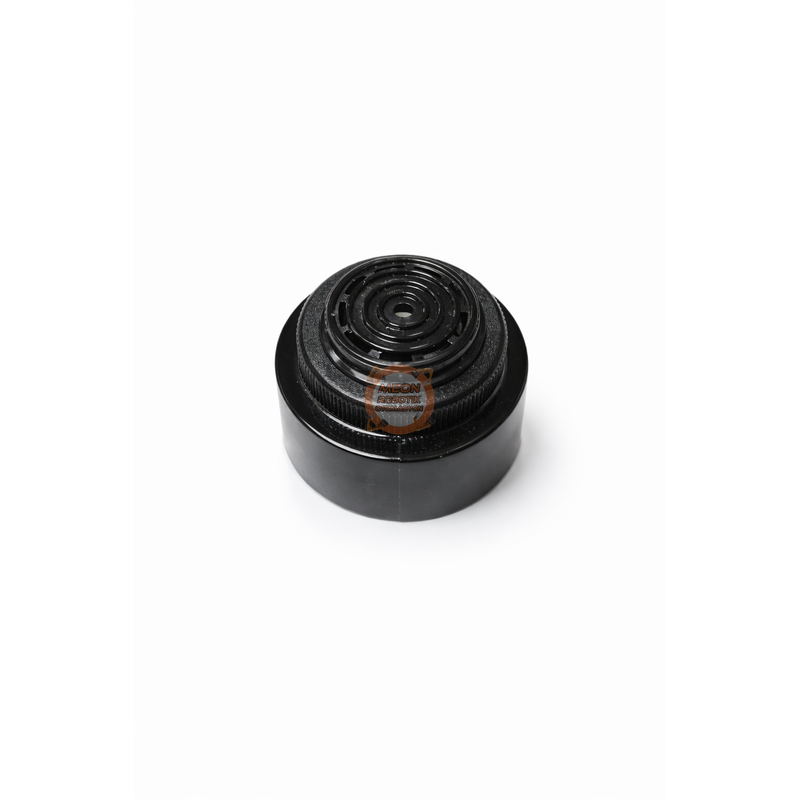

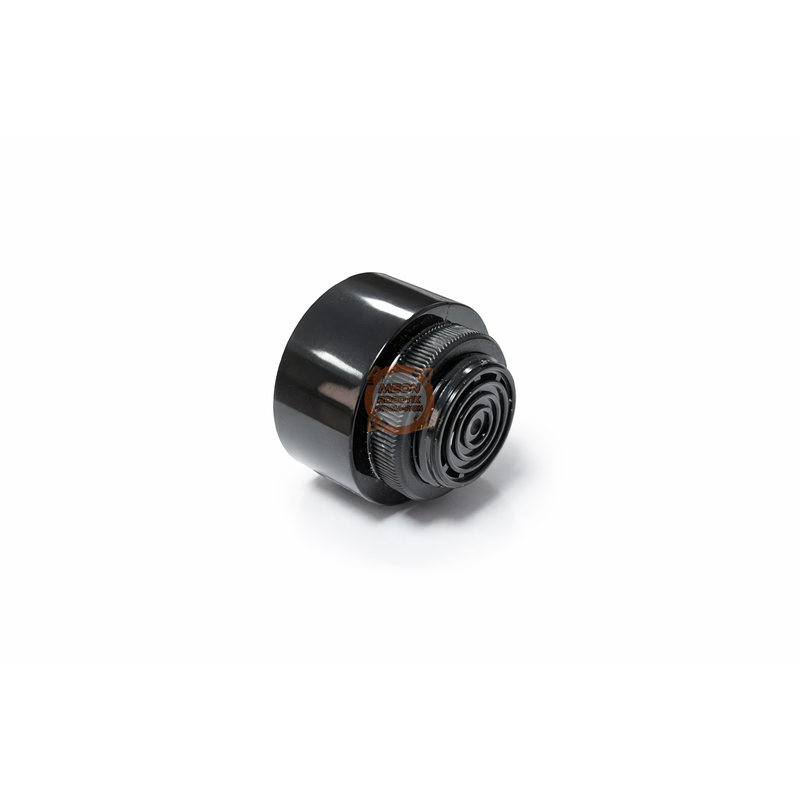

Panel tipi buzzer modelleri pano yüzeyine sabitlenerek görsel olarak düzenli bir montaj sağlar. Yüksek desibelli alarm buzzer çeşitleri ise gürültülü ortamlarda sesli uyarının daha kolay duyulmasına yardımcı olur. Buzzer seçerken çalışma gerilimi, ses seviyesi, sürekli veya kesik ses özelliği, bağlantı şekli ve ortam koşulları değerlendirilmelidir.

Tact Switch, Push Buton ve Membran Tuş Takımları

Tact switch çeşitleri, elektronik kartlarda kullanıcı girişi oluşturmak için kullanılan küçük boyutlu butonlardır. Kumanda kartları, kontrol panelleri, dijital cihazlar, prototip devreleri ve mikrodenetleyici uygulamalarında sıklıkla kullanılır. Farklı mil yüksekliklerine sahip tact switch setleri, kart tasarımına ve dış panel yüksekliğine uygun seçim yapılmasına imkân verir.

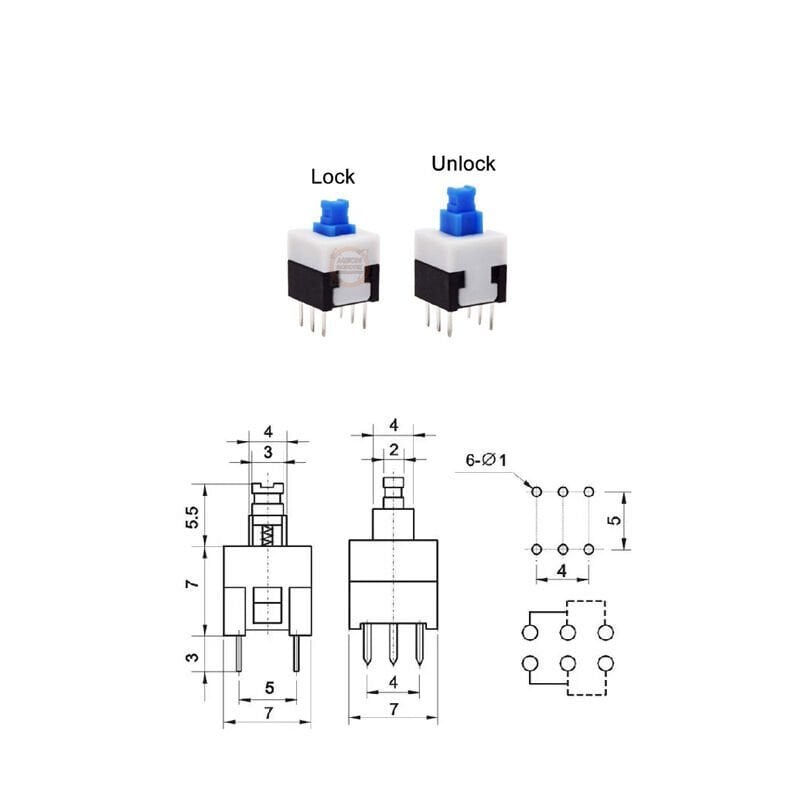

Yaylı veya kalıcı özellikteki push butonlar, basıldığında devreyi anlık olarak tetikleyebilir ya da mekanik yapısına bağlı olarak konumunu koruyabilir. Bu nedenle butonun anlık mı yoksa kilitlemeli mi olduğu kontrol edilmelidir.

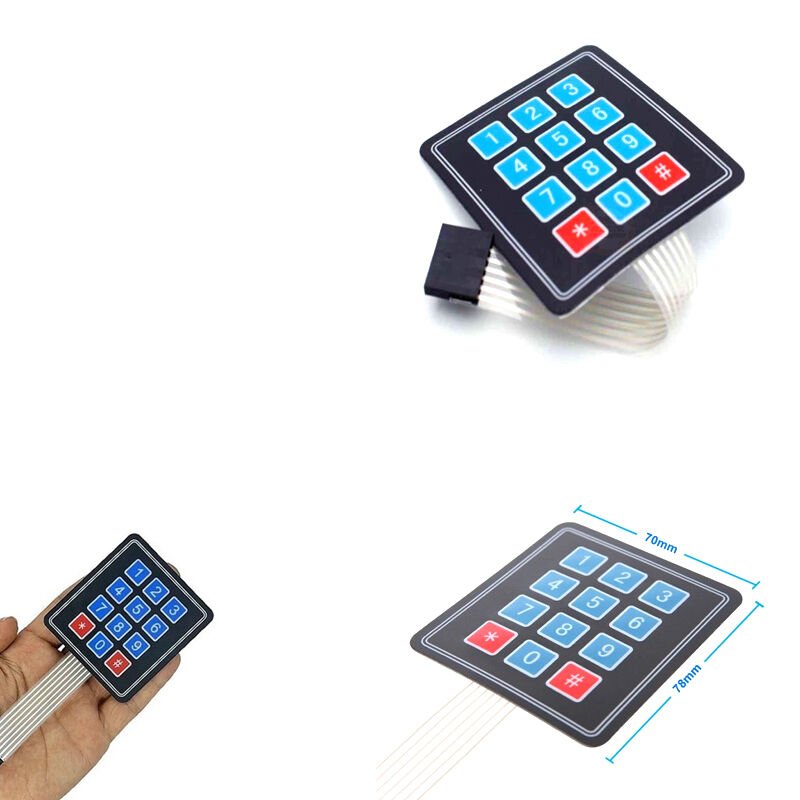

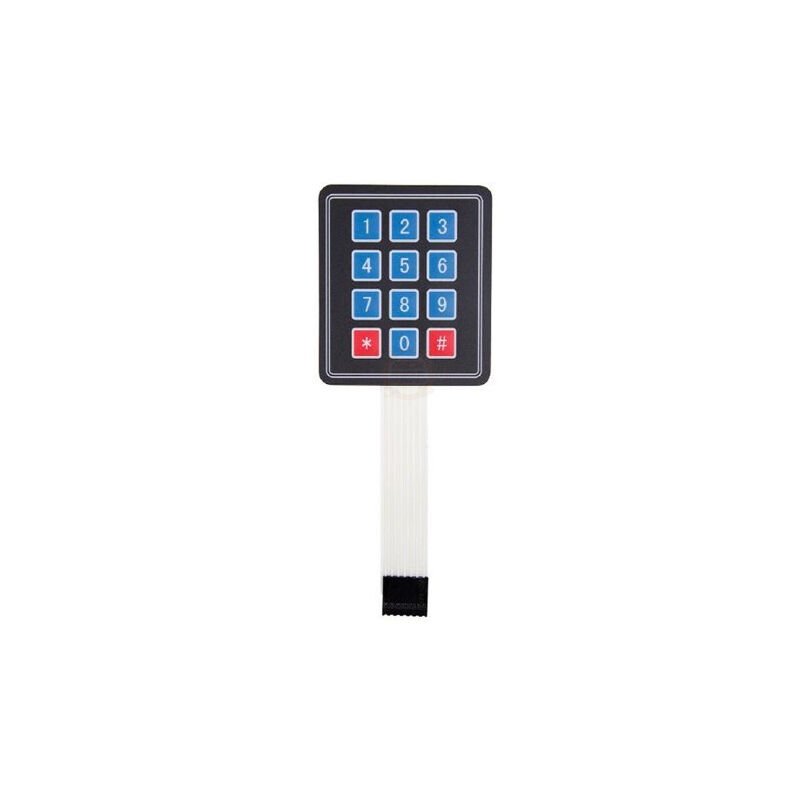

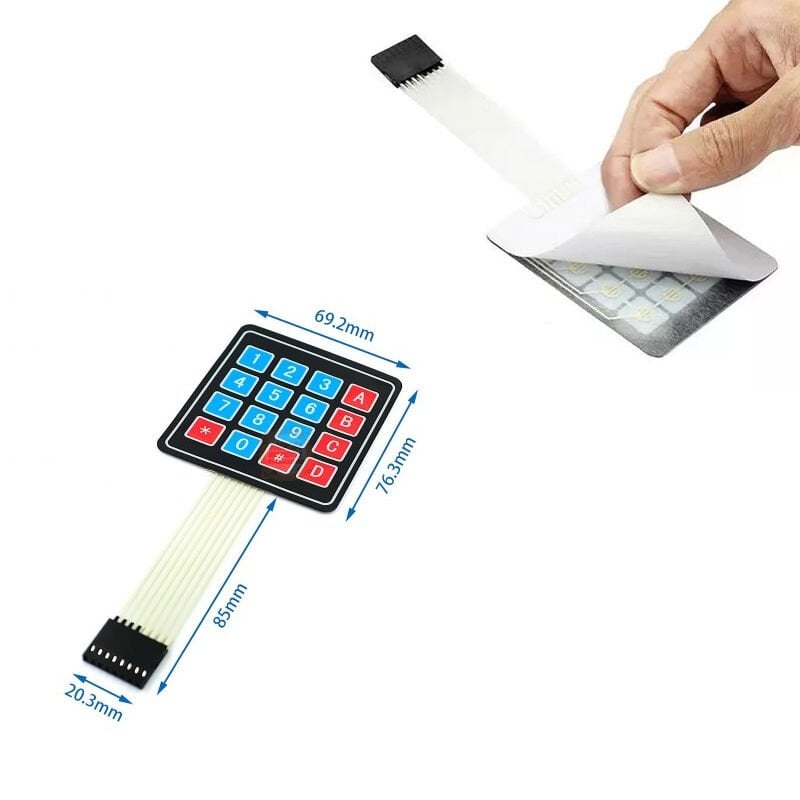

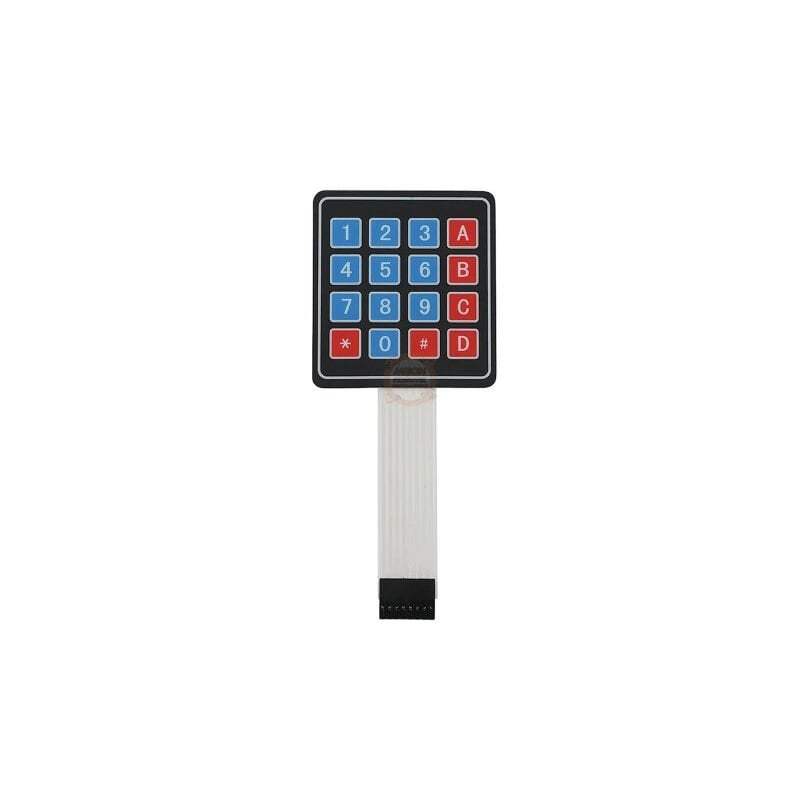

Membran tuş takımı modelleri ise sayısal veya çok fonksiyonlu kullanıcı girişlerinin gerektiği projelerde kullanılır. 3x4 keypad ve 4x4 keypad modelleri; şifreli geçiş sistemleri, menü kontrolü, cihaz ayarları, elektronik kilitler ve Arduino projeleri için pratik çözümler sunar.

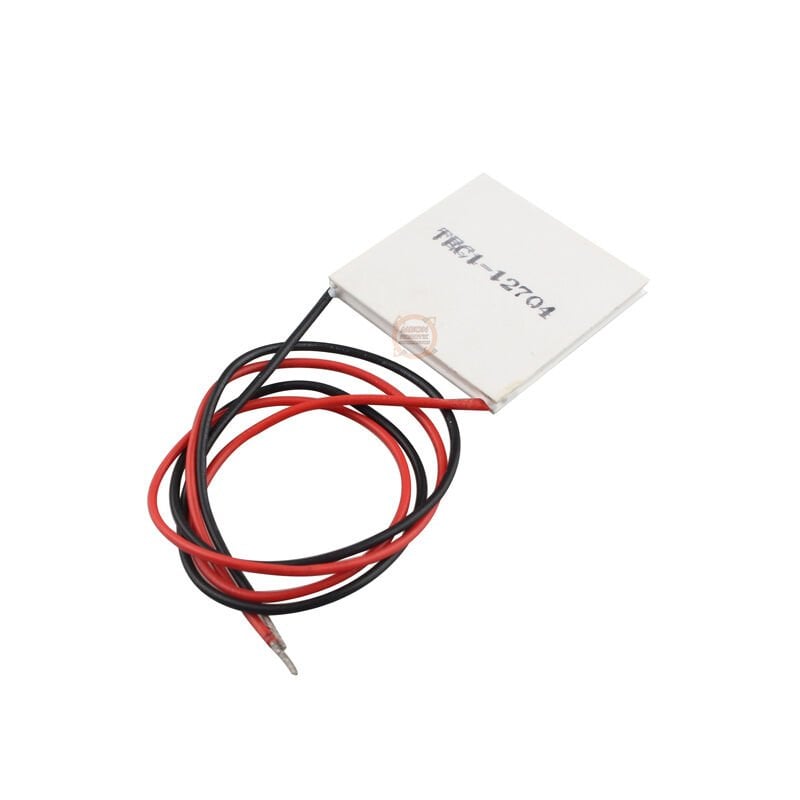

Peltier Soğutma Plakaları

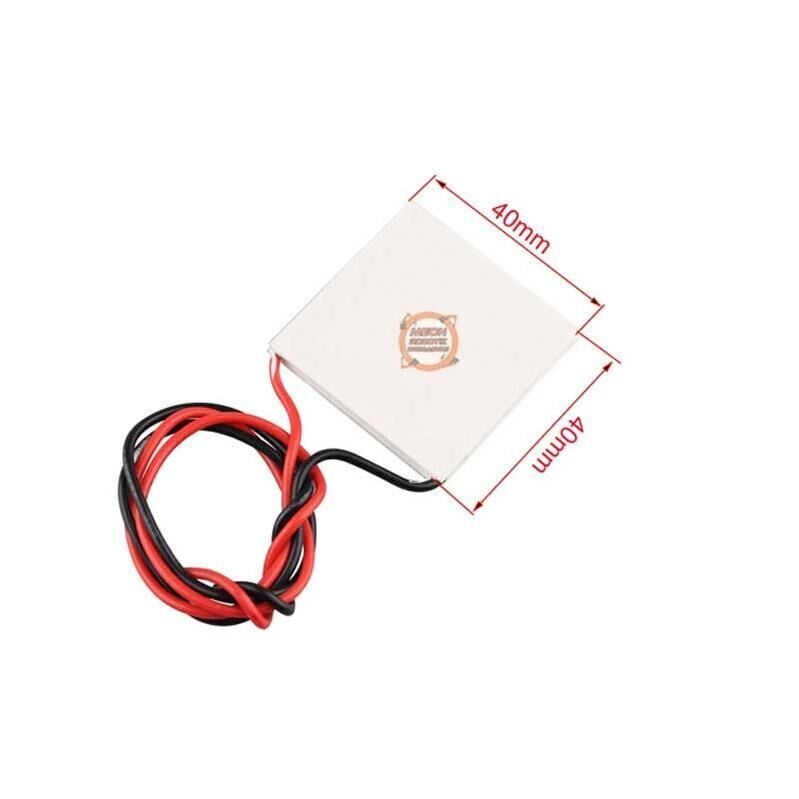

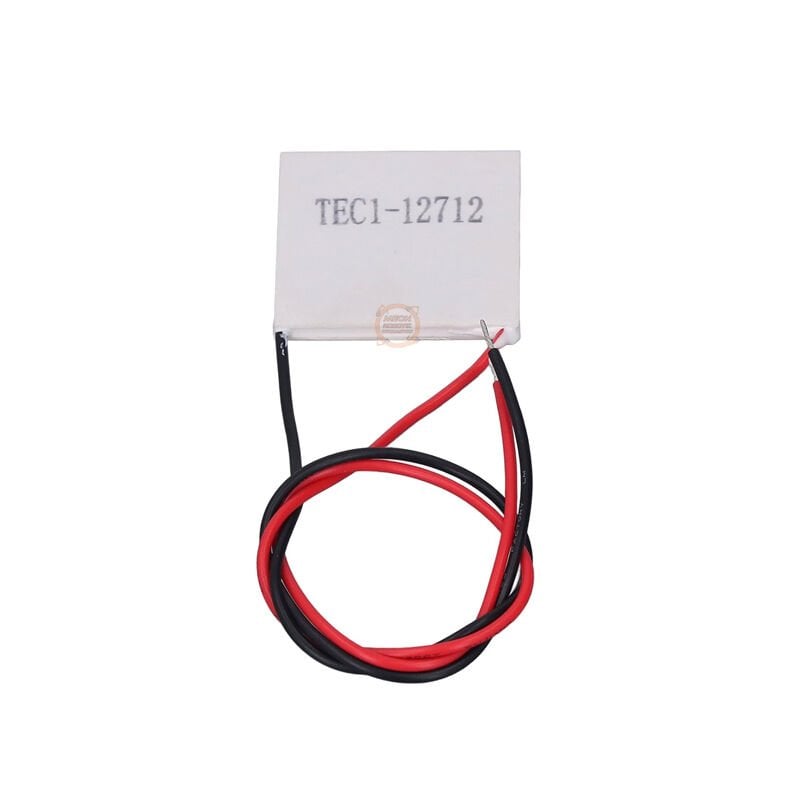

Peltier soğutucu, üzerinden doğru akım geçirildiğinde bir yüzeyi soğuturken diğer yüzeyinde ısı oluşturan termoelektrik bir komponenttir. TEC1 serisi Peltier plakalar; mini soğutucu sistemleri, elektronik kutu soğutma uygulamaları, laboratuvar projeleri, sensör sıcaklık kontrolü ve deneysel termal sistemlerde kullanılabilir.

TEC1-12704, TEC1-12705, TEC1-12709, TEC1-12710, TEC1-12712 ve TEC1-12715 gibi modellerin çalışma akımları ve güç değerleri birbirinden farklıdır. Daha yüksek güçlü bir termoelektrik soğutucu her uygulamada otomatik olarak daha iyi sonuç vermez. Güç kaynağı kapasitesi, sıcak yüzeyde kullanılacak alüminyum soğutucu, fan debisi ve termal macun uygulaması sistem performansını doğrudan etkiler.

Peltier modüller mutlaka etkili bir ısı tahliye sistemiyle kullanılmalıdır. Sıcak yüzeyde biriken ısı uzaklaştırılamazsa soğuk yüzey beklenen sıcaklığa ulaşamaz ve komponent kısa sürede zarar görebilir.

Köprü Diyot ve Doğrultucu Modüller

Köprü diyot, alternatif akımı doğru akıma dönüştürmek amacıyla kullanılan dört diyotlu doğrultma elemanıdır. Adaptörler, güç kaynakları, motor sürücü devreleri, şarj sistemleri, kaynak makineleri ve endüstriyel güç elektroniği uygulamalarında kullanılabilir.

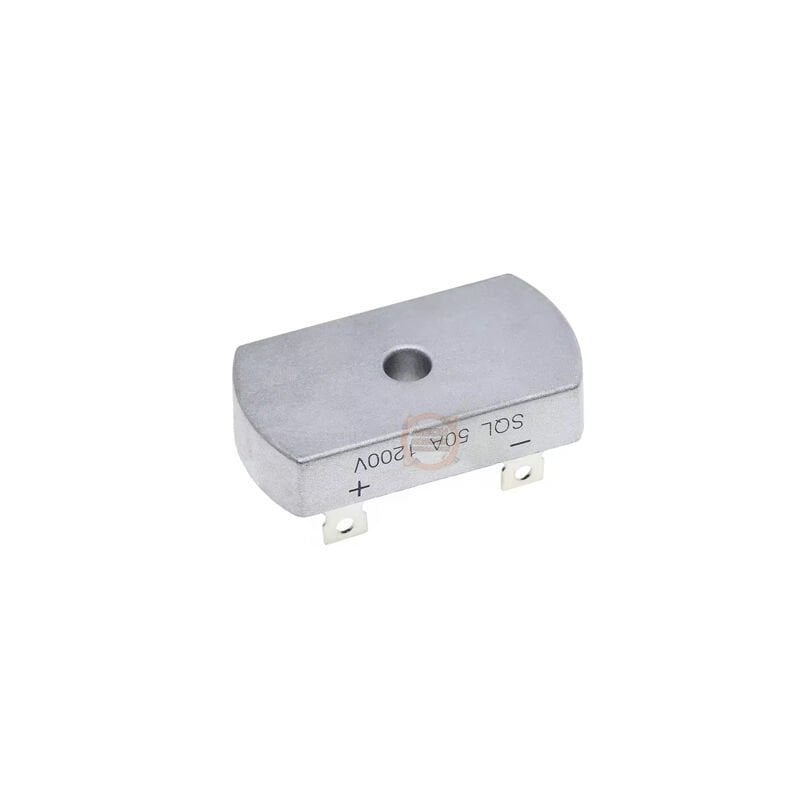

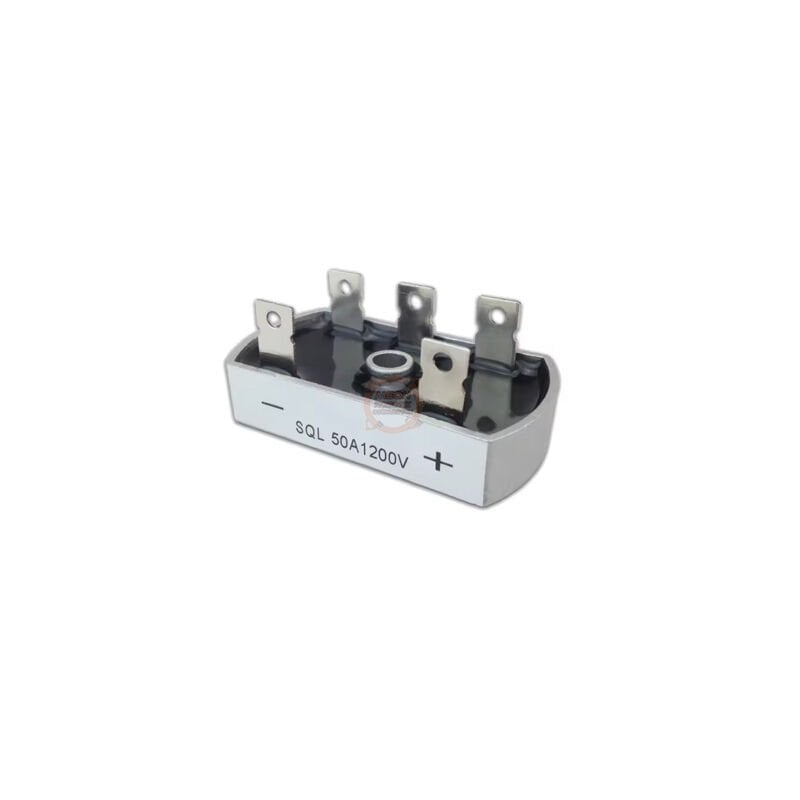

KBPC3510, KBPC5010 ve SQL50A gibi köprü doğrultucu modellerinde akım ve ters gerilim kapasitesi önemli seçim kriterleridir. Örneğin 35A veya 50A olarak belirtilen değerler uygun montaj ve soğutma koşullarına bağlıdır. Yüksek akımlı uygulamalarda köprü diyotun metal yüzeye veya uygun bir soğutucuya termal olarak bağlanması gerekebilir.

Üç fazlı köprü diyot modelleri ise trifaze alternatif akımı doğrultmak için tasarlanır. Bu ürünlerde faz bağlantılarının, doğru akım çıkış kutuplarının ve maksimum gerilim değerlerinin bağlantı öncesinde kontrol edilmesi gerekir.

Lazer Modülleri

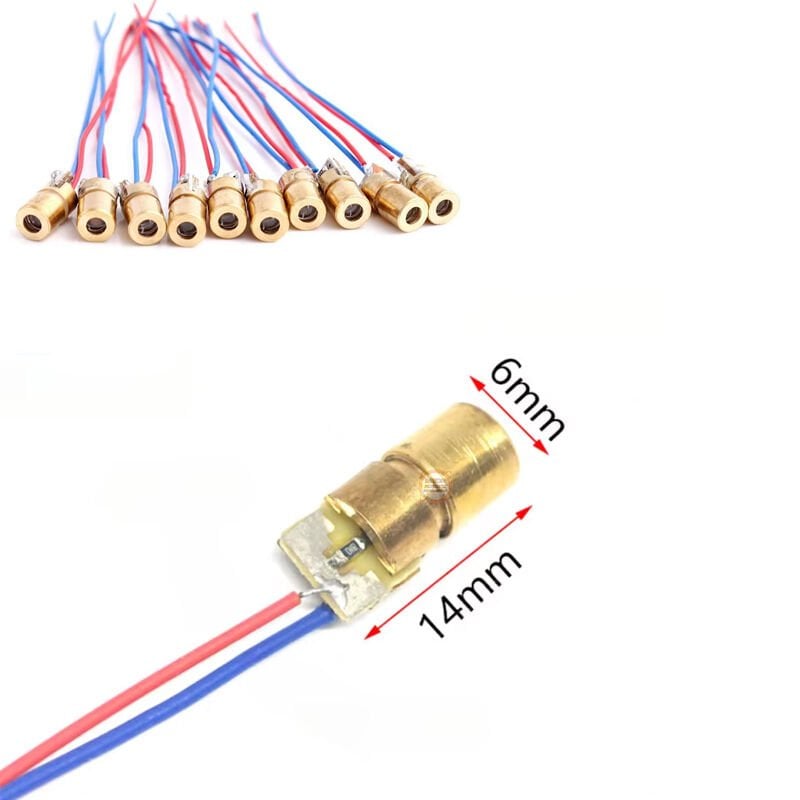

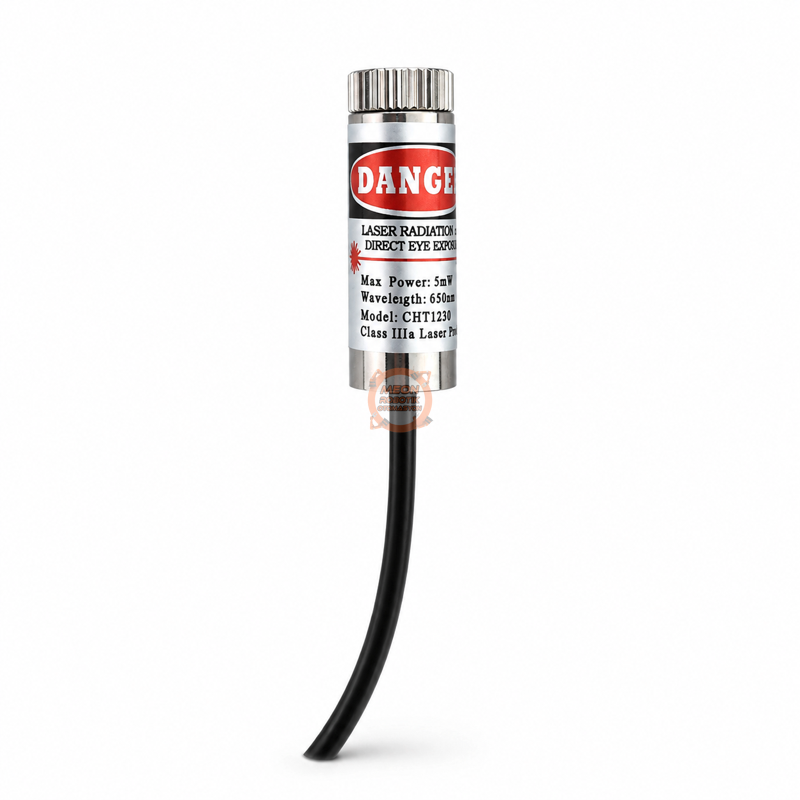

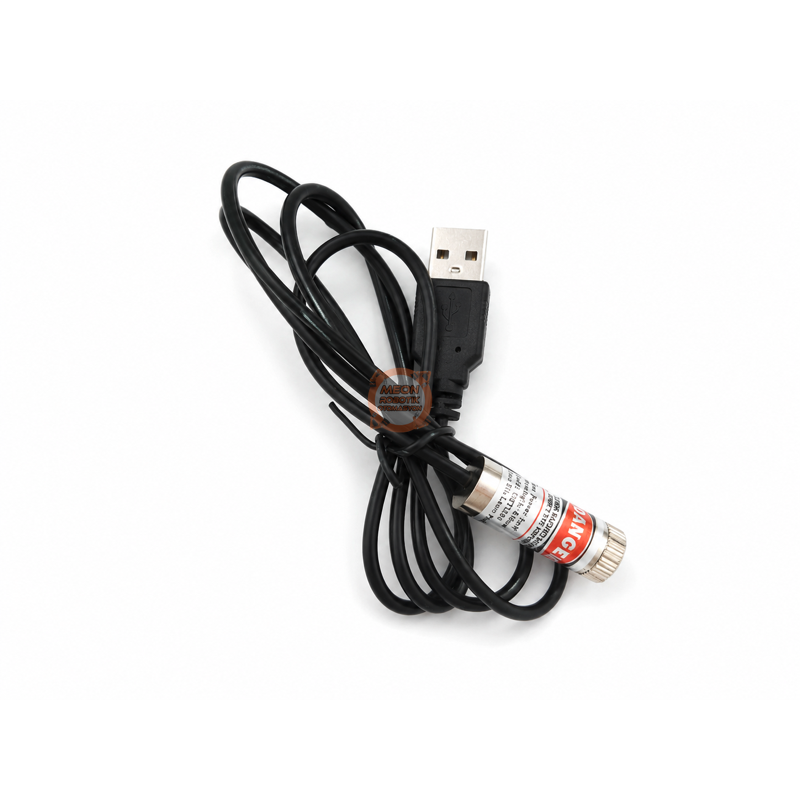

Kırmızı nokta, çizgi ve artı şeklinde ışık üreten lazer modülü çeşitleri; hizalama, konumlandırma, işaretleme, ölçüm ve görsel referans uygulamalarında kullanılabilir. Nokta lazer tek bir referans noktası oluştururken çizgi lazer doğrusal bir kılavuz, artı lazer ise yatay ve dikey eksenlerin kesişimini gösteren bir referans sağlar.

Lazer modülü seçerken dalga boyu, optik çıkış gücü, ışık deseni, çalışma gerilimi ve odak yapısı dikkate alınmalıdır. Lazer ışını doğrudan göze tutulmamalı, yansıtıcı yüzeylerde oluşabilecek kontrolsüz yansımalar hesaba katılmalıdır.

DC Jak, Pil Başlığı ve Güç Bağlantı Elemanları

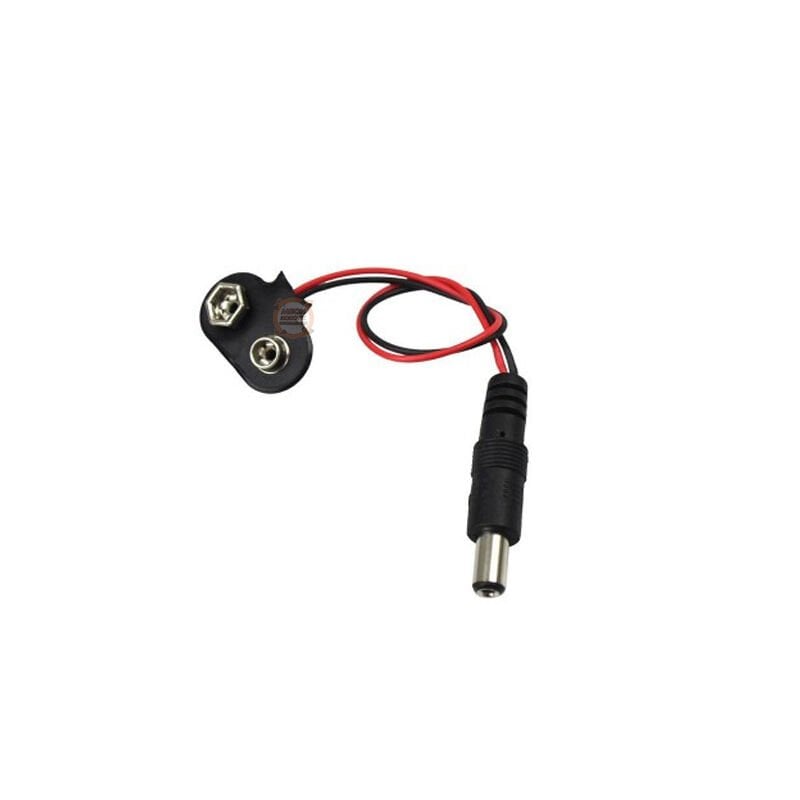

DC güç jakı, adaptör veya güç kaynağından gelen elektriğin elektronik devreye aktarılması için kullanılır. Şase tipi somunlu jaklar panel üzerine sabitlenebilirken kablolu pil başlıkları 9V pil gibi taşınabilir enerji kaynaklarının devrelere bağlanmasını kolaylaştırır.

DC jak seçiminde dış çap, iç pin çapı, akım taşıma kapasitesi ve kutuplama yapısı kontrol edilmelidir. 5.5x2.1 mm ve 5.5x2.5 mm jaklar birbirine benzer görünse de iç çapları farklı olduğu için her adaptör fişiyle güvenli temas sağlamayabilir.

Devre Kesici ve Aşırı Akım Koruma Elemanları

Devre kesici sigorta çeşitleri, elektrik devresinden güvenli sınırların üzerinde akım geçmesi durumunda devreyi keserek kabloların ve bağlı ekipmanların korunmasına yardımcı olur. AC ve DC uygulamalarında kullanılacak devre kesicilerin gerilim değerleri birbirinden farklı olabilir.

Koruma elemanı seçilirken yalnızca amper değeri değil, çalışma gerilimi, devre türü, kesme kapasitesi, bağlantı yapısı ve yükün ilk kalkış akımı da dikkate alınmalıdır. Motor, trafo ve kapasitif yükler ilk enerji verildiğinde nominal akımın üzerinde akım çekebileceğinden uygun karakteristikte koruma elemanı kullanılmalıdır.

Elektronik Komponent Seçim Rehberi

Elektronik devre elemanları seçilirken ürünün yalnızca genel adı değil, veri sayfasındaki ve ürün açıklamasındaki teknik değerleri değerlendirilmelidir. Aynı görünüme sahip iki komponent farklı gerilimlerde, akımlarda veya çalışma prensiplerinde üretilebilir.

Gerilim ve Akım Değerleri

Komponentin çalışma gerilimi devrenin besleme gerilimiyle uyumlu olmalıdır. Düşük gerilim için üretilmiş bir buzzer veya kondansatör daha yüksek gerilime bağlandığında zarar görebilir. Güç komponentlerinde akım kapasitesi, normal çalışma akımından belirli bir güvenlik payı bırakılarak seçilmelidir.

Güç Kapasitesi ve Isı Yönetimi

Dirençler, köprü diyotlar, Peltier plakalar ve güç modülleri çalışma sırasında ısı üretebilir. Dirençlerde watt değeri, Peltier ürünlerinde güç kaynağı kapasitesi, doğrultucularda ise soğutucu ihtiyacı göz önünde bulundurulmalıdır. Komponentin sınır değerlerde sürekli çalıştırılması kullanım ömrünü kısaltabilir.

Boyut ve Montaj Uyumluluğu

PCB üzerine monte edilecek komponentlerde pin aralığı, gövde ölçüsü ve bacak yapısı kontrol edilmelidir. Panel tipi ürünlerde montaj deliği çapı, gövde derinliği ve somun yapısı önemlidir. Mevcut bir cihazın yedek parçası seçilirken yalnızca teknik değerlerin değil fiziksel ölçülerin de uyumlu olması gerekir.

Aktif ve Pasif Komponent Ayrımı

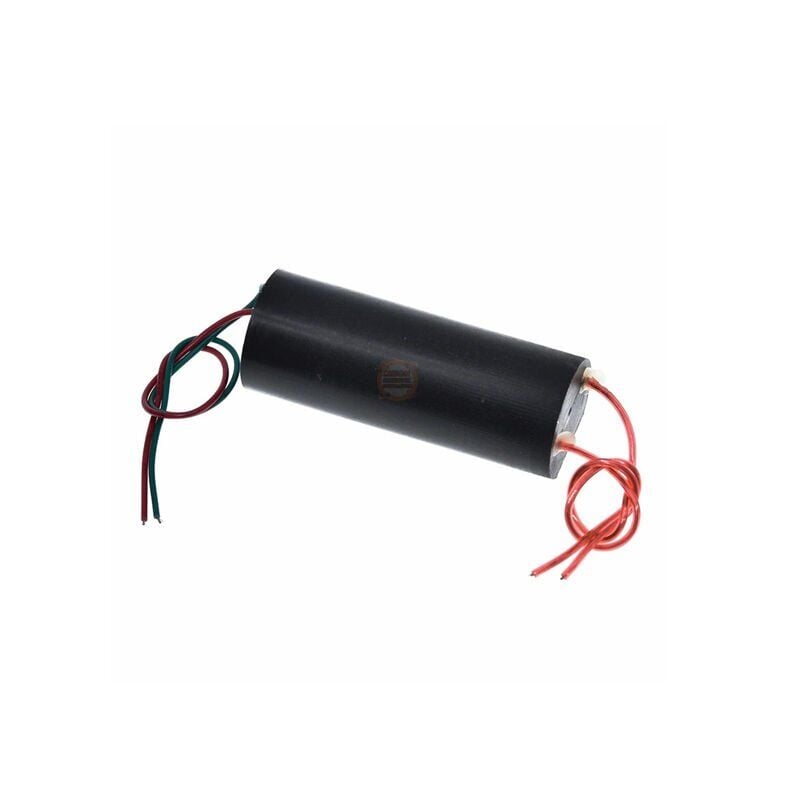

Direnç ve kondansatör gibi pasif devre elemanları, devrede enerji üretmeden elektriksel davranışı düzenler. Buzzer, lazer modülü ve yüksek gerilim modülü gibi aktif ürünler ise belirli bir besleme gerilimiyle çalışır. Bağlantı şeması hazırlanırken komponentin aktif veya pasif yapısı dikkate alınmalıdır.

Elektronik Komponentlerin Kullanım Alanları

• Arduino, ESP ve mikrodenetleyici tabanlı elektronik projeler
• Endüstriyel otomasyon ve makine kontrol panoları
• Alarm, ikaz ve güvenlik sistemleri
• Güç kaynağı ve doğrultucu devreleri
• Elektronik cihaz bakım ve onarım çalışmaları
• Robotik sistemler ve eğitim projeleri
• Mini soğutma ve sıcaklık kontrol uygulamaları
• Kullanıcı arayüzü, keypad ve buton devreleri
• Hizalama ve optik referans sistemleri
• LED aydınlatma ve sinyal devreleri
• Motor sürücü ve güç elektroniği uygulamaları
• Prototip kart ve özel PCB geliştirme çalışmaları

Komponent Kullanmanın Avantajları

• Elektronik devrelerin ihtiyaca göre özelleştirilmesini sağlar.
• Arızalı kartlarda yalnızca ilgili parçanın değiştirilmesine imkân verir.
• Prototip geliştirme sürecini hızlandırır.
• Akım, gerilim, sıcaklık ve sinyal kontrolünü kolaylaştırır.
• Farklı değer seçenekleri sayesinde hassas devre tasarımı yapılabilir.
• Endüstriyel sistemlere sesli, görsel ve mekanik kontrol işlevleri kazandırır.
• Hazır setler, laboratuvar ve teknik servis stok yönetimini kolaylaştırır.
• Doğru seçildiğinde sistem güvenliğini ve çalışma kararlılığını artırır.

Sıkça Sorulan Sorular

Elektronik komponent nedir?

Elektronik komponent; bir devrede akımı sınırlama, enerji depolama, doğrultma, anahtarlama, soğutma, ses üretme veya kullanıcıdan komut alma gibi belirli bir görev gerçekleştiren devre elemanıdır.

Direnç değeri nasıl seçilir?

Direnç değeri devrede sınırlandırılmak istenen akıma, besleme gerilimine ve bağlı elemanın çalışma özelliklerine göre hesaplanır. Direncin ohm değerine ek olarak watt kapasitesi ve tolerans oranı da kontrol edilmelidir.

Aktif buzzer ile pasif buzzer arasındaki fark nedir?

Aktif buzzer, uygun gerilim uygulandığında kendi dahili osilatörü sayesinde doğrudan ses üretir. Pasif buzzer ise ses oluşturmak için harici bir frekans veya PWM sinyaline ihtiyaç duyar.

Peltier soğutucu doğrudan adaptöre bağlanabilir mi?

Uygun gerilimde ve yeterli akım kapasitesine sahip bir doğru akım güç kaynağı kullanılabilir. Ancak Peltier modülün sıcak yüzeyine mutlaka uygun boyutta soğutucu ve fan bağlanmalıdır. Soğutmasız çalışma modülün zarar görmesine neden olabilir.

Köprü diyot seçerken nelere dikkat edilmelidir?

Maksimum giriş gerilimi, sürekli akım kapasitesi, ters gerilim dayanımı, bağlantı terminalleri ve soğutma ihtiyacı kontrol edilmelidir. Komponent, devrenin normal akımından daha yüksek bir güvenlik payıyla seçilmelidir.

5.5x2.1 mm ve 5.5x2.5 mm DC jak aynı mıdır?

Hayır. Dış çapları aynı olsa da iç pin çapları farklıdır. Yanlış ölçüde fiş kullanılması gevşek temas, enerji kesintisi veya bağlantı noktasında ısınma oluşturabilir.

Membran keypad Arduino ile kullanılabilir mi?

Evet. 3x4 ve 4x4 membran keypad modelleri dijital giriş pinleri üzerinden Arduino ve benzeri mikrodenetleyici kartlarına bağlanabilir. Tuşların satır ve sütun taraması uygun yazılım kütüphaneleriyle gerçekleştirilebilir.

Devre kesici amper değeri nasıl belirlenir?

Devre kesicinin nominal akımı yükün normal çalışma akımına, kablo kesitine ve yükün kalkış karakteristiğine göre belirlenmelidir. Motor ve trafo gibi yüksek ilk akım çeken yüklerde yalnızca nominal çalışma akımına bakılarak seçim yapılmamalıdır.

Meon Robotik Otomasyon Komponent Çözümleri

Meon Robotik Otomasyon; elektronik tasarım, robotik, bakım-onarım, güç elektroniği ve endüstriyel otomasyon çalışmalarında ihtiyaç duyulan farklı komponent seçeneklerini bir araya getirir. Direnç, kondansatör, buzzer, tuş takımı, Peltier plaka, lazer modülü, köprü diyot, bağlantı elemanı ve koruma ürünleri arasından projenizin teknik gereksinimlerine uygun ürünleri inceleyebilirsiniz.

Ürün seçiminde çalışma gerilimi, akım kapasitesi, fiziksel ölçüler ve montaj yapısı gibi kriterleri karşılaştırarak daha güvenli ve verimli sistemler oluşturabilirsiniz. Meon Robotik Otomasyon, elektronik proje ve endüstriyel uygulamalarınız için uygun elektronik komponent fiyatları ve farklı teknik özelliklere sahip ürün alternatifleri sunar.
