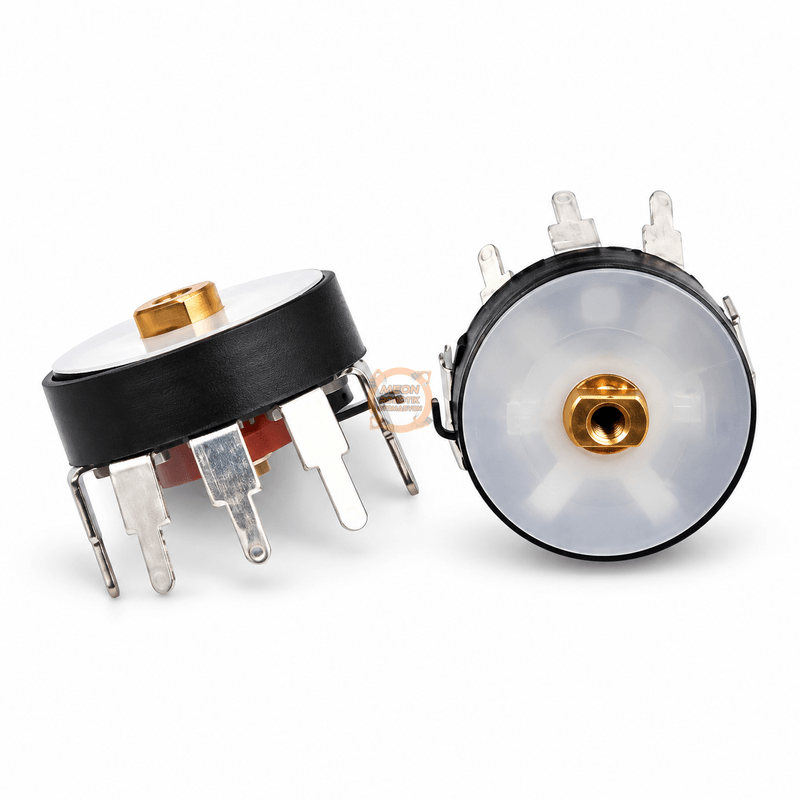

RV12MM 50K Anahtarlı Potansiyometre, Tek Turlu 5 Terminalli Döner Tip

RV12MM 50K anahtarlı potansiyometre, 50K ohm direnç değerine sahip, tek turlu ve dahili anahtarlı döner tip bir komponenttir. Kaynaklarda toleransı ±%10, terminal sayısı 5, gövde ölçüsü 13 mm x 11 mm ve mil çapı 3.4 mm olarak belirtilmiştir. Mil yaklaşık 270 derece döner. Ses seviyesi ayarı ile açma-kapama işlevinin tek elemanda toplanmasının istendiği radyo, amplifikatör ve benzeri elektronik projelerde kullanılır.

Bu 50K anahtarlı potansiyometre, döner düğme ile direnci ayarlarken aynı mil üzerinde devreyi açıp kapatabilen dahili bir anahtar da barındırır. RV12 serisi yapısıyla ses ekipmanı, radyo ve amplifikatör gibi cihazlarda ses seviyesini kontrol etmek için kullanılır.

RV12MM modeli tek turlu çalışır ve mil hareketi yaklaşık 270 derecedir. Anahtarlı yapı tercih edildiğinde seviye ayarı ve güç anahtarı için iki ayrı eleman kullanma ihtiyacı azalır. Bu durum küçük panellerde ve kompakt kasalarda yer kazandırır.

Teknik Özellikler

RV12MM modeli, 50K ohm nominal direnç değeriyle ses ve ayar devrelerinde sık karşılaşılan bir değer sunar. Kaynaklarda direnç toleransı ±%10 olarak verilmiştir. Bazı tedarikçi listelerinde %20 gibi daha geniş toleranslar da görülebildiği için hassas uygulamalarda ölçüm yapılması önerilir.

Potansiyometre tek dönüşlüdür ve milin hareket açısı yaklaşık 270 derecedir. Çok turlu trimpotlardan farklı olarak hızlı ve sezgisel bir ayar sağlar. Dahili anahtar mil hareketiyle çalışır; böylece cihazın açılıp kapatılması ve seviye ayarı aynı düğmeden yapılabilir.

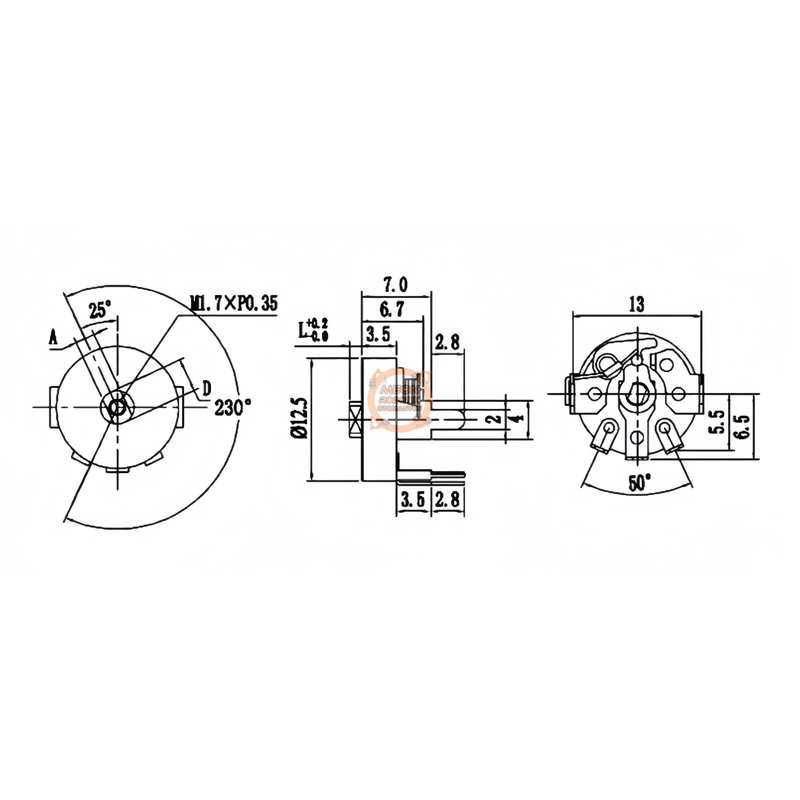

Gövde ölçüsü 13 mm x 11 mm olan bu 50K anahtarlı potansiyometre, delikten geçmeli yapısıyla delikli plaket, pertinaks veya özel tasarım PCB üzerine lehimlenebilir. Kaynakta mil çapı 3.4 mm olarak belirtilmiştir; düğme veya kep seçerken mil ölçüsünü ayrıca kontrol etmek gerekir.

Bağlantı ve Kullanım Notları

Ürün 5 terminallidir. Bu tip yapılarda genellikle üç terminal potansiyometre için, iki terminal ise anahtar kontağı için kullanılır. Kaynaklarda terminal dizilimi şemayla verilmediğinden, parça devreye lehimlenmeden önce multimetre ile direnç ve süreklilik ölçümü yapılmalıdır.

Ses seviyesi ayarında potansiyometrenin iki ucu sinyal girişi ile toprak arasına, orta ucu ise çıkışa bağlanır. Anahtar kontakları besleme hattına seri bağlanarak düşük gerilimli cihazlarda açma-kapama için kullanılabilir. Anahtarın akım ve gerilim limitleri kaynaklarda verilmemiştir; bu nedenle şebeke gerilimini anahtarlamak için kullanılmamalıdır.

Öne Çıkan Avantajlar

• Direnç ayarı ve açma-kapama işlevini tek komponentte birleştirir.
• 50K ohm değeri ses ve ayar devrelerinde yaygın kullanılan bir değerdir.
• Tek turlu yapı yaklaşık 270 derecelik hızlı ayar aralığı sağlar.
• 13 mm x 11 mm ölçüsüyle küçük kasalara uygun kompakt bir seçenektir.
• Delikten geçmeli yapı lehimleme ve prototip çalışmasını kolaylaştırır.

Kullanım Alanları

• Amplifikatör ve ses sistemlerinde ses seviyesi ayarı
• Radyo ve benzeri elektrikli cihazların onarımı ve yedek parça ihtiyacı
• Hobi elektroniği ve prototip kontrol panelleri
• Açma-kapama anahtarlı ayar düğmesi gereken küçük devreler
• Eğitim ve laboratuvar çalışmalarında döner potansiyometre uygulamaları

Paket İçeriği

• 1 adet RV12MM anahtarlı potansiyometre

Dikkat Edilmesi Gerekenler

• Terminal dizilimini kullanmadan önce multimetre ile doğrulayın.
• Anahtar kontaklarının akım ve gerilim limitleri belirtilmemiştir; yüksek güçlü veya şebeke gerilimli devrelerde kullanmayın.
• Düğme seçiminde 3.4 mm mil çapı bilgisini kontrol edin.
• Lehimlemeyi kısa sürede ve düşük ısıyla yapın; aksi halde plastik gövde zarar görebilir.

Sık Sorulan Sorular

50K anahtarlı potansiyometre ne işe yarar?

Direnç değerini döner mil ile değiştirerek ses seviyesi gibi ayarları yapar. Dahili anahtarı sayesinde aynı düğmeyle devreyi açıp kapatma işlevi de sağlar.

RV12MM kaç derece döner?

Tek turlu bir modeldir ve kaynaklarda hareket açısı yaklaşık 270 derece olarak belirtilmiştir.

Kaç terminali vardır?

Toplam 5 terminali vardır. Hangi terminalin potansiyometre, hangisinin anahtar kontağı olduğu bağlantıdan önce multimetre ile kontrol edilmelidir.

Anahtar ile şebeke gerilimi anahtarlanabilir mi?

Anahtarın akım ve gerilim limitleri kaynaklarda verilmediği için şebeke gerilimli devrelerde kullanılması önerilmez; düşük gerilimli devreler tercih edilmelidir.
