SMD Lehimleme Pratik Kartı - Demonte

SMD Lehimleme Pratik Kartı - Demonte

SMD lehimleme pratik kartı, elektronik devrelerde kullanılan yüzey montajlı komponentlerin lehimlenmesini öğrenmek ve uygulamalı deneyim kazanmak amacıyla hazırlanmış bir elektronik eğitim setidir. Kullanıcıların küçük elektronik bileşenleri doğru konumlandırma, lehimleme ve lehim bağlantılarını kontrol etme becerilerini geliştirmesine yardımcı olur. Elektronik eğitim laboratuvarlarında, teknik servislerde, maker atölyelerinde ve bireysel elektronik çalışmalarında kullanılabilir.

SMD (Surface Mount Device), elektronik komponentlerin baskılı devre kartının (PCB) yüzeyine doğrudan monte edilmesini sağlayan bir teknolojidir. Geleneksel delikli komponentlerden farklı olarak SMD bileşenler, PCB üzerindeki özel lehimleme padlerine yerleştirilir. Bu yöntem, günümüzde birçok elektronik cihazın üretiminde yaygın olarak kullanılmaktadır.

SMD lehimleme eğitim kartı, farklı komponent kılıfları üzerinde uygulama yapmaya uygun lehimleme alanları sunar. Kullanıcılar, küçük bileşenleri cımbız yardımıyla konumlandırma, uygun miktarda lehim kullanma ve lehim noktalarını inceleme gibi temel işlemleri öğrenebilir.

Ürün demonte (montajsız) olarak sunulmaktadır. Böylece kullanıcı, hazır lehimlenmiş bir devre yerine komponentlerin montaj işlemlerini kendisi gerçekleştirerek uygulamalı deneyim kazanır.

Lehimleme sırasında komponentlerin PCB üzerine düzgün yerleştirilmesi, lehim miktarının kontrol edilmesi ve bağlantılar arasında kısa devre oluşturulmaması gibi önemli teknik beceriler geliştirilebilir.

Bu yönüyle ürün, yalnızca başlangıç seviyesinde lehimleme öğrenmek isteyenler için değil, hassas elektronik kart onarımı ve SMD komponent değişimi konularında kendisini geliştirmek isteyenler için de kullanışlı bir eğitim aracıdır.

Öne Çıkan Özellikler

• Demonte tasarım: Komponentlerin PCB üzerine lehimlenmesi kullanıcı tarafından gerçekleştirilir.

• SMD uygulama alanları: Yüzey montajlı elektronik bileşenler üzerinde lehimleme pratiği yapılmasını sağlar.

• Farklı komponent kılıfları: Çeşitli boyut ve kılıf yapılarına sahip bileşenlerle çalışma deneyimi kazandırır.

• Hassas lehimleme pratiği: Küçük lehim padleri üzerinde çalışma becerisinin geliştirilmesine yardımcı olur.

• PCB üzerinde uygulama: Gerçek baskılı devre kartı üzerinde montaj ve lehimleme çalışmaları yapılabilir.

• Eğitim amaçlı kullanım: Elektronik öğrenimi, mesleki eğitim ve atölye çalışmalarında kullanılabilir.

• Lehim sökme çalışmaları: Lehimlenmiş bileşenlerin uygun yöntemlerle sökülmesi ve yeniden yerleştirilmesi konusunda deneyim kazandırır.

Kullanım Alanları

• Elektronik devre lehimleme eğitimleri

• SMD komponent montajı öğrenme

• Teknik servis personeli uygulama eğitimleri

• Elektronik kart tamiri öncesi lehimleme pratiği

• Meslek liseleri ve üniversite elektronik laboratuvarları

• Arduino ve robotik projeleri için lehimleme becerisi geliştirme

• Maker atölyeleri ve kendin yap (DIY) çalışmaları

• Hassas lehimleme ve komponent yerleştirme eğitimleri

• Lehim sökme ve yeniden lehimleme uygulamaları

Teknik Özellikler

SMD Lehimleme Pratik Kartı Nasıl Kullanılır?

1. Çalışma Alanının Hazırlanması

Lehimleme işlemine başlamadan önce PCB kartı düz ve sabit bir çalışma yüzeyine yerleştirilir. İnce uçlu havya, lehim teli, cımbız ve gerektiğinde büyüteç gibi yardımcı ekipmanlar hazırlanır.

2. Komponentlerin Yerleştirilmesi

Uygulama yapılacak SMD komponent, PCB üzerindeki uygun lehimleme padine dikkatlice konumlandırılır. Küçük bileşenlerin yerleştirilmesinde elektronik cımbız kullanılması işlemi kolaylaştırır.

3. Lehimleme İşlemi

Komponentin bir bağlantı noktası az miktarda lehim kullanılarak sabitlenir. Bileşenin konumu kontrol edildikten sonra diğer bağlantıları lehimlenir. Lehim miktarının kontrollü kullanılması, bağlantıların daha düzenli olmasını sağlar.

4. Lehim Bağlantılarının Kontrol Edilmesi

İşlem tamamlandıktan sonra lehim noktaları görsel olarak incelenir. Eksik lehim, istenmeyen lehim köprüleri ve yanlış konumlandırılmış bileşenler kontrol edilir.

5. Lehim Sökme ve Yeniden Uygulama

Eğitim amacıyla lehimlenmiş komponentler uygun lehim sökme ekipmanlarıyla çıkarılarak yeniden yerleştirme çalışmaları gerçekleştirilebilir. Bu işlem sırasında PCB üzerindeki lehim padlerinin zarar görmemesine dikkat edilmelidir.

SMD Lehimleme Eğitiminde Kazanılabilecek Beceriler

Bu kart ile yapılan uygulamalar, elektronik devre montajında ihtiyaç duyulan çeşitli teknik becerilerin geliştirilmesine yardımcı olabilir.

• Küçük elektronik komponentlerin doğru konumlandırılması

• Hassas havya kullanımının öğrenilmesi

• Lehim miktarının kontrol edilmesi

• Lehim köprülerinin ve hatalı bağlantıların tespit edilmesi

• SMD komponentlerin sökülmesi ve yeniden lehimlenmesi

• PCB lehim padlerinin korunması

• Elektronik kart montajında el-göz koordinasyonunun geliştirilmesi

Kullanım ve Güvenlik Notları

• Ürün montajsızdır; lehimleme işlemleri kullanıcı tarafından yapılmalıdır.

• Lehimleme sırasında uygun havya ve hassas çalışma ekipmanları kullanılmalıdır.

• Aşırı sıcaklık uygulaması PCB üzerindeki lehim padlerine ve elektronik bileşenlere zarar verebilir.

• Çalışma sırasında uygun havalandırma sağlanmalıdır.

• Elektrik beslemesi bağlı bir kart üzerinde lehimleme yapılmamalıdır.

• Ürünün temel amacı lehimleme eğitimidir. Belirli bir elektronik devre işlevi veya çalışma gerilimi belirtilmemiştir.

Paket İçeriği

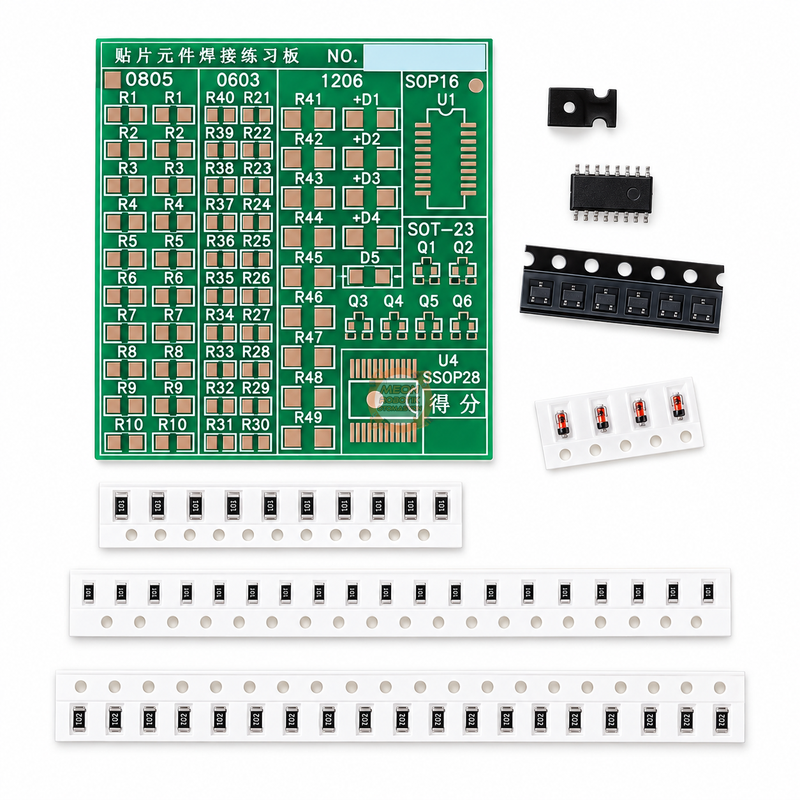

• 1 adet SMD lehimleme pratik PCB kartı

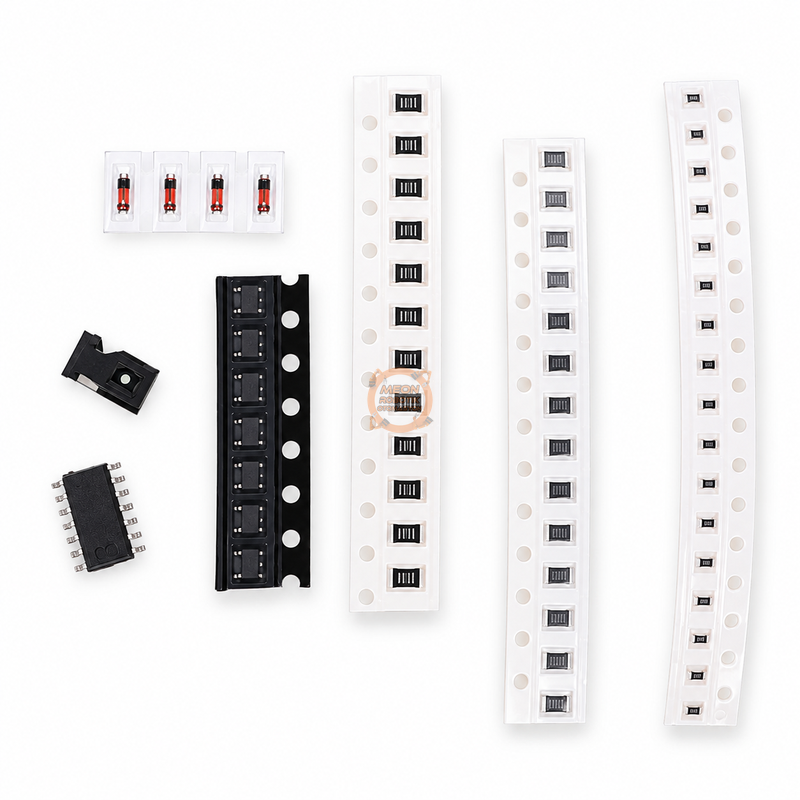

• SMD direnç ve elektronik komponent şeritleri

• 1 adet DIP entegre soketi

• Farklı kılıf yapılarına sahip elektronik komponentler

• Görselde yer alan diğer küçük elektronik bileşenler
