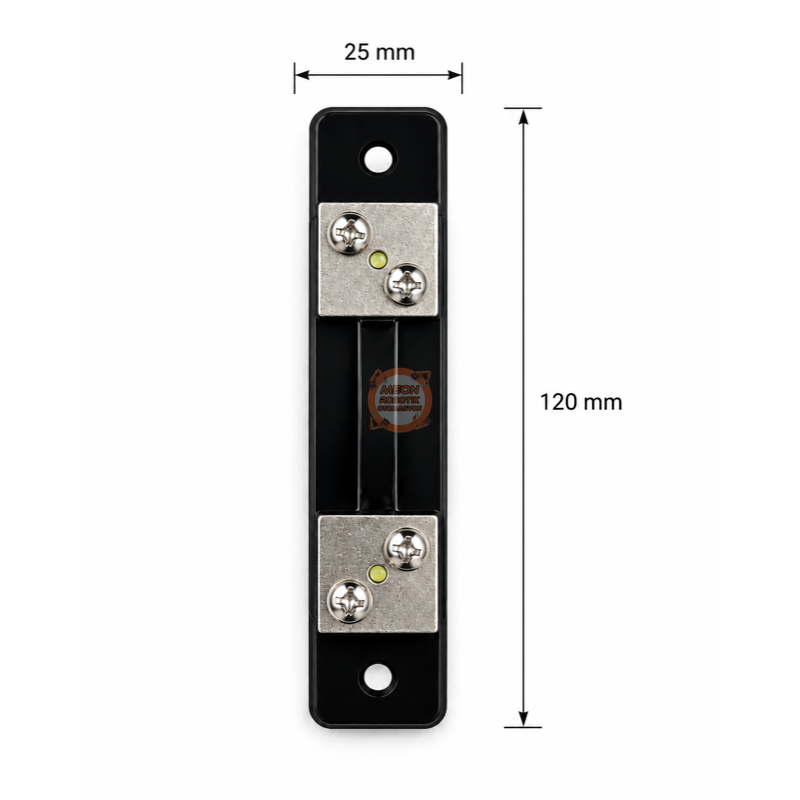

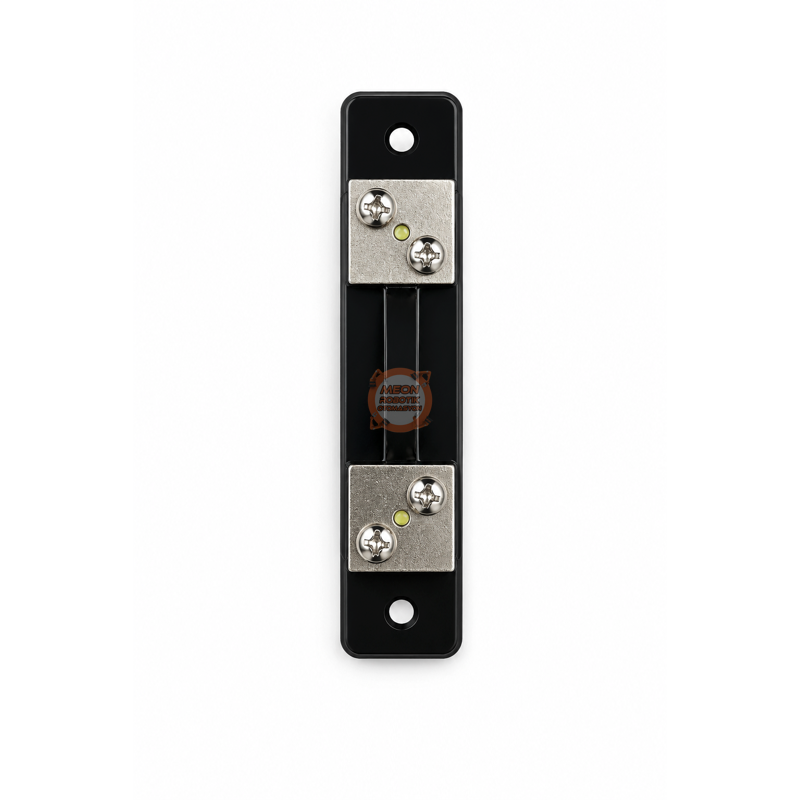

FL-2 30A 75mV Şönt Direnç – DC Ampermetre Akım Ölçümü

Şönt direnç, yüksek DC akımın doğrudan ölçüm cihazından geçirilmeden ölçülmesini sağlayan hassas bir akım ölçüm elemanıdır. FL-2 modeli, 30 A anma akımında ölçüm terminalleri arasında 75 mV gerilim düşümü oluşturur. DC ampermetreler, elektrik panoları, akü sistemleri, güç kaynakları ve çeşitli akım izleme uygulamalarında kullanılır.

Şönt üzerinden geçen akım ile oluşan gerilim düşümü doğru orantılıdır. 75 mV tam skala girişine ve 30 A ölçüm aralığına uygun bir ampermetre, şönt üzerindeki milivolt seviyesindeki gerilimi okuyarak devreden geçen akımı gösterir. FL-2-75-30 modelinin nominal direnç değeri, 75 mV / 30 A hesabına göre 2,5 mΩ seviyesindedir.

Yüksek akım hattı şönt direncin büyük akım terminallerine seri olarak bağlanır. Ampermetrenin ölçüm kabloları ise küçük gerilim ölçüm terminallerine bağlanır. Böylece yük akımı ampermetrenin hassas ölçüm girişinden geçirilmeden takip edilebilir. Modelin doğrulanan anma akımı 30 A, çıkış gerilimi 75 mV ve doğruluk sınıfı 0,5’tir.

Öne Çıkan Özellikler

• 30 A DC anma akımı
• 75 mV tam skala ölçüm gerilimi
• FL-2-75-30 model yapısı
• Nominal 2,5 mΩ şönt direnci
• 0,5 doğruluk sınıfı
• Yüksek akım ve gerilim ölçümü için ayrı terminaller
• Uyumlu DC ampermetrelerle kullanım
• Anma akımının %120’sinde 2 saat aşırı yük dayanımı

Kullanım Alanları

• DC ampermetre ve panelmetre uygulamaları
• Akü şarj ve deşarj akımı takibi
• DC güç kaynağı çıkış akımı ölçümü
• Elektrik ve otomasyon panoları
• Güneş enerjisi ve akü destekli DC sistemler
• Test, bakım ve hobi elektroniği uygulamaları

Teknik Özellikler

Teknik değerler FL-2-75-30 ürün ve FL-2 serisi teknik bilgilerinden doğrulanmıştır.

Elektriksel ve Bağlantı Bilgileri

Şönt direnç, ölçülecek DC akım hattına seri bağlanmalıdır. Yüksek akım bağlantıları büyük terminaller üzerinden, ampermetre bağlantıları ise küçük gerilim ölçüm terminalleri üzerinden yapılır. 30 A akımda ölçüm terminalleri arasında 75 mV oluşur. Bağlanacak ampermetrenin 30 A / 75 mV harici şönt girişine uygun olması gerekir. Üretici bağlantı şemasında şönt, DC devrenin negatif hattına seri olarak gösterilmiştir.

Kullanım ve Güvenlik Notları

Bağlantı yapılmadan önce sistemin enerjisi kesilmelidir. Yük akımı ampermetrenin milivolt ölçüm terminallerinden geçirilmemeli, yalnızca şönt direncin yüksek akım terminallerine bağlanmalıdır. Terminal bağlantılarının gevşek bırakılması ısınmaya ve hatalı ölçüme neden olabileceğinden bağlantılar uygun şekilde sıkılmalıdır. Ürün, 75 mV girişli ve 30 A skalalı uyumlu DC ampermetrelerle kullanılmalıdır.
