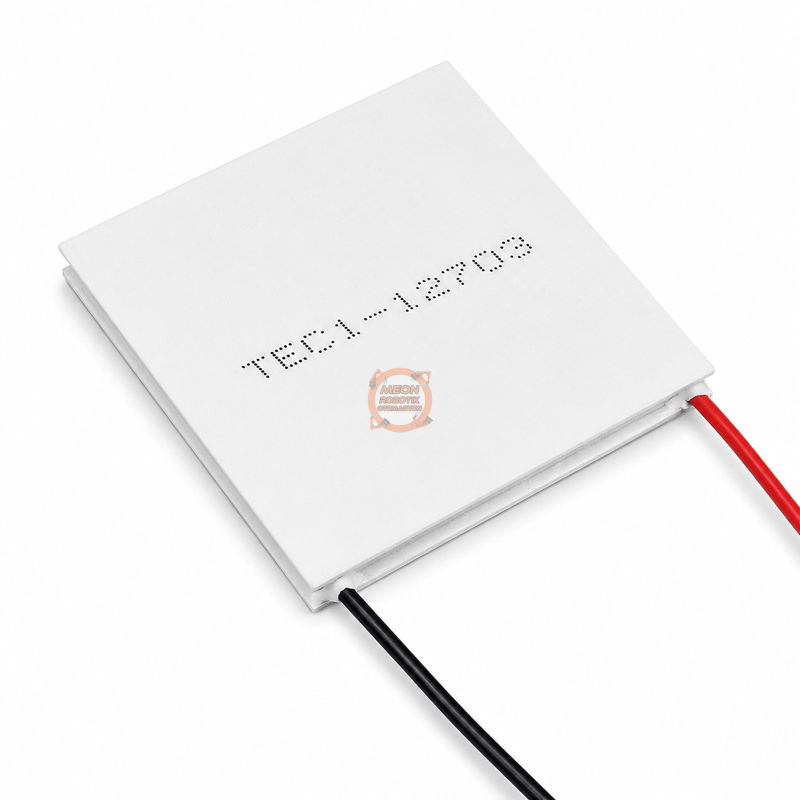

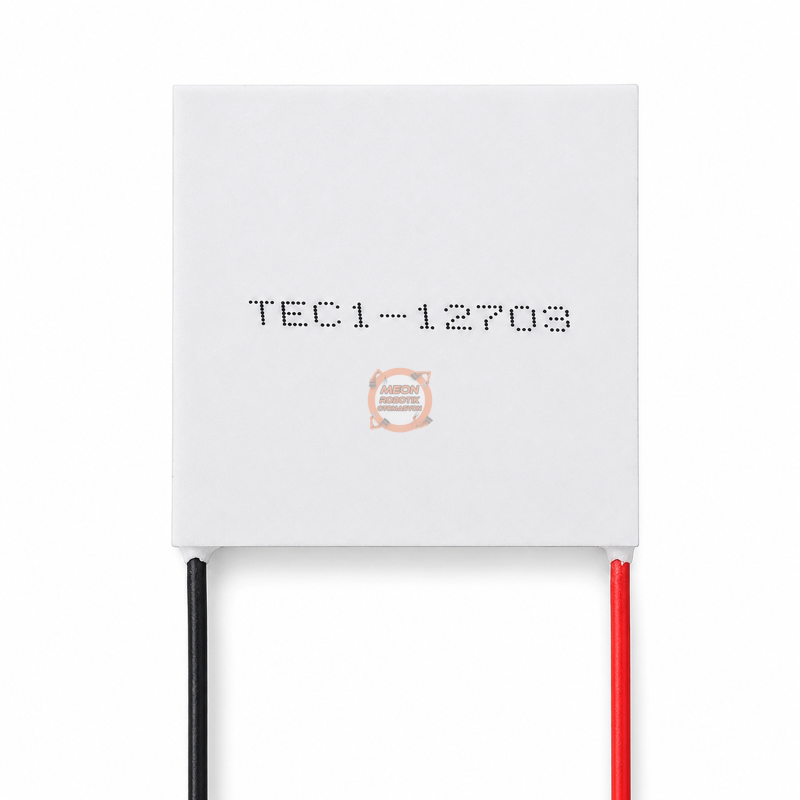

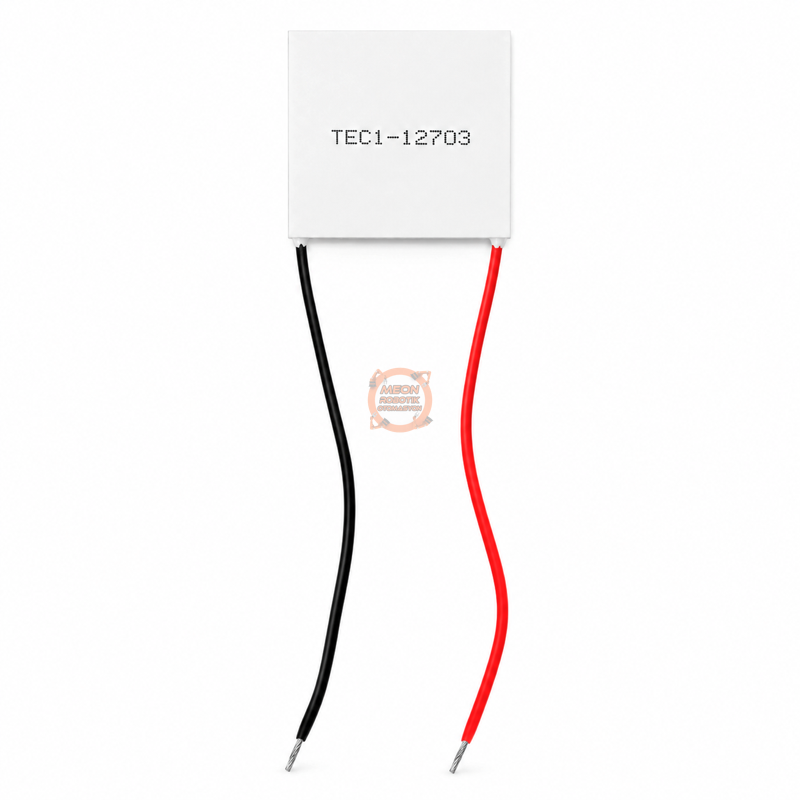

TEC1-12703 12V 3A 40x40 mm Peltier Soğutucu Plaka

TEC1-12703 12V 3A 40x40 mm Peltier Soğutucu Plaka

Peltier soğutucu, elektrik enerjisi kullanarak iki yüzeyi arasında sıcaklık farkı oluşturan, hareketli parça içermeyen termoelektrik bir soğutma plakasıdır. TEC1-12703 modeli enerji verildiğinde bir yüzeyindeki ısıyı diğer yüzeyine aktararak soğutma sağlar. Akım yönü ters çevrildiğinde sıcak ve soğuk yüzeylerin yönü de değişir.

TEC1-12703 Peltier soğutucu, 12V DC nominal gerilim ve yaklaşık 3A akımla çalışır. 40x40 mm ölçülerindeki kompakt yapısı sayesinde mini buzdolabı, elektronik devre soğutma, laboratuvar ekipmanları, sıcaklık kontrollü kutular ve hobi projelerinde kullanılabilir. Modülün elektriksel güç tüketimi yaklaşık 36W, maksimum ısı transfer kapasitesi ise uygun test koşullarında yaklaşık 27W’tır.

Peltier soğutucu, Peltier etkisinden yararlanarak elektrik akımı yardımıyla ısıyı bir yüzeyden diğer yüzeye taşıyan termoelektrik bir modüldür. Kompresör, gaz veya hareketli mekanizma kullanmadan bölgesel soğutma ve ısıtma yapılmasını sağlar.

TEC1-12703 modelinde seramik plakalar arasında elektriksel olarak seri bağlanmış 127 adet termoelektrik çift bulunur. Bu yapı sayesinde modül sessiz çalışır ve hassas sıcaklık kontrolü gereken küçük ölçekli sistemlere kolayca entegre edilebilir.

Çalışma Prensibi

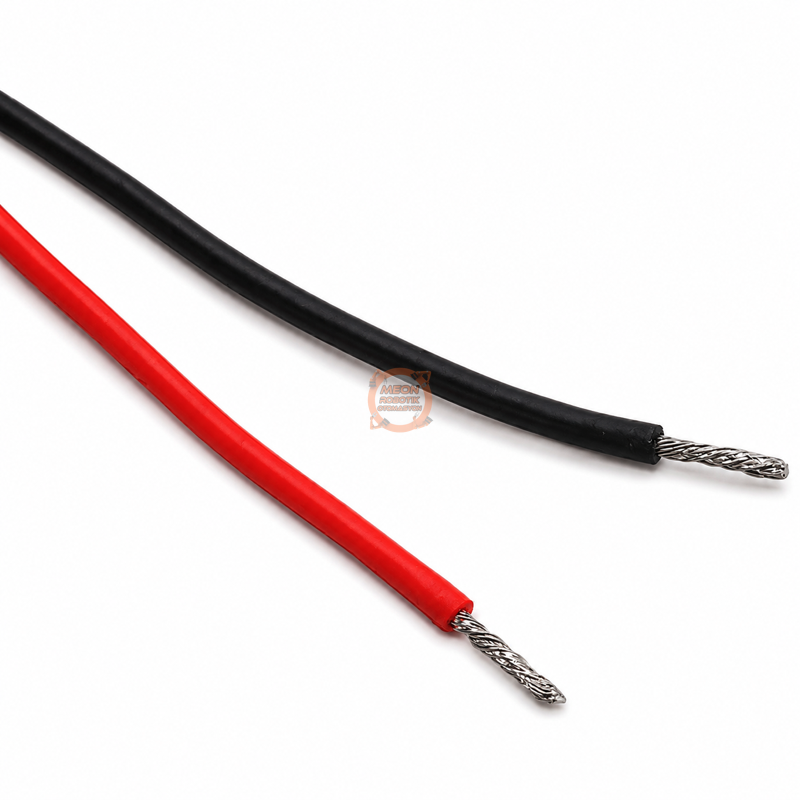

TEC1-12703 Peltier soğutucu üzerine doğru akım uygulandığında bir yüzey çevresindeki ısıyı emerken diğer yüzeye aktarır. Böylece bir taraf soğurken karşı taraf ısınır. Kırmızı kablo pozitif, siyah kablo negatif olarak bağlandığında yüzeylerden biri soğutma tarafı olarak çalışır. Kutuplar değiştirildiğinde sıcak ve soğuk yüzeyler yer değiştirir.

Modülün etkili çalışabilmesi için sıcak yüzeyde bir alüminyum soğutucu blok ve tercihen fan kullanılmalıdır. Sıcak yüzeyde oluşan ısı yeterince uzaklaştırılmazsa soğutma performansı hızla düşer ve modül kalıcı olarak zarar görebilir.

Kullanım Alanları

• Mini buzdolabı ve içecek soğutucu projeleri
• Elektronik devre ve bileşen soğutma
• Sıcaklık kontrollü kutu ve muhafazalar
• Sensör, kamera ve optik sistemlerin sıcaklık kontrolü
• Laboratuvar ve test ekipmanları
• Arduino ve mikrodenetleyici projeleri
• Robotik ve otomasyon sistemleri
• Hobi ve DIY soğutma uygulamaları
• Küçük ölçekli ısıtma uygulamaları
• Termoelektrik enerji üretimi deneyleri

Avantajları

• Soğutma ve ısıtma amacıyla kullanılabilir.
• Hareketli parça içermediği için sessiz çalışır.
• Kompakt 40x40 mm ölçülere sahiptir.
• Kutuplar değiştirilerek sıcak ve soğuk yüzeyler ters çevrilebilir.
• Kompresör veya soğutucu gaz gerektirmez.
• Elektronik kontrol devreleriyle birlikte kullanılabilir.
• Küçük alanlarda bölgesel sıcaklık kontrolü sağlar.

Kullanım Uyarıları

• Modül kesinlikle soğutucu blok olmadan uzun süre çalıştırılmamalıdır.
• Sıcak yüzeye yeterli büyüklükte alüminyum soğutucu ve fan takılmalıdır.
• Modülün iki yüzeyine ince ve eşit miktarda termal macun uygulanmalıdır.
• Seramik yüzeyler kırılgan olduğu için montaj sırasında aşırı baskı uygulanmamalıdır.
• Maksimum 15,5V gerilim değeri sürekli çalışma gerilimi olarak kullanılmamalıdır.
• Nominal kullanım için 12V DC ve akım sınırlamalı bir güç kaynağı tercih edilmelidir.
• Soğuk yüzeyde yoğuşma oluşabileceği için elektronik devreler neme karşı korunmalıdır.
• Modülün sıcak ve soğuk yüzeyleri birbirinden termal olarak yalıtılmalıdır.
• Güç kesildikten sonra yüzeylere dokunmadan önce sıcaklık kontrol edilmelidir.

Teknik Özellikler

Paket İçeriği

• 1 Adet TEC1-12703 12V 3A 40x40 mm Peltier soğutucu
