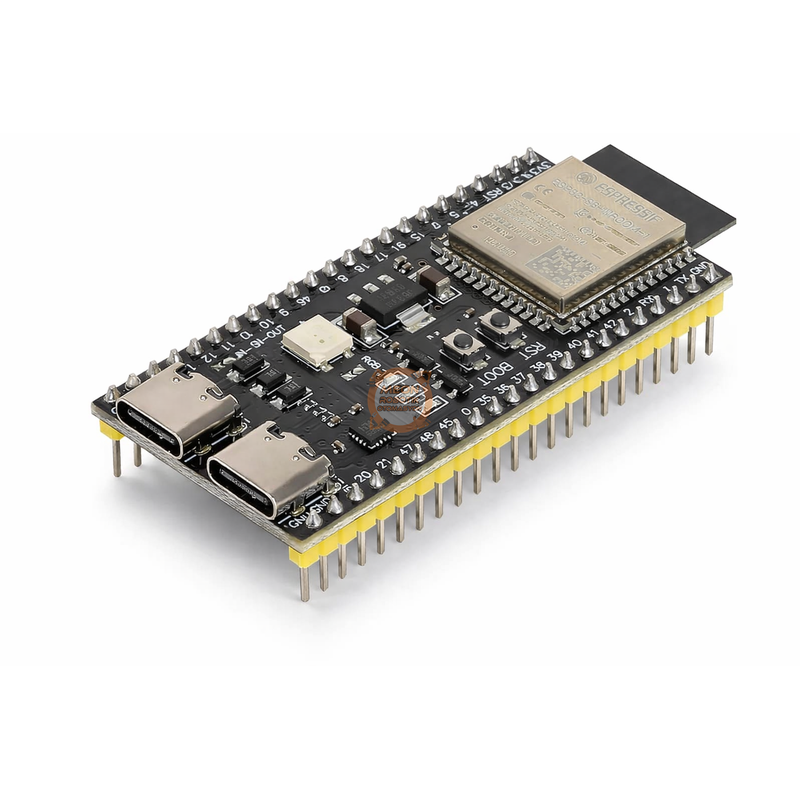

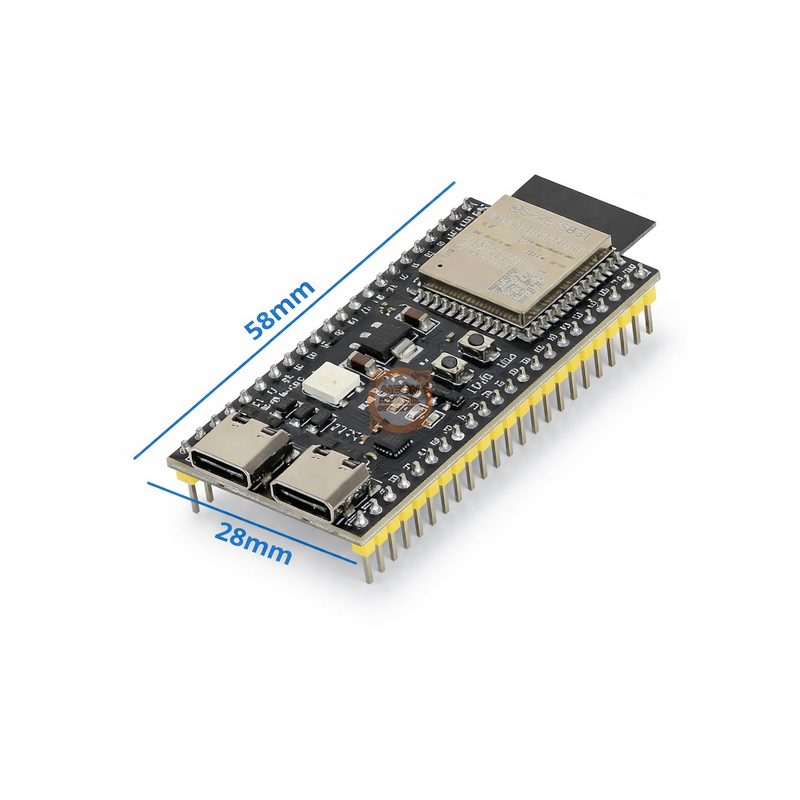

ESP32-S3 N16R8 WiFi + Bluetooth 5 Geliştirme Kartı – 16MB Flash, 8MB PSRAM, Çift Çekirdek 240MHz, USB Type-C

ESP32-S3 N16R8 WiFi Bluetooth Board, yüksek performanslı kablosuz haberleşme ve gelişmiş işlem gücünü tek kart üzerinde sunan profesyonel bir IoT geliştirme platformudur. 240 MHz hızında çalışan çift çekirdekli Xtensa 32-bit LX7 işlemcisi, 16 MB Flash ve 8 MB PSRAM kapasitesi sayesinde makine öğrenimi, görüntü işleme, ses işleme ve ileri seviye otomasyon projelerinde güçlü bir çalışma alanı sağlar.

2,4 GHz WiFi 802.11 b/g/n ve Bluetooth 5 Low Energy desteğiyle kablosuz sensör, kontrol ve ağ uygulamaları geliştirilebilir. Kart üzerindeki iki USB Type-C porttan biri COM / USB-UART üzerinden klasik programlama ve seri hata ayıklama, diğeri ise ESP32-S3'ün doğal USB arabirimi üzerinden USB OTG, USB CDC, USB Serial/JTAG ve uyumlu USB cihaz projeleri için kullanılır.

Geniş GPIO erişimi, SPI, I2C, UART, I2S, ADC, kapasitif dokunmatik algılama, LCD/kamera arayüzü, PWM ve USB desteği sayesinde kart; robotik sistemlerden endüstriyel IoT düğümlerine, grafik ekranlardan TinyML uygulamalarına kadar çok farklı projelere uyarlanabilir.

Öne Çıkan Özellikler

• ESP32-S3-WROOM-1-N16R8 kablosuz MCU modülü
• 240 MHz'e kadar çalışan çift çekirdekli 32-bit Xtensa LX7 işlemci
• 16 MB Quad SPI Flash ve 8 MB Octal SPI PSRAM
• 2,4 GHz WiFi 802.11 b/g/n, 150 Mbps'e kadar fiziksel veri hızı
• Bluetooth 5 Low Energy ve Bluetooth Mesh desteği
• COM/USB-UART ve doğal USB işlevleri için iki ayrı USB Type-C port
• USB 2.0 Full-Speed OTG ve USB Serial/JTAG denetleyicisi
• Vektör komutları ve sinyal işleme hızlandırmalarıyla TinyML/AIoT uygulamalarına uygun mimari
• SPI, UART, I2C, I2S, ADC, touch, PWM, RMT, PCNT, TWAI ve SD/MMC çevre birimleri
• Paralel kamera ve LCD arayüzü desteği
• BOOT ve RESET butonları
• Kart üzerinde programlanabilir adreslenebilir RGB LED
• Arduino IDE, ESP-IDF, PlatformIO, MicroPython ve CircuitPython ekosistemleriyle geliştirilebilir yapı
• Entegre PCB antenli kompakt DevKit formu

Ayrıntılı Teknik Özellikler

N16R8 Ne Anlama Gelir?

Espressif modül adlandırmasında N16, 16 MB harici Flash belleği; R8 ise 8 MB PSRAM'i belirtir. Bu modelde Flash Quad SPI, PSRAM ise Octal SPI arabirimi üzerinden çalışır. Flash; firmware, OTA bölümleri, web dosyaları, fontlar, sesler ve dosya sistemi için kullanılır. PSRAM ise çalışma sırasında büyük veri tamponları ve dinamik bellek gerektiren işlemlere destek olur.

PSRAM, dahili SRAM'in birebir yerine geçen en hızlı bellek değildir. DMA, gerçek zamanlı kritik veri ve bazı sürücü tamponları için dahili SRAM gerekebilir. Buna karşılık görüntü çerçeveleri, grafik nesneleri, JSON belgeleri, büyük diziler, model tensörleri ve ağ tamponları için 8 MB PSRAM önemli kapasite avantajı sağlar.

İki USB Type-C Portun Görevi

Başlangıç için COM portu genellikle daha kolaydır; uygulama hatalı olsa bile harici USB-UART yolu seri log ve yeniden programlama için erişilebilir kalır. Doğal USB port kullanıldığında firmware'in USB yapılandırması bilgisayarda görünen cihaz türünü belirler. USB fonksiyonlarını değiştiren veya devre dışı bırakan bir firmware sonrasında BOOT + RESET yöntemiyle indirme moduna dönmek gerekebilir.

Her iki port için de yalnızca şarj kablosu değil, veri hatları bağlı kaliteli USB Type-C kablo kullanılmalıdır. Bilgisayarda aynı anda iki yeni seri port görünürse port adları veya donanım kimlikleri üzerinden COM/USB ayrımı yapılabilir.

Pinout ve Önemli GPIO Notları

Kart, ESP32-S3-DevKitC-1 tarzı 2×22 pin düzenini kullanır. ESP32-S3 GPIO matrisi birçok çevre birimi sinyalinin farklı GPIO'lara yönlendirilmesine izin verdiği için I2C, SPI ve UART pinleri yazılımda seçilebilir. Yine de USB, boot strapping, RGB LED ve Octal PSRAM ile ilişkili hatlar özel dikkat ister.

Güç Besleme ve Lojik Seviye

• GPIO sinyalleri 3,3 V lojiktir; doğrudan 5 V uygulanmamalıdır.
• Kamera, ekran, SD kart ve kablosuz yayın aynı anda kullanıldığında USB portunun veya harici kaynağın yeterli akımı sağlaması gerekir.
• Servo, motor, röle, güçlü LED şerit ve benzeri yükler kartın 3V3 pininden beslenmemelidir.
• Harici yük kaynağı kullanılıyorsa dijital sinyal iletişimi için ortak GND gerekir; izolasyon kullanılan devrelerde tasarım farklıdır.
• Birden fazla güç kaynağı bağlamadan önce kartın güç yolunu ve koruma diyotlarını gösteren şema kontrol edilmelidir.

Arduino IDE Kurulumu

1. Güncel Arduino IDE'yi kurun.
2. Kart yöneticisine Espressif Systems tarafından yayımlanan güncel “esp32” kart paketini ekleyin.
3. Kart olarak ESP32S3 Dev Module seçin.
4. İlk yükleme için veri aktarabilen USB Type-C kabloyu COM portuna bağlayın.
5. Araçlar menüsünde 16 MB Flash ve OPI PSRAM ayarlarını seçin.
6. Doğru seri portu seçip örnek programı yükleyin.

Örnek 1: RGB LED Testi

Aşağıdaki Arduino örneği, kart paketinin adreslenebilir RGB LED yardımcı fonksiyonunu kullanır. Birçok DevKitC-1 uyumlu kartta RGB LED GPIO48'e bağlıdır; kart revizyonunuz farklıysa fiziksel pin bilgisini değiştirin.

#ifndef RGB_BUILTIN
#define RGB_BUILTIN 48
#endif

void setup() {
  rgbLedWrite(RGB_BUILTIN, 32, 0, 0);  // Kırmızı
  delay(700);
  rgbLedWrite(RGB_BUILTIN, 0, 32, 0);  // Yeşil
  delay(700);
  rgbLedWrite(RGB_BUILTIN, 0, 0, 32);  // Mavi
  delay(700);
  rgbLedWrite(RGB_BUILTIN, 0, 0, 0);   // Kapalı
}

void loop() {
}

Örnek 2: 8 MB PSRAM'i Doğrulama

Bu örnek PSRAM'in Arduino ayarlarında doğru etkinleştirilip etkinleştirilmediğini kontrol eder ve 1 MB test tamponu ayırır.

#include

void setup() {
  Serial.begin(115200);
  delay(1000);

  if (!psramFound()) {
    Serial.println("PSRAM bulunamadı. Tools > PSRAM = OPI PSRAM seçimini kontrol edin.");
    return;
  }

  Serial.printf("Toplam PSRAM: %u bayt\n", ESP.getPsramSize());
  Serial.printf("Boş PSRAM:   %u bayt\n", ESP.getFreePsram());

  const size_t bufferSize = 1024 * 1024;
  uint8_t *buffer = (uint8_t *)ps_malloc(bufferSize);

  if (buffer) {
    memset(buffer, 0xA5, bufferSize);
    Serial.println("1 MB PSRAM tamponu ayrıldı ve test edildi.");
    free(buffer);
  } else {
    Serial.println("PSRAM tamponu ayrılamadı.");
  }
}

void loop() {
}

Örnek 3: WiFi Ağlarını Tarama

#include

void setup() {
  Serial.begin(115200);
  WiFi.mode(WIFI_STA);
  WiFi.disconnect(true);
  delay(500);

  int count = WiFi.scanNetworks();
  Serial.printf("Bulunan ağ sayısı: %d\n", count);

  for (int i = 0; i < count; i++) {
    Serial.printf("%2d | %-28s | RSSI: %4d dBm | Kanal: %d\n",
                  i + 1,
                  WiFi.SSID(i).c_str(),
                  WiFi.RSSI(i),
                  WiFi.channel(i));
  }

  WiFi.scanDelete();
}

void loop() {
}

Örnek 4: I2C Sensör Bağlantısı

ESP32-S3 GPIO matrisi sayesinde I2C pinleri yazılımla seçilebilir. Aşağıdaki örnek GPIO8'i SDA, GPIO9'u SCL olarak kullanır. Projenizde bu pinler başka işleve ayrılmışsa farklı uygun GPIO seçilebilir.

#include

constexpr int SDA_PIN = 8;
constexpr int SCL_PIN = 9;

void setup() {
  Serial.begin(115200);
  Wire.begin(SDA_PIN, SCL_PIN, 400000);

  Serial.println("I2C taraması başladı");
  for (uint8_t address = 1; address < 127; address++) {
    Wire.beginTransmission(address);
    if (Wire.endTransmission() == 0) {
      Serial.printf("Cihaz bulundu: 0x%02X\n", address);
    }
  }
}

void loop() {
}

Doğal USB ile CDC ve DFU

Doğal USB portu, harici USB-UART çipi olmadan doğrudan ESP32-S3 ROM/USB denetleyicisi üzerinden programlama ve haberleşme sağlayabilir. Arduino-ESP32 içinde USB CDC seri port, USB DFU firmware güncelleme ve TinyUSB tabanlı aygıt sınıfları kullanılabilir.

Doğal USB port ilk kez kullanılacaksa BOOT tuşuna basılı tutup RESET'e basıp bırakın, ardından BOOT'u bırakın. Bilgisayarda oluşan yeni USB aygıtını/portu seçin. Yüklenen firmware USB portunu yanlış yapılandırırsa aynı yöntemle tekrar indirme moduna dönülebilir.

ESP-IDF ile Hızlı Başlangıç

Espressif'in resmi geliştirme çatısı olan ESP-IDF; FreeRTOS, ağ yığını, güç yönetimi, güvenlik, USB ve donanım çevre birimlerine ayrıntılı erişim sağlar. Güncel ESP-IDF terminalinde temel proje akışı aşağıdaki gibidir:

idf.py create-project esp32s3_n16r8_demo
cd esp32s3_n16r8_demo
idf.py set-target esp32s3
idf.py menuconfig
idf.py build
idf.py -p COM_PORT flash monitor

menuconfig içinde Octal PSRAM desteği, Flash boyutu, bölüm tablosu ve USB konsol seçeneği proje gereksinimine göre ayarlanmalıdır. COM_PORT yerine Windows'ta örneğin COM7, Linux'ta /dev/ttyUSB0 veya /dev/ttyACM0 kullanılır.

16 MB Flash Nasıl Değerlendirilir?

8 MB PSRAM Hangi Projelerde Avantaj Sağlar?

• Kamera çerçevesi ve görüntü dönüştürme tamponları
• LVGL grafik arayüzü, çift framebuffer ve büyük fontlar
• HUB75 RGB LED panel animasyonları
• TensorFlow Lite Micro model tensör alanı
• Ses örnekleme, FFT ve yankı/filtre işleme tamponları
• Büyük JSON/MQTT mesajları ve çoklu ağ bağlantısı
• Web sunucusunda sıkıştırma ve dosya aktarım tamponları
• Harita, veri kaydı ve geçici dosya işleme uygulamaları

WiFi ve Bluetooth Kullanım Notları

• WiFi yalnızca 2,4 GHz bandında çalışır; 5 GHz WiFi desteklenmez.
• Bluetooth desteği BLE tabanlıdır; ESP32'nin eski modellerindeki Bluetooth Classic işlevleri bulunmaz.
• WiFi ve BLE aynı 2,4 GHz anteni paylaşır; eş zamanlı yoğun kullanımda birlikte çalışma ve zamanlama önem kazanır.
• PCB anten bölgesinin altına/önüne metal, batarya, ekran veya geniş bakır yüzey yerleştirilmemelidir.
• Metal muhafaza kullanılacaksa anten bölgesi dışarı bakmalı veya RF için uygun pencere bırakılmalıdır.
• Kurumsal WiFi, captive portal ve WPA-Enterprise senaryolarında yazılım yapılandırması ayrıca yapılmalıdır.

Proje Önerileri

N16R8 ile Daha Küçük Bellekli Modeller Arasında Yazılım Taşıma

Aynı ESP32-S3 mimarisini kullanan projeler çoğunlukla kaynak kod düzeyinde N16R8'e taşınabilir; ancak derlenmiş firmware dosyalarının farklı bellekli kartlara doğrudan yüklenmesi her zaman güvenli değildir. Flash boyutu, bölüm tablosu, PSRAM türü ve GPIO bağlantıları proje yapılandırmasının parçasıdır.

• N8R2, N8R8 veya N16R8 arasında geçerken projeyi hedef kart ayarlarıyla yeniden derleyin.
• PSRAM türünü Quad/Octal yapılandırmasına göre doğru seçin.
• Partition table ve OTA yuvalarının Flash kapasitesine uyduğunu kontrol edin.
• Kart üstü LED, USB-UART çipi ve pin sırasının kart revizyonuna göre değişebileceğini hesaba katın.
• Önceden derlenmiş binary yerine kaynak koddan derleme tercih edin.

Güvenlik Özellikleri Nerede Kullanılır?

ESP32-S3; ürünleştirme aşamasında firmware'in izinsiz değiştirilmesini veya okunmasını zorlaştıran Secure Boot ve Flash Encryption özellikleri sunar. HMAC ve dijital imza çevre birimleri, cihaz kimliği ve anahtarların doğrudan uygulama belleğinde tutulmadan kullanılmasına yardımcı olabilir.

Bu özellikler geliştirme sırasında dikkatsizce etkinleştirilmemelidir. eFuse alanına yazılan bazı güvenlik ayarları geri alınamaz. Üretim anahtarları, kurtarma yöntemi, OTA imzalama ve seri programlama akışı planlanmadan kalıcı eFuse işlemi yapılmamalıdır.

Sorun Giderme

Kullanımda Dikkat Edilecek Noktalar

• Programlama için veri aktarımı destekleyen USB Type-C kablo kullanın.
• GPIO pinlerine 5 V sinyal uygulamayın; gerekli durumlarda lojik seviye dönüştürücü kullanın.
• GPIO35-37'yi N16R8 Octal PSRAM nedeniyle kullanmayın.
• GPIO0, GPIO45 ve GPIO46 gibi strapping pinlerinin açılış seviyelerini bozmayın.
• USB kullanırken GPIO19 ve GPIO20'yi başka işleve atamayın.
• Motor, servo, röle ve ekran arka ışığı gibi yüksek akımlı yükleri ayrı kaynaktan besleyin.
• PCB anten çevresini metal ve kablolardan mümkün olduğunca uzak tutun.
• Üretim güvenlik özelliklerini eFuse ve kurtarma planı hazırlamadan kalıcı olarak etkinleştirmeyin.
• Kart revizyonları arasında USB-UART çipi, RGB LED pini ve güç yolu değişebilir; fiziksel kart baskısını esas alın.
