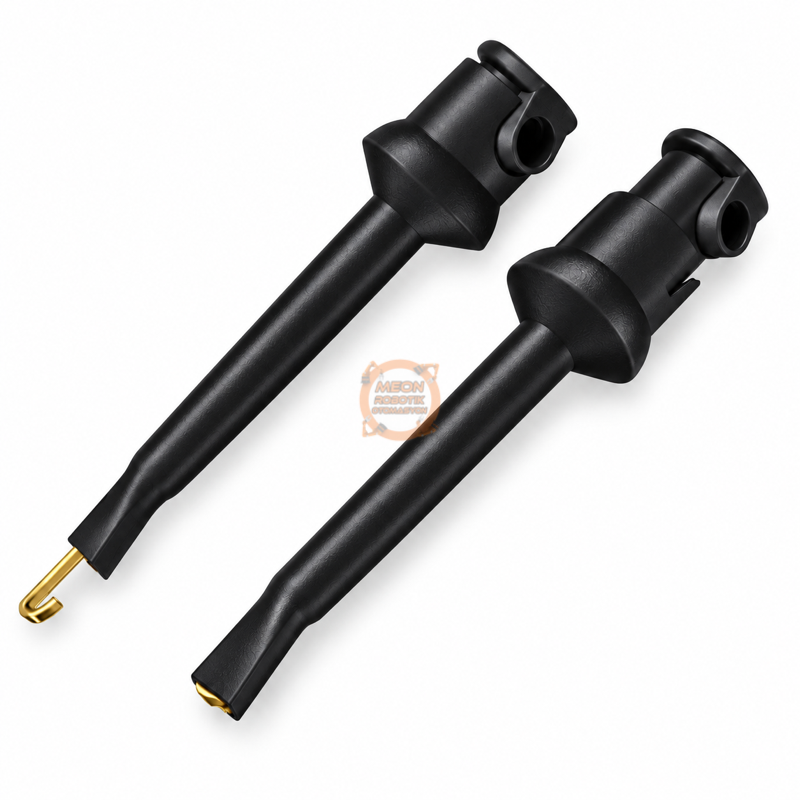

Mini Test Klip Siyah

Mini Test Klip Siyah 58mm

Mini Test Klip elektronik devrelerde ince bacakların ve test noktalarının güvenli ve hızlı bir şekilde tutulmasını sağlayan bir test aksesuarıdır. Yaylı kanca mekanizması sayesinde SMD entegre bacakları, direnç/kondansatör terminalleri ve test probu noktalarına eller serbest (hands‑free) temas sağlanır. Özellikle osiloskop, multimetre, lojik analizör ve mikrodenetleyici pin testlerinde tercih edilir.

Ürün Tanımı

IC‑241B‑1 Mini Test Klip, yüksek iletkenlikli pirinç/bakır alaşımlı kancası ve ABS tabanlı gövdesiyle uzun ömürlü bir test aracıdır. 58 mm uzunluğundaki yapısı, dar alanlarda bile rahat kullanım imkanı sunar.

Ürün, arka kısmında bulunan çıkarılabilir terminal kapağı sayesinde doğrudan lehimleme ya da Dupont/jumper kablo bağlantısı yapılabilmesine olanak tanır. Bu özellik, prototipleme ve laboratuvar ortamlarında hızlı test noktaları oluşturmayı kolaylaştırır.

Öne Çıkan Özellikler

• Kanca malzemesi: Yüksek iletkenlikli pirinç / bakır alaşım
• Gövde malzemesi: Dayanıklı ABS / naylon yalıtkan plastik
• Maksimum gerilim (AC): 30 V
• Maksimum gerilim (DC): 60 V
• Maksimum akım (sinyal seviyesi): 5 A
• Bağlantı tipi: Arka terminal lehimleme veya Dupont / jumper kablo girişi
• Renk seçenekleri: Kırmızı / Siyah
• Toplam boyut (uzunluk): ≈58 mm

Çalışma Prensibi

Yaylı mikro kanca, kullanıcı butona bastığında açılır, test bacağı üzerine yerleştirildiğinde ise yay otomatik olarak kapanarak güvenli bir temas oluşturur. Bu sayede ölçüm aletleri ve devre kartları arasında temas kaybı riski en aza indirilir. Arka terminal kapağı, kancanın arkasındaki iletken bağlantıyı lehimleme ya da jumper kablo ile sağlamlaştırarak ölçüm sinyalinin stabilitesini artırır.

Teknik Özellikler

Genel Özellikler

Elektriksel Karakteristikler

Mekanik Özellikler

Datasheet'ten Önemli Notlar

Ürün, sinyal seviyesinde 30 V AC‑60 V DC ve 5 A akım sınırları içinde güvenli çalışır; bu sınırların aşılması temas kısa devreye veya kanca hasarına yol açabilir. Kancanın yay mekanizması, sık sık açıp kapatıldığında bile tutuş gücünü korur, bu da uzun vadeli kullanımda güvenilirlik sağlar.

Boyutlar ve Uyumluluk

58 mm uzunluğa sahip kompakt tasarımı, dar PCB alanlarında bile rahatlıkla kullanılabilir. Kanca, SMD entegre bacakları, direnç/kondansatör terminalleri ve test probu noktaları gibi ince iletkenlere uyumlu olarak tasarlanmıştır.

Örnek Uygulamalar

• USB‑tabanlı lojik analizörlerde I²C, SPI ve UART hatlarının izlenmesi.
• Osiloskop ve multimetre ile SMD kart üzerindeki sinyallerin hands‑free ölçülmesi.
• Arduino, STM32, PIC, ESP32 gibi mikrodenetleyici pinlerinin hızlı test edilmesi.
• Cep telefonu, tablet ve bilgisayar anakart onarımında ince bacakların tutuşu.
• Ar‑G laboratuvarları ve prototipleme projelerinde geçici test noktaları oluşturulması.

Kullanım Alanları

• Elektronik devre onarımı ve bakım
• Prototipleme ve hızlı geliştirme
• Eğitim laboratuvarları
• Test ve ölçüm ekipmanları entegrasyonu
• Hassas SMD bileşen testleri
• Mobil cihaz anakart inceleme
• Endüstriyel kontrol sistemleri test noktaları
• Akademik araştırma projeleri

Neden Bu Ürün?

• Yaylı kanca mekanizması sayesinde temas güvenliği ve hızlı yerleştirme.
• 30 V AC‑60 V DC ve 5 A sinyal seviyesi sınırları, geniş uygulama yelpazesi sunar.
• ABS / naylon gövde dayanıklılığı, uzun ömürlü kullanım sağlar.
• Lehimleme ve Dupont/jumper bağlantı seçenekleri, esnek entegrasyon imkanı verir.
• Kırmızı ve siyah renk seçenekleri, görsel tanımlama ve organizasyon kolaylığı sağlar.

Kullanım ve Güvenlik Notları

Test sırasında maksimum gerilim ve akım değerlerini aşmayın; aksi takdirde kanca hasar görebilir ve devreye kısa devre riski oluşabilir. Kancayı yerleştirirken bacak üzerine hafifçe bastırın ve yay mekanizmasının tam kapanmasını bekleyin. Çalışma ortamının nem oranı %40’ın altında ve sıcaklığı –20 °C ile +70 °C arasında olmalıdır.

Sıkça Sorulan Sorular

Ürün tek renk olarak mı gönderilir?

Distribütör sayfasında kırmızı ve siyah renk seçenekleri listelenmiştir; sipariş sırasında renk tercihi belirtilmelidir.

Maksimum akım 5 A sürekli akım mıdır?

Verilen değer sinyal seviyesi için belirtilmiştir; sürekli akım sınırı üretici tarafından açıkça tanımlanmamıştır.

Lehimleme için hangi kablo tipleri kullanılabilir?

Arka terminalde lehimleme yapılabileceği gibi Dupont veya jumper kablolar da kullanılabilir.

Paket İçeriği

1 adet IC‑241B‑1 Mini Test Klip
