Mini Osiloskop 10 MHz 48 MS/s FNIRSI DSO-510 Sinyal Jeneratörlü
Mini osiloskop FNIRSI DSO-510, 10 MHz bant genişliği ve 48 MS/s gerçek zamanlı örnekleme hızı sunan taşınabilir dijital osiloskop ve DDS sinyal jeneratörüdür. 50 kHz'e kadar sinyal üretimi, 2.8 inç renkli ekran ve otomatik ölçüm özelliğiyle elektronik test, arıza tespiti ve geliştirme çalışmalarında pratik kullanım sağlar.
2.467,79 ₺
Stok Kodu
sk2058
Fiyat
43,00 USD + KDV
Havale
2.393,75 TL
(%3,00 havale indirimi)
Mini Osiloskop 10 MHz 48 MS/s FNIRSI DSO-510 Sinyal Jeneratörlü
Mini osiloskop FNIRSI DSO-510, elektronik devrelerdeki sinyallerin görüntülenmesi ve analiz edilmesi için geliştirilmiş tek kanallı taşınabilir dijital osiloskoptur. 10 MHz bant genişliği ve 48 MS/s gerçek zamanlı örnekleme hızı sayesinde elektronik bakım, arıza tespiti, eğitim ve geliştirme çalışmalarında kullanılabilir. Dahili DDS sinyal jeneratörü, harici bir jeneratöre ihtiyaç duymadan farklı test sinyallerinin üretilmesine imkân verir.
2.8 inç 320×240 çözünürlüklü renkli ekranı dalga biçimlerinin doğrudan cihaz üzerinden takip edilmesini sağlar. AUTO, Normal ve Single tetikleme modlarının yanında yükselen ve düşen kenar tetikleme seçenekleri bulunur. AUTO fonksiyonu, ölçüm parametrelerini otomatik olarak ayarlayarak dalga biçiminin hızlı şekilde görüntülenmesini kolaylaştırır.
DSO-510 üzerinde bulunan sinyal jeneratörü 0-50 kHz aralığında çalışır ve toplam 13 farklı dalga biçimini destekler. Dahili 1000 mAh lityum batarya taşınabilir kullanım sağlarken cihaz USB Type-C bağlantısı üzerinden şarj edilebilir.
Öne Çıkan Özellikler
- 10 MHz bant genişliği
- 48 MS/s gerçek zamanlı örnekleme
- Tek kanallı dijital osiloskop
- Dahili 0-50 kHz DDS sinyal jeneratörü
- 13 farklı sinyal dalga biçimi
- 2.8 inç 320×240 LCD ekran
- AUTO / Normal / Single tetikleme modları
- AC / DC kuplaj
- AUTO ölçüm fonksiyonu
- Dahili 1000 mAh lityum batarya
- USB Type-C şarj bağlantısı
Kullanım Alanları
- Elektronik devre testleri
- Sinyal görüntüleme ve analiz işlemleri
- Elektronik arıza tespiti ve bakım çalışmaları
- Eğitim ve laboratuvar uygulamaları
- Elektronik geliştirme ve prototipleme
- Analog ve dijital sinyal incelemeleri
Teknik Özellikler
| Özellik |
Değer |
|---|---|
| Marka | FNIRSI |
| Model | DSO-510 |
| Kanal Sayısı | 1 |
| Bant Genişliği | 10 MHz |
| Örnekleme Hızı | 48 MS/s |
| Dikey Hassasiyet | 10 mV/div – 20 V/div |
| Zaman Tabanı | 50 ns/div – 20 s/div |
| X1 Gerilim Aralığı | ±40 V, 80 Vpp |
| X10 Gerilim Aralığı | ±400 V, 800 Vpp |
| Tetikleme Modları | Auto / Normal / Single |
| Tetikleme Kenarı | Yükselen / Düşen |
| Kuplaj | AC / DC |
| Ekran | 2.8 inç LCD |
| Ekran Çözünürlüğü | 320 × 240 |
| Sinyal Jeneratörü Frekansı | 0-50 kHz |
| Sinyal Jeneratörü Genliği | 0.1-3.0 V |
| Dalga Biçimi Sayısı | 13 |
| Batarya | 1000 mAh lityum |
| Şarj | USB Type-C, 5 V / 1 A |

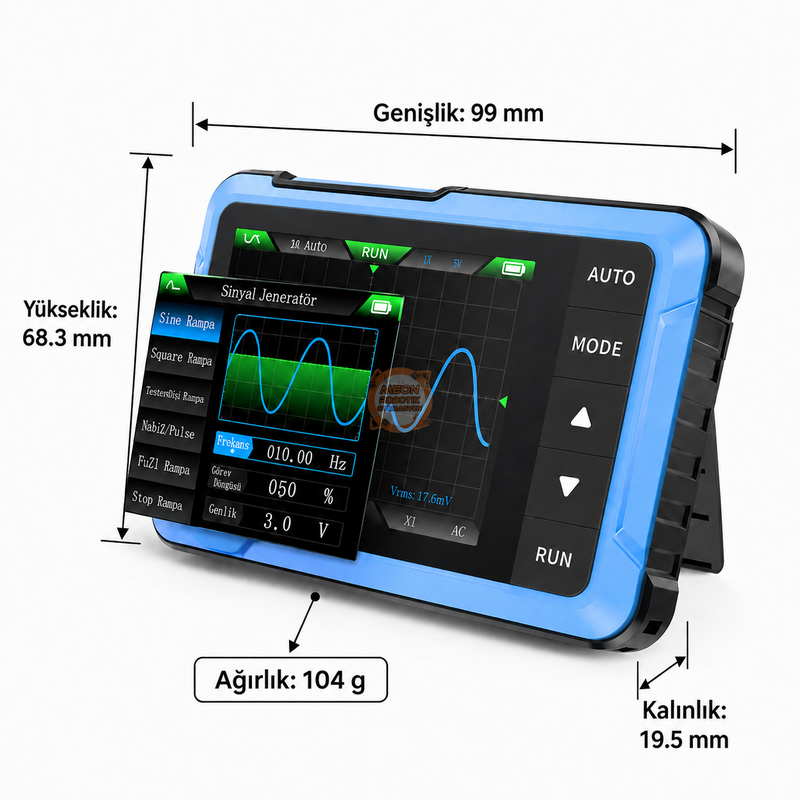

| Boyut | 99 × 68.3 × 19.5 mm |
| Ağırlık | 104 g |
Sinyal Jeneratörü
Dahili sinyal jeneratörü sinüs, dikdörtgen, testere dişi, yarım dalga, tam dalga, basamak, ters basamak, üstel yükseliş, üstel düşüş, DC sinyal, multi-tone, sink pulse ve Lorentz olmak üzere toplam 13 dalga biçimini destekler.
Kullanım ve Güvenlik Notları
Cihazın ölçüm yapılacak sinyal seviyesine uygun prob oranı ve ölçüm aralığı seçilerek kullanılması gerekir. X1 ve X10 prob ayarlarının desteklediği gerilim sınırları farklı olduğundan ölçüm öncesinde bağlantı ve prob ayarı kontrol edilmelidir.

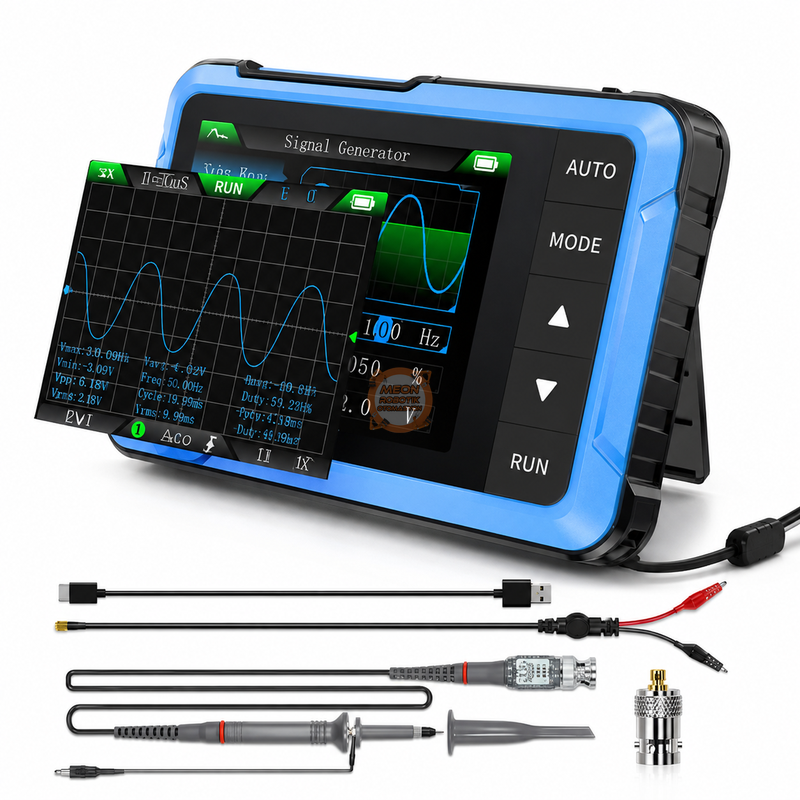

Paket İçeriği
- 1 Adet FNIRSI DSO-510 Mini Osiloskop
- 1 Adet Ürün Kutusu
- 1 Adet Krokodil Kıskaçlı Test Probu
- 1 Adet USB Type-C Şarj Kablosu
- 1 Adet Askı İpi
- 1 Adet Kullanım Kılavuzu
- 1 Adet Adaptör
- 1 Adet P6100 Osiloskop Probu
