Acil Stop Butonu 16mm 1NO/1NC SY-11TS Bas-Çevir – 3 Pin

Acil Stop Butonu 16mm 1NO/1NC SY-11TS Bas-Çevir – 3 Pin

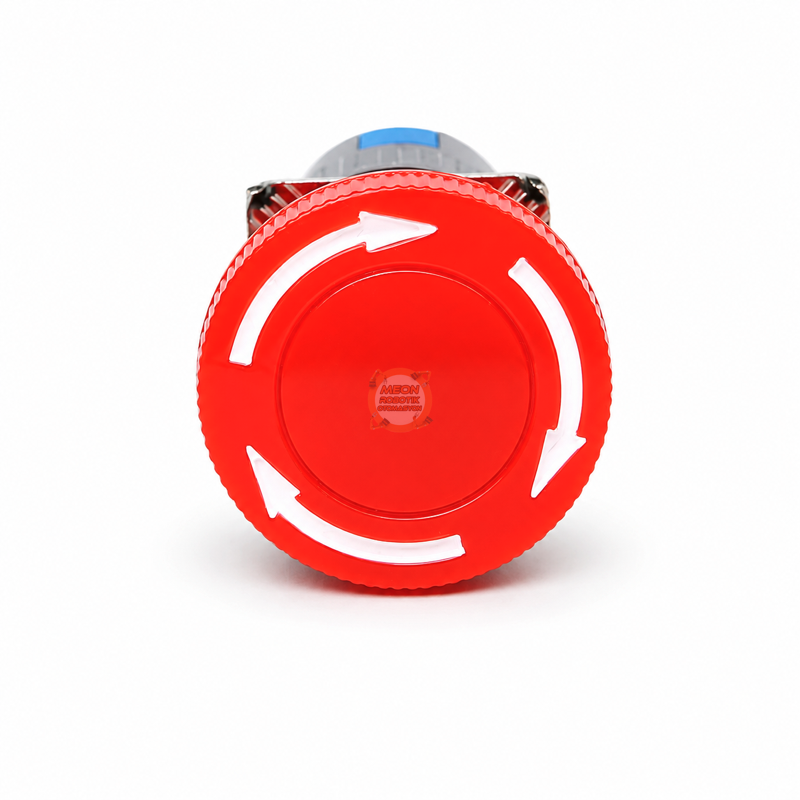

Acil Stop, makine veya kontrol sisteminde oluşabilecek beklenmeyen bir durumda durdurma sinyali oluşturmak için kullanılan kilitlemeli kontrol butonudur. SY-11TS modeli, basıldığında bulunduğu konumda kilitlenir ve üzerindeki döndürme yönü takip edilerek çevrildiğinde tekrar normal konumuna döner. Bu mekanizma, butonun yanlışlıkla kendiliğinden serbest kalmasını önlemeye yardımcı olur.

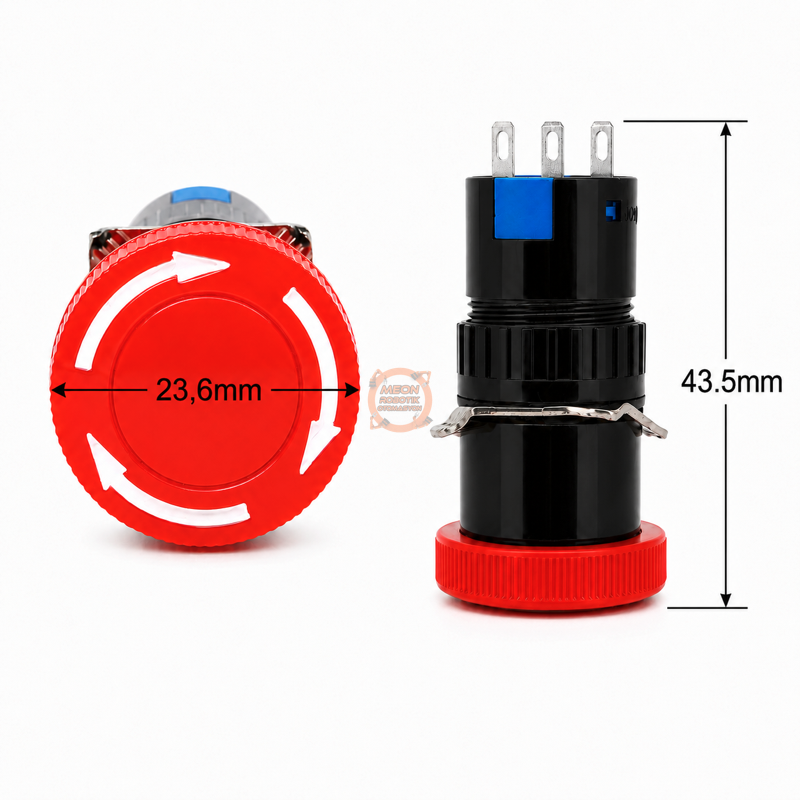

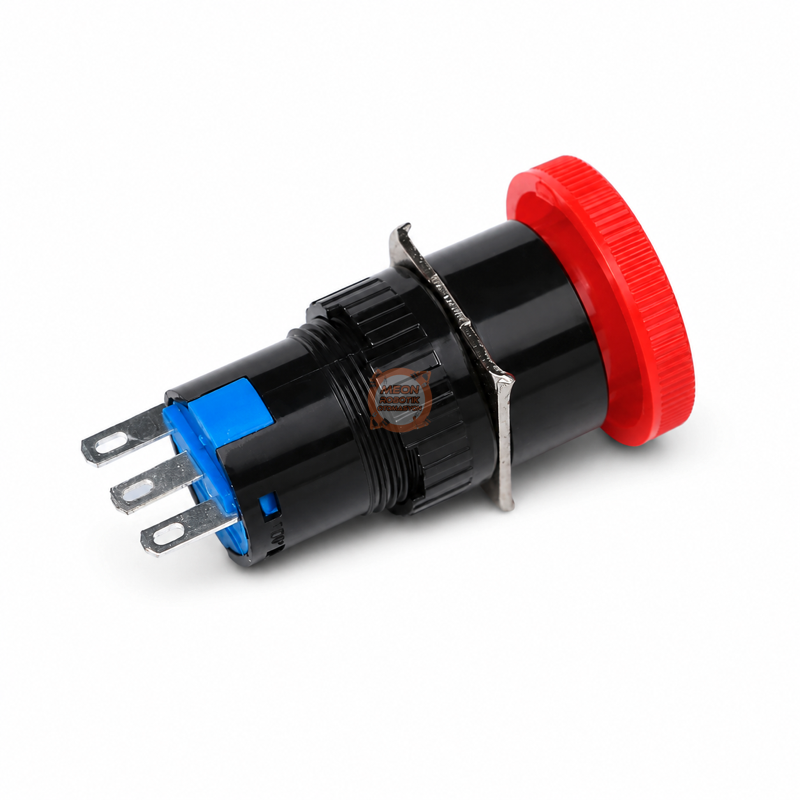

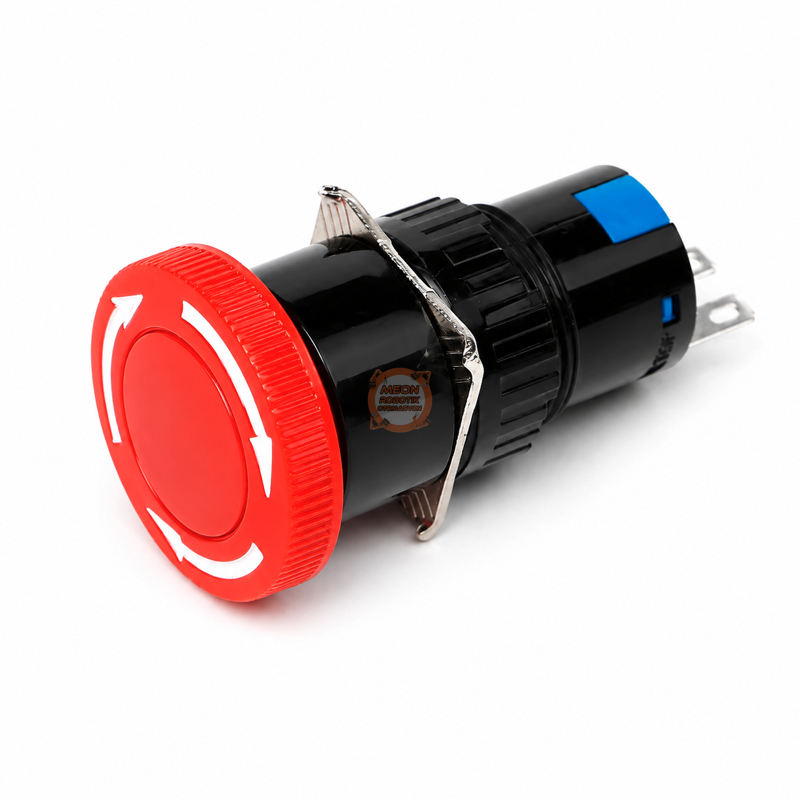

Acil Stop Butonu, 16 mm çapındaki panel deliğine monte edilen, kırmızı butonlu ve siyah plastik gövdeli bir kontrol elemanıdır. Ürün üzerinde 1NO/1NC olarak belirtilen, ortak uçlu 3 pinli değiştirici kontak yapısı bulunur. Normal konum ile basılı konum arasında NO ve NC kontaklarının elektriksel durumu değişir.

1NO/1NC Kontak Yapısı

Acil Stop normal konumdayken NC kontağı iletimde, NO kontağı ise açık durumdadır. Butona basıldığında NC kontağı açılır, NO kontağı kapanır. NC bağlantısı durdurma devresinde, NO bağlantısı ise durum bildirimi veya kontrol sinyali amacıyla değerlendirilebilir. Üç terminal ortak uç kullandığından bağlantı yapılmadan önce COM, NO ve NC pinleri ürün üzerindeki işaretlerden veya ölçü aletiyle doğrulanmalıdır.

Kullanım Alanları

• CNC makine kontrol panoları
• Endüstriyel otomasyon sistemleri
• Robotik kontrol panoları
• Motor ve kontaktör kumanda devreleri
• Test ve üretim makineleri
• Elektronik kontrol projeleri

Acil Stop, güvenlik rölesi, kontaktör veya uygun kontrol devresiyle birlikte kullanılmalıdır. Makinenin ihtiyaç duyduğu güvenlik kategorisi ve bağlantı şekli uygulamaya göre yetkili kişi tarafından belirlenmelidir.

Teknik Özellikler

Paket İçeriği

• 1 Adet SY-11TS 16mm 1NO/1NC Acil Stop Butonu
