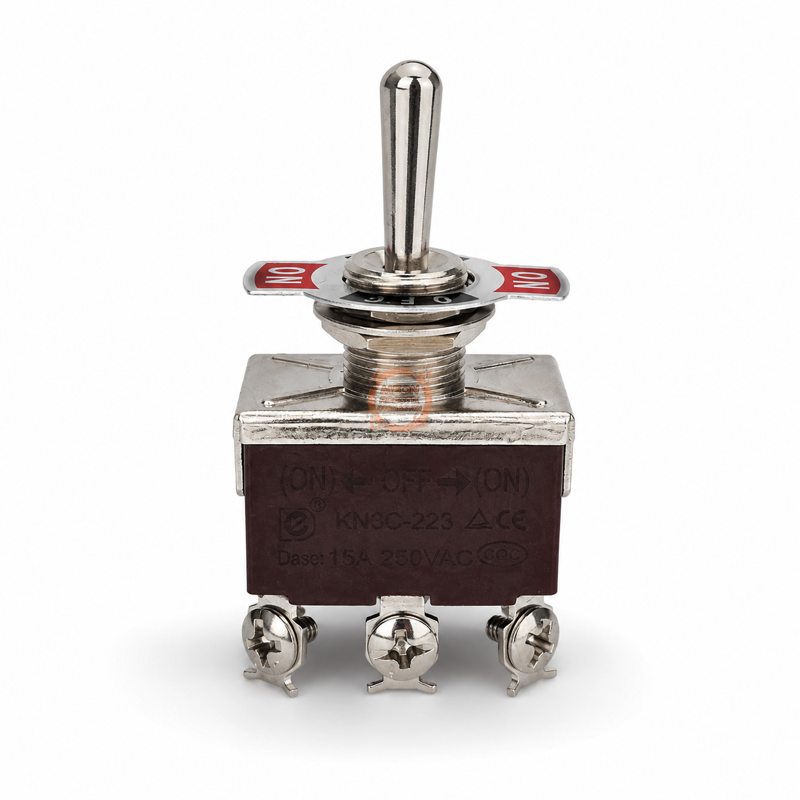

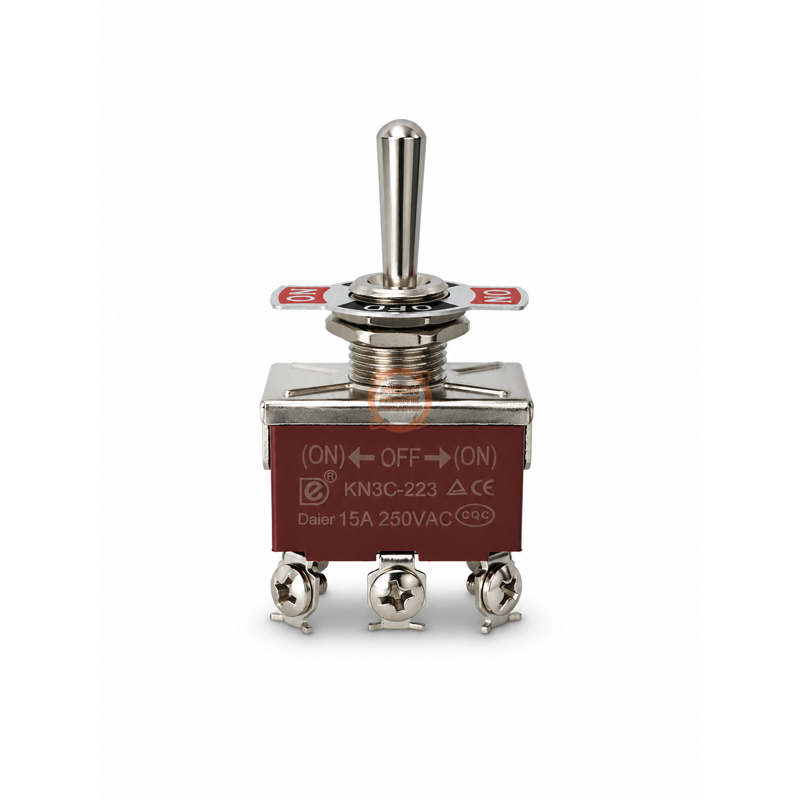

Yaylı Toggle Switch 15A 250VAC KN3C-223 6 Terminalli

Toggle switch, iki yöne yaylı kol mekanizmasına ve merkezde OFF konumuna sahip üç konumlu bir kontrol anahtarıdır. Kolu sağa veya sola hareket ettirildiğinde ilgili kontakları anlık olarak devreye alır, bırakıldığında ise otomatik olarak merkez konuma döner. Kontrol panoları, elektrik-elektronik projeler, makine kumandaları ve uygun bağlantı düzenine sahip yön kontrol uygulamalarında kullanılabilir.

KN3C-223 model toggle switch, 6 terminalli DPDT kontak yapısına sahiptir. Bu yapı, birbirinden bağımsız iki devre hattının aynı kol hareketiyle eş zamanlı olarak anahtarlanmasına imkân verir. Vidalı terminalleri kabloların mekanik olarak sabitlenmesini kolaylaştırırken dişli montaj bölümü panel üzerine kuruluma uygundur.

Ürün üzerindeki işaretlemeye göre anma değeri 15 A 250 V AC’dir. Yüksek kalkış akımı oluşturan motor, bobin ve diğer endüktif yüklerde anahtarın doğrudan kullanılmasından önce yük karakteristiği kontrol edilmeli; gerektiğinde röle veya kontaktör kullanılmalıdır.

Öne Çıkan Özellikler

• İki yöne yaylı, merkez dönüşlü mekanizma
• (ON)-OFF-(ON) anahtarlama fonksiyonu
• 3 konumlu çalışma yapısı
• 6 vidalı terminal
• DPDT çift kutuplu, çift yönlü kontak düzeni
• Panel tipi dişli montaj
• Metal kumanda kolu
• ON-OFF-ON yazılı konum plakası

Kullanım Alanları

• Kontrol ve otomasyon panoları
• Makine kumanda uygulamaları
• Anlık sağ-sol hareket kontrolü
• Uygun DC motor yön değiştirme devreleri
• Elektrik ve elektronik projeler
• Test ve kontrol düzenekleri

Teknik Özellikler

Elektriksel ve Bağlantı Bilgileri

Terminallere alttan bakıldığında genel DPDT bağlantı düzeni aşağıdaki şekilde gösterilebilir

                                               1 2 3
                                           4 5 6

2 ve 5 numaralı terminaller ortak bağlantı uçlarıdır. Fiziksel kol yönü ile sağ-sol terminal grubunun eşleşmesi montajdan önce multimetrenin süreklilik kademesiyle doğrulanmalıdır.

Boyutlar ve Uyumluluk

Anahtarın dikdörtgen gövde ölçüsü 32 × 20 × 20 mm, panel montaj deliği çapı ise yaklaşık 12 mm’dir. Panel kalınlığı, montaj somunlarının sıkılabileceği diş uzunluğuna uygun olmalıdır.

Kullanım ve Güvenlik Notları

Bağlantı yapılmadan önce devrenin enerjisi kesilmelidir. Kullanılacak yükün gerilim, akım ve kalkış akımı değerleri anahtarın anma değerleriyle karşılaştırılmalıdır. Terminal bağlantılarının gevşek bırakılması ısınmaya ve temas sorunlarına neden olabileceğinden vidalar uygun şekilde sıkılmalıdır.

Paket İçeriği

• 1 adet KN3C-223 toggle switch
