Sonlandırma Rulmanı ve Rulmanlı Mil Yatakları

Sonlandırma rulmanı, döner veya doğrusal hareket sistemlerinde kullanılan millerin uç noktalarını desteklemek, milin eksenel konumunu korumak ve daha dengeli dönmesini sağlamak amacıyla kullanılan mekanik bir yataklama elemanıdır. Özellikle CNC makineleri, otomasyon sistemleri, konveyörler, paketleme makineleri, vidalı mil mekanizmaları ve özel makine tasarımlarında milin boşta kalan ucunun güvenli biçimde yataklanmasına yardımcı olur.

Bir mil yalnızca motor veya kaplin tarafında desteklendiğinde çalışma sırasında titreşim, salınım, eksen kaçıklığı ve gereksiz mekanik yük oluşabilir. Uygun ölçüde seçilen bir rulmanlı yatak, milin diğer ucunu destekleyerek sistemin daha kararlı çalışmasına katkıda bulunur. Bu nedenle sonlandırma rulmanları yalnızca bir bağlantı parçası değil, hareket sisteminin hassasiyetini ve mekanik ömrünü doğrudan etkileyen önemli bir bileşendir.

Meon Robotik Otomasyon sonlandırma rulmanı kategorisinde UP ve UFL gövde tiplerinde; Ø8 mm, Ø10 mm, Ø12 mm, Ø15 mm, Ø17 mm ve Ø20 mm mil çaplarına uygun farklı mil yataklama rulmanı seçenekleri sunulmaktadır. Farklı bağlantı biçimlerine sahip bu ürünler, makine gövdesine veya bağlantı plakasına kolayca monte edilerek kompakt ve işlevsel bir yataklama çözümü oluşturur.

Sonlandırma Rulmanı Çeşitleri

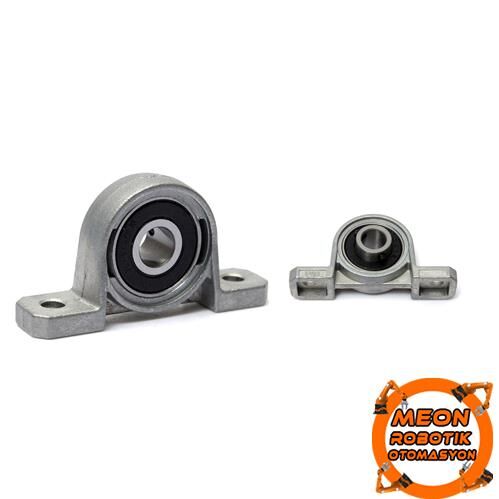

UP Serisi Rulmanlı Yataklar

UP rulmanlı yatak modelleri, milin bir yüzey üzerinde desteklenmesi gereken uygulamalarda kullanılan kompakt gövdeli yataklama elemanlarıdır. Gövde üzerindeki montaj noktaları sayesinde makine tablasına, profil üzerine, şaseye veya özel hazırlanmış bağlantı plakasına sabitlenebilir.

UP serisi ürünler; CNC mekanizmalarında, küçük otomasyon makinelerinde, döner mil uygulamalarında ve özel üretim sistemlerinde pratik montaj avantajı sağlar. Kategoride bulunan UP08, UP000, UP001, UP002, UP003 ve UP004 modelleri sırasıyla Ø8 mm, Ø10 mm, Ø12 mm, Ø15 mm, Ø17 mm ve Ø20 mm mil çaplarına uygun alternatifler sunar.

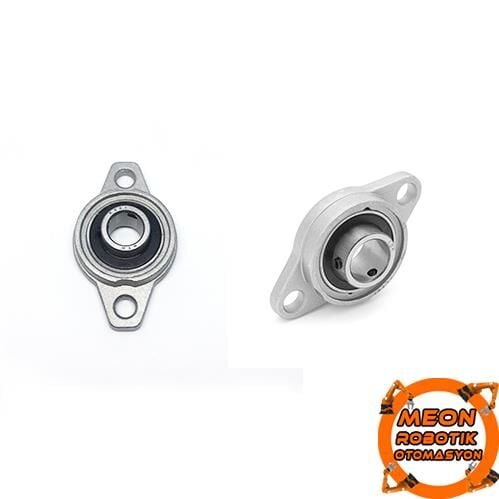

UFL Serisi Flanşlı Rulmanlı Yataklar

UFL flanşlı rulman modelleri, iki noktadan bağlantı yapılabilen flanşlı gövde yapısına sahiptir. Bu yapı sayesinde rulmanlı yatak dikey yüzeylere, makine yan plakalarına, bağlantı saclarına veya profil sistemlerine sabitlenebilir. Özellikle montaj alanının sınırlı olduğu ve rulmanın bir yüzeye karşıdan bağlanması gereken mekanik tasarımlarda kullanışlıdır.

Kategoride yer alan UFL08, UFL000, UFL001, UFL002, UFL003 ve UFL004 modelleri; Ø8 mm ile Ø20 mm arasında değişen mil çaplarına uyum sağlayan seçeneklerden oluşur. İki cıvatalı flanş yapısı montajı kolaylaştırırken, milin belirlenen eksen üzerinde desteklenmesine yardımcı olur.

Ø8 mm ve Ø10 mm Sonlandırma Rulmanları

Ø8 mm ve Ø10 mm şaft destek rulmanı modelleri; kompakt CNC sistemleri, hobi makineleri, küçük konveyörler, prototip cihazlar ve düşük çaplı hareket mekanizmalarında tercih edilir. Küçük gövde ölçüleri sayesinde dar alanlara kolaylıkla yerleştirilebilir.

Bu ölçülerdeki rulmanlı yataklar kullanılmadan önce mil çapının kumpas ile doğrulanması ve yataklama ekseninin sistemin diğer mekanik bileşenleriyle aynı doğrultuda olması gerekir.

Ø12 mm ve Ø15 mm Sonlandırma Rulmanları

Ø12 mm ve Ø15 mm modeller, orta boy mekanik sistemlerde yaygın olarak kullanılan ölçülerdir. 12 mm rulmanlı yatak ve 15 mm rulmanlı yatak seçenekleri; otomasyon ekipmanları, hareketli tablalar, vidalı mil düzenekleri ve özel makine projelerinde mil ucunun desteklenmesi için kullanılabilir.

Uygulamanın montaj biçimine göre yüzeyden bağlantılı UP serisi veya iki delikli flanş bağlantısına sahip UFL serisi tercih edilebilir.

Ø17 mm ve Ø20 mm Sonlandırma Rulmanları

Ø17 mm ve Ø20 mm flanşlı mil yatağı modelleri, daha büyük çaplı millerin kullanıldığı makine ve otomasyon sistemlerine uygun çözümler sunar. Mil çapı büyüdükçe rulmanın doğru hizalanması, bağlantı plakasının yeterli rijitliğe sahip olması ve montaj cıvatalarının kontrollü şekilde sıkılması daha önemli hâle gelir.

Bu ölçülerdeki ürünler seçilirken yalnızca mil çapı değil; gövde ölçüleri, montaj delikleri, çevresel çalışma koşulları ve sistemde oluşabilecek radyal veya eksenel kuvvetler de değerlendirilmelidir.

Sonlandırma Rulmanı Seçim Rehberi

Mil Çapını Doğru Ölçün

Sonlandırma rulmanı seçiminde ilk kriter milin gerçek dış çapıdır. Ø8 mm bir mil için Ø8 mm iç çapa sahip rulmanlı yatak seçilmelidir. Nominal ölçüye göre tahmin yapmak yerine mil çapının hassas bir kumpas veya mikrometreyle ölçülmesi tavsiye edilir.

UP veya UFL Gövde Tipini Belirleyin

Rulman yatağının hangi yüzeye ve hangi yönde bağlanacağı belirlenmelidir. Alt yüzeyden sabitlenen bir yapı gerekiyorsa UP tipi rulmanlı yatak, dikey plakaya veya karşı yüzeye iki cıvatayla bağlanacak bir yapı gerekiyorsa UFL tipi rulmanlı yatak daha uygun olabilir.

Montaj Deliklerini ve Gövde Ölçülerini Kontrol Edin

Aynı mil çapında farklı gövde tiplerinin dış ölçüleri ve montaj delik aralıkları değişebilir. Ürünü sipariş etmeden önce makine üzerindeki montaj alanı, delik merkezleri, gövde yüksekliği ve mil merkezinin yüzeye olan mesafesi kontrol edilmelidir.

Hizalama Hassasiyetine Dikkat Edin

CNC mil destek rulmanı montajında rulman merkezi ile motor, kaplin, vidalı mil veya karşı yatak merkezi aynı eksende olmalıdır. Eksen kaçıklığı rulmanda ısınma, milde zorlanma, titreşim, ses ve hareket kaybı oluşturabilir. Montaj sırasında cıvatalar kademeli sıkılmalı ve milin serbestçe döndüğü kontrol edilmelidir.

Çalışma Yükünü ve Devir Hızını Değerlendirin

Rulmanlı yatak seçilirken sistemin taşıyacağı yük, milin dönüş hızı, çalışma süresi ve darbeli yük ihtimali göz önünde bulundurulmalıdır. Yüksek devirli, ağır yüklü veya kesintisiz çalışan sistemlerde ürünün teknik özellikleri uygulamaya göre ayrıca değerlendirilmelidir.

Sonlandırma Rulmanlarının Kullanım Alanları

• CNC router ve masaüstü CNC makinelerinde mil uçlarının desteklenmesi
• Vidalı mil ve trapez mil mekanizmalarında yardımcı yataklama
• Lineer hareket sistemleri ve hareketli tabla uygulamaları
• Konveyör bant ve makaralı taşıma sistemleri
• Paketleme, dolum ve etiketleme makineleri
• Otomasyon hatları ve özel makine imalatları
• Robotik mekanizmalar ve prototip cihazlar
• Döner mil, tambur ve makara sistemleri
• Alüminyum profil tabanlı mekanik projeler
• Hobi, eğitim ve Ar-Ge uygulamaları

Rulmanlı Yatak Kullanmanın Avantajları

• Milin uç bölümünü destekleyerek salınımın azaltılmasına yardımcı olur.
• Hareket mekanizmasının daha dengeli ve kararlı çalışmasını destekler.
• Mil ve bağlantı elemanları üzerindeki gereksiz mekanik zorlanmayı azaltabilir.
• UP ve UFL gövde seçenekleriyle farklı montaj yüzeylerine uyarlanabilir.
• Hazır gövde yapısı sayesinde ayrı bir rulman yuvası üretme ihtiyacını azaltır.
• Makine montajı, bakım ve rulman değişim işlemlerini kolaylaştırır.
• Farklı mil çapları için uygun ölçü seçeneği sunar.
• Kompakt yapısıyla sınırlı montaj alanlarında kullanılabilir.
• Doğru montaj yapıldığında titreşim ve çalışma sesinin azaltılmasına katkı sağlar.

Sıkça Sorulan Sorular

Sonlandırma rulmanı ne işe yarar?

Sonlandırma rulmanı, milin boşta kalan uç kısmını yataklayarak milin belirlenen eksen üzerinde daha dengeli hareket etmesine yardımcı olur. Mil salınımını, titreşimi ve bağlantı elemanları üzerindeki gereksiz yükleri azaltmak amacıyla kullanılır.

UP rulman ile UFL rulman arasındaki fark nedir?

Temel fark gövde ve montaj biçimidir. UP serisi ürünler genellikle bir taban yüzeyine sabitlenirken UFL serisi ürünler iki cıvatalı flanş yapısıyla dikey veya karşı yüzeylere monte edilebilir. Seçim, makinenin bağlantı plakasına ve mil ekseninin konumuna göre yapılmalıdır.

Mil çapına uygun rulman nasıl seçilir?

Milin dış çapı kumpasla ölçülmeli ve aynı iç çap değerine sahip rulmanlı yatak seçilmelidir. Örneğin dış çapı 12 mm olan bir mil için Ø12 mm rulmanlı yatak kullanılmalıdır.

Sonlandırma rulmanı vidalı mil sistemlerinde kullanılabilir mi?

Uygun mil çapı ve mekanik tasarım sağlandığında milin desteklenmesi amacıyla kullanılabilir. Ancak hassas bilyalı vidalı mil uygulamalarında sistemin eksenel yükü, yataklama biçimi ve sabit-serbest uç düzeni ayrıca değerlendirilmelidir. Hassas uygulamalarda standart bir rulmanlı yatak her zaman özel vidalı mil uç yataklarının yerine geçmeyebilir.

Rulmanlı yatak montajında nelere dikkat edilmelidir?

Mil ve rulman merkezleri aynı eksende olmalı, montaj yüzeyi düz ve rijit olmalı, cıvatalar eşit şekilde sıkılmalıdır. Montajdan sonra mil elle çevrilerek sıkışma, zorlanma veya anormal boşluk olup olmadığı kontrol edilmelidir.

Rulman yatağının ısınması normal midir?

Çalışma sırasında hafif sıcaklık artışı görülebilir. Ancak aşırı ısınma; eksen kaçıklığı, hatalı montaj, uygun olmayan devir, aşırı yük veya rulman hasarı gibi sorunlara işaret edebilir. Sistem durdurularak montaj ve çalışma koşulları kontrol edilmelidir.

UP000 ve UFL000 kodları hangi mil çapına uygundur?

UP000 ve UFL000 modelleri Ø10 mm mil çapına uygun ürünlerdir. Benzer şekilde 001 modeller Ø12 mm, 002 modeller Ø15 mm, 003 modeller Ø17 mm ve 004 modeller Ø20 mm mil çapına göre seçilir. Ø8 mm seçenekler ise UP08 ve UFL08 olarak sunulur.

Meon Robotik Otomasyon Sonlandırma Rulmanı Çözümleri

Meon Robotik Otomasyon, makine imalatı ve hareket kontrol uygulamalarında ihtiyaç duyulan sonlandırma rulmanı fiyatları, farklı gövde tipleri ve çeşitli mil çapı seçeneklerini bir arada sunar. UP ve UFL serisi rulmanlı yataklar arasından mekanik tasarımınıza, montaj yönünüze ve mil ölçünüze uygun ürünü kolaylıkla belirleyebilirsiniz.

CNC makinesi, otomasyon sistemi, konveyör veya özel mekanik proje geliştirirken rulman yatağıyla birlikte kullanılacak mil, kaplin, vidalı mil, lineer kızak ve diğer mekanik bileşenlerin birbiriyle uyumlu seçilmesi sistem performansı açısından önemlidir. Meon Robotik Otomasyon ürün seçenekleri sayesinde farklı mekanik ihtiyaçlarınızı tek noktadan karşılayabilir, projenize uygun bileşenleri güvenli alışveriş ve hızlı gönderim avantajlarıyla temin edebilirsiniz.
