Seviye şalteri, sıvı ve dökme katı malzemelerin belirlenen noktaya ulaşıp ulaşmadığını titreşimli çatal teknolojisiyle algılayan endüstriyel bir kontrol sensörüdür. 24V DC besleme, PNP/NPN çıkış seçenekleri ve 100 mm prob uzunluğu ile tank, hazne ve proses kontrol uygulamalarında kullanılabilir.

Seviye şalteri, sıvıların ve dökme katı malzemelerin belirlenen seviyede bulunup bulunmadığını algılamak için kullanılan titreşimli çatal tip bir sensördür. Algılama sonucunda PNP veya NPN çıkış sinyali oluşturarak kontrol sistemi, PLC, röle veya otomasyon ekipmanlarının devreye alınmasına yardımcı olur. Tank, depo, hazne ve endüstriyel proseslerde noktasal seviye kontrolü amacıyla kullanılabilir.

Titreşimli çatal algılama elemanı, doğal rezonans frekansında sürekli olarak titreştirilir. Çatalın ölçülecek malzemeyle temas etmesi durumunda titreşim frekansı değişir. Sensör içerisindeki elektronik devre bu değişimi algılayarak çıkış durumunu değiştirir. Bu çalışma yöntemi, hareketli mekanik şamandıralara ihtiyaç duymadan malzemenin varlığının veya yokluğunun tespit edilmesini sağlar.

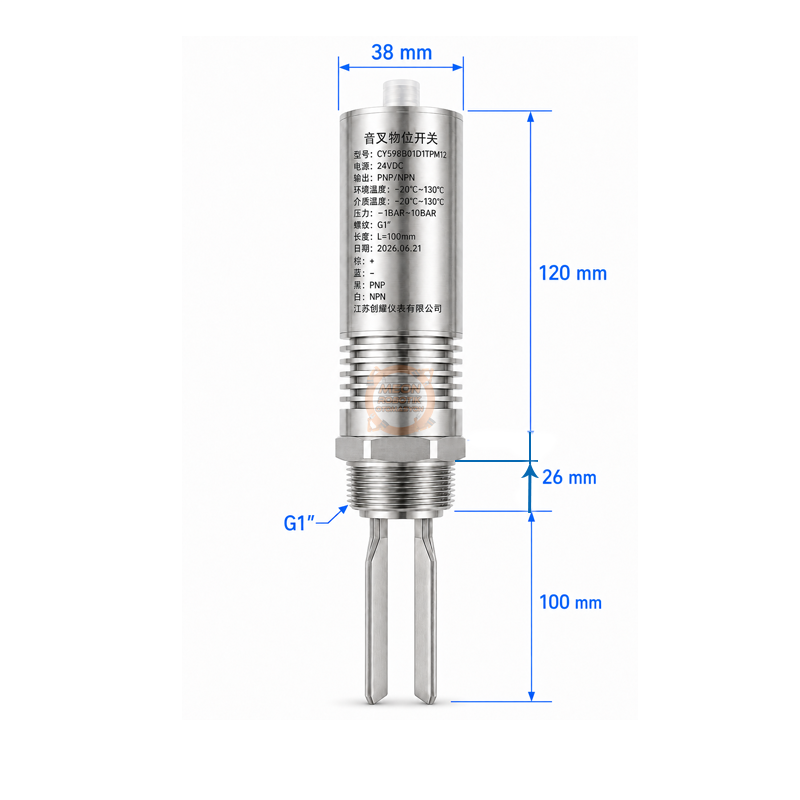

100 mm prob uzunluğuna ve G1 inç proses bağlantısına sahip olan seviye şalteri, -20 °C ile 130 °C arasındaki sıcaklıklarda kullanılabilir. -1 bar ile 10 bar çalışma basıncı aralığı sayesinde farklı proses koşullarına uyarlanabilir. 304/316 paslanmaz çelik malzeme seçenekleri, endüstriyel ortamlar için dayanıklı bir yapı sunar.

Öne Çıkan Özellikler

• Titreşimli çatal algılama teknolojisi
• Sıvı ve dökme katı malzemelerin noktasal seviye kontrolü
• 24V DC çalışma gerilimi
• PNP ve NPN çıkış seçenekleri
• 400 mA çıkış akımı
• 1 mm doğruluk
• 100 mm prob uzunluğu
• G1 inç proses bağlantısı
• Geniş çalışma sıcaklığı ve basınç aralığı
• 304/316 paslanmaz çelik malzeme seçenekleri

Kullanım Alanları

• Sıvı depolama tankları
• Toz ve granül malzeme hazneleri
• Dolum ve boşaltım sistemleri
• Taşma ve kuru çalışma kontrolü
• Endüstriyel otomasyon sistemleri
• Proses ve üretim hatları
• PLC kontrollü seviye izleme uygulamaları

Teknik Özellikler

Çalışma Prensibi

Titreşimli çatal, piezoelektrik yöntemle doğal rezonans frekansında titreştirilir. Algılanacak sıvı veya dökme katı malzeme çatal yüzeyine ulaştığında titreşim karakteristiği değişir. Elektronik kontrol devresi bu değişimi tespit ederek PNP veya NPN çıkış sinyali üretir.
