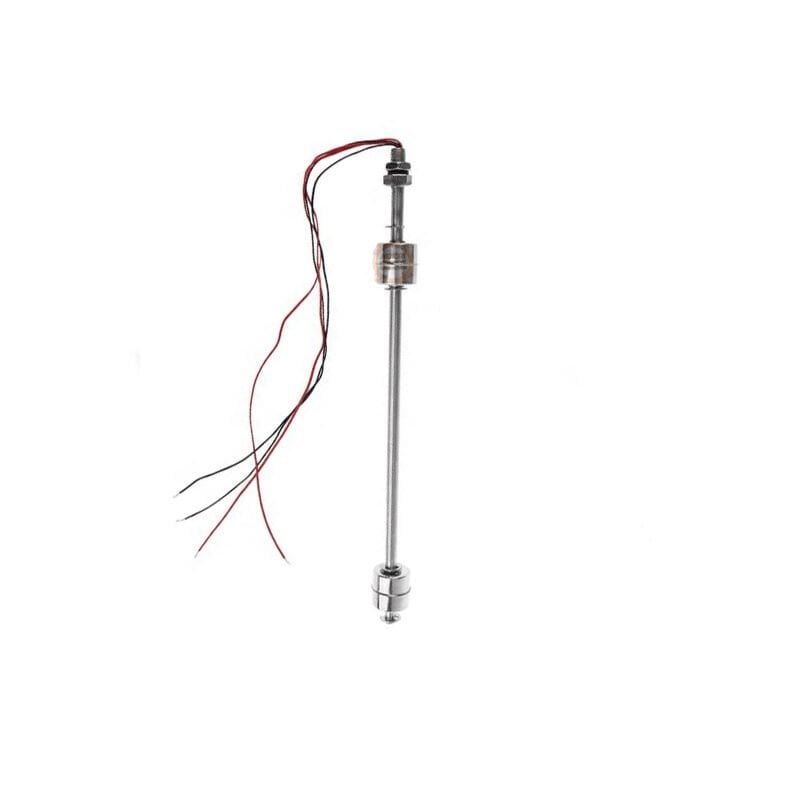

400mm Çift Bilyalı Paslanmaz Şamandıra Sıvı Seviye Sensörü

400mm Çift Bilyalı Paslanmaz Şamandıra Sıvı Seviye Sensörü – Yüksek Dayanıklılık, Hassas Seviye Kontrolü

400mm Çift Şamandıralı Paslanmaz Sıvı Seviye Sensörü, iki ayrı sıvı seviye noktasını (örneğin minimum ve maksimum seviye) aynı sensör üzerinde algılayabilen çift çıkışlı bir sıvı seviye kontrol elemanıdır.
Tamamen paslanmaz çelik gövdesiyle üretilmiş olup su, yakıt, yağ, kimyasal ve diğer iletken/iletken olmayan sıvılarla uyumludur. Yüksek sıcaklığa, basınca ve korozyona dayanıklıdır.

Bu model, tank, depo veya endüstriyel sıvı sistemlerinde pompa kontrolü, dolum/boşaltma, alarm veya gösterge devreleri için güvenilir bir sensör çözümüdür. Çift bilyalı yapısı sayesinde hem “alt seviye” hem de “üst seviye” için ayrı kontak sinyali verir.

Teknik Özellikler

• Model: 400mm Çift Şamandıralı (Çift Çıkışlı) Sıvı Seviye Sensörü

• Malzeme: Paslanmaz çelik (Stainless Steel 304/316)

• Çalışma Gerilimi: 240V AC / 220V DC

• Maks. Güç: 10W / 50W

• Anahtarlama Akımı: 0.5A (taşıma akımı 1A)

• Temas Direnci: ≤100mΩ

• Çalışma Basıncı: 10 kg/cm² (maks. 0.2 MPa)

• Çalışma Sıcaklığı: -10°C ~ +120°C

• Bağlantı Teli: PTFE yüksek sıcaklık dayanımlı kablo

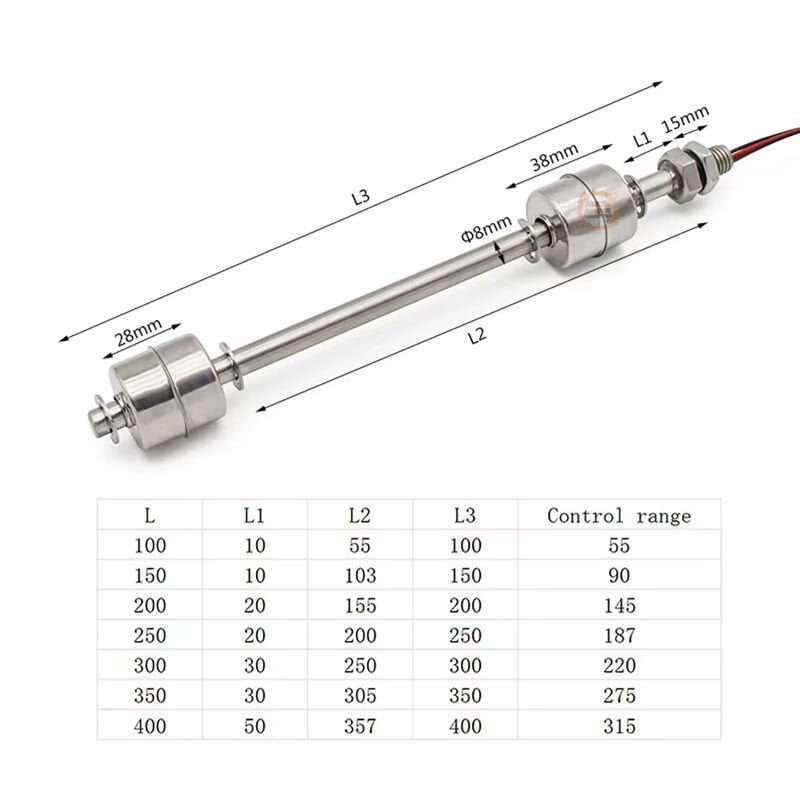

• Diş Çapı: M10 (10mm)

• Toplam Uzunluk: 400mm

• Montaj Tipi: Dikey (üstten veya alttan montaj)

• Çıkış Sayısı: 2 adet bağımsız seviye çıkışı (çift şamandıra – çift kontakt)

Öne Çıkan Özellikler

• Çift çıkışlı yapı sayesinde min. ve max. seviye kontrolü tek sensörle yapılabilir

• Paslanmaz çelik gövde: korozyon, ısı ve kimyasallara karşı dayanıklıdır

• Yüksek hassasiyetli ve güvenilir anahtarlama

• Pompa, alarm veya kontrol rölesi ile doğrudan kullanılabilir

• Endüstriyel otomasyon, su arıtma ve kimya sistemleriyle tam uyumludur

• Kolay dikey montaj ve uzun ömürlü mekanik yapı

Kutu İçeriği

• 1 Adet 400mm Çift Bilyalı Paslanmaz Şamandıra Sıvı Seviye Sensörü

Kullanım Alanları

• Su, yakıt, kimyasal veya yağ tankları

• Endüstriyel sıvı seviye kontrolü

• Pompa otomasyonu (dolum/boşaltma)

• Alarm veya uyarı sistemleri

• Havuz, kazan, depo ve drenaj sistemleri

Meon Robotik Otomasyon güvencesiyle sunulan bu çift çıkışlı paslanmaz şamandıra sensör, sıvı seviye kontrol uygulamalarınızda yüksek hassasiyet, uzun ömür ve maksimum güvenilirlik sağlar.

Bağlantı Şeması ve Kullanım Açıklaması

400mm Çift Şamandıralı Paslanmaz Sıvı Seviye Sensörü, iki ayrı seviye (MIN – MAX) algılayabilen çift çıkışlı bir modeldir. Sensör üzerinde toplam 4 adet bağlantı kablosu bulunur:

• 2 Adet Kırmızı Kablo

• 2 Adet Siyah Kablo

Her bir şamandıra (bilya) birer bağımsız kontak içerir ve bu iki kontak, birer sinyal çıkışı üretir.
Kablolar şu şekilde bağlanmalıdır:

Bağlantı Renk Dağılımı

• 1. Kırmızı + 1. Siyah → Birinci seviye (1. çıkış / alt seviye)

• 2. Kırmızı + 2. Siyah → İkinci seviye (2. çıkış / üst seviye)

• Kırmızılardan biri ve siyahlardan biri birbirine şöntlenerek (birleştirilerek) ortak hat (COM) oluşturulur.

• Geriye kalan iki kablo (1 kırmızı, 1 siyah) ise 1. ve 2. sinyal çıkışı olarak kullanılır.

Çalışma Prensibi

• Şamandıra yukarı doğru çıktığında içindeki manyetik kontak konum değiştirir ve devreyi açar veya kapatır.

• Şamandıralar dikey pozisyonda çalışır ve istenirse ters montajla (kontak yönü değiştirerek) NO (Normalde Açık) veya NC (Normalde Kapalı) olarak kullanılabilir.

Bağlantı Örneği

• Ortak hat (şöntlenen kırmızı + siyah) → Pompa kontrol devresinin ortak hattına (COM) bağlanır.

• Kalan kırmızı kablo (üst seviye çıkışı) → Tank dolduğunda sinyal veren hatta bağlanır (örneğin alarm veya pompa durdurma).

• Kalan siyah kablo (alt seviye çıkışı) → Tank boşaldığında sinyal veren hatta bağlanır (örneğin pompa başlatma).

Bu şekilde sensör, hem minimum seviye hem maksimum seviye durumlarını ayrı ayrı algılayarak otomasyon sistemine bilgi iletir.
