Shihlin hız kontrol cihazı modelleri; asenkron AC motorların hızını, torkunu, çalışma yönünü, kalkışını ve duruşunu kontrollü şekilde yönetmek için kullanılan endüstriyel motor sürücüleridir. İnverter veya frekans konvertörü olarak da adlandırılan bu cihazlar, motora uygulanan frekans ve gerilimi kontrol ederek proses ihtiyacına uygun bir motor devri oluşturulmasına yardımcı olur.

Meon Robotik Otomasyon Shihlin sürücü kategorisinde farklı makine ve otomasyon uygulamalarına uygun SL3, SC3, SS2 ve SE3 serisi Shihlin inverter seçeneklerini inceleyebilirsiniz. Tek faz 220 V ve üç faz 380 V besleme alternatifleri, farklı motor güçleri ve uygulama ihtiyaçlarına yönelik seri seçenekleri sayesinde sisteminize uygun AC motor sürücüsünü daha kolay belirleyebilirsiniz.

Shihlin motor sürücüleri; CNC makineleri, konveyör sistemleri, fanlar, pompalar, kompresörler, karıştırıcılar, tekstil makineleri, paketleme makineleri, üretim hatları ve genel endüstriyel otomasyon projelerinde kontrollü motor hareketi sağlamak amacıyla tercih edilebilir.

Shihlin inverter, AC motorun çalışma hızını kontrol etmek için motorun besleme frekansını ayarlayan elektronik bir sürücüdür. Standart bir AC motor doğrudan şebekeye bağlandığında çoğunlukla sabit devirde çalışır. Hız kontrol cihazı kullanıldığında ise motor devri uygulamanın ihtiyacına göre artırılabilir veya azaltılabilir.

Kontrollü hız yönetimi; üretim kalitesinin iyileştirilmesine, mekanik sistemlerin daha yumuşak çalışmasına, ani kalkış akımlarının sınırlandırılmasına ve enerji tüketiminin uygulamaya göre optimize edilmesine katkı sağlayabilir. Motorun sürekli tam hızda çalışmasının gerekli olmadığı fan ve pompa uygulamalarında, ihtiyaca uygun devir kullanımı önemli avantajlar sunabilir.

Shihlin hız kontrol cihazının temel görevi, AC motorun dönüş hızını kontrollü biçimde ayarlamaktır. Bununla birlikte uygun model ve doğru parametre ayarlarıyla motor sisteminin farklı çalışma özellikleri de yönetilebilir.

• AC motor hızının uygulamaya göre ayarlanması
• Motorun ileri ve geri yönde çalıştırılması
• Yumuşak kalkış ve kontrollü duruş sağlanması
• Hızlanma ve yavaşlama sürelerinin ayarlanması
• Makine çalışma hızının üretim sürecine uyarlanması
• Motorun ani mekanik darbelere karşı daha kontrollü çalıştırılması
• Harici buton, anahtar, potansiyometre veya otomasyon sistemiyle kontrol
• Uygun uygulamalarda enerji tüketiminin optimize edilmesi
• Motor ve makine ekipmanlarının daha dengeli çalışmasına katkı sağlanması

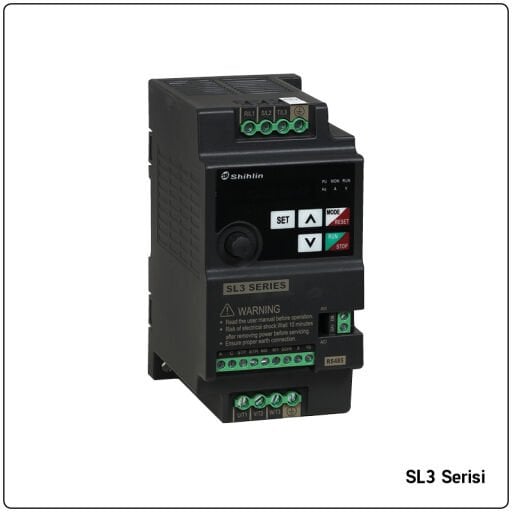

Shihlin SL3 serisi sürücüler, kompakt motor kontrolü gerektiren makine ve otomasyon uygulamalarında değerlendirilebilen inverter seçenekleridir. Kategoride farklı güçlerde, 220 V ve 380 V besleme seçeneklerine sahip SL3 serisi modeller bulunmaktadır.

Küçük ve orta güçlü AC motorların hız kontrolünde kullanılabilen SL3 serisi; konveyör, fan, pompa, takım tezgâhı, paketleme makinesi ve yardımcı makine sistemleri gibi çeşitli uygulamalarda tercih edilebilir. Seçim sırasında motor gücü, motor akımı, besleme gerilimi ve uygulamanın yük karakteristiği birlikte değerlendirilmelidir.

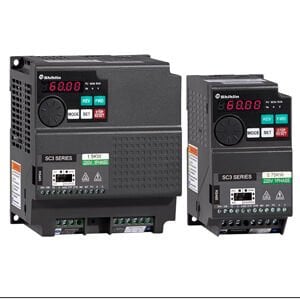

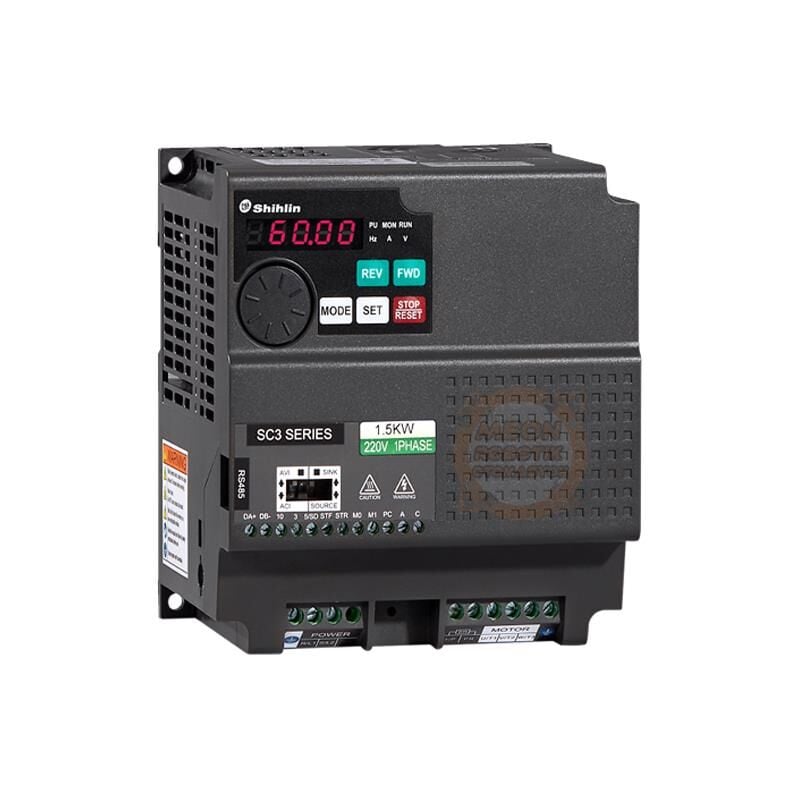

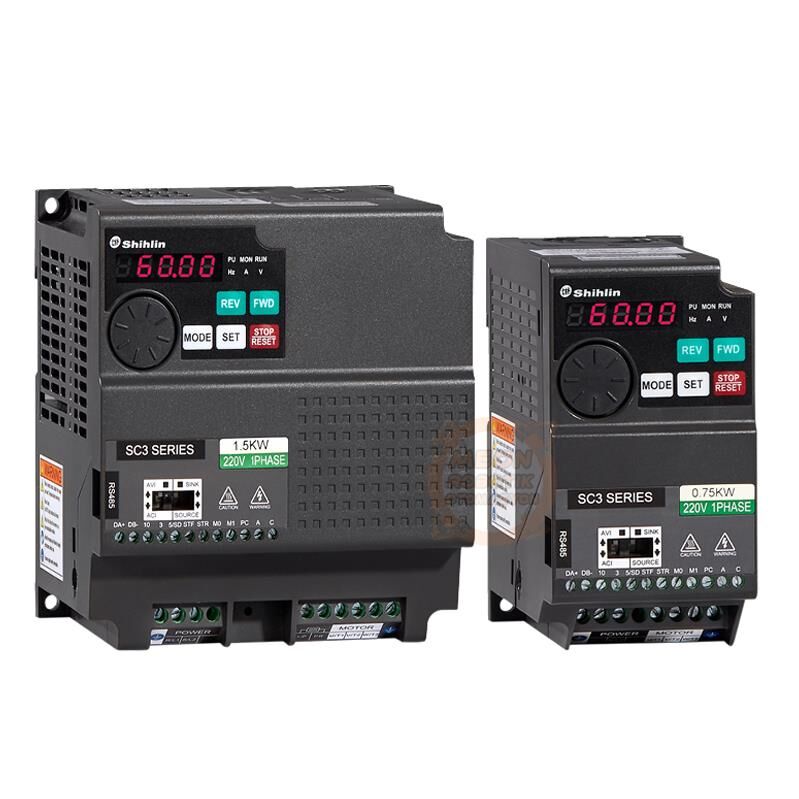

Shihlin SC3 serisi hız kontrol cihazları, farklı güç ve besleme seçenekleriyle endüstriyel motor kontrol sistemlerinde kullanılabilir. Makinenin ihtiyacına uygun hız kontrolü, kontrollü kalkış ve düzenli motor işletimi sağlamak amacıyla tercih edilebilir.

SC3 serisi sürücü seçiminde yalnızca motorun kW değeri dikkate alınmamalıdır. Motor etiket akımı, yükün kalkış karakteristiği, motorun sık durup kalkması, çalışma ortamı, gerekli hız aralığı ve frenleme ihtiyacı da göz önünde bulundurulmalıdır.

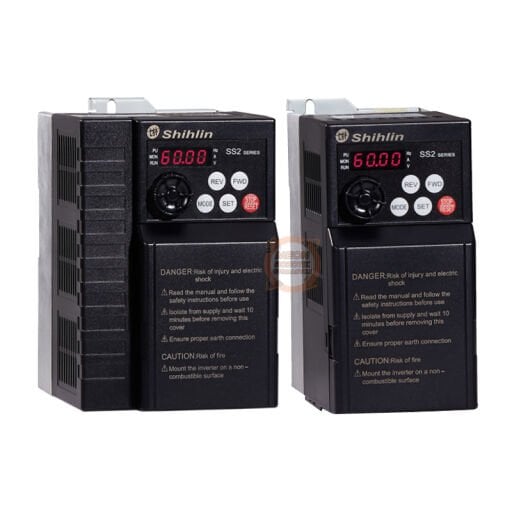

Shihlin SS2 serisi inverter modelleri, farklı motor güçlerine ve şebeke yapılarına uygun alternatifler sunar. Tek faz 220 V AC beslemeli ve üç faz 380 V AC beslemeli SS2 modelleri arasından motorunuza ve tesisinizin elektrik altyapısına uygun ürün seçilebilir.

Tek faz beslemeli bir sürücünün çıkış yapısının daima tek faz olduğu düşünülmemelidir. İnverterlerde giriş ve çıkış faz yapısı modelden modele değişebilir. Bu nedenle ürün seçmeden önce sürücünün giriş beslemesi, motor çıkışı ve motor etiketi mutlaka birlikte kontrol edilmelidir.

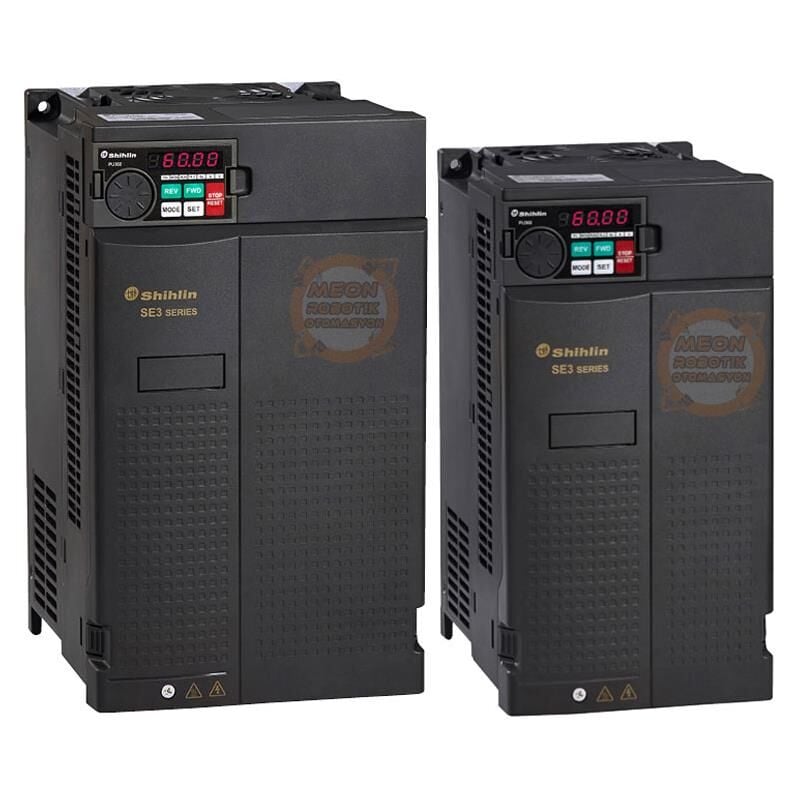

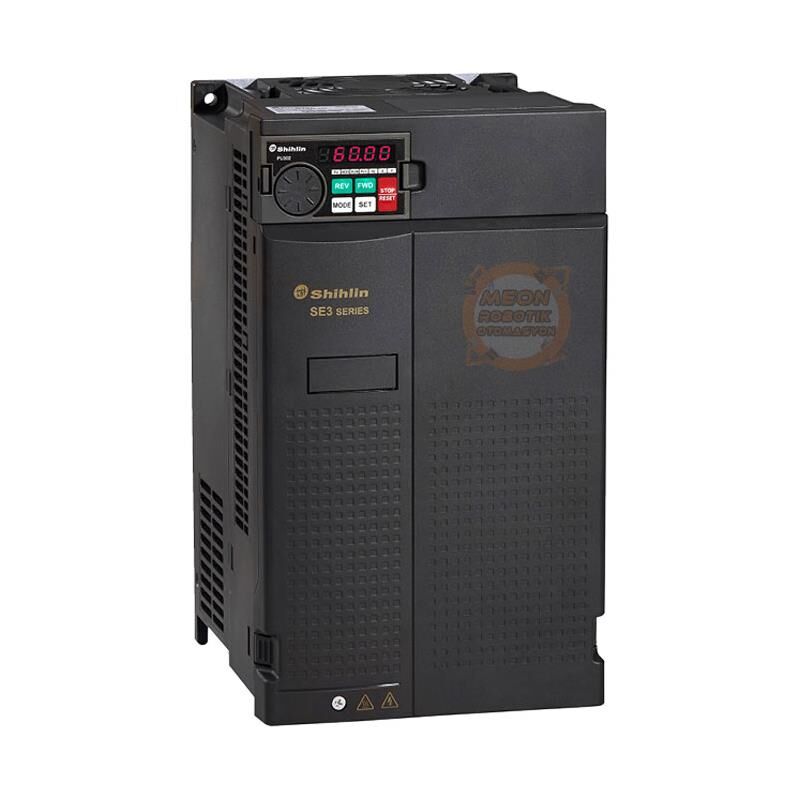

Shihlin SE3 serisi AC motor sürücüleri, daha yüksek motor güçleri ve endüstriyel uygulamalar için değerlendirilebilen inverter seçenekleridir. Üretim makineleri, büyük fan ve pompalar, konveyör hatları, proses sistemleri ve yüksek güçlü motor uygulamalarında uygun model seçimiyle kullanılabilir.

Yüksek güçlü motor sürücülerinde pano havalandırması, kablo kesiti, koruma elemanları, topraklama, elektromanyetik uyumluluk, frenleme direnci ve montaj boşlukları özel önem taşır. Kurulumun ürün kullanım kılavuzuna ve ilgili elektrik standartlarına uygun şekilde yapılması gerekir.

Shihlin hız kontrol cihazı seçerken ilk kontrol edilmesi gereken özelliklerden biri sürücünün giriş besleme gerilimidir. Kategoride hem 220 V Shihlin inverter hem de 380 V Shihlin inverter seçenekleri bulunmaktadır.

Tek Faz 220 V Beslemeli Sürücüler

Tek faz 220 V elektrik altyapısının bulunduğu atölyeler, küçük makineler ve belirli motor uygulamaları için uygun modeller değerlendirilebilir. Ancak sürücünün çıkış yapısı ve kullanılacak motorun bağlantı özellikleri ürün teknik bilgileri üzerinden doğrulanmalıdır.

Üç Faz 380 V Beslemeli Sürücüler

Sanayi tesislerinde ve yüksek güçlü makine uygulamalarında üç faz 380 V beslemeli inverterler yaygın olarak kullanılır. Sürücü gücü ve akımı, kontrol edilecek motorun etiket değerlerine ve yük şartlarına uygun seçilmelidir.

İnverter seçiminde motorun yalnızca kW değeri üzerinden karar verilmesi her uygulama için yeterli olmayabilir. En doğru seçim için motor etiketi ve makinenin çalışma şartları birlikte değerlendirilmelidir.

1. Motor gücünü kontrol edin: Motor etiketinde yazan kW veya HP değeri belirlenmelidir.
2. Motor akımını inceleyin: Sürücünün çıkış akımı motorun nominal akımını karşılamalıdır.
3. Besleme gerilimini belirleyin: Tesisin tek faz 220 V veya üç faz 380 V altyapısına uygun model seçilmelidir.
4. Yük tipini değerlendirin: Fan ve pompa gibi değişken torklu yüklerle konveyör, karıştırıcı ve kaldırma gibi zorlayıcı yüklerin ihtiyaçları farklı olabilir.
5. Kalkış şartlarını inceleyin: Yük altında kalkış yapan makinelerde gerekli akım ve tork kapasitesi değerlendirilmelidir.
6. Frenleme ihtiyacını belirleyin: Hızlı duruş veya yüksek ataletli yüklerde uygun frenleme sistemi gerekebilir.
7. Kontrol yöntemini belirleyin: Panel, buton, potansiyometre, PLC veya uzaktan kontrol ihtiyacı önceden planlanmalıdır.

Ağır yük, sık kalkış-duruş, yüksek ortam sıcaklığı veya düşük hızda uzun süreli çalışma gibi özel şartlarda sürücü seçiminin uzman teknik personel tarafından değerlendirilmesi önerilir.

Shihlin AC motor sürücüleri, motor hızının kontrollü olması gereken çok sayıda makine ve otomasyon sisteminde kullanılabilir.

• CNC tezgâhları
• Spindle motor uygulamaları
• Konveyör bant sistemleri
• Paketleme makineleri
• Dolum ve etiketleme makineleri
• Fan ve aspiratör sistemleri
• Havalandırma sistemleri
• Su ve sirkülasyon pompaları
• Kompresör uygulamaları
• Karıştırıcı ve mikserler
• Tekstil makineleri
• Ahşap işleme makineleri
• Plastik işleme makineleri
• Gıda üretim makineleri
• Kesme ve işleme tezgâhları
• Endüstriyel üretim hatları

AC motorun senkron hızı, uygulanan frekansla ilişkilidir. İnverter çıkış frekansını değiştirerek motorun dönüş hızının ayarlanmasını sağlar. Kullanıcı, sürücünün üzerindeki kontrol panelinden veya harici kontrol elemanları üzerinden hedef frekansı belirleyebilir.

Uygulamaya ve seçilen Shihlin modeline bağlı olarak hız komutu; cihaz paneli, potansiyometre, dijital girişler, analog sinyal veya otomasyon sistemi üzerinden verilebilir. Kullanılabilecek kontrol yöntemleri sürücünün modeline ve teknik özelliklerine göre değişebileceğinden ürün dokümanı incelenmelidir.

Motor yavaşlarken veya yüksek ataletli bir yük durdurulurken oluşan rejeneratif enerji, sürücünün DC bara gerilimini yükseltebilir. Uygun sürücü modellerinde ve ihtiyaç duyulan uygulamalarda bu enerjinin ısıya dönüştürülmesi için frenleme direnci kullanılabilir.

Frenleme direncinin ohm ve watt değeri rastgele seçilmemelidir. Kullanılacak direnç; sürücü modeline, motor gücüne, duruş süresine, frenleme sıklığına ve yükün ataletine uygun olmalıdır. Yanlış direnç seçimi sürücünün veya direncin zarar görmesine neden olabilir.

• Sürücü, kullanım kılavuzunda belirtilen montaj yönünde yerleştirilmelidir.
• Pano içinde yeterli hava dolaşımı ve montaj boşluğu bırakılmalıdır.
• Motor ve enerji kabloları uygun kesitte seçilmelidir.
• Topraklama bağlantısı güvenli ve doğru şekilde yapılmalıdır.
• Kontrol kabloları ile güç kabloları mümkün olduğunca ayrı güzergâhlardan geçirilmelidir.
• Motor çıkışına uygun olmayan anahtarlama elemanları bağlanmamalıdır.
• Şebeke gerilimi sürücünün nominal giriş gerilimiyle uyumlu olmalıdır.
• Motor etiket bilgileri sürücü parametrelerine doğru girilmelidir.
• Nemli, aşırı tozlu veya yüksek sıcaklıklı ortamlarda uygun pano koruması sağlanmalıdır.
• Elektrik bağlantıları yetkili ve deneyimli teknik personel tarafından yapılmalıdır.

• Motor devrinin proses ihtiyacına göre ayarlanabilmesi
• Kontrollü hızlanma ve yavaşlama imkânı
• Makine üzerindeki mekanik zorlanmaların azaltılmasına katkı
• Üretim hızının hassas biçimde düzenlenebilmesi
• Fan ve pompa uygulamalarında enerji optimizasyonu imkânı
• Farklı otomasyon kontrol yöntemleriyle çalışabilme
• Tek bir motorla farklı çalışma hızları elde edilebilmesi
• Makine kullanım konforunun ve proses kontrolünün geliştirilmesi

Shihlin hız kontrol cihazı her AC motorda kullanılabilir mi?

Hayır. Motorun tipi, gerilimi, akımı, gücü ve bağlantı şekli sürücüyle uyumlu olmalıdır. Standart üç fazlı asenkron motorlar inverter uygulamalarında yaygın olarak kullanılır; ancak kesin uyumluluk motor ve sürücü teknik bilgileri üzerinden kontrol edilmelidir.

220 V Shihlin sürücü ile 380 V motor çalıştırılır mı?

Bu durum motorun etiket gerilimlerine, yıldız-üçgen bağlantı özelliğine ve sürücünün çıkış gerilimine bağlıdır. Her 380 V motor, 220 V sürücüyle çalıştırılamaz. Bağlantı yapılmadan önce motor etiketi ve sürücü çıkış bilgileri uzman tarafından incelenmelidir.

Sürücü gücü motor gücünden büyük seçilebilir mi?

Bazı uygulamalarda bir üst güç sürücü tercih edilebilir. Ancak yalnızca kW değerinin büyük olması yeterli değildir. Motor akımı, parametre ayarları, yük tipi ve koruma koşulları birlikte değerlendirilmelidir.

Shihlin inverter motorun dönüş yönünü değiştirebilir mi?

Uygun parametre ve kontrol bağlantısıyla birçok modelde ileri ve geri çalışma kontrolü yapılabilir. Kesin özellikler seçilen modelin kullanım kılavuzundan doğrulanmalıdır.

Potansiyometre ile motor hızı ayarlanabilir mi?

Harici analog hız referansını destekleyen modellerde uygun bağlantı ve parametre ayarlarıyla potansiyometre üzerinden hız kontrolü yapılabilir.

İnverter motora zarar verir mi?

Doğru seçilmiş, doğru bağlanmış ve doğru parametrelenmiş bir sürücü motoru kontrollü çalıştırır. Yanlış gerilim, hatalı motor parametreleri, yetersiz soğutma veya uygun olmayan kablolama ise motor ve sürücü açısından risk oluşturabilir.

Düşük frekansta motor neden ısınabilir?

Motor düşük devirde çalışırken kendi fanı da daha yavaş döner ve soğutma kapasitesi azalabilir. Düşük hızda uzun süreli ve yüksek torklu çalışmalarda harici motor fanı veya uygulamaya uygun özel motor gerekebilir.

Meon Robotik Otomasyon üzerinden farklı motor güçlerine, besleme gerilimlerine ve uygulama ihtiyaçlarına uygun Shihlin hız kontrol cihazı fiyatlarını ve güncel ürün seçeneklerini inceleyebilirsiniz. Kategoride yer alan SL3, SC3, SS2 ve SE3 serisi AC motor sürücülerini karşılaştırarak makinenize uygun modeli belirleyebilirsiniz.

Ürün seçiminden önce motor etiketinin okunması, tesis besleme geriliminin kontrol edilmesi ve uygulamanın çalışma şartlarının belirlenmesi önemlidir. Doğru seçilen Shihlin inverter; motor hızının düzenlenmesine, kontrollü makine hareketine ve otomasyon sisteminin daha verimli yönetilmesine katkı sağlar.
