DC 24V 1-Kanal LM393 Voltaj Karşılaştırıcı Röle Modülü

DC 24V 1-Kanal LM393 Voltaj Karşılaştırıcı Röle Modülü

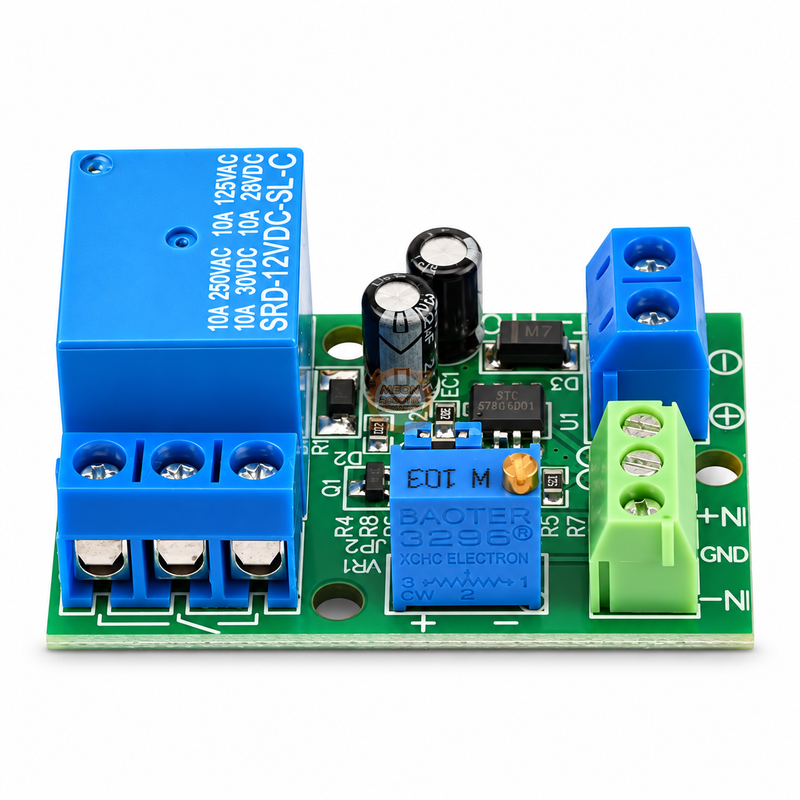

Voltaj Karşılaştırıcı LM393 röle modülü, giriş voltajını ayarlanabilir referans voltajıyla karşılaştırarak röleyi kontrol etmek için kullanılan 24 V DC beslemeli bir modüldür. Giriş voltajının belirlenen referans değerinden yüksek veya düşük olmasına göre rölenin açılıp kapanmasını sağlayan farklı çalışma modları bulunur. Referans voltajı kart üzerindeki trimpot ile ayarlanabilir.

Voltaj Karşılaştırıcı LM393 röle modülü, giriş voltajının belirlenen referans değeriyle karşılaştırılmasına göre röle çıkışını kontrol eden 24 V DC beslemeli bir kontrol kartıdır. Ayarlanabilir referans voltajı sayesinde belirli bir voltaj seviyesinin üzerinde veya altında röle kontrolü yapılmasına olanak sağlar. Voltaj seviyesine bağlı otomatik anahtarlama gereken kontrol ve elektronik uygulamalarında kullanılabilir.

DC 24V 1-Kanal LM393 Voltaj Karşılaştırıcı Röle Modülü üzerinde bulunan trimpot kullanılarak referans voltaj seviyesi ayarlanabilir. Ayarlanan referans değeri bir ölçü aleti kullanılarak kontrol edilebilir.

Referans voltajını ölçmek için ölçü aletinin siyah probu besleme klemensinin negatif terminaline, kırmızı probu ise IN- terminaline bağlanabilir. Kart üzerindeki jumper konumu değiştirilerek üç farklı çalışma modu arasında seçim yapılabilir.

Ürün adındaki 24 V, modülün devre besleme voltajını ifade eder. Röle kontakları ise kontrol devresinden bağımsız olarak belirtilen kontak değerleri sınırları içerisinde anahtarlama amacıyla kullanılabilir.

Öne Çıkan Özellikler

• LM393 karşılaştırıcı tabanlı kontrol yapısı
• 24 V DC devre beslemesi
• 1 kanal röle çıkışı
• Ayarlanabilir referans voltajı
• Trimpot üzerinden referans seviye ayarı
• 3 farklı çalışma modu
• Jumper ile çalışma modu seçimi
• Referans voltajının ölçü aletiyle kontrol edilebilmesi
• Röle kontak değeri: 10 A / 30 V DC
• Röle kontak değeri: 10 A / 250 V AC

Kullanım Alanları

• Voltaj seviyesine bağlı röle kontrolü
• Belirlenen voltaj seviyesinin algılanması
• Gerilim karşılaştırma uygulamaları
• Otomatik açma ve kapama devreleri
• Elektronik kontrol uygulamaları
• Voltaj seviyesine bağlı yük anahtarlama sistemleri

Teknik Özellikler

Elektriksel ve Bağlantı Bilgileri

Modülün besleme gerilimi 24 V DC'dir. Ayarlanmış referans voltajı ölçülmek istendiğinde ölçü aletinin siyah probu besleme klemensinin negatif terminaline, kırmızı probu ise IN- terminaline bağlanabilir.

Fonksiyon 1: Jumper sağ konuma takılır. Karşılaştırılacak voltaj IN+ terminalinden uygulanır. Giriş voltajı ayarlanmış referans voltajından büyük olduğunda röle kapanır. Giriş voltajı referans voltajına eşit veya daha düşük olduğunda röle devreye girmez.

Jumper konumları:

• Fonksiyon 1: Jumper sağ konumda
• Fonksiyon 2: Jumper çıkarılmış
• Fonksiyon 3: Jumper sol konumda

Kullanım ve Güvenlik Notları

Modülün devre beslemesi 24 V DC olmalıdır. Röle kontakları kullanılırken belirtilen 10 A / 30 V DC ve 10 A / 250 V AC kontak değerleri aşılmamalıdır. Referans voltajı ayarlanırken ölçü aleti kullanılarak gerçek değer kontrol edilmelidir.
