CNC 3D Kenar Bulucu, XYZ Ekseni Dokunmatik Ölçüm Probu,V6/TP06 3D-Mach3/Grbl

CNC 3D Kenar Bulucu XYZ Dokunmatik Ölçüm Probu V6 / TP06 – Mach3 & GRBL Uyumlu

CNC tezgahınızda X, Y ve Z eksenlerinde hızlı ve hassas referans alma işlemlerini güvenle gerçekleştirebilmeniz için tasarlanmış V6 / TP06 3D dokunmatik prob; kenar bulma, merkez bulma, tabla yüzeyi ölçümü ve iş parçası konumlandırma işlemlerini milimetrenin yüzde biri hassasiyetle yapmanızı sağlar.

Mach3 ve GRBL kontrol panoları ile uyumlu olan bu model, sinyal giriş portuna bağlanarak çalışır ve özellikle ikinci sıkma sonrası referans kaymalarını minimize etmek için ideal bir çözümdür.

Öne Çıkan Özellikler

•  ±X, ±Y, +Z yönlerinde ölçüm

• Tekrarlanabilirlik: < 0.01 mm

• 5–24V DC geniş çalışma gerilimi

• NPN-NO 3 telli çıkış (Endüstriyel uyumlu)

• 3 milyon tetikleme üzeri uzun ömür

• Aşırı strok koruması (XY ±4mm / Z +2mm)

• LED durum göstergesi (Yeşil: Enerji / Kırmızı: Tetik)

• Tungsten çelik bilyalı stylus (yüksek aşınma direnci)

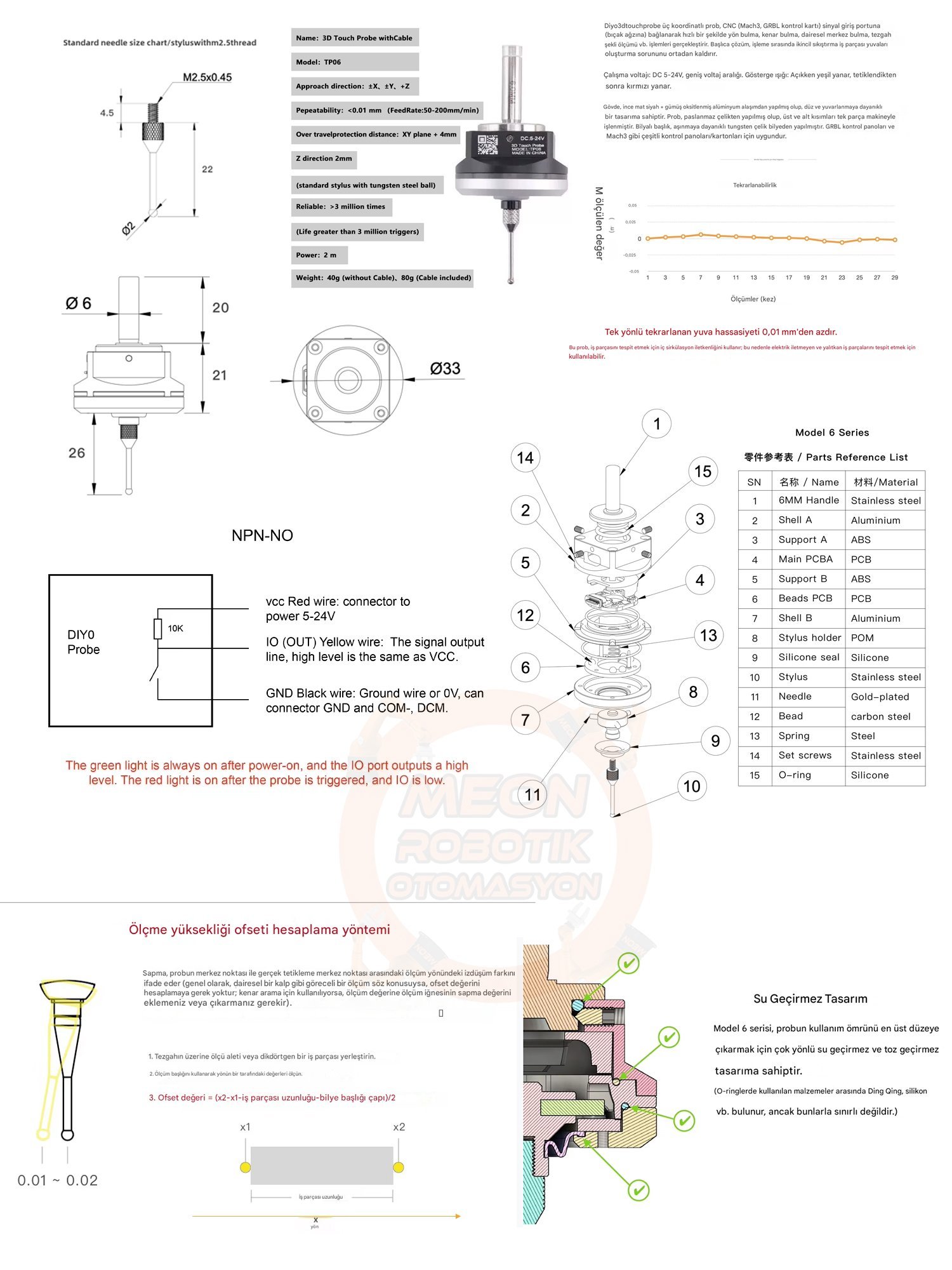

Teknik Özellikler

Malzeme ve Tasarım Kalitesi

• Gövde: Mat siyah + gümüş eloksallı alüminyum alaşım

• Anti-roll düz yüzey tasarım

• Paslanmaz çelik işlenmiş stylus gövdesi

• Tungsten çelik top kafa (yüksek sertlik & uzun ömür)

• Toz ve sıçramaya dayanıklı yapı

Endüstriyel kullanım için optimize edilmiştir.

 Kullanım Alanları

• CNC freze tezgahları

• Gravür makineleri

• Ahşap & metal işleme

• Hobi CNC sistemleri

• Kalıp & hassas parça üretimi

Prob Eğimi (Stylus Offset) Hesaplama Yöntemi

Eğim değeri, stylus merkez noktası ile gerçek tetikleme noktası arasındaki projeksiyon farkını ifade eder.

Eğer daire merkezi gibi göreceli ölçüm yapıyorsanız hesaplamaya gerek yoktur.
Kenar bulma işlemlerinde stylus çapı hesaba katılmalıdır.

Formül:

Adımlar:

1. İş parçasını tezgaha sabitleyin

2. X yönünde iki kenarı prob ile ölçün

3. Yukarıdaki formülle gerçek offset değerini hesaplayın

Önemli Uyarılar

• Asla spindle çalışırken kullanmayın.

• ER11 pens mutlaka AAA veya üzeri hassasiyet (≤0.005 eşmerkezlilik) olmalıdır.

• Pens kalitesi düşükse her sökme-takmada eksen kaçıklığı oluşur.

• Kadranlı komparatör ile 50mm mesafeden ölçüm yaparak kontrol edilmesi önerilir.

Kablo Bağlantısı

• Kırmızı: VCC (5–24V DC)

• Siyah: GND

• Beyaz / Sarı: IO Sinyal Çıkışı

Basit bağlantı yapısı sayesinde Mach3 ve GRBL sistemlerde hızlı entegrasyon sağlar.

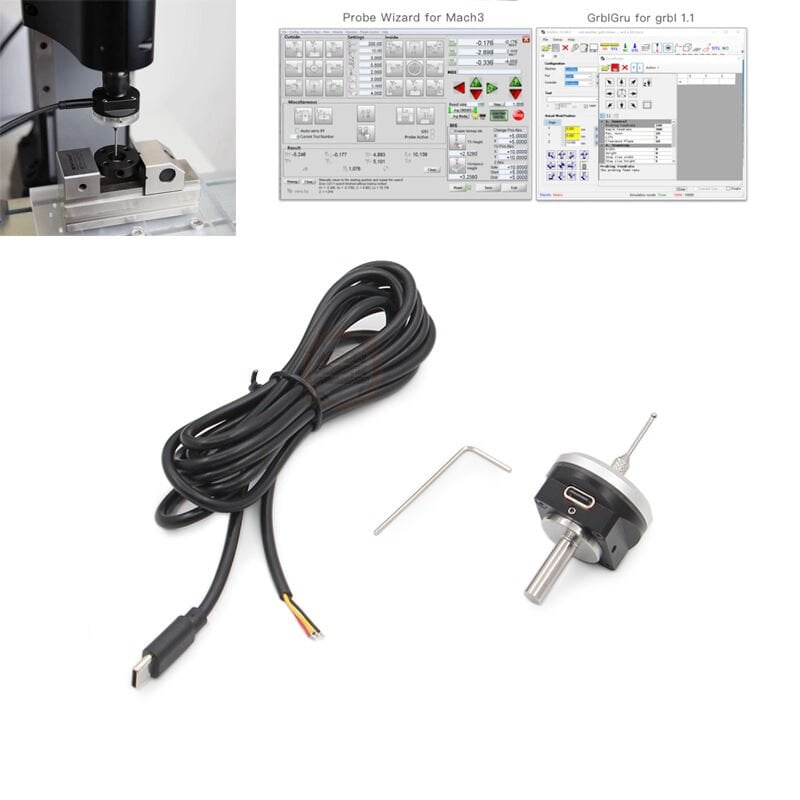

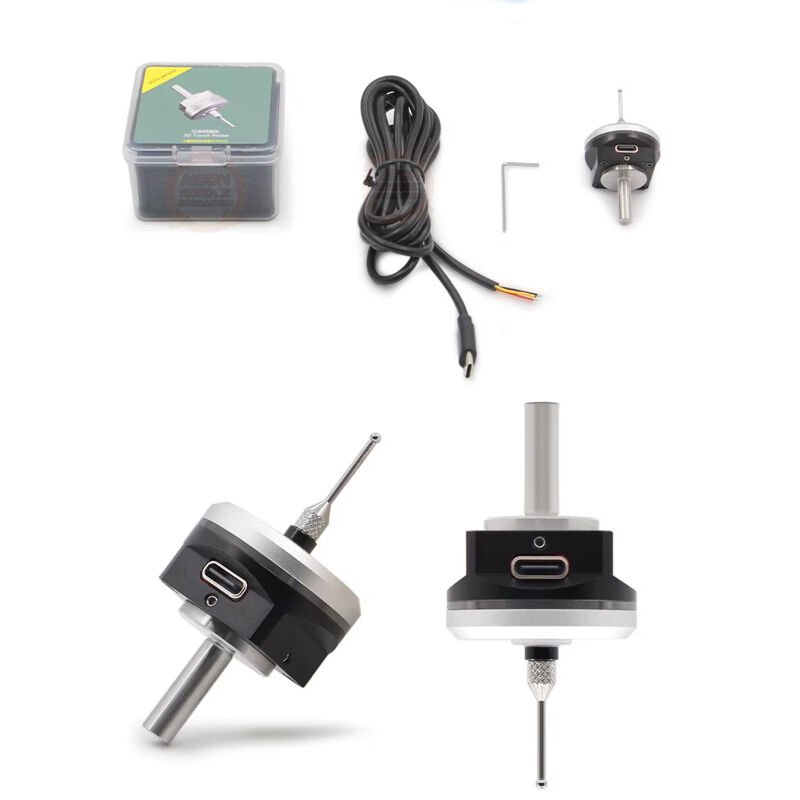

Paket İçeriği

• 1 x 3D Dokunmatik Prob

• 1 x Paslanmaz Çelik Prob Ucu

• 1 x Bağlantı Kablosu (2m)

• 1 x Anahtar

• 1 x Saklama Kutusu

Neden Bu Model?

• Yüksek fiyatlı modüler sistemlere alternatif ekonomik çözüm

• Hobi ve yarı endüstriyel CNC’ler için ideal

• Hızlı referans alma sayesinde üretim süresini kısaltır

• İş parçası sıfırlama hatalarını minimize eder
