6 Eksen Ethernet-Usb Mach3 Cnc Kontrol Kartı

6 Eksen Ethernet-Usb Mach3 Cnc Kontrol Kartı

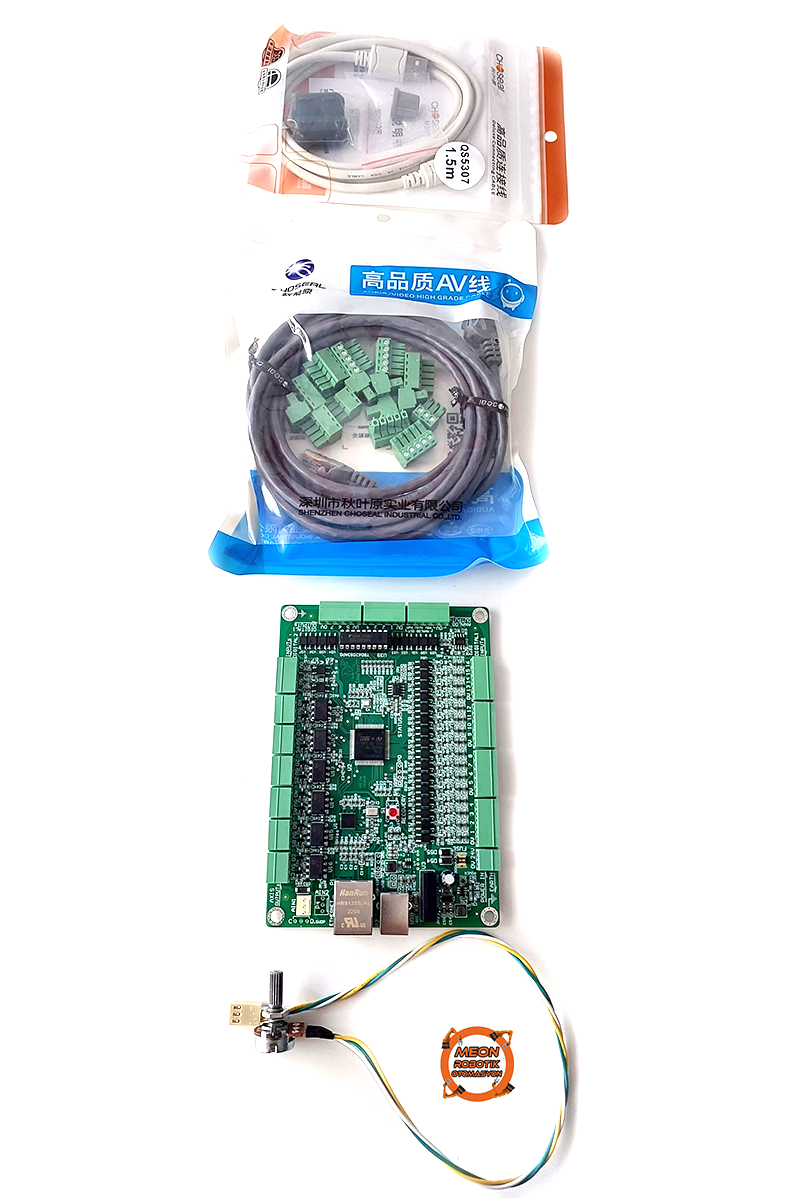

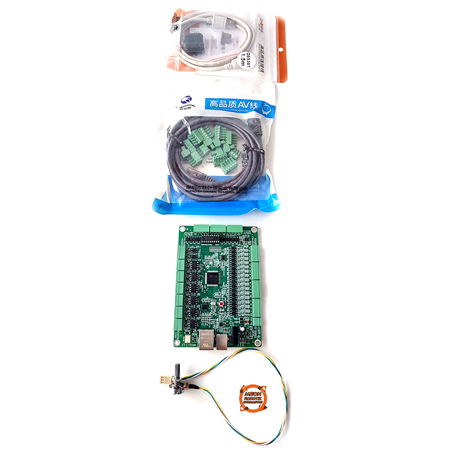

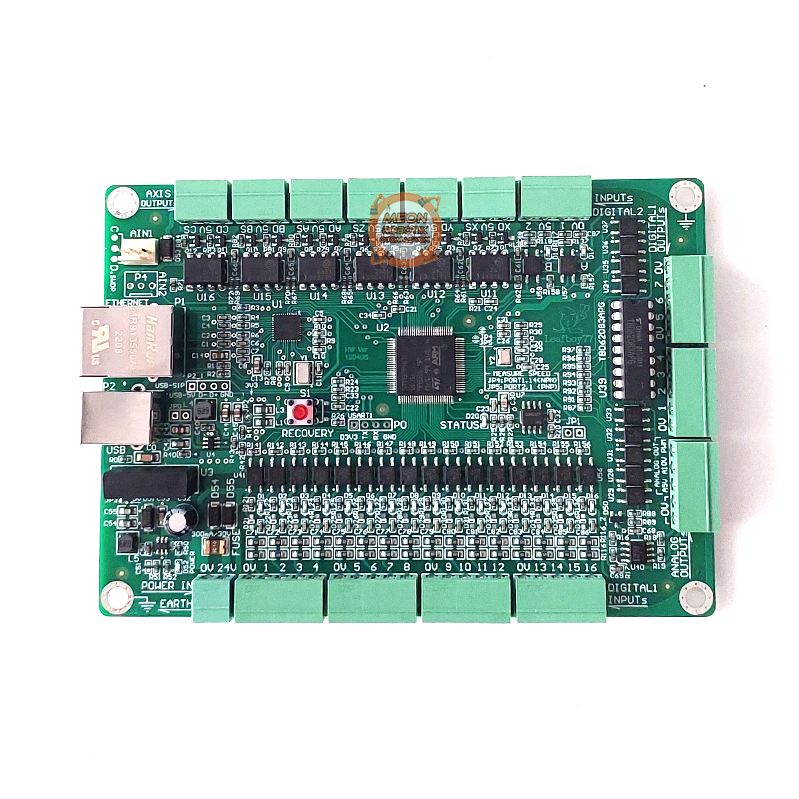

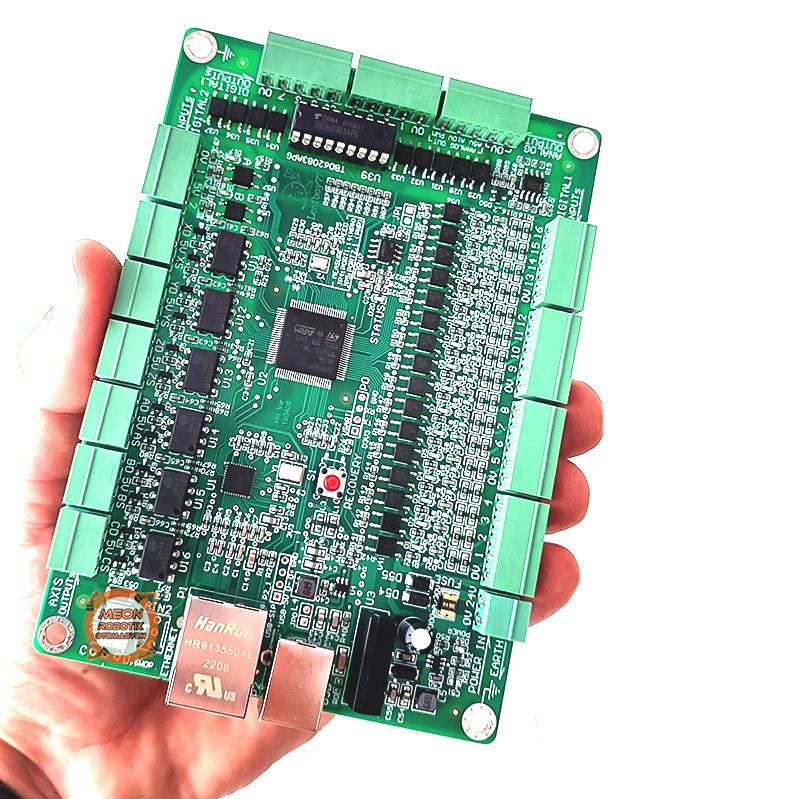

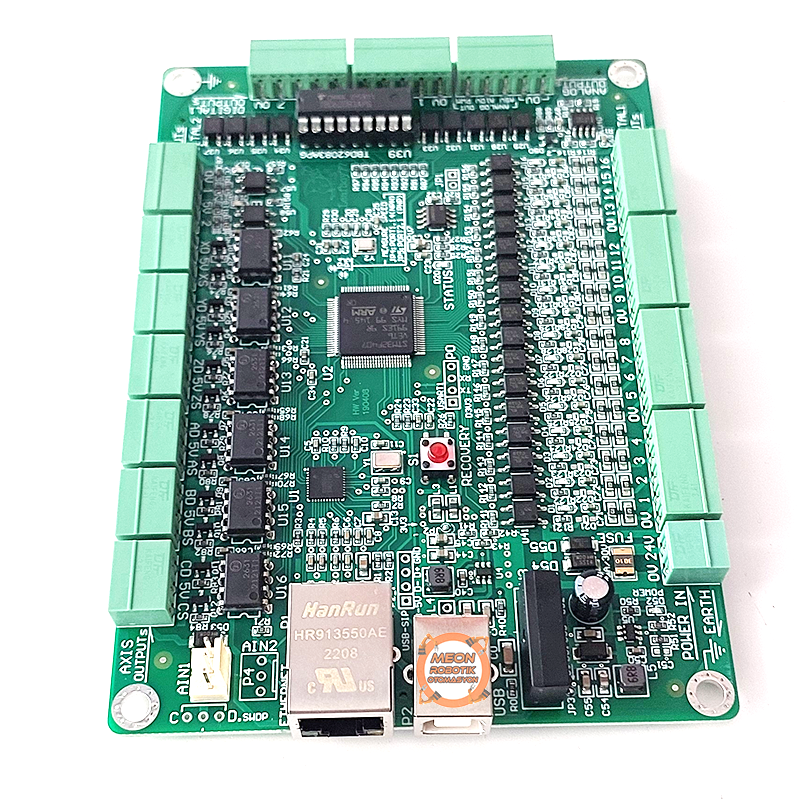

6 axis Mach3 USB+Ethernet dual interface board(EDG381)

Model:LF77-EDG381-USBETH3-6AXIS

 6 Eksen Mach3 Cnc Kontrol Kartı Dosyasını Datasheet için Tıklayınız

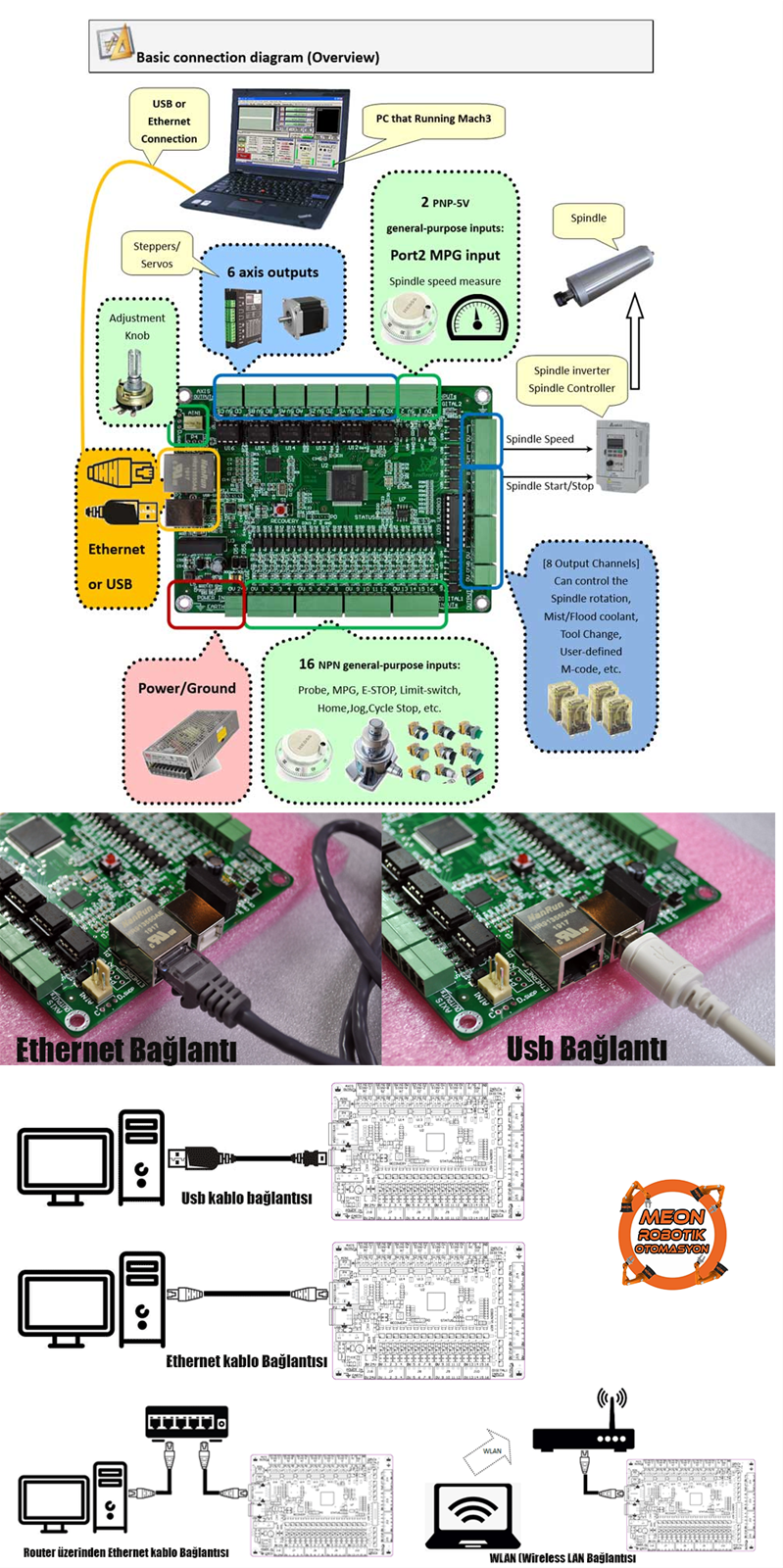

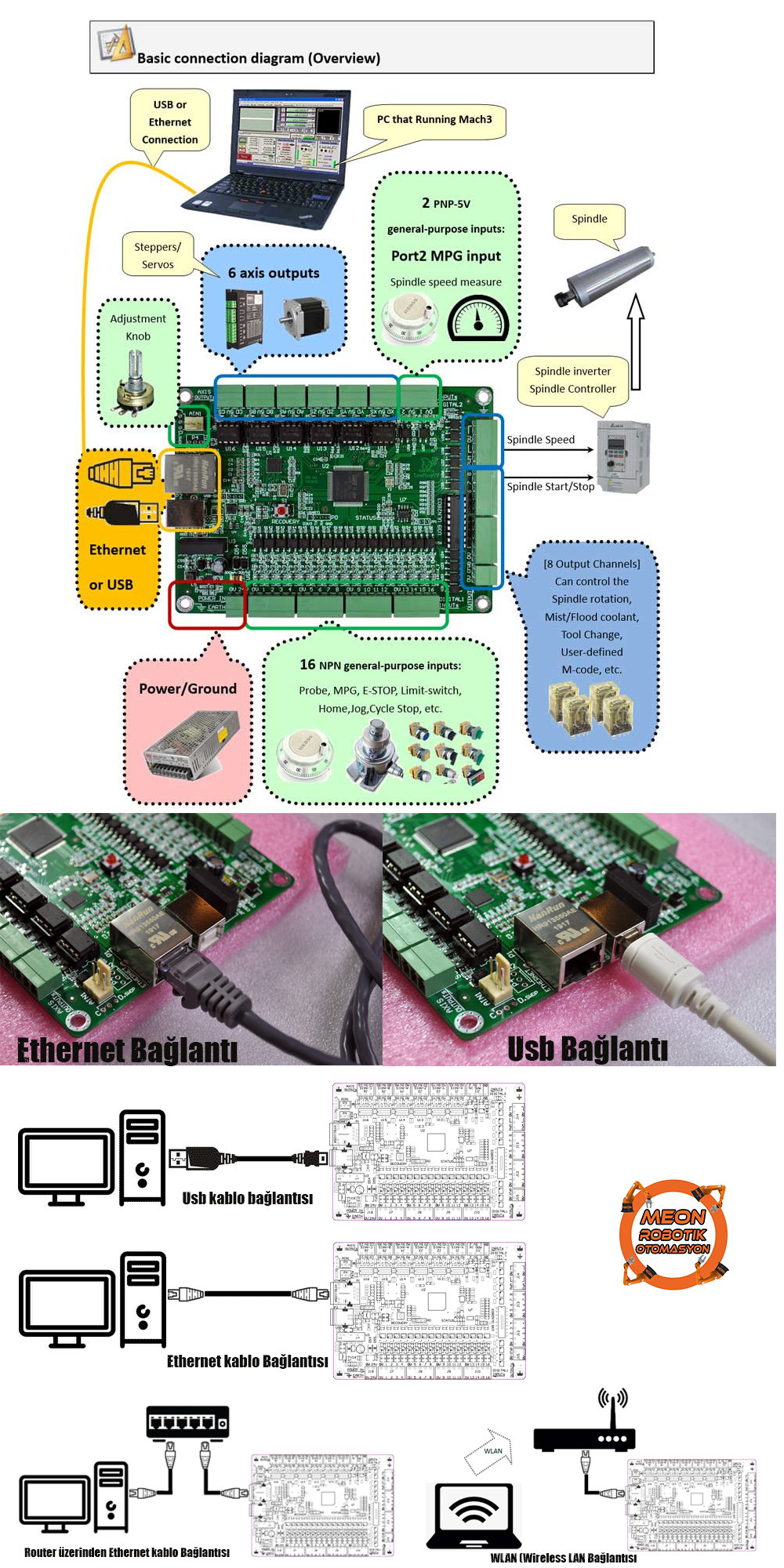

Ethernet (TCP/IP kullanarak) veya USB Tam hızlı bağlantı ile Çalışma özelliği,

100M Ethernet arayüzü, yerleşik ağ trafo izolasyonu, uzun mesafeli kablolu bağlantıyı destekler. Kablosuz yönlendirici ile PC (dizüstü bilgisayar) ile hareket kontrol kartı arasındaki kablosuz bağlantı gerçekleştirilebilir.

Servo veya Step motor için uygun 6 eksene kadar, 500kHz pals üretir. Herhangi bir eksen bir Adım/Yön İş Mili olarak yapılandırılabilir.

Slave eksenini destekler (çift taraflı motor sürücü: çift X/Y/Z), Home otomatik düzeltmeyi destekler (dual side home switch).

Aynı anda 2 MPG için 2 gerçek zamanlı Manuel Darbe Oluşturma (MPG) giriş bağlantı noktası. MACH3 MPG, çok adımlı moda ayarlandığında, CNC işleme merkezi ile aynı gerçek zamanlı performansa sorunsuz bir şekilde sahiptir. Kontrol kartında gecikme yoktur ve mekanik sistem performansı tam olarak kullanılır.

18 genel amaçlı giriş (İnput), belirli göstergelerle, giriş sinyali durumlarını açıkça gösterebilir.

8 genel amaçlı çıkış (output), Şu şekilde yapılandırılabilir: mil saat yönünde CW / CCW / Mist / Flood / VB komut dosyası programlama kontrolü.

PWM sinyal iş mili kontrolü veya Adım/Yön sinyal iş mili kontrolü.

İşleme hızını / yavaş hareket hızını / mil hızını ayarlamak için 2 analog giriş portu.

Durum gösterge LED'i, USB/Ethernet bağlantısını ve çalışma durumlarını yanıp sönerek göstermek için yararlı olabilir.

10 MHz'lik 6 yüksek hızlı optokuplör (Çift Kanal), tüm giriş/çıkış sinyallerini izole etmek için 28 genel optokuplör, bu yüksek maliyetli tasarım, yüksek performans ve kararlı sistem sağlanabilir.

Tüm Mach3 sürümlerini tamamen destekler. Windows XP-Windows10(32bit/64bit) dahil olmak üzere Windows serisini destekler.

Herhangi bir USB sürücüsü yüklemenize gerek yok, bilgisayara taktıktan sonra kullanılabilir.

Kolay üretici yazılımı güncellemesi.

Eksiksiz bir kurulum kılavuzu, resimli, ayrıntılı açıklama için dosyayı indirmek için tıklayınız.

Interface : USB / Ethernet(TCP/IP)

Axis output : 6 Axis (high-speed optocouplers)

Axis output freq : 500KHz

Digital inputs : 18 (Optocoupler isolation): NPN*16 / PNP-5V *2

Analog inputs: 0-3.3V * 2 (non-isolated)

MPG inputs : 2 (Optocoupler isolation): NPN*1 / PNP-5V *1

Speed measurement input : 1 (Optocoupler isolation): PNP-5V *1

Digital outputs: Open collector output 500mA *8 (Optocoupler isolation)

Analog output : PWM open collector output 10mA *1 (Optocoupler isolation)

Axis Backlash : NO

MPG(Manual Pulse Generator) : Real time

Slave Axis :(Dual X/Y/Z) YES

Automatic leveling :(dual side home switch) YES

Axis Link : YES
