İzolasyon Trafoları

İzolasyon trafoları, elektrik enerjisinin primer ve sekonder sargılar arasında doğrudan elektriksel bağlantı olmadan aktarılmasını sağlayan önemli güç ekipmanlarıdır. Endüstriyel otomasyon sistemlerinde, CNC makinelerinde, kontrol panolarında, elektronik cihazlarda ve hassas ölçüm uygulamalarında güvenli ve kararlı bir enerji altyapısı oluşturmak amacıyla kullanılır.

Meon Robotik Otomasyon izolasyon trafoları kategorisinde; farklı giriş ve çıkış gerilimlerine, güç değerlerine ve bağlantı yapılarına sahip çok sayıda trafo seçeneğini inceleyebilirsiniz. 220/24V, 220/48V, 220/60V, 220/90V, 220/110V, 220/220V ve 380/220V izolasyon trafoları arasından sisteminizin çalışma gerilimine ve ihtiyaç duyduğu güce uygun modeli seçebilirsiniz.

İzolasyon Trafosu Nedir?

İzolasyon trafosu, giriş tarafındaki elektrik enerjisini manyetik indüksiyon yoluyla çıkış tarafına aktaran bir transformatör çeşididir. Primer ve sekonder sargılar birbirinden elektriksel olarak ayrılmıştır. Bu yapı, şebeke tarafı ile beslenen cihaz arasında galvanik izolasyon oluşturulmasına yardımcı olur.

Standart bir izolasyon trafosunda giriş ve çıkış gerilimleri aynı olabileceği gibi farklı da olabilir. Örneğin 220V giriş ve 220V çıkış sağlayan modeller temel olarak elektriksel izolasyon amacıyla kullanılırken, 220V giriş ve 24V, 48V, 60V, 90V veya 110V çıkış sunan modeller hem izolasyon hem de gerilim dönüştürme görevini yerine getirir.

İzolasyon Trafosu Ne İşe Yarar?

Elektrik tesisatlarında bulunan gerilim dalgalanmaları, kaçak akımlar, ortak topraklama kaynaklı parazitler ve elektriksel gürültüler hassas cihazların çalışmasını olumsuz etkileyebilir. İzolasyon trafoları, şebeke ile yük arasında ayrı bir enerji hattı oluşturarak daha kontrollü bir besleme altyapısı kurulmasına yardımcı olur.

İzolasyon trafolarının başlıca kullanım amaçları şunlardır:

• Primer ve sekonder devre arasında galvanik izolasyon sağlamak,
• Elektriksel parazitlerin hassas cihazlara ulaşmasını azaltmaya yardımcı olmak,
• Kontrol devreleri için uygun çalışma gerilimi oluşturmak,
• CNC ve otomasyon sistemlerindeki sürücüleri beslemek,
• Farklı gerilimle çalışan ekipmanların enerji ihtiyacını karşılamak,
• Ölçüm ve test uygulamalarında izole bir besleme hattı oluşturmak,
• Elektronik cihazlarda güvenli ve düzenli enerji dağıtımına yardımcı olmak.

İzolasyon Trafosu Çeşitleri

İzolasyon trafosu seçimi yapılırken giriş gerilimi, çıkış gerilimi, güç değeri, faz yapısı ve çıkış sayısı birlikte değerlendirilmelidir. Kategorimizde farklı uygulamalara uygun çeşitli trafo seçenekleri bulunmaktadır.

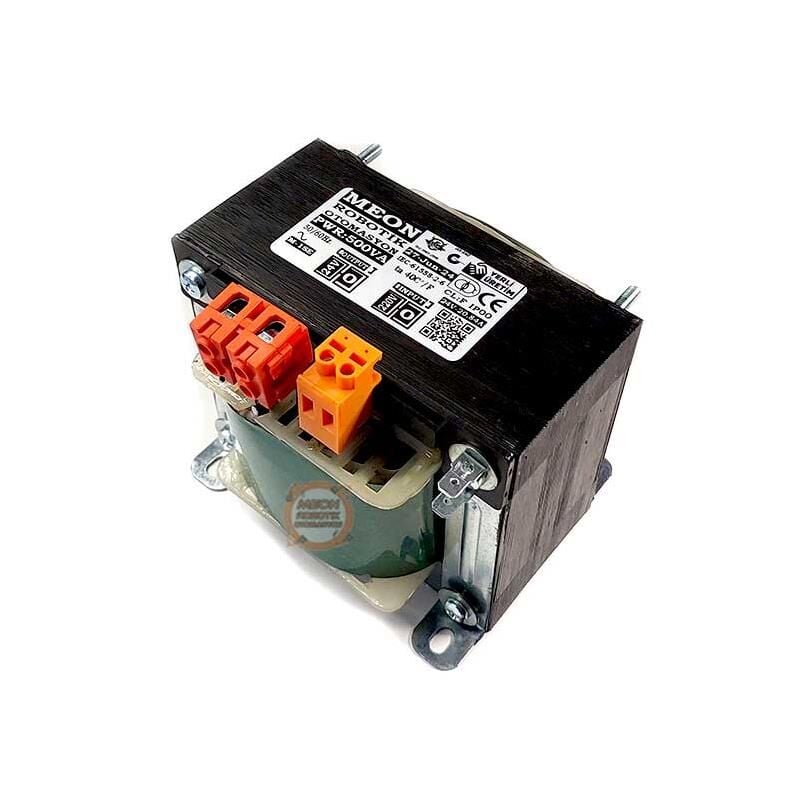

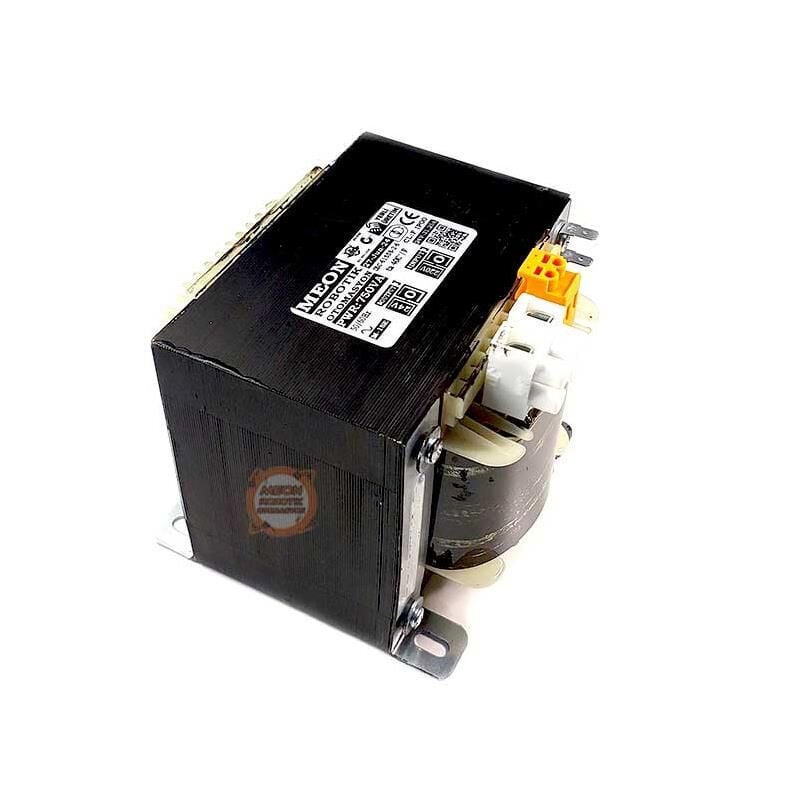

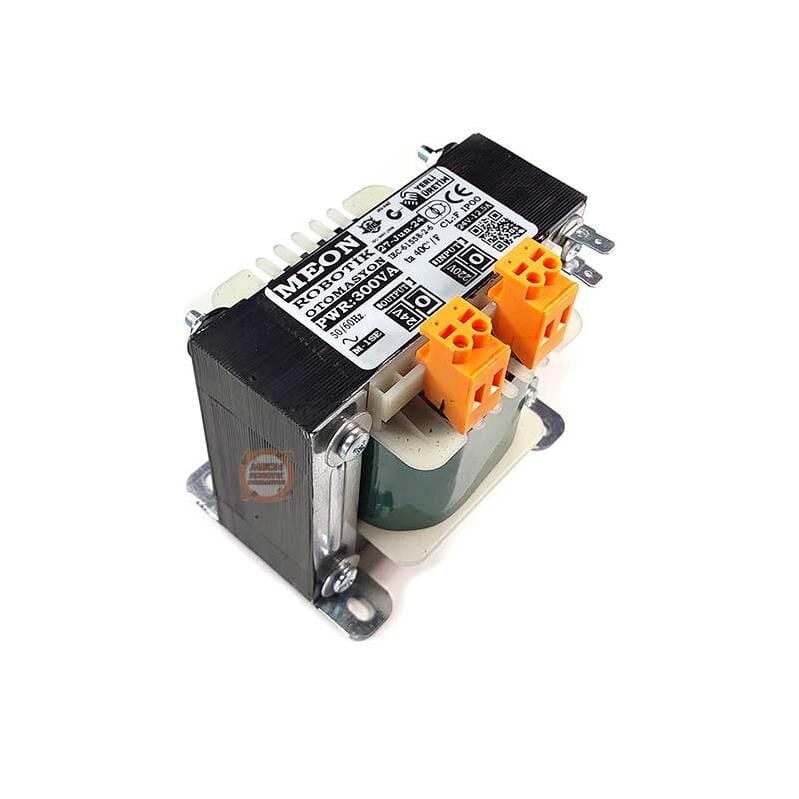

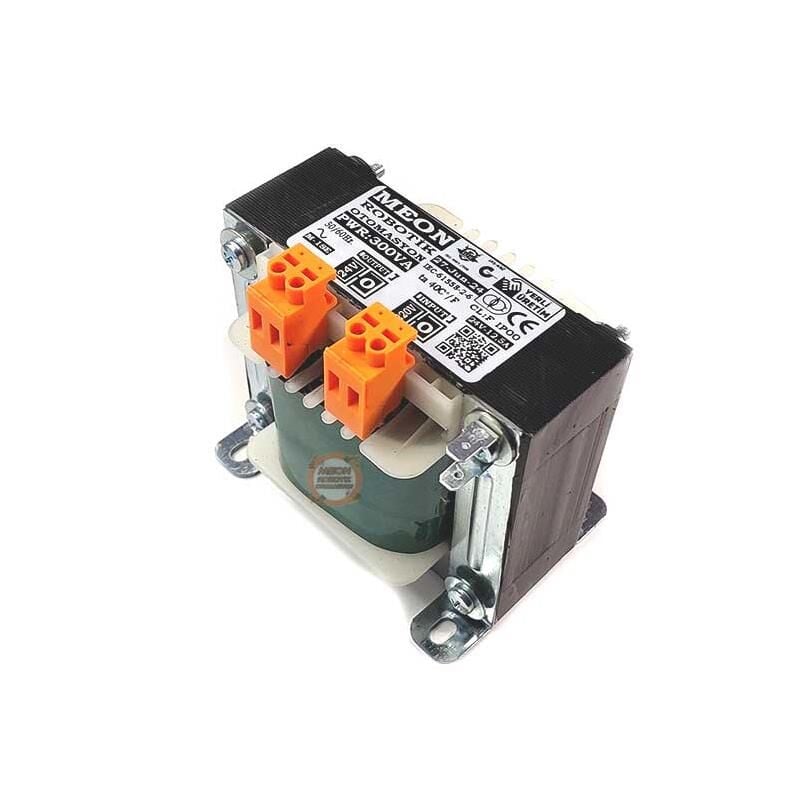

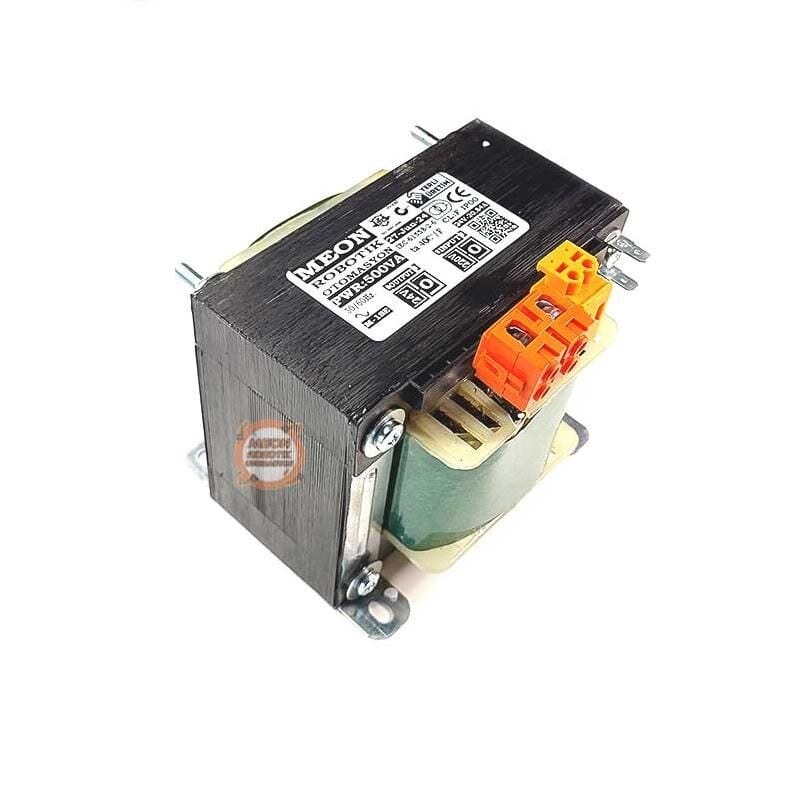

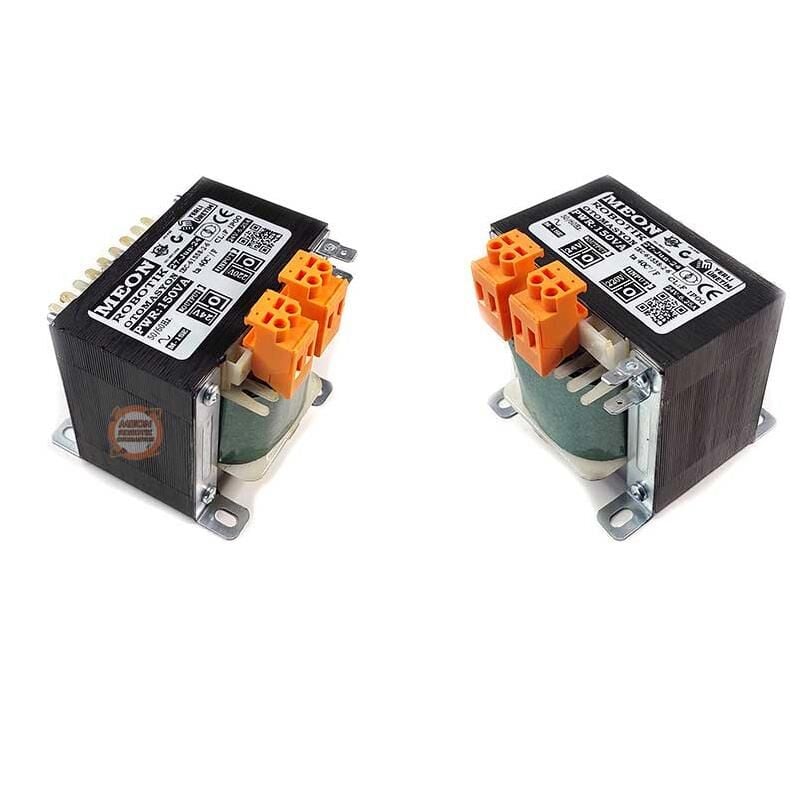

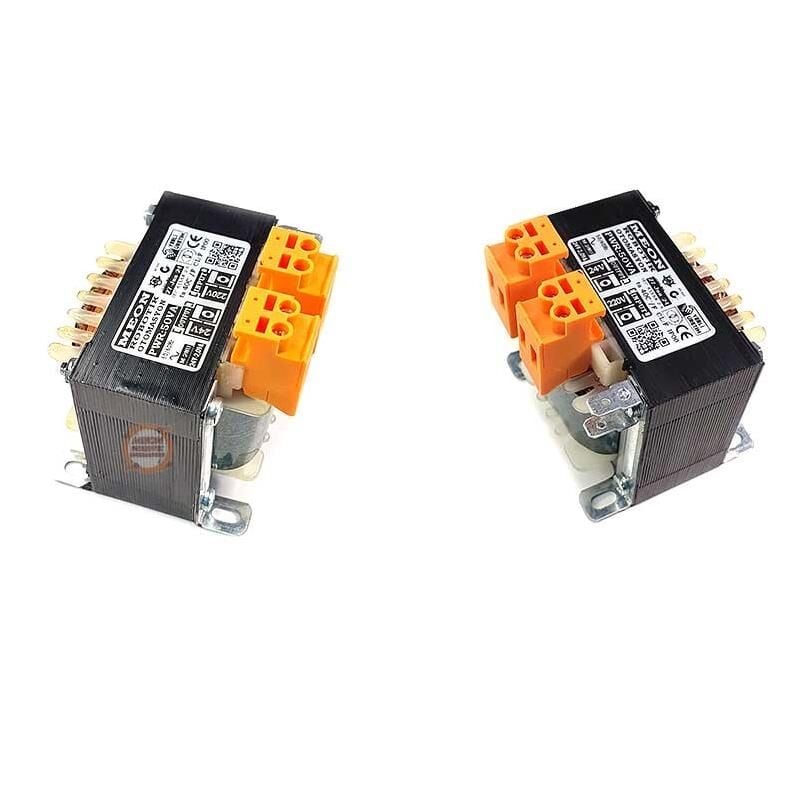

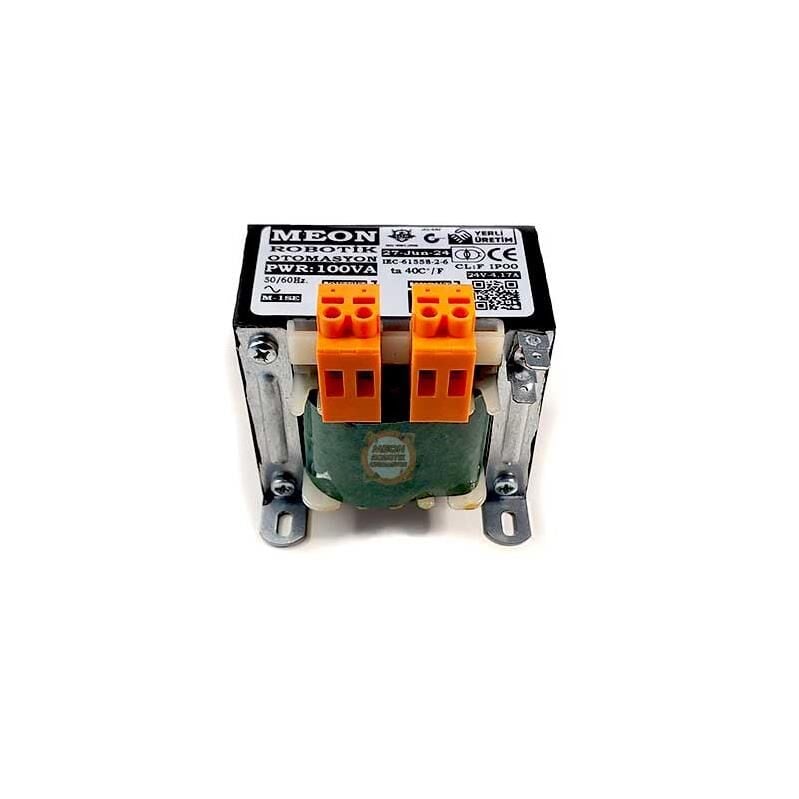

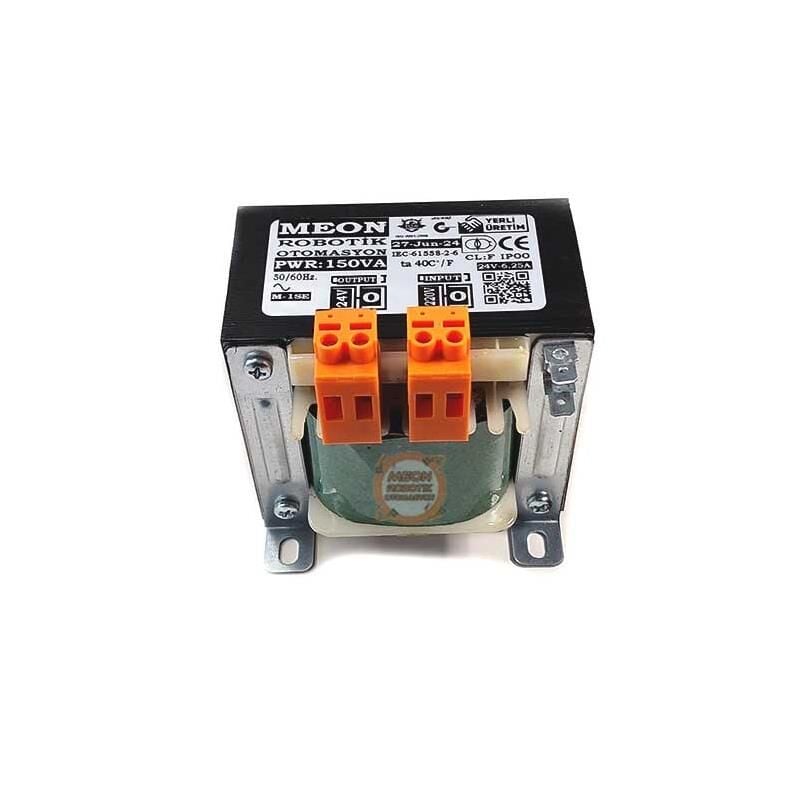

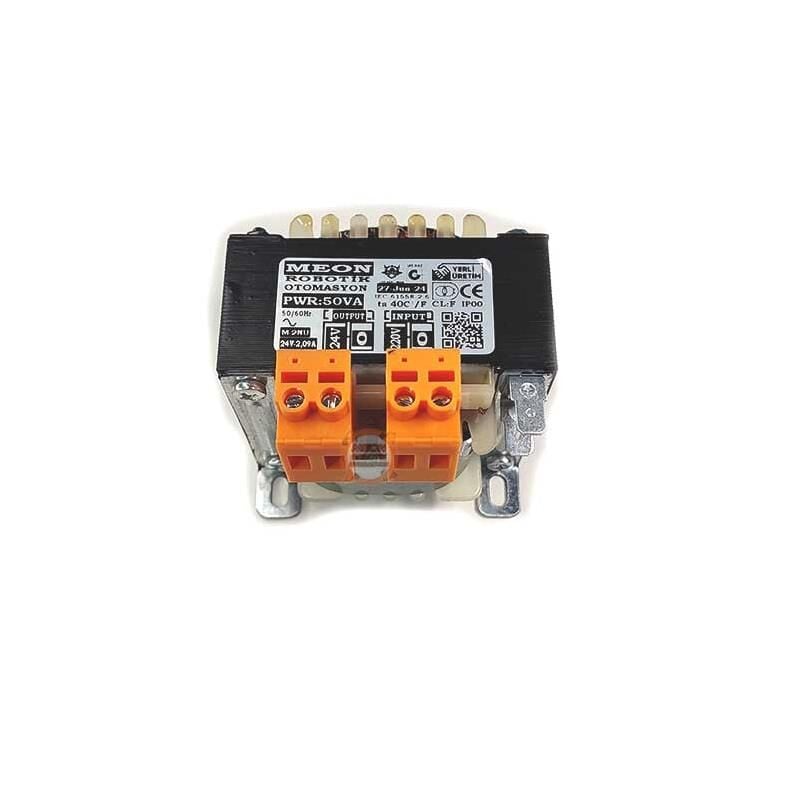

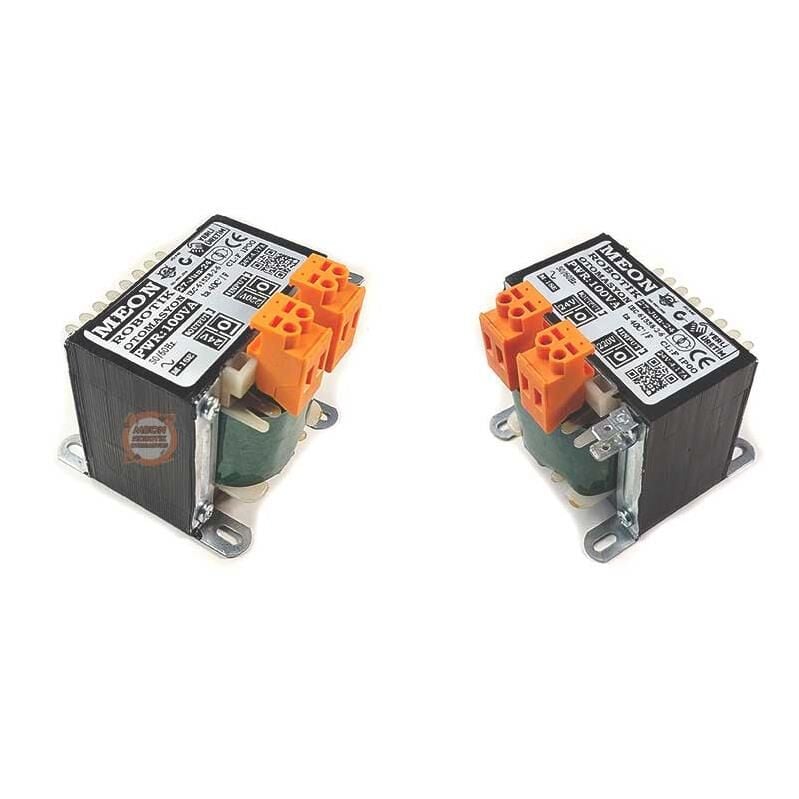

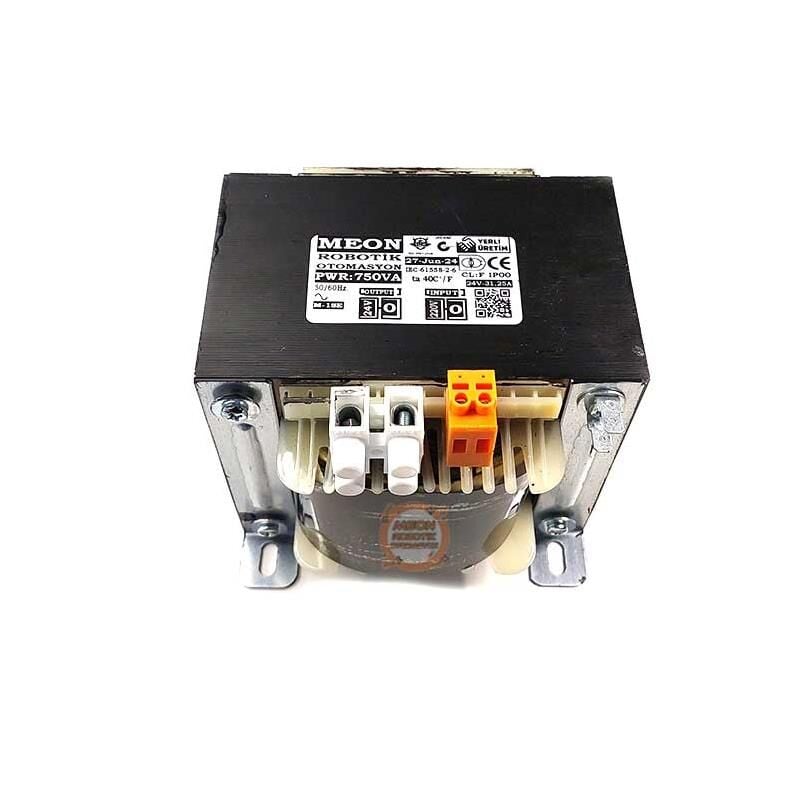

220/24V AC Monofaze İzolasyon Trafoları

220/24V izolasyon trafoları, 220V AC şebeke gerilimini 24V AC seviyesine düşürür. Endüstriyel kontrol panolarında, kontaktör ve röle devrelerinde, solenoid valflerde, makine kumanda sistemlerinde, sensör beslemelerinde ve düşük gerilimli otomasyon uygulamalarında sıklıkla tercih edilir.

220/48V AC Monofaze İzolasyon Trafoları

220/48V AC izolasyon trafoları, özellikle CNC makinelerinde kullanılan step motor sürücüleri ve farklı otomasyon bileşenleri için uygun AC besleme gerilimi oluşturmak amacıyla kullanılabilir. Sistemin toplam akım ihtiyacına göre uygun VA değerine sahip trafo seçilmelidir.

220/60V AC Monofaze İzolasyon Trafoları

60V AC CNC trafoları, daha yüksek besleme gerilimiyle çalışan step motor sürücüleri, hareket kontrol sistemleri ve özel makine uygulamalarında kullanılabilir. Sürücünün izin verdiği AC giriş gerilimi mutlaka kontrol edilmeli ve doğrultma sonrasında oluşabilecek DC gerilim değeri dikkate alınmalıdır.

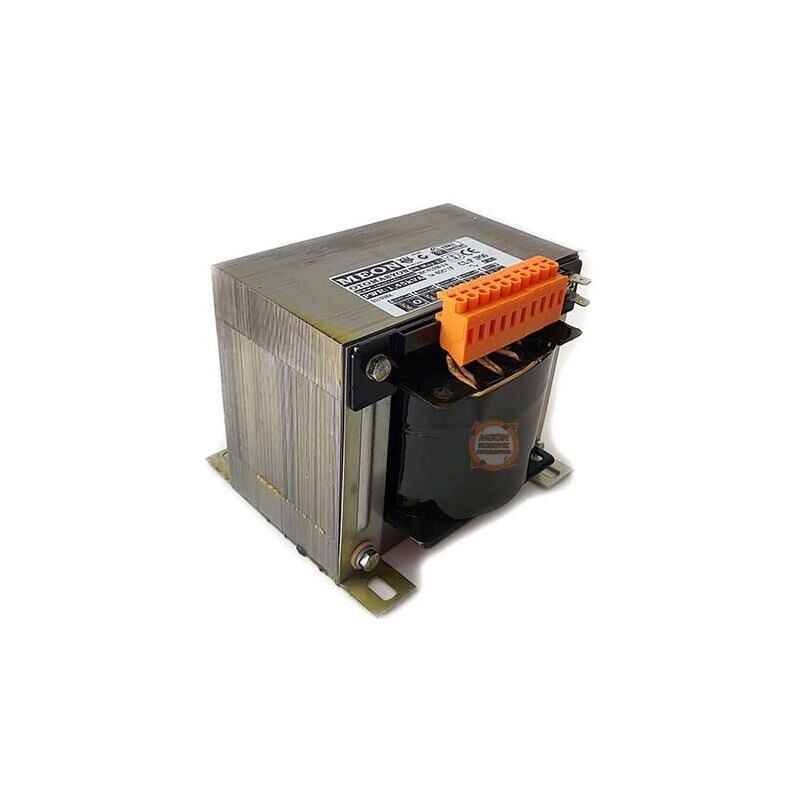

220/90V AC Monofaze İzolasyon Trafoları

220/90V izolasyon trafoları, yüksek güçlü sürücü sistemleri ve özel endüstriyel makineler için tercih edilen çözümler arasındadır. Tek çıkışlı veya birden fazla bağımsız çıkışa sahip modeller, makine içerisindeki farklı sürücü gruplarının beslenmesini kolaylaştırabilir.

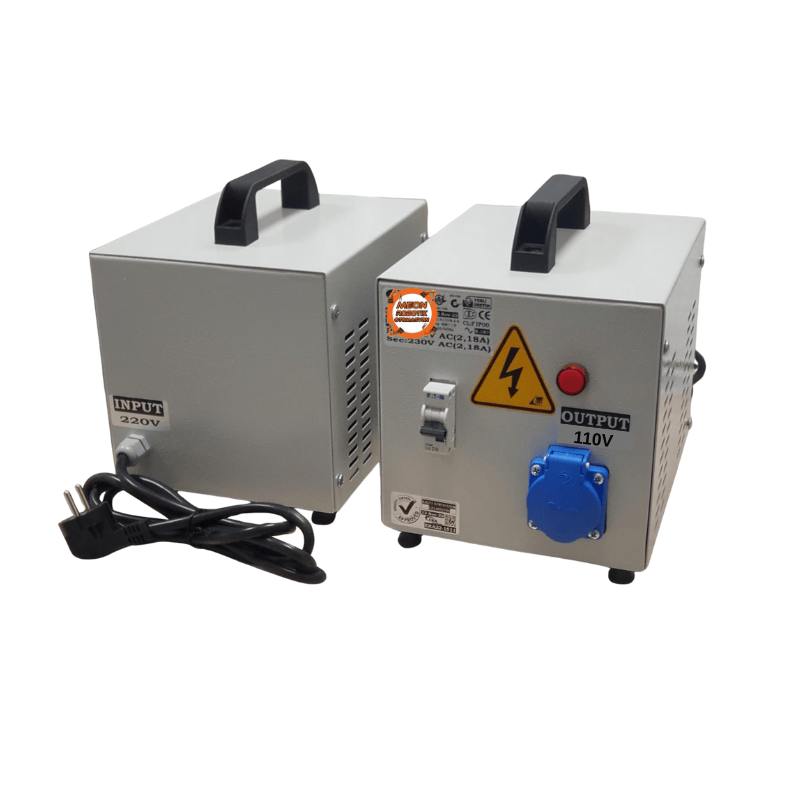

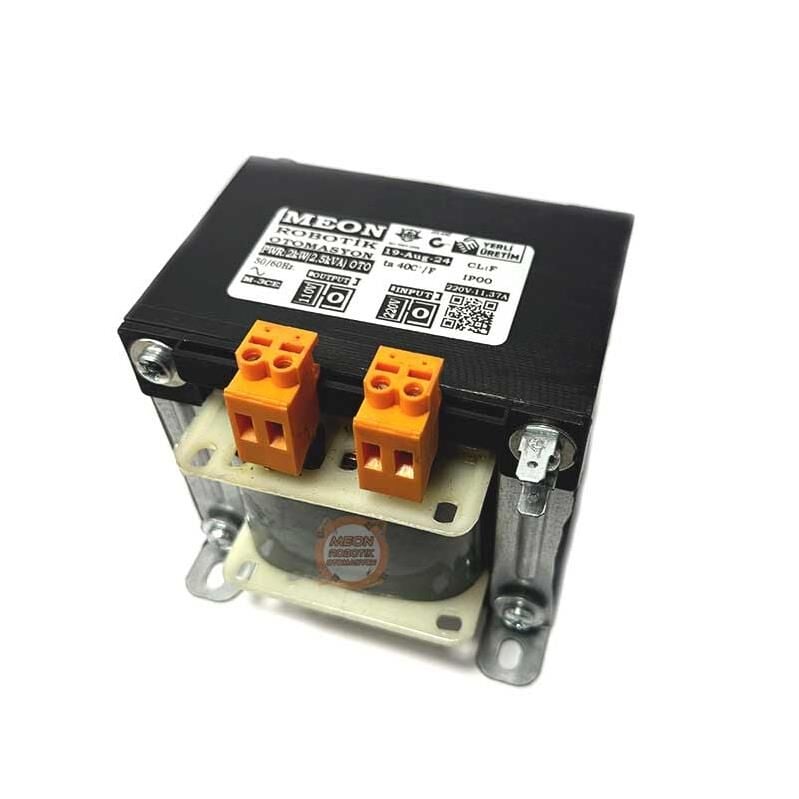

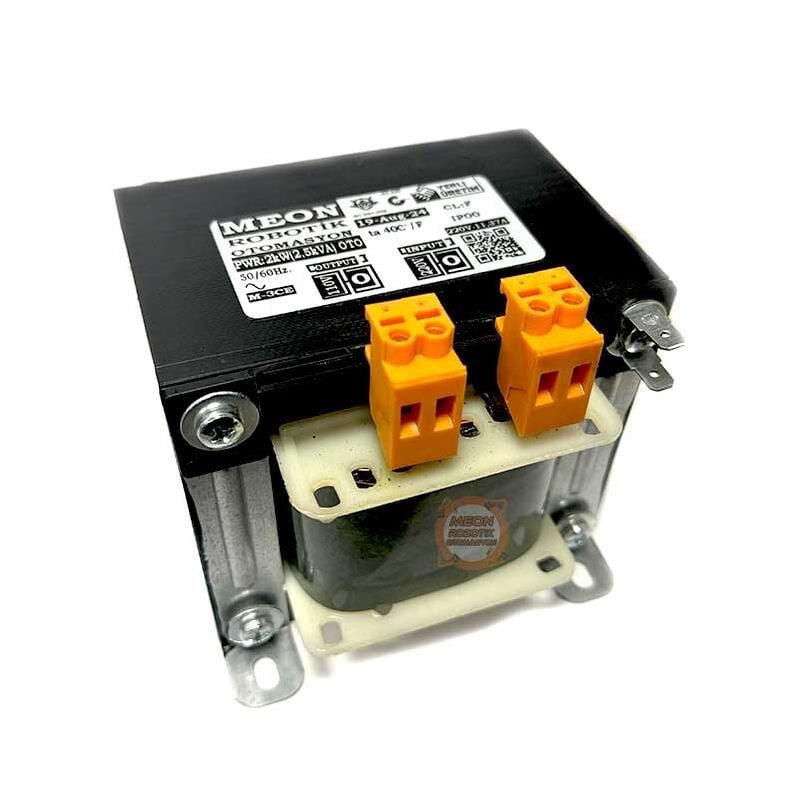

220/110V AC İzolasyon ve Dönüştürücü Trafolar

Türkiye’de kullanılan 220-230V AC şebeke gerilimini 110V AC seviyesine dönüştürmek için 220V-110V çevirici trafolar kullanılabilir. Bu modeller, 110V ile çalışan ithal makineler, laboratuvar cihazları, elektronik ekipmanlar ve özel uygulamalar için uygundur.

110V cihazlar için trafo seçerken yalnızca cihazın çalışma gerilimine değil, çektiği güç değerine ve ilk kalkış akımına da dikkat edilmelidir. Motorlu, kompresörlü veya yüksek başlangıç akımı çeken cihazlarda nominal cihaz gücünden daha yüksek kapasiteli trafo kullanılması gerekebilir.

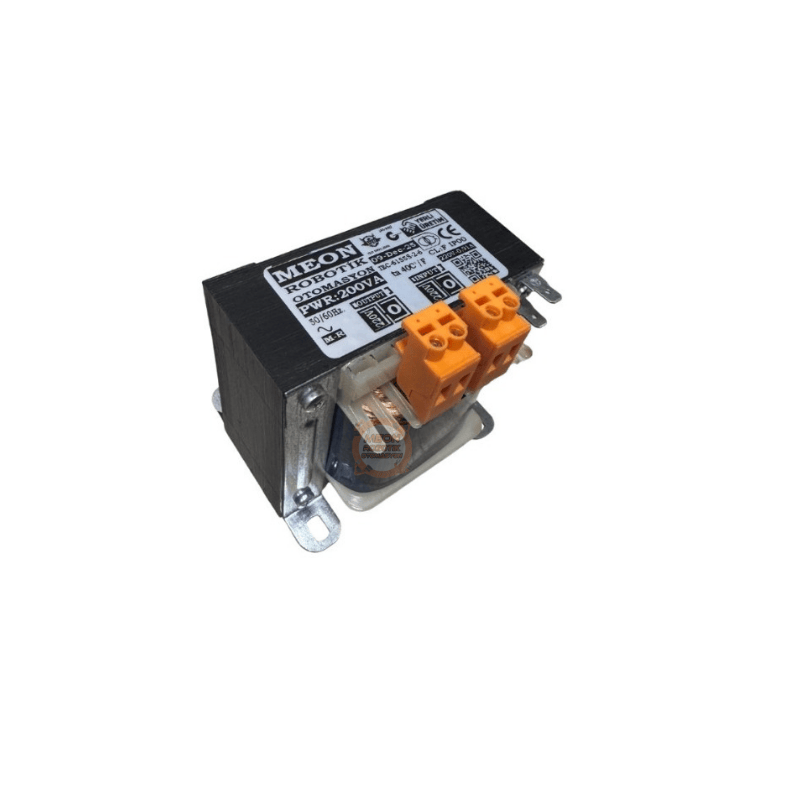

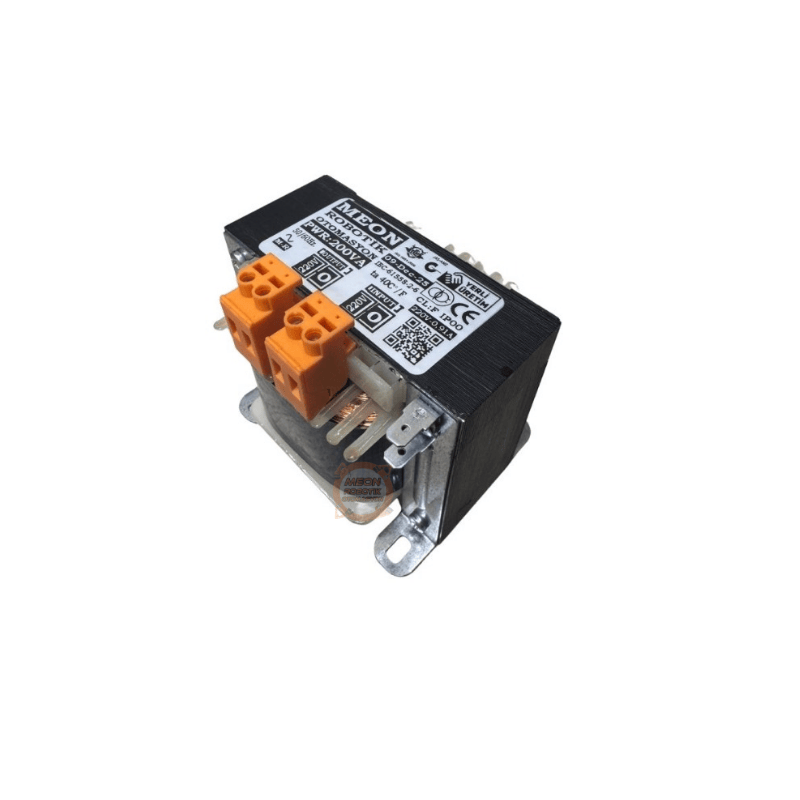

220V/220V Monofaze İzolasyon Trafoları

220V giriş ve 220V çıkış izolasyon trafoları, çıkış gerilimini değiştirmeden giriş ile çıkış arasında elektriksel ayrım sağlar. Elektronik servis tezgâhlarında, ölçüm laboratuvarlarında, test düzeneklerinde, ses ve görüntü sistemlerinde, endüstriyel kontrol panolarında ve hassas cihazların beslenmesinde kullanılabilir.

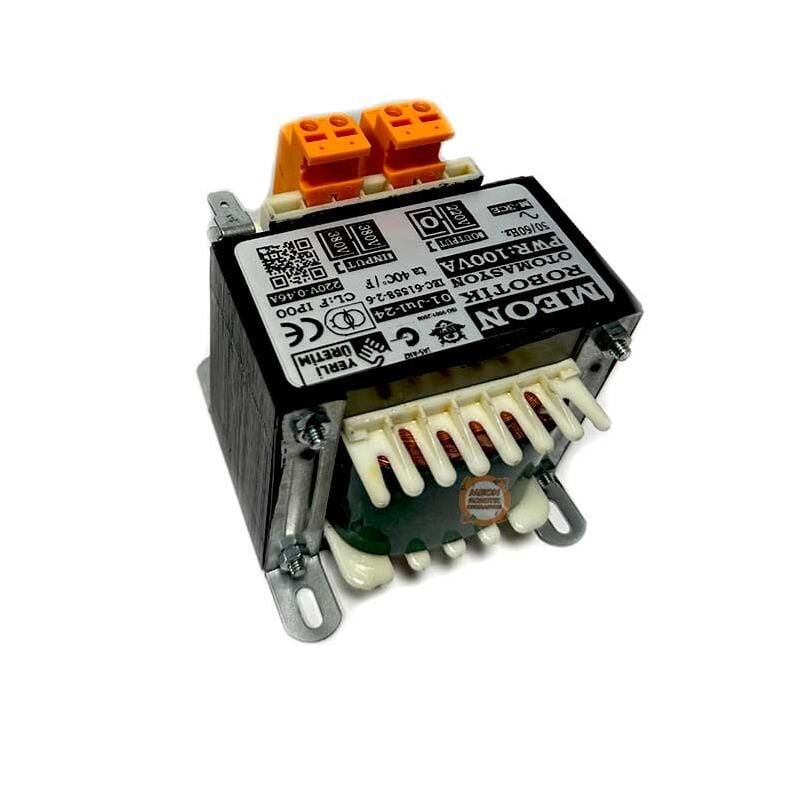

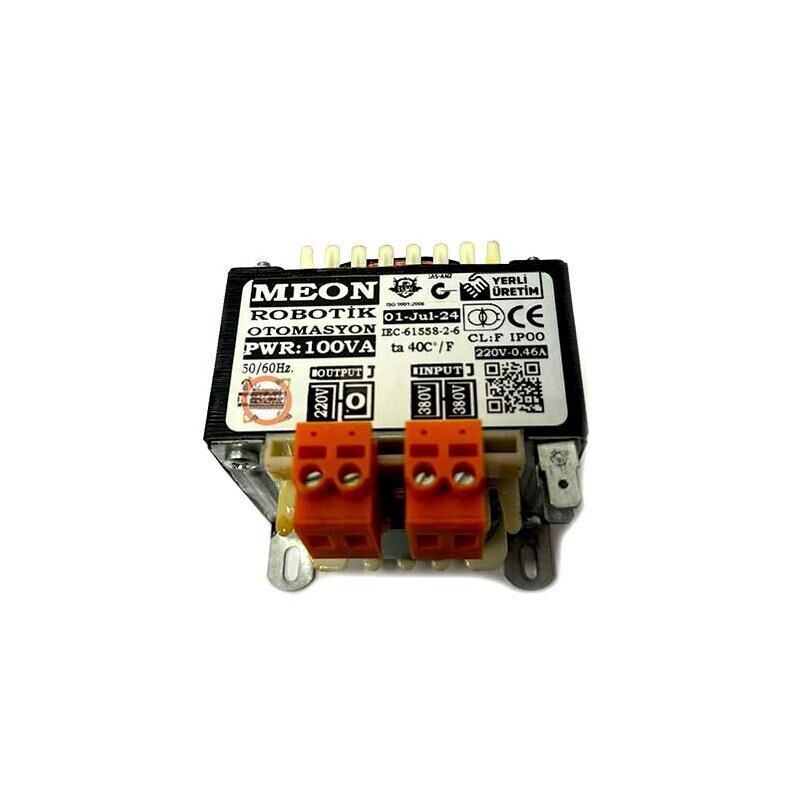

380/220V AC Difaze İzolasyon Trafoları

380/220V difaze izolasyon trafoları, uygun bağlantı yapısına sahip endüstriyel tesislerde 380V AC girişten 220V AC çıkış elde etmek amacıyla kullanılabilir. Makine panolarında, yardımcı besleme devrelerinde, kontrol ekipmanlarında ve özel endüstriyel uygulamalarda tercih edilir.

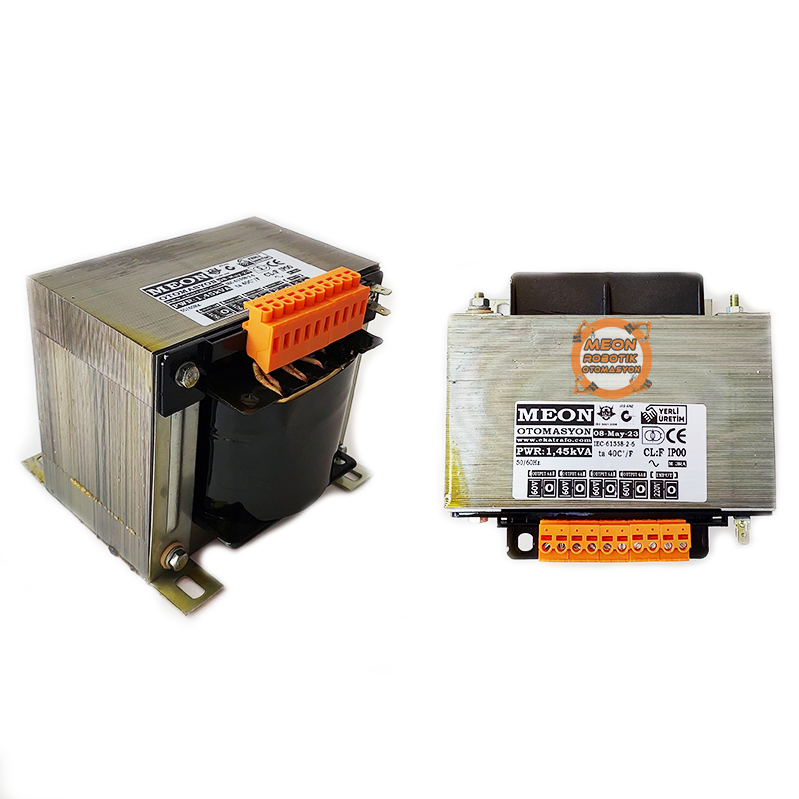

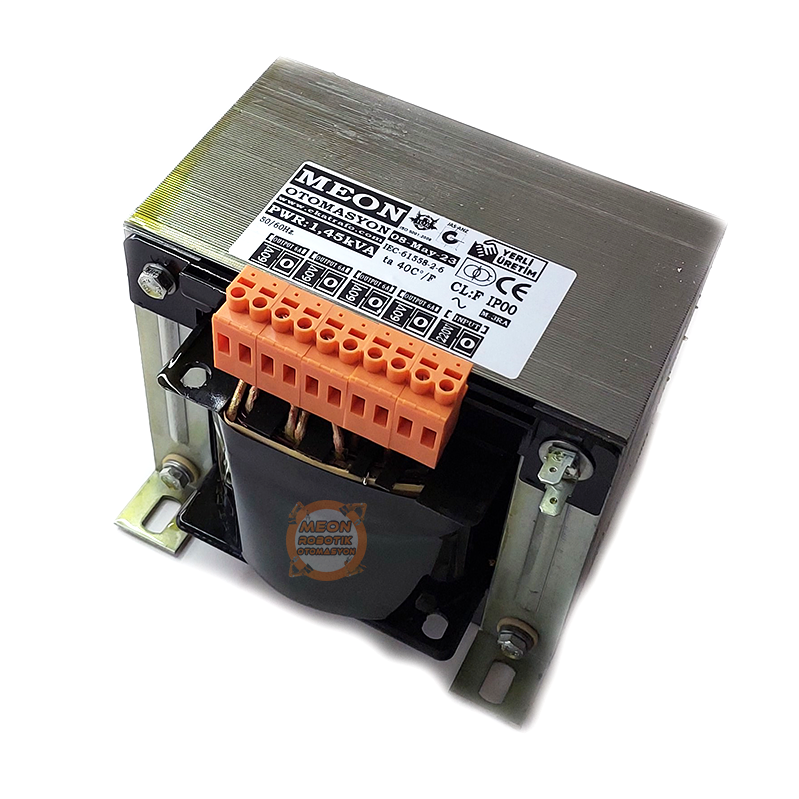

Çok Çıkışlı CNC Trafoları

CNC makinelerinde birden fazla motor sürücüsünün beslenmesi gerektiğinde çok çıkışlı trafolar kullanılabilir. İki, üç veya dört ayrı çıkışa sahip CNC trafoları, sistem içerisindeki sürücülerin daha düzenli şekilde beslenmesine ve pano bağlantılarının kolaylaştırılmasına yardımcı olur.

Çok çıkışlı trafo tercih edilirken her çıkışın gerilim ve akım kapasitesi kontrol edilmelidir. Trafo üzerinde birden fazla çıkış bulunması, toplam gücün her çıkıştan ayrı ayrı alınabileceği anlamına gelmez. Bağlanan yüklerin toplam gücü, trafonun nominal kapasitesini aşmamalıdır.

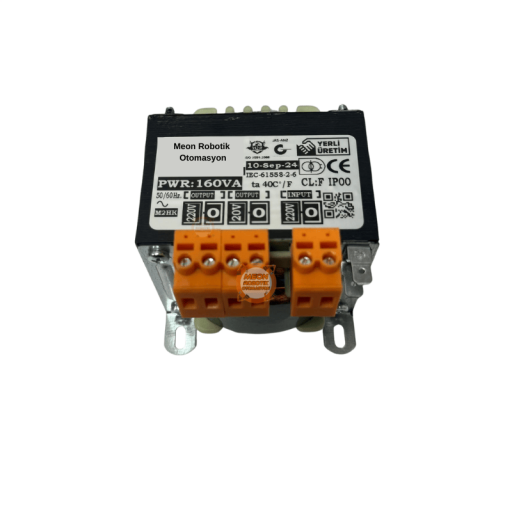

Özel Üretim İzolasyon Trafoları

Standart ürünlerin yeterli olmadığı makine ve pano projelerinde özel giriş gerilimi, çıkış gerilimi, güç değeri veya çıkış sayısına sahip trafolara ihtiyaç duyulabilir. Özel trafo projelerinde sistemin çalışma koşulları, sürekli yük değeri, ortam sıcaklığı, montaj alanı ve bağlantı şekli dikkate alınmalıdır.

VA Değeri Nedir?

Trafoların güç kapasitesi genellikle VA, yani volt-amper cinsinden ifade edilir. VA değeri, trafonun belirli bir gerilim altında sağlayabileceği yaklaşık akım kapasitesinin belirlenmesinde kullanılır.

Temel hesaplama aşağıdaki şekilde yapılabilir:

VA = Çıkış Gerilimi × Çıkış Akımı

Örneğin 24V AC çıkışta 10 amper akım ihtiyacı bulunan bir sistem için teorik olarak:

24V × 10A = 240VA

Bu hesaplamaya göre 240VA değerinden daha yüksek kapasiteli bir trafo seçilmelidir. Trafonun sürekli tam yükte çalışmasını önlemek, ısınmayı azaltmak ve ileride sisteme eklenebilecek ekipmanlara kapasite bırakmak amacıyla belirli bir güç payı bırakılması tavsiye edilir.

İzolasyon Trafosu Seçerken Nelere Dikkat Edilmelidir?

1. Giriş Gerilimi

Trafonun primer giriş gerilimi, kullanılacağı elektrik şebekesiyle uyumlu olmalıdır. Monofaze uygulamalarda genellikle 220-230V AC, bazı endüstriyel uygulamalarda ise 380-400V AC girişli trafolar kullanılabilir.

2. Çıkış Gerilimi

Trafonun çıkış gerilimi, beslenecek cihazın veya sürücünün kabul ettiği gerilim aralığına uygun olmalıdır. Düşük veya yüksek çıkış gerilimi cihazın çalışmamasına, düzensiz çalışmasına ya da zarar görmesine neden olabilir.

3. Güç Kapasitesi

Trafo gücü, sisteme bağlı tüm cihazların toplam enerji ihtiyacını karşılamalıdır. Seçim yapılırken cihazların nominal güçleriyle birlikte motorların ve bobinli yüklerin ilk çalışma akımları da değerlendirilmelidir.

4. Monofaze veya Difaze Yapı

Uygulamanın elektrik bağlantısına göre monofaze veya difaze trafo tercih edilmelidir. Yanlış faz yapısına sahip bir trafo, mevcut elektrik sistemine doğrudan bağlanmamalıdır.

5. Tek veya Çok Çıkışlı Yapı

Birden fazla sürücünün veya kontrol devresinin beslendiği makinelerde çok çıkışlı trafo kullanımı tercih edilebilir. Her çıkışın kullanım amacı ve akım kapasitesi bağlantı öncesinde belirlenmelidir.

6. Sürekli ve Anlık Yükler

Rezistans, elektronik kart ve kontrol devresi gibi yükler ile motor, kontaktör, solenoid veya kompresör gibi ilk çalışma akımı yüksek yüklerin trafo üzerindeki etkisi aynı değildir. Kalkış akımı yüksek cihazlarda ek güç payı bırakılması önemlidir.

7. Montaj ve Havalandırma

Trafolar çalışma sırasında doğal olarak ısınabilir. Bu nedenle trafo, yeterli hava dolaşımı bulunan bir alana monte edilmeli; diğer ısı kaynaklarına çok yakın yerleştirilmemeli ve hava kanalları kapatılmamalıdır.

CNC Makinelerinde İzolasyon Trafosu Kullanımı

CNC sistemlerinde step motor sürücüleri, röleler, kontaktörler, kontrol kartları, fren bobinleri ve yardımcı ekipmanlar farklı gerilim seviyelerine ihtiyaç duyabilir. İzolasyon trafoları, bu bileşenler için uygun AC besleme geriliminin oluşturulmasında önemli bir görev üstlenir.

Özellikle step motor sürücüsü için trafo seçilirken sürücünün AC giriş gerilimi sınırları kontrol edilmelidir. AC gerilim doğrultulduğunda DC gerilim yükseldiği için yalnızca motorun veya trafonun etiket değerine göre bağlantı yapılmamalıdır.

CNC trafosunun gücü hesaplanırken motorların nominal değerleri, sürücü sayısı, eksenlerin aynı anda çalışma oranı ve makine üzerindeki diğer elektrikli ekipmanlar dikkate alınmalıdır. Yetersiz güçlü trafo kullanılması; gerilim düşmesine, aşırı ısınmaya, sürücülerin hata vermesine ve makinenin performansının düşmesine neden olabilir.

İzolasyon Trafosu ile Ototrafo Arasındaki Fark

İzolasyon trafosunda primer ve sekonder sargılar elektriksel olarak birbirinden ayrıdır. Ototrafoda ise giriş ve çıkış tarafı ortak bir sargının belirli noktalarından alınabilir. Bu nedenle her gerilim dönüştürücü trafo, galvanik izolasyon sağlayan bir izolasyon trafosu değildir.

Uygulamada elektriksel ayrım gerekli olduğunda ürünün teknik özelliklerinde primer ve sekonder sargıların ayrı olduğundan emin olunmalıdır. Yalnızca gerilim dönüştürmenin yeterli olduğu uygulamalarda ise uygun güçte bir ototrafo kullanılabilir.

İzolasyon Trafosu Nerelerde Kullanılır?

• CNC router ve CNC freze makinelerinde,
• Step motor ve servo sürücü beslemelerinde,
• Endüstriyel otomasyon panolarında,
• PLC ve röle kontrol devrelerinde,
• Makine kontrol ve kumanda sistemlerinde,
• Elektronik servis ve test masalarında,
• Laboratuvar ve ölçüm cihazlarında,
• 110V ile çalışan ithal cihazlarda,
• Ses, görüntü ve haberleşme sistemlerinde,
• Medikal ve hassas elektronik cihaz projelerinde,
• Özel makine ve üretim hatlarında,
• Düşük gerilimli AC kontrol devrelerinde.

İzolasyon Trafosu Bağlantısında Dikkat Edilmesi Gerekenler

• Bağlantı işlemleri yalnızca yetkili ve uzman kişiler tarafından yapılmalıdır.
• Primer ve sekonder terminalleri birbirine karıştırılmamalıdır.
• Ürün etiketindeki giriş ve çıkış gerilimleri bağlantı öncesinde kontrol edilmelidir.
• Trafo girişine uygun değerde sigorta veya koruma elemanı eklenmelidir.
• Topraklama bağlantıları ilgili elektrik standartlarına uygun şekilde yapılmalıdır.
• Trafo nominal gücünün üzerinde yüklenmemelidir.
• Çıkışlar paralel veya seri bağlanmadan önce ürünün bağlantı yapısı kontrol edilmelidir.
• Trafo kapalı ve havasız bir muhafazada çalıştırılmamalıdır.
• Enerji verilmeden önce tüm bağlantılar ölçü aletiyle kontrol edilmelidir.

Önemli: İzolasyon trafosu kullanılması tek başına elektrik çarpması riskini tamamen ortadan kaldırmaz. Elektrik tesisatı, sigorta, kaçak akım koruma, topraklama, muhafaza ve bağlantı güvenliği gibi gerekli tüm koruma önlemleri birlikte uygulanmalıdır.

İzolasyon Trafosu Hakkında Sık Sorulan Sorular

İzolasyon trafosu voltajı değiştirir mi?

Modele göre değiştirir. 220V/220V modeller gerilimi aynı seviyede tutarken elektriksel izolasyon sağlar. 220V/24V, 220V/48V, 220V/110V veya 380V/220V modeller ise izolasyonla birlikte gerilim dönüşümü de gerçekleştirir.

Trafo gücü nasıl hesaplanır?

Tek fazlı sistemlerde yaklaşık güç, çıkış gerilimi ile ihtiyaç duyulan akımın çarpılmasıyla hesaplanabilir. Elde edilen VA değerinin üzerinde, uygun güvenlik payına sahip bir trafo seçilmesi önerilir.

Watt ve VA aynı mıdır?

Watt aktif gücü, VA ise görünür gücü ifade eder. Rezistif yüklerde bu değerler birbirine yakın olabilir. Motorlu, bobinli ve elektronik yüklerde güç faktörü nedeniyle farklılık oluşabilir.

220V/110V trafo her 110V cihazda kullanılabilir mi?

Cihazın çalışma gerilimi, frekansı, nominal gücü ve kalkış akımı kontrol edilmelidir. Özellikle motorlu cihazlarda cihazın etiket gücünden daha yüksek kapasiteli bir dönüştürücü gerekebilir.

İzolasyon trafosu sürekli çalışabilir mi?

Ürünün nominal çalışma koşullarına uygun yük, bağlantı ve havalandırma sağlandığında sürekli çalışmaya uygun modeller kullanılabilir. Trafo aşırı yüklenmemeli ve çalışma sıcaklığı düzenli olarak kontrol edilmelidir.

Birden fazla sürücü tek trafodan beslenebilir mi?

Trafonun toplam gücü, çıkış akımı ve sürücülerin çalışma gerilimleri uygun olduğu sürece birden fazla sürücü beslenebilir. Çok çıkışlı modeller, sürücü bağlantılarının ayrı hatlar üzerinden yapılmasını kolaylaştırabilir.

İzolasyon trafosu paraziti tamamen önler mi?

İzolasyon trafosu ortak hat kaynaklı bazı parazitlerin ve toprak döngülerinin azaltılmasına yardımcı olabilir. Ancak güçlü elektromanyetik girişim bulunan sistemlerde EMI filtre, ekranlı kablo, doğru topraklama ve uygun pano yerleşimi gibi ek önlemler gerekebilir.

Meon Robotik Otomasyon İzolasyon Trafosu Seçenekleri

Meon Robotik Otomasyon’da CNC makinelerinden endüstriyel otomasyon panolarına, 110V cihazlardan hassas elektronik sistemlere kadar farklı kullanım alanlarına uygun izolasyon trafosu seçeneklerini bulabilirsiniz. Farklı VA değerleri, giriş-çıkış gerilimleri ve tek ya da çok çıkışlı modeller sayesinde projenize uygun çözümü kolayca belirleyebilirsiniz.

İzolasyon trafosu satın almadan önce cihazınızın giriş gerilimini, toplam güç tüketimini, ihtiyaç duyduğu çıkış sayısını ve çalışma şeklini kontrol ediniz. Doğru seçilmiş bir trafo; sistemin daha kararlı çalışmasına, ekipmanların uygun gerilimle beslenmesine ve elektrik altyapısının daha düzenli kurulmasına katkı sağlar.
