Meanwell LRS-35-12 12V 3A 36W SMPS Güç Kaynağı
Güç kaynağı, 85–264 V AC giriş gerilimini kararlı 12 V DC çıkışa dönüştüren Mean Well LRS-35-12 modelidir. 3 A çıkış akımı ve 36 W gücüyle otomasyon sistemleri, elektronik cihazlar ve elektrikli ekipmanların beslenmesinde kullanılır. Kısa devre, aşırı yük ve aşırı gerilim korumalarına sahiptir.
%40
873,08 ₺
523,85 ₺
Stok Kodu
sk1979
Fiyat
15,50 USD + KDV
Havale
508,13 TL
(%3,00 havale indirimi)
Meanwell LRS-35-12 12V 3A 36W SMPS Güç Kaynağı
Güç kaynağı, 85–264 V AC giriş gerilimini kararlı 12 V DC çıkışa dönüştüren Mean Well LRS-35-12 modelidir. 3 A çıkış akımı ve 36 W gücüyle otomasyon sistemleri, elektronik cihazlar ve elektrikli ekipmanların beslenmesinde kullanılır. Kısa devre, aşırı yük ve aşırı gerilim korumalarına sahiptir.
Güç kaynağı, şebeke gerilimini elektronik sistemlerde kullanılabilecek 12 V DC gerilime dönüştüren tek çıkışlı bir SMPS modelidir. Mean Well LRS-35-12, 3 A nominal çıkış akımı ile 36 W’a kadar güç sağlar. Endüstriyel otomasyon makineleri, kontrol sistemleri, elektronik cihazlar ve elektrikli ekipmanların pano içi besleme uygulamalarında kullanılabilir.

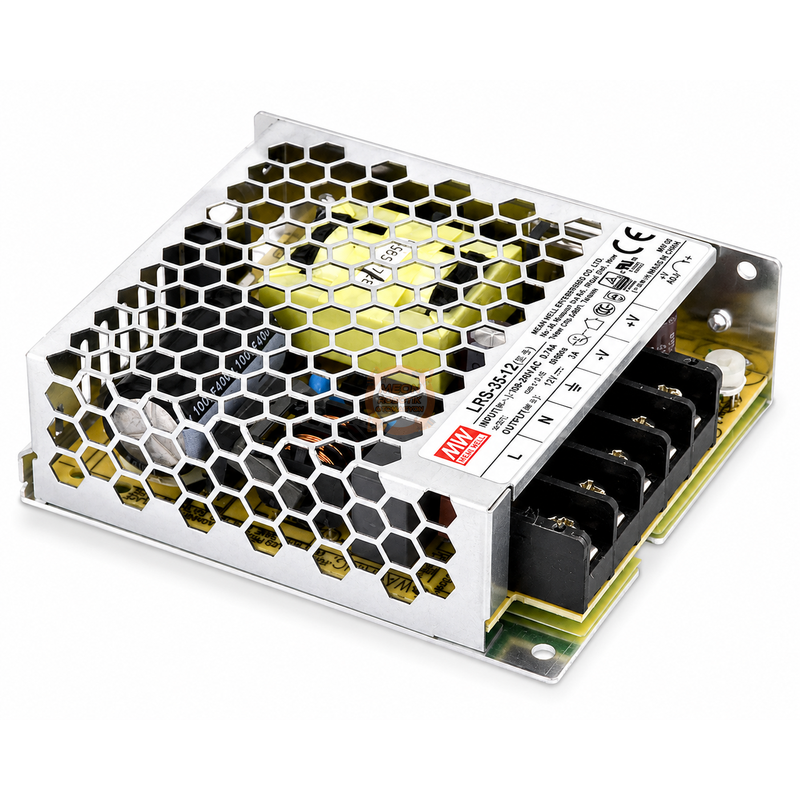

Mean Well LRS-35-12, 30 mm yüksekliğe sahip kompakt ve metal kasalı bir anahtarlamalı güç kaynağıdır. Delikli metal gövdesi doğal hava dolaşımını destekler ve cihaz harici fan gerektirmeden soğutulur.
Geniş giriş gerilimi aralığı sayesinde 85–264 V AC veya 120–373 V DC kaynaklarla çalışabilir. Çıkış gerilimi üzerindeki ayar potansiyometresi kullanılarak 10,2–13,8 V DC aralığında ayarlanabilir. Güç açık durumunu gösteren LED gösterge, devrenin çalışma durumunun kolayca kontrol edilmesini sağlar.
Kısa devre ve aşırı yük durumunda koruma devresi kesintili çalışma moduna geçer ve arıza giderildiğinde otomatik olarak normale döner. Aşırı gerilim koruması etkinleştiğinde ise çıkış kapanır ve yeniden çalıştırma için giriş enerjisinin kesilip tekrar verilmesi gerekir.
Öne Çıkan Özellikler
- 12 V DC nominal çıkış
- 3 A nominal çıkış akımı
- 36 W çıkış gücü
- 85–264 V AC geniş giriş aralığı
- 120–373 V DC giriş desteği
- Ayarlanabilir 10,2–13,8 V DC çıkış
- Kısa devre, aşırı yük ve aşırı gerilim koruması
- Fansız, doğal hava dolaşımlı soğutma
- Güç açık LED göstergesi
- 300 V AC ani giriş gerilimine 5 saniye dayanım
- 5G titreşim dayanımı
- Yüksüz güç tüketimi 0,2 W’tan düşük
- 3 yıl üretici garantisi
Kullanım Alanları
- Endüstriyel otomasyon makineleri
- Endüstriyel kontrol sistemleri
- Elektrik ve elektronik panolar
- Elektronik cihaz ve test ekipmanları
- Mekanik ve elektrikli sistemler
- 12 V DC ile çalışan kontrol ve yardımcı devreler
Teknik Özellikler
| Özellik | Değer |
|---|---|
| Marka | Mean Well |
| Model | LRS-35-12 |
| Güç kaynağı tipi | Tek çıkışlı anahtarlamalı güç kaynağı |
| Çıkış gerilimi | 12 V DC |
| Çıkış akımı | 3 A |
| Çıkış akımı aralığı | 0–3 A |
| Nominal çıkış gücü | 36 W |
| Çıkış ayar aralığı | 10,2–13,8 V DC |
| Giriş gerilimi | 85–264 V AC / 120–373 V DC |
| Giriş frekansı | 47–63 Hz |
| Verimlilik | Tipik %86 |
| Dalgalanma ve gürültü | Maksimum 120 mVp-p |
| Çıkış gerilimi toleransı | ±%1 |
| Hat regülasyonu | ±%0,5 |
| Yük regülasyonu | ±%0,5 |
| Yüksüz güç tüketimi | 0,2 W’tan düşük |
| Çalışma sıcaklığı | −30 ile +70 °C |
| Çalışma nemi | %20–90 RH, yoğuşmasız |
| Depolama sıcaklığı | −40 ile +85 °C |
| Soğutma yöntemi | Doğal hava dolaşımı |
| Boyutlar | 99 × 82 × 30 mm |
| Ağırlık | 0,23 kg |
| Garanti | 3 yıl |
Elektriksel ve Bağlantı Bilgileri
| Terminal | İşlev | Açıklama |
|---|---|---|
| 1 | AC/L | AC faz girişi |
| 2 | AC/N | AC nötr girişi |
| 3 | FG | Koruyucu toprak bağlantısı |
| 4 | −V | Negatif DC çıkış |
| 5 | +V | Pozitif 12 V DC çıkış |
Şebeke bağlantısı yapılmadan önce enerjinin tamamen kesilmiş olması gerekir. Koruyucu toprak terminali uygun biçimde topraklanmalı; giriş ve çıkış bağlantılarında terminal sırasına dikkat edilmelidir.
Koruma Özellikleri
| Koruma | Çalışma Biçimi |
|---|---|
| Aşırı yük koruması | Nominal çıkış gücünün %110–150 seviyesinde etkinleşir |
| Kısa devre koruması | Kesintili koruma modu; arıza giderilince otomatik düzelir |
| Aşırı gerilim koruması | 13,8–16,2 V DC seviyesinde çıkışı kapatır |
| Aşırı gerilim sonrası dönüş | Giriş enerjisinin kesilip yeniden verilmesi gerekir |
Boyutlar ve Montaj
Güç kaynağının dış ölçüleri 99 × 82 × 30 mm’dir. Kompakt 1U düşük profil tasarımı sayesinde pano ve cihaz gövdelerinde sınırlı alan bulunan uygulamalara monte edilebilir. Teknik çizimde alt ve yan yüzeylerde M3 montaj noktaları gösterilmektedir.
Cihaz doğal hava dolaşımıyla soğutulduğundan montaj sırasında havalandırma açıklıkları kapatılmamalıdır. +50 °C üzerindeki ortam sıcaklıklarında kullanılabilir çıkış gücü sıcaklığa bağlı olarak azaltılmalıdır.
Standartlar ve Dayanım
LRS-35-12; IEC/BS EN/EN 62368-1, BS EN/EN 60335-1 ve BS EN/EN 61558-1/-2-16 dahil olmak üzere ürün dokümanında belirtilen güvenlik standartlarına uygun olarak tasarlanmıştır. Cihaz ayrıca 10–500 Hz aralığında 5G titreşim testine dayanacak şekilde belirtilmiştir.
Kaynaklar ve Dokümanlar
MeanWell LRS-35 Serisi Teknik Özellikler ve Mekanik Ölçü Dokümanı:
