NRF24L01+PA+LNA 2.4 GHz Uzun Menzilli Kablosuz Haberleşme Modülü SMA Antenli

NRF24L01 modülü, 2.4–2.5 GHz frekans aralığında çalışan PA+LNA destekli kablosuz veri haberleşme modülüdür. Geliştirme kartları arasında noktadan noktaya veya yıldız bağlantı yapısıyla iki yönlü veri aktarımı gerçekleştirilmesini sağlar. Arduino, Raspberry Pi ve benzeri kontrol kartlarıyla hazırlanan robotik, otomasyon, telemetri ve kablosuz sensör projelerinde kullanılabilir.

NRF24L01+PA+LNA modeli; PA güç yükseltici, LNA düşük gürültülü yükseltici, RF anahtarları ve bant geçiren filtrelerle donatılmıştır. Bu yapı, kablosuz haberleşmenin daha uzun mesafelerde gerçekleştirilebilmesine yardımcı olur.

Modül üzerinde SMA dişi anten bağlantısı bulunur. Paket içerisindeki 2.4 GHz anten SMA erkek konnektöre sahiptir ve modül üzerindeki bağlantıya doğrudan takılabilir.

Uygun açık alan koşullarında maksimum haberleşme mesafesi 1100 metreye ulaşabilir. Haberleşme mesafesi; kullanılan veri hızı, besleme kalitesi, anten konumu, çevredeki fiziksel engeller ve 2.4 GHz bandında çalışan diğer cihazlardan kaynaklanan parazitlere göre değişebilir.

Öne Çıkan Özellikler

• 2.4 GHz ISM frekans bandında çalışır.
• PA+LNA destekli uzun menzilli haberleşme sunar.
• Noktadan noktaya veri aktarımını destekler.
• Yıldız bağlantı yapısında kullanılabilir.
• İki yönlü kablosuz haberleşmeye uygundur.
• 250 kbps, 1 Mbps ve 2 Mbps veri hızlarını destekler.
• Maksimum +20 dBm çıkış gücüne sahiptir.

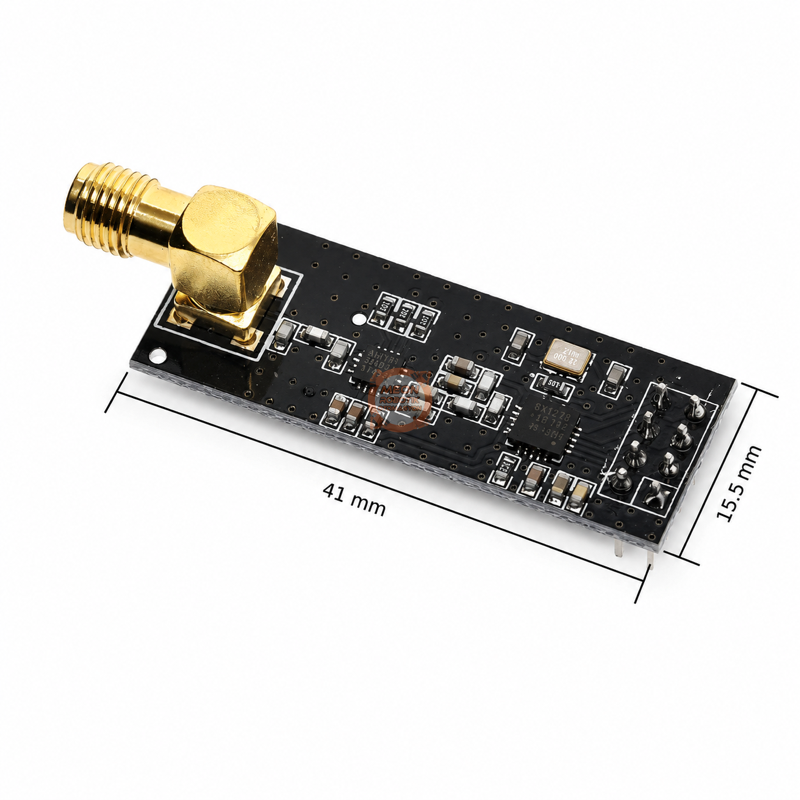

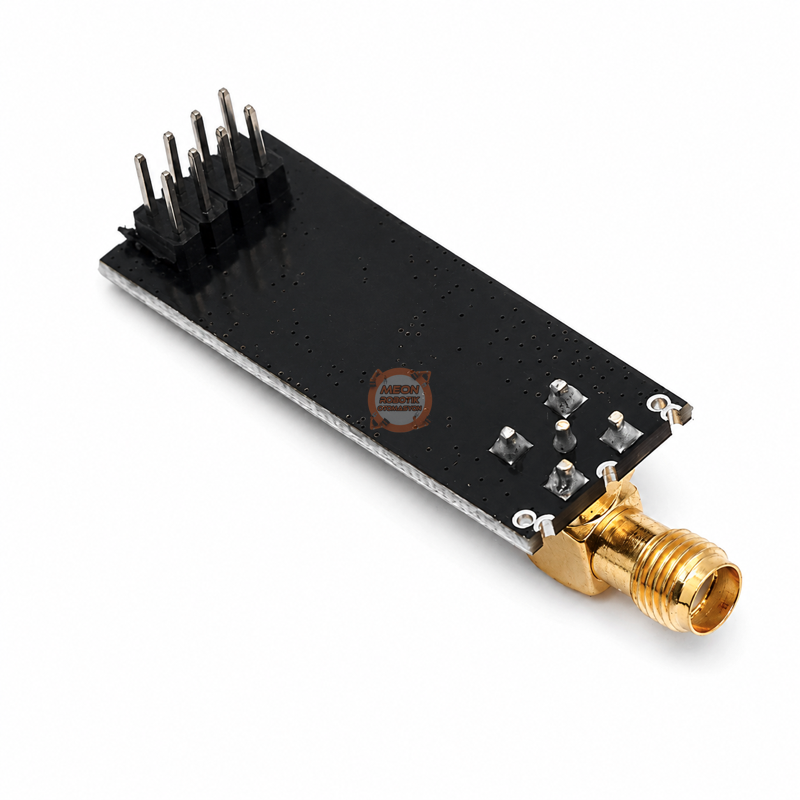

• Modül üzerinde SMA dişi bağlantı bulunur.
• SMA erkek konnektörlü 2.4 GHz anten ile birlikte gönderilir.

Kullanım Alanları

• Arduino kablosuz haberleşme projeleri
• Raspberry Pi tabanlı veri aktarım sistemleri
• Robotik kontrol uygulamaları
• Kablosuz sensör ağları
• Telemetri sistemleri
• Uzaktan kontrol projeleri
• Otomasyon uygulamaları
• Noktadan noktaya veri aktarımı
• Yıldız bağlantılı kablosuz haberleşme sistemleri

Teknik Özellikler

Elektriksel Bilgiler ve Kullanım Notları

NRF24L01+PA+LNA modülü 3–3.6 V DC çalışma gerilimine sahiptir. Gönderici modunda 115 mA seviyesine ulaşabilen akım ihtiyacı nedeniyle Arduino ve benzeri geliştirme kartlarıyla kullanımda NRF24L01 taşıyıcı güç kartı kullanılması önerilir.

Kararlı haberleşme için anten bağlantısı sağlam biçimde yapılmalı ve uygun bir güç kaynağı kullanılmalıdır. Gerçek haberleşme mesafesi kullanım ortamına ve bağlantı koşullarına bağlı olarak değişebilir.

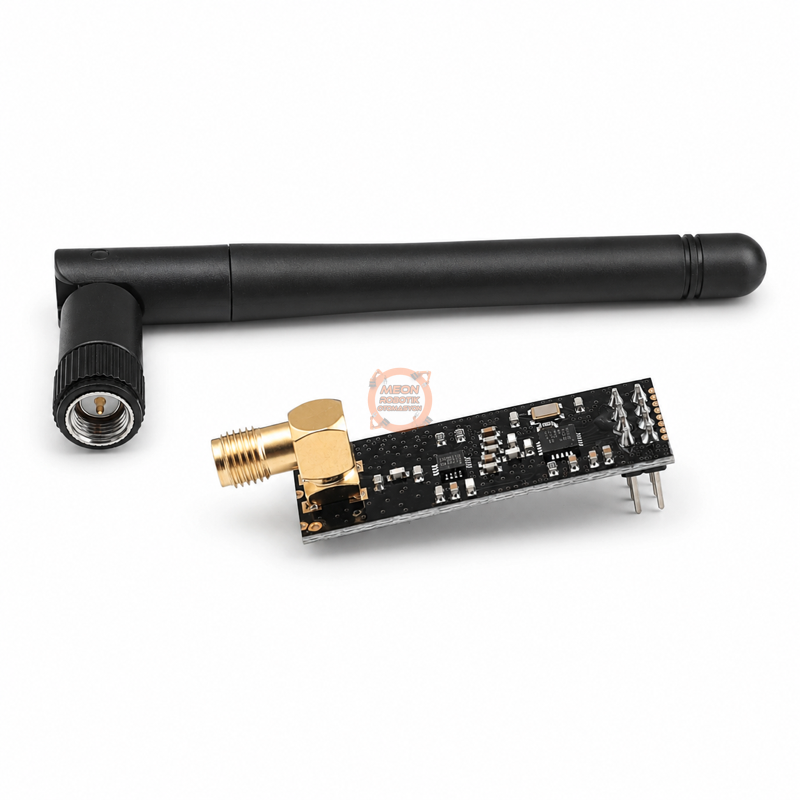

Paket İçeriği

• 1 adet NRF24L01+PA+LNA Kablosuz Haberleşme Modülü – SMA dişi bağlantılı
• 1 adet 2.4 GHz Anten – SMA erkek konnektörlü

Arduino ile kullanım örneği
