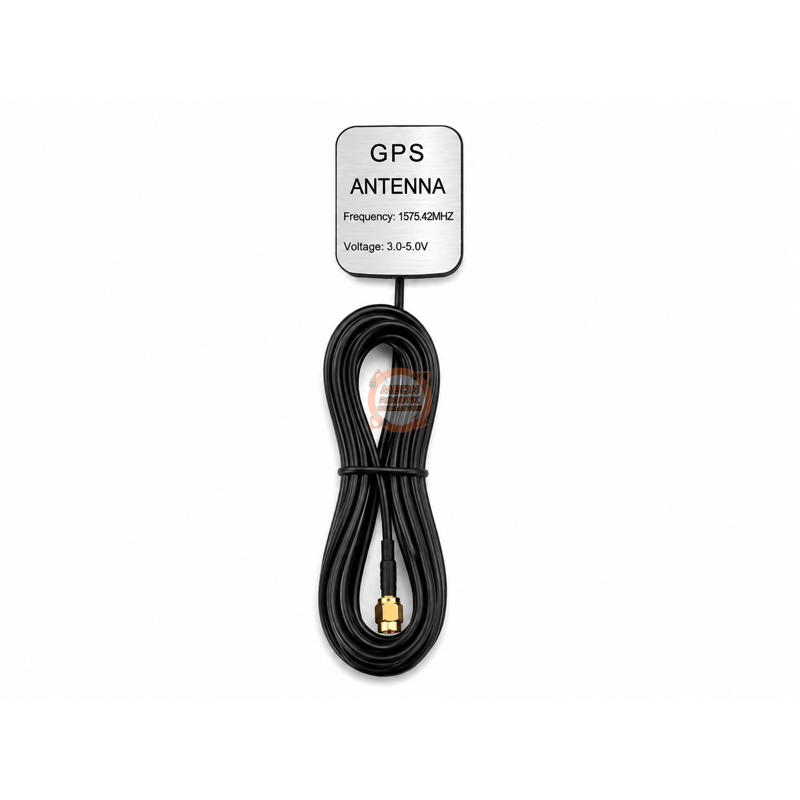

GPS Anteni 1575.42 MHz 3-5 V 3 Metre Kablolu SMA Erkek Manyetik Tabanlı

GPS anteni, GPS L1 bandındaki 1575.42 MHz uydu sinyallerini almak üzere tasarlanmış harici aktif anten modelidir. Uyumlu bir GPS alıcısının sinyal alımını destekler ve antenin cihazdan daha uygun bir konuma taşınmasını sağlar. Araç takip cihazları, telematik sistemler, endüstriyel konumlandırma uygulamaları ve harici anten girişine sahip GPS modüllerinde kullanılabilir.

Aktif yapıya sahip olan GPS anteni, alınan zayıf uydu sinyallerinin GPS alıcısına iletilmesine yardımcı olan dahili yükseltici yapısıyla çalışır. Anten tek başına konum hesaplamaz; konum bilgilerinin oluşturulabilmesi için uyumlu bir GPS alıcısına veya GPS modülüne bağlanması gerekir. 3-5 V anten beslemesi, aktif anten desteği bulunan cihazlarda genellikle SMA anten bağlantısı üzerinden sağlanır.

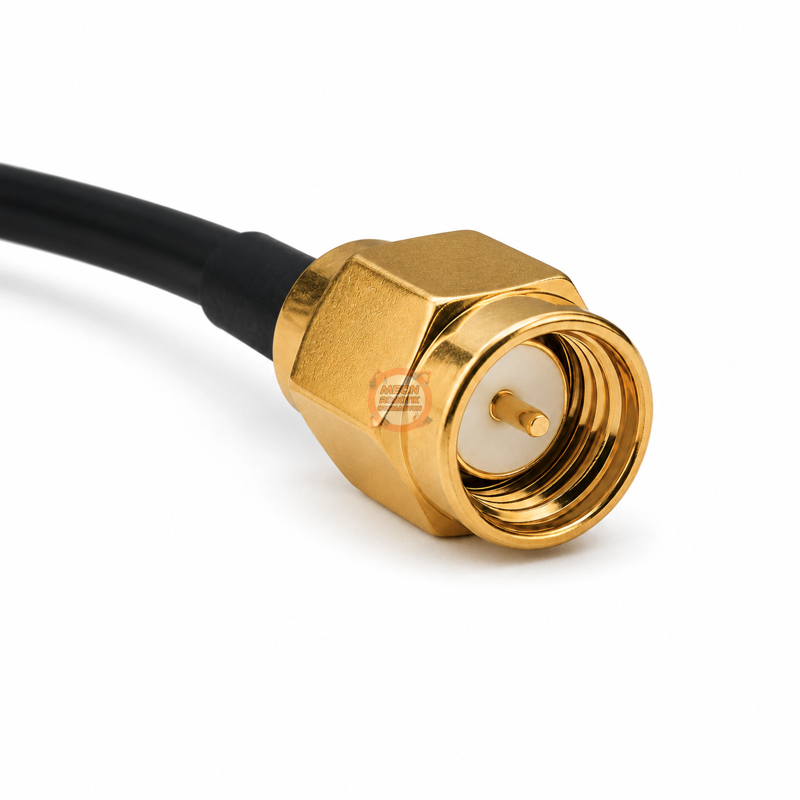

3 metre uzunluğundaki kablo, GPS alıcısı kapalı bir pano veya araç içinde bulunsa bile antenin gökyüzünü daha iyi görebilen bir noktaya taşınmasına imkân verir. SMA erkek konnektör, SMA dişi GPS anten girişine sahip cihazlarla bağlantı kurulmasını sağlar.

Öne Çıkan Özellikler

• GPS L1 için 1575.42 MHz merkez frekansı
• 3-5 V DC aktif anten çalışma yapısı
• 3 metre bağlantı kablosu
• SMA erkek konnektör
• Mıknatıslı taban ile metal yüzeye montaj
• Harici kullanım için kompakt kare gövde
• Antenin cihazdan uzakta konumlandırılmasına uygun yapı

Kullanım Alanları

• Araç takip ve filo yönetim sistemleri
• GPS tabanlı telematik cihazları
• Endüstriyel konum takip uygulamaları
• Harici GPS anten girişi bulunan modem ve yönlendiriciler
• GPS modülleri ve geliştirme kartları
• Mobil makine ve ekipman takip sistemleri
• Zaman senkronizasyonu veya konum verisi kullanan elektronik sistemler

Teknik Özellikler

1575.42 MHz frekansı, 3 metre kablo, SMA bağlantı ve manyetik montaj yapısı harici aktif GPS antenlerinde kullanılan doğrulanmış yapılandırmalardır.

Elektriksel ve Bağlantı Bilgileri

GPS anteni, SMA dişi konnektöre ve 3-5 V aktif anten beslemesine sahip uyumlu bir GPS alıcısına bağlanmalıdır. Anten kablosu hem alınan RF sinyalinin hem de aktif anten devresi için gerekli beslemenin taşınmasında kullanılabilir.

SMA ve RP-SMA konnektörler dış görünüş bakımından benzer olsa da merkez kontak yapıları farklıdır. Bağlantı yapılmadan önce cihaz üzerindeki girişin standart SMA dişi olduğu kontrol edilmelidir.

Boyutlar ve Uyumluluk

Anten gövdesi 46 × 46 × 40 mm ölçülerindedir. Gövde içerisindeki mıknatıslı taban sayesinde demir veya çelik gibi mıknatısın tutunabildiği yüzeylere yerleştirilebilir.

Ürün; 1575.42 MHz GPS L1 sinyallerini destekleyen, standart SMA dişi anten girişine ve aktif anten beslemesine sahip GPS cihazlarıyla kullanılmak üzere tasarlanmıştır. Antenin doğrudan Arduino, Raspberry Pi veya mikrodenetleyici kartına bağlanabilmesi için kart üzerinde uyumlu bir GPS alıcı modülünün bulunması gerekir.

Kullanım ve Montaj Notları

• Antenin düz yüzeyi yukarı bakacak şekilde yatay konumlandırılması önerilir.
• Daha iyi sinyal alımı için anten mümkün olduğunca açık gökyüzü görüşüne sahip bir noktaya yerleştirilmelidir.
• Araç tavanı veya geniş metal yüzeyler, manyetik montajı kolaylaştırabilir ve anten performansını destekleyebilir.
• Anteni kapalı metal pano içine veya kalın metal yüzeylerin altına yerleştirmek sinyal seviyesini düşürebilir.
• Kablo keskin biçimde kıvrılmamalı, ezilmemeli veya hareketli parçaların arasından geçirilmemelidir.
• Konnektör sıkılırken kablo döndürülmemeli, yalnızca konnektör somunu çevrilmelidir.
• Ürüne ayrı bir güç kaynağı bağlanmadan önce kullanılacak GPS alıcısının aktif anten bağlantı yapısı kontrol edilmelidir.

Paket İçeriği

• 1 adet, 3m SMA erkek aktif GPS anteni
