Wi-Fi Kararsızsa Otomasyon Haberleşme Yöntemi Nasıl Seçilir?

Wi-Fi, otomasyon cihazlarının yerel ağa ve internete kolayca bağlanmasını sağlayan kablosuz bir haberleşme yöntemidir. Sensör verilerinin izlenmesi, uzaktan kontrol ve bulut sistemlerine veri aktarımı gibi işlemlerde kullanılabilir. Ancak erişim noktası uzaklığı, metal yüzeyler, parazit kaynakları veya yoğun ağ trafiği nedeniyle bağlantı kararsızlaşıyorsa otomasyon haberleşme yöntemi olarak Ethernet ya da RS485 değerlendirilmelidir.

Tek bir bağlantı türü her uygulama için en iyi seçenek değildir. Kamera görüntüsü aktaran bir sistem ile yalnızca sıcaklık değeri gönderen bir sensörün veri hızı, gecikme ve güvenilirlik ihtiyaçları aynı değildir. Bu nedenle seçim yapılırken önce sistemin hangi veriyi, ne kadar uzağa ve hangi ortamda taşıyacağı belirlenmelidir.

Ethernet, RS485 ve Kablosuz Haberleşme Arasındaki Temel Farklar

Ethernet, cihazları ağ anahtarı veya yönlendirici üzerinden birbirine bağlayan kablolu bir ağ teknolojisidir. Yüksek veri hızı, ağ cihazlarıyla kolay genişletilebilmesi ve standart TCP/IP altyapısıyla çalışabilmesi önemli avantajlarıdır.

RS485 ise özellikle endüstriyel ortamlarda kullanılan diferansiyel seri haberleşme standardıdır. Diferansiyel iletimde veri, iki hat arasındaki gerilim farkı üzerinden taşındığı için ortak elektriksel gürültünün etkisi azaltılabilir. RS485 aynı hat üzerinde birden fazla cihazın haberleşmesine olanak tanıyabilir ancak kullanılacak cihazların ortak bir protokolü desteklemesi gerekir. Modbus RTU, RS485 fiziksel katmanı üzerinde kullanılan yaygın protokollerden biridir.

Kablosuz haberleşme ise Wi-Fi başta olmak üzere Bluetooth, Zigbee, hücresel bağlantı veya üreticiye özel radyo sistemlerini kapsayabilir. Kablo çekmenin zor olduğu alanlarda avantaj sağlar fakat bağlantı kalitesi ortam koşullarına daha fazla bağlıdır.

Mesafeye Göre Otomasyon Haberleşme Yöntemi

Haberleşme mesafesi yalnızca iki cihaz arasındaki fiziksel uzaklık olarak değerlendirilmemelidir. Kablonun izlediği güzergâh, ek noktaları, pano geçişleri ve hareketli bölümler toplam hat uzunluğunu artırabilir.

Kısa mesafeli makine içi bağlantılar

Aynı makine veya pano içerisinde bulunan mikrodenetleyici, ekran ve ağ geçidi arasında Ethernet kullanılabilir. Özellikle yüksek miktarda veri taşınacaksa veya cihazın mevcut yerel ağa bağlanması gerekiyorsa kablolu Ethernet daha uygun olabilir.

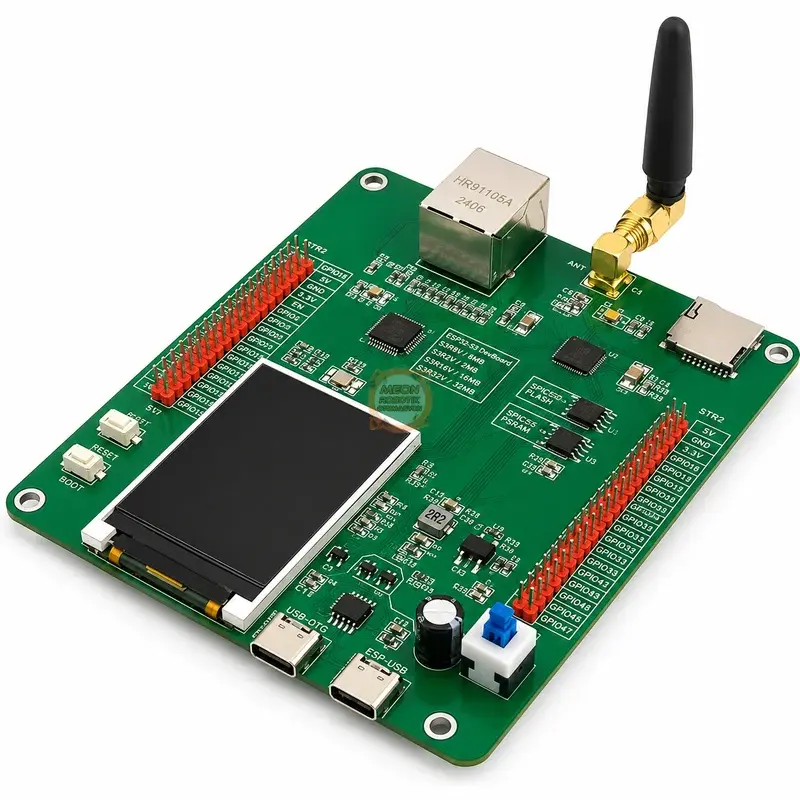

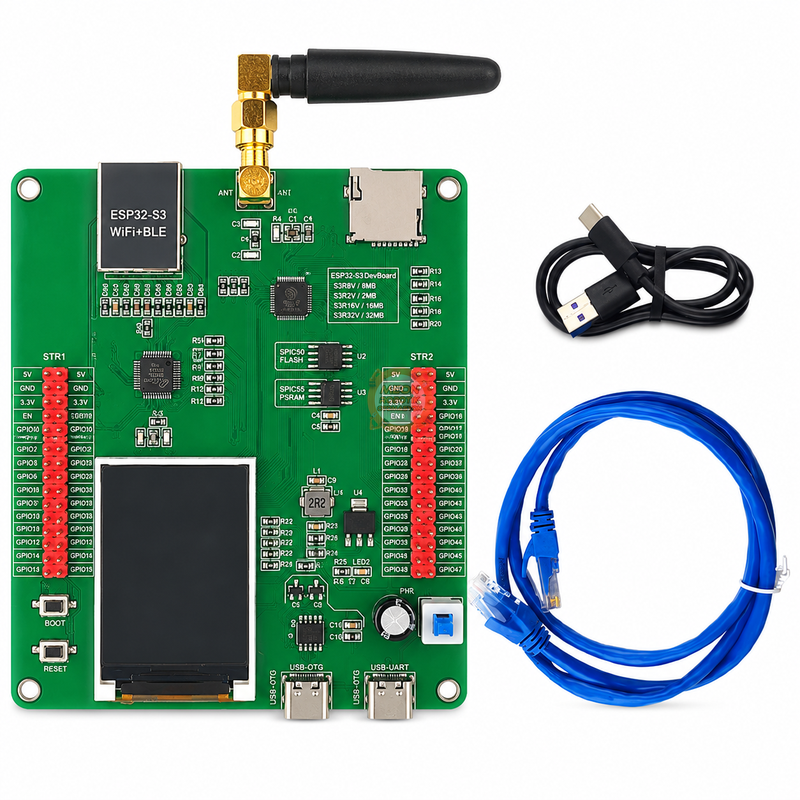

Mikrodenetleyici tabanlı uygulamalarda ESP32-S3 Ethernet W5500 geliştirme kartı, Wi-Fi bağlantısına alternatif veya yedek bir kablolu ağ arayüzü oluşturmak için değerlendirilebilir. Kart veya modül seçilirken Ethernet bağlantısının yanı sıra kullanılacak yazılım kütüphanesi, pin kullanımı, besleme yapısı ve mevcut kontrol yazılımı da kontrol edilmelidir.

Makine içinde yalnızca düşük miktarda sensör veya durum verisi taşınacaksa RS485 de kullanılabilir. Ancak inverter, kontaktör, motor kablosu ve güç kaynağı gibi gürültü oluşturabilen bölümler ile haberleşme kablosunun güzergâhı mümkün olduğunca ayrılmalıdır.

Orta ve uzun mesafeli saha bağlantıları

Sera, depo veya fabrika içinde farklı noktalara dağıtılmış sensörlerden sıcaklık, nem, basınç, sayaç veya alarm verisi toplanacaksa RS485 önemli bir seçenektir. RS485’in diferansiyel yapısı, uzun kablolarda ve elektriksel olarak gürültülü ortamlarda tek uçlu seri haberleşmeye göre daha güvenilir bir altyapı kurulmasına yardımcı olur. Bununla birlikte erişilebilecek gerçek mesafe; veri hızı, kablo kalitesi, hat topolojisi, sonlandırma, cihaz sayısı ve ortam koşullarına bağlıdır.

Ethernet de bina veya tesis içinde uzun mesafeli sistemlerde kullanılabilir ancak bakır Ethernet bağlantıları tek parça ve sınırsız uzunlukta düşünülmemelidir. Büyük alanlarda ağ anahtarları, uygun saha panoları veya fiber omurga gibi ek altyapılar gerekebilir.

Parazitli Ortamlarda Hangi Bağlantı Daha Güvenilirdir?

Fabrikalarda motor sürücüleri, kontaktörler, kaynak makineleri, yüksek akım kabloları ve anahtarlamalı güç kaynakları elektromanyetik parazit oluşturabilir. Bu ortamlarda yalnızca haberleşme standardını seçmek yeterli değildir; kablo güzergâhı, ekranlama, topraklama, izolasyon ve pano yerleşimi de bağlantı güvenilirliğini belirler.

RS485, diferansiyel sinyal iletimi nedeniyle parazitli endüstriyel ortamlarda yaygın olarak kullanılır. Bununla birlikte hat yıldız şeklinde gelişi güzel dağıtıldığında, kablo dalları gereğinden uzun bırakıldığında veya sonlandırma yanlış uygulandığında veri hataları görülebilir. Sonlandırma ihtiyacı; hat uzunluğu, veri hızı, kablo karakteristik empedansı ve cihaz topolojisine göre değerlendirilmelidir.

Ethernet bağlantısında uygun kategoride ağ kablosu, sağlam RJ45 bağlantıları ve endüstriyel ortam için uygun ağ ekipmanları kullanılmalıdır. Çok yoğun elektriksel gürültü veya toprak potansiyeli farkı bulunan tesis bölümleri arasında fiber Ethernet değerlendirilerek elektriksel iletken bağlantı ortadan kaldırılabilir.

Kablosuz haberleşmede elektromanyetik parazitin yanı sıra metal kabinler, raflar, makineler, duvarlar ve nemli bitki örtüsü sinyal seviyesini etkileyebilir. Wi-Fi sinyal göstergesinin yüksek olması tek başına haberleşmenin sürekli ve düşük gecikmeli olacağını garanti etmez.

Veri Hızına Göre Seçim

Yüksek veri hızı gereken uygulamalarda Ethernet genellikle daha uygun seçenektir. Kamera görüntüleri, büyük kayıt dosyaları, web arayüzleri, üretim raporları ve çok sayıda cihazdan yoğun veri toplanması Ethernet altyapısından yararlanabilir.

W5500 gibi Ethernet denetleyicileri, mikrodenetleyici sistemlerine 10/100 Ethernet fiziksel bağlantısı ve donanımsal TCP/IP işleme desteği eklemek için kullanılabilir. Ancak gerçek sistem performansı yalnızca Ethernet bağlantı hızına bağlı değildir; mikrodenetleyici, SPI haberleşmesi, yazılım mimarisi ve sunucu tarafı da performansı etkiler.

RS485; sıcaklık, nem, basınç, sayaç bilgisi, motor sürücü durumu veya açma-kapama komutları gibi küçük veri paketleri için çoğu zaman yeterlidir. Mesafe arttıkça daha düşük veri hızlarının tercih edilmesi gerekebilir. RS485’in teorik azami hızı ile uzun mesafede kullanılabilecek güvenilir hız aynı değer değildir; veri hızı ve kablo uzunluğu arasında uygulamaya bağlı bir denge bulunur.

Kablosuz bağlantı yüksek nominal hız sunabilse de sinyal zayıfladığında yeniden iletimler ve bağlantı dalgalanmaları gerçek veri aktarımını düşürebilir.

Fabrika İçin Haberleşme Senaryosu

Bir fabrikada PLC, HMI, üretim bilgisayarı ve merkezi kayıt sistemi arasında Ethernet kullanılabilir. Bu yapı, cihazların IP adresleri üzerinden izlenmesini ve farklı üretim alanlarının ağ anahtarlarıyla birbirine bağlanmasını kolaylaştırır.

Sahaya dağılmış enerji sayaçları, sıcaklık sensörleri, sürücüler veya düşük veri üreten kontrol cihazları RS485 hattı üzerinden toplanabilir. RS485 destekli cihazları bir mikrodenetleyicinin TTL UART arayüzüne bağlamak için RS485-TTL UART dönüştürücü modül kullanılabilir
.

Bilgisayar üzerinden devreye alma, test veya Modbus RTU sorgulaması yapılacaksa USB-RS485 dönüştürücü modül kullanılabilir. Dönüştürücünün yalnızca fiziksel bağlantıyı sağladığı, cihaz adresi, baud hızı, parite ve protokol komutlarının ayrıca doğru yapılandırılması gerektiği unutulmamalıdır.

Sera İçin Haberleşme Senaryosu

Seralarda sıcaklık, nem, toprak ölçümü, sulama vanaları ve pompa durumu gibi veriler geniş bir alandan toplanabilir. Erişim noktası ile sensör arasına bitkiler, metal konstrüksiyonlar veya teknik odalar girdiğinde Wi-Fi sinyali değişken hâle gelebilir.

Sabit sensörlerin bulunduğu hatlarda RS485 kullanılarak saha cihazları bir ana kontrol panosuna bağlanabilir. Kontrol panosu daha sonra Ethernet veya mobil bağlantı üzerinden internet sistemine veri gönderebilir. Böylece saha içindeki kritik kontrol Wi-Fi bağlantısına bağımlı kalmaz; kablosuz bağlantı daha çok uzaktan izleme amacıyla kullanılır.

Sulama, havalandırma veya ısıtma gibi kritik işlemler yalnızca uzak sunucudan gelecek komuta bağlanmamalıdır. İnternet veya yerel ağ kesildiğinde temel kontrol fonksiyonlarının yerel kontrol cihazında çalışmaya devam etmesi daha güvenli bir mimari oluşturur.

Depo İçin Haberleşme Senaryosu

Metal rafların yoğun olduğu depolarda kablosuz kapsama alanı düzensiz olabilir. El terminalleri ve hareketli araçlar için Wi-Fi gerekli olsa da sabit tartım cihazları, kapı kontrol sistemleri, sıcaklık sensörleri ve enerji sayaçları için kablolu bağlantılar değerlendirilebilir.

Yüksek veri üreten sabit terminaller ve kontrol bilgisayarları Ethernet üzerinden bağlanabilir. Düşük hızlı saha cihazları RS485 hattında toplanarak bir ağ geçidi üzerinden Ethernet ağına aktarılabilir.

Eski veya seri portlu cihazların mevcut Ethernet ağına eklenmesi gerekiyorsa endüstriyel RS232/RS485-RJ45 Ethernet dönüştürücü kullanılabilir. Ancak seri portun Ethernet’e çevrilmesi, cihazın otomatik olarak her yazılım veya protokolle uyumlu olacağı anlamına gelmez. TCP istemci-sunucu ayarları, seri haberleşme parametreleri ve kullanılan uygulama protokolü birlikte kontrol edilmelidir.

Makine İçi Haberleşme Senaryosu

Tek bir makine içinde hareket kontrolü, acil durdurma ve güvenlik fonksiyonları ile uzaktan izleme bağlantıları aynı seviyede değerlendirilmemelidir. Güvenlik devreleri, standart bir Wi-Fi bağlantısına veya genel amaçlı mikrodenetleyici yazılımına bağımlı tasarlanmamalıdır.

Makine içindeki sensör ve sürücü verileri RS485 üzerinden kontrol cihazına taşınabilir. Operatör paneli, üretim bilgisayarı veya merkezi izleme sistemiyle haberleşme için Ethernet kullanılabilir. Wi-Fi ise bakım personelinin geçici bağlantısı veya kritik olmayan durum bilgilerinin görüntülenmesi amacıyla eklenebilir.

Bu hibrit yapı, her bağlantı yöntemini güçlü olduğu noktada kullanır:

• Yerel ve kritik kontrol, makine içinde çalışır.
• Düşük hızlı saha cihazları RS485 üzerinden bağlanır.
• Ağ ve raporlama işlemleri Ethernet üzerinden yürütülür.
• Kablosuz bağlantı, hareketlilik veya uzaktan erişim gereken işlemlerde kullanılır.

Wi-Fi Tamamen Kaldırılmalı mı?

Wi-Fi kararsızlığı, kablosuz bağlantının her durumda kaldırılması gerektiği anlamına gelmez. Mobil bakım ekranları, taşınabilir terminaller, geçici sensörler ve kablo çekilemeyen alanlarda kablosuz haberleşme önemli avantaj sağlar.

Ancak üretimi durdurabilecek komutlar, sürekli veri kaydı, alarm iletimi veya kapalı çevrim kontrol gibi işlemlerde yalnızca Wi-Fi bağlantısına güvenmek risk oluşturabilir. Bu tür uygulamalarda kablolu birincil bağlantı ve kablosuz yardımcı bağlantı birlikte kullanılabilir.

Örneğin ESP32 tabanlı bir kontrol cihazı normal çalışma sırasında Ethernet üzerinden sunucuya bağlanabilir, Wi-Fi ise servis veya yedek erişim kanalı olarak tutulabilir. Yedek bağlantının gerçekten devreye girip girmediği ve bağlantı geri geldiğinde sistemin nasıl davranacağı yazılım testleriyle doğrulanmalıdır.

Haberleşme Yöntemi Seçim Kontrol Listesi

Seçim yapılmadan önce şu sorular cevaplanmalıdır:

1. Taşınacak veri küçük sensör paketleri mi, yoksa görüntü ve dosya gibi yoğun veri mi?
2. Toplam kablo uzunluğu ve gerçek kablo güzergâhı nedir?
3. Hat yakınında inverter, motor, kontaktör veya yüksek akım kablosu bulunuyor mu?
4. Kaç cihaz bağlanacak ve cihazlar hangi fiziksel arayüzleri destekliyor?
5. Cihazların ortak haberleşme protokolü nedir?
6. Bağlantı kesildiğinde sistem güvenli şekilde çalışmaya devam edebiliyor mu?
7. Uzaktan erişim mi, gerçek zamanlı kontrol mü amaçlanıyor?
8. Sistemin ileride genişletilmesi planlanıyor mu?
9. Arıza durumunda bağlantının hangi noktadan izleneceği belirlenmiş mi?
10. Kablo, konnektör, izolasyon ve topraklama koşulları uygulamaya uygun mu?

Sonuç

Wi-Fi bağlantısının kararsız olduğu otomasyon sistemlerinde ilk alternatif çoğu zaman tek başına başka bir kablosuz teknoloji değil, doğru tasarlanmış kablolu bir altyapıdır. Ethernet; yüksek veri hızı, ağ entegrasyonu ve merkezi izleme gereken uygulamalarda öne çıkar. RS485 ise düşük ve orta miktarda verinin uzun mesafelere, birden fazla saha cihazından ve parazitli ortamlardan taşınması için uygun bir seçenektir.

Fabrika ve makine ağlarında Ethernet ile RS485 birlikte kullanılabilir. Sera ve geniş depolarda saha cihazları RS485 üzerinden toplanırken ana kontrol panosu Ethernet ile merkezi sisteme bağlanabilir. Wi-Fi ise hareketli cihazlar, geçici bağlantılar ve kritik olmayan uzaktan erişim işlemleri için yardımcı kanal olarak konumlandırılabilir.

Bağlantı standardı kadar kullanılan protokol, kablo topolojisi, sonlandırma, izolasyon, topraklama ve bağlantı kesildiğinde uygulanacak kontrol mantığı da sistem güvenilirliğini belirler.
