USB Type-C Erkek PCB Lehimlenebilir Soket 4 Pin
USB Type-C erkek PCB lehimlenebilir soket, güç ve veri hatlarına kolay bağlantı yapılmasını sağlayan kompakt bir erkek konnektördür. PCB üzerindeki 4 lehim pedi üzerinden VBUS, GND, D+ ve D− hatlarına erişilebilir. Kablo onarımı, özel USB bağlantıları ve elektronik prototip çalışmalarında kullanılabilir.
11,44 ₺
Stok Kodu
sk2037
Fiyat
0,20 USD + KDV
Havale
11,10 TL
(%3,00 havale indirimi)
USB Type-C Erkek PCB Lehimlenebilir Soket 4 Pin

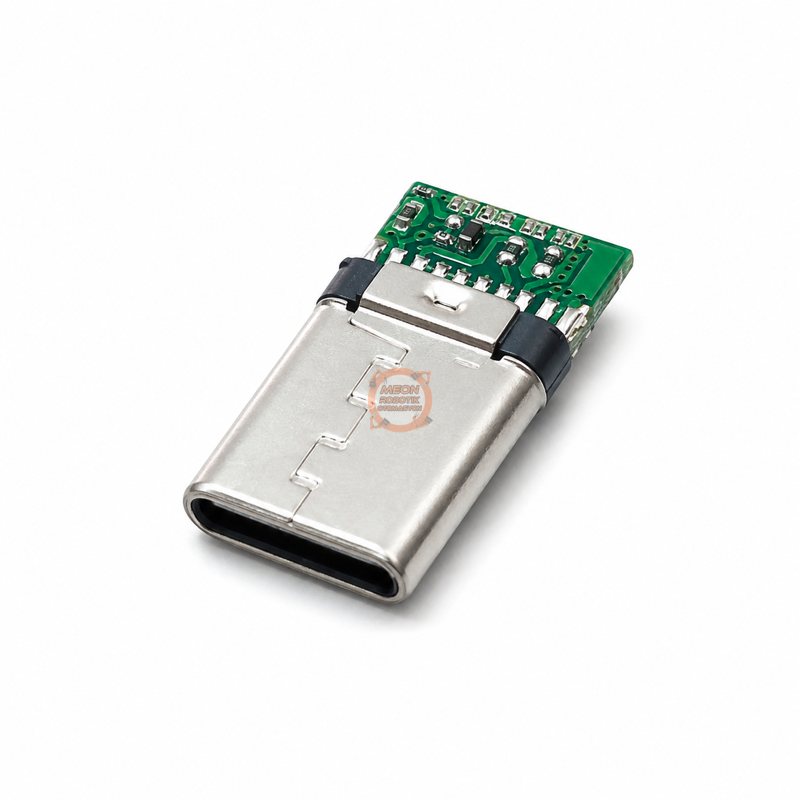

USB Type-C erkek PCB lehimlenebilir soket, VBUS, GND, D+ ve D− hatlarını dört lehim pedi üzerinden erişilebilir hale getiren kompakt bir konnektördür. İnce Type-C kontaklarına doğrudan kablo lehimlemek yerine PCB üzerindeki pedler sayesinde bağlantı işlemini kolaylaştırır. Kablo onarımı, özel USB bağlantıları, test düzenekleri ve elektronik prototip geliştirme çalışmalarında kullanılabilir.
PCB kartlı yapısı sayesinde kablo veya devre bağlantıları doğrudan geniş lehim pedlerine yapılabilir. USB Type-C erkek konnektör yapısı ile uygun Type-C dişi bağlantı noktalarına takılarak güç ve USB 2.0 veri hatlarının aktarılmasında kullanılabilir.
Kart üzerinde G, D+, D− ve U olarak işaretlenmiş dört ana bağlantı pedi bulunur. D+ ve D− pedleri USB 2.0 veri hatlarını, U ve G pedleri ise besleme bağlantısını sağlar.
Öne Çıkan Özellikler
- USB Type-C erkek konnektör yapısı
- PCB üzerinde 4 adet lehim bağlantı pedi
- VBUS, GND, D+ ve D− bağlantıları
- USB 2.0 veri hatlarına erişim
- Kablo lehimlemeyi kolaylaştıran PCB kartlı yapı
- Kompakt tasarım
- Type-C konnektörün ters yönde takılabilen fiziksel yapısı
Kullanım Alanları
- USB Type-C kablo onarımı ve özel kablo yapımı
- Güç ve veri bağlantısı gerektiren elektronik projeler
- USB bağlantı test düzenekleri
- Prototip geliştirme çalışmaları
- Özel elektronik aparat ve bağlantı uçları
- DIY elektronik uygulamaları
Teknik Özellikler
| Özellik |
Değer |
|---|---|
| Konnektör tipi | USB Type-C |
| Konnektör yapısı | Erkek |
| Bağlantı yöntemi | PCB üzerinden lehimleme |
| Lehim pedi sayısı | 4 |
| Bağlantı hatları | VBUS, GND, D+, D− |
| Veri hatları | USB 2.0 D+ / D− |
| Boyutlar | 15,5 × 8,5 × 3 mm |
Elektriksel ve Bağlantı Bilgileri
| PCB İşareti |
İşlev |
Açıklama |
|---|---|---|
| U | VBUS | Pozitif USB besleme hattı |
| D− | Data− | USB 2.0 negatif veri hattı |
| D+ | Data+ | USB 2.0 pozitif veri hattı |
| G | GND | Toprak / negatif besleme hattı |

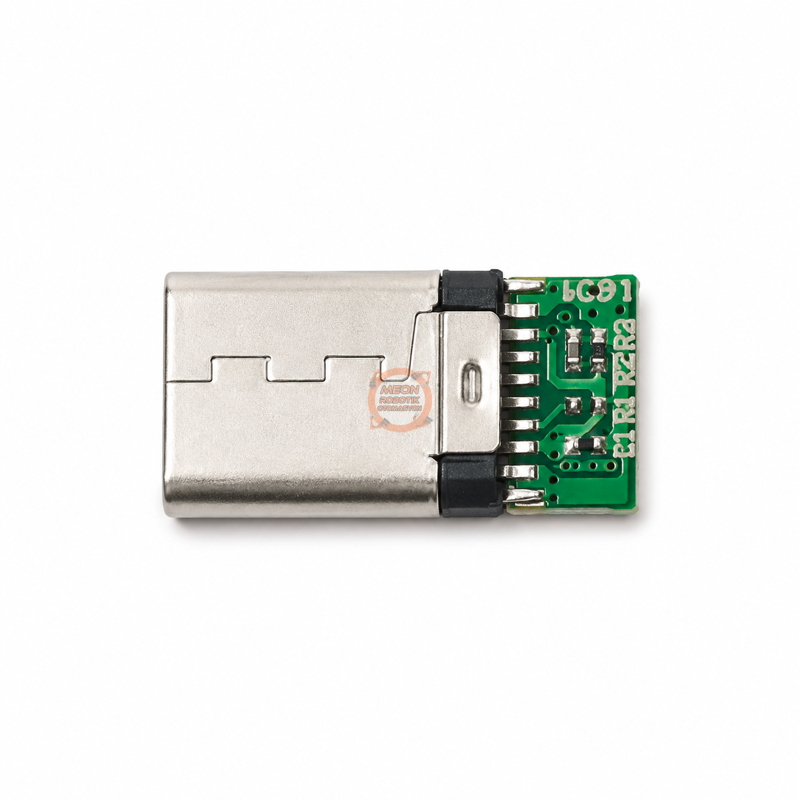

Kartın diğer yüzünde bulunan C1, R1, R2 ve R3 ifadeleri PCB üzerindeki komponent referans işaretleridir ve harici bağlantı pedleri değildir.
Boyutlar ve Uyumluluk

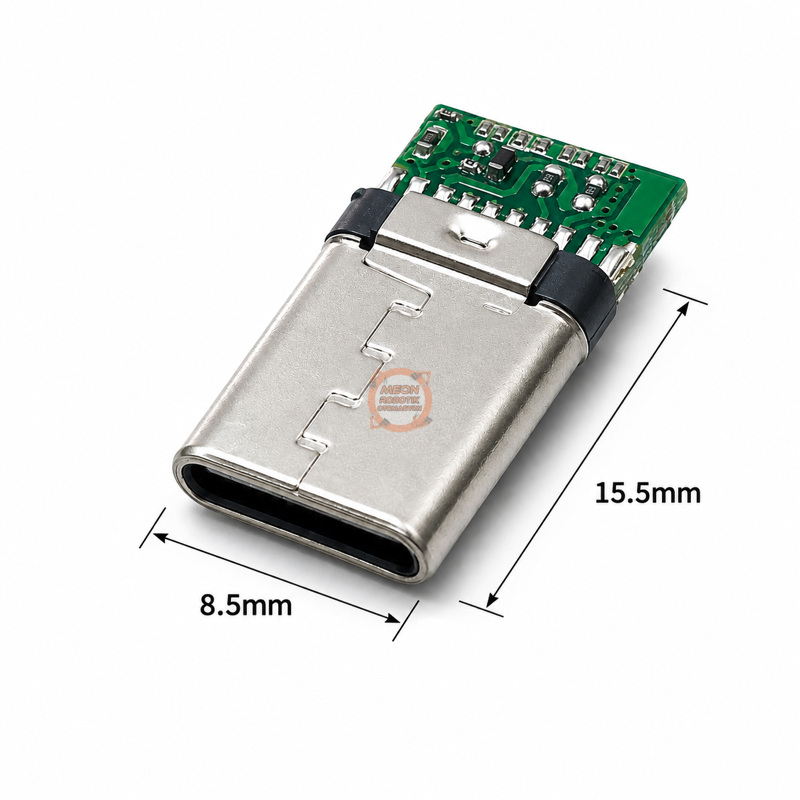

Ürünün toplam ölçüsü 15,5 × 8,5 × 3 mm'dir. Kompakt PCB yapısı sayesinde kablo uçları, özel bağlantı aparatları ve dar alanlı elektronik uygulamalarda kullanılabilir.
Ürün VBUS, GND, D+ ve D− hatlarını dışarı çıkarır. USB 3.x SuperSpeed TX/RX hatları için harici bağlantı pedi bulunmadığından veri bağlantısı USB 2.0 D+ / D− hatları üzerinden gerçekleştirilir.
Paket İçeriği
- 1 Adet USB Type-C Erkek PCB Lehimlenebilir Soket 4 Pin
