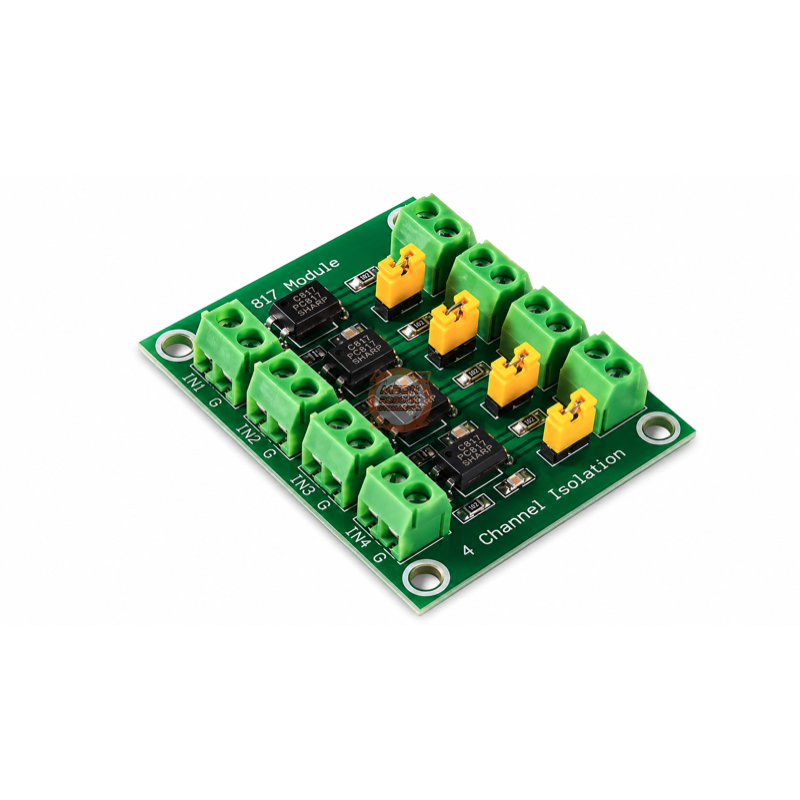

Optokuplör Modülü 4 Kanal PC817 3.6-30V – Sinyal İzolasyonu

Optokuplör modülü, kontrol devresi ile saha ekipmanları arasında fotoelektrik izolasyon sağlayarak elektriksel parazitlerin ve gerilim farklılıklarının kontrol kartına ulaşma riskini azaltır. Üzerinde bulunan dört adet PC817 optokuplör sayesinde dört farklı sinyal aynı anda kontrol edilebilir.

PC817 tabanlı kartın giriş tarafı 3.6-24V DC sinyalleri algılayacak, çıkış tarafı ise 3.6-30V DC gerilim seviyelerinde çalışacak şekilde tasarlanmıştır. Böylece 5V, 12V veya 24V seviyesindeki sensör ve otomasyon sinyalleri mikrodenetleyici, PLC veya diğer kontrol sistemlerine daha güvenli şekilde aktarılabilir. Kartın belirtilen maksimum çıkış akımı kanal başına 10 mA’dır.

Dört kanallı optokuplör modülü üzerinde bulunan jumper başlıkları, çıkışın yüksek seviye veya düşük seviye mantığına uygun biçimde yapılandırılmasını sağlar. Giriş kanalları ortak GND hattını kullanırken çıkış terminalleri birbirinden bağımsızdır. Bu yapı, aynı kart üzerinde farklı gerilim seviyelerine sahip birden fazla sinyalin kontrol edilmesine imkân verir.

Optokuplör modülü, girişindeki elektrik sinyalini dahili kızılötesi LED ve fototransistör aracılığıyla ışık üzerinden çıkış tarafına aktaran izolasyon kartıdır. Giriş ve çıkış devreleri arasında doğrudan iletken bağlantı bulunmadığı için kontrol devresinin gürültüden ve gerilim farklarından etkilenmesini azaltmaya yardımcı olur.

Bu optokuplör modülü, dört bağımsız PC817 kanalı sayesinde sensör, PLC ve mikrodenetleyici sinyallerinin eş zamanlı olarak aktarılmasını sağlar. PC817 entegresi fototransistör çıkışlıdır; kartın çıkışı motor veya yüksek akımlı yük beslemek yerine MOSFET, transistör ya da uygun bir sürücü devresini tetiklemek için kullanılmalıdır.

Kullanım Alanları

• Arduino ve mikrodenetleyici projeleri
• PLC giriş ve çıkış uygulamaları
• Robotik kontrol sistemleri
• Endüstriyel otomasyon panoları
• Sensör sinyali izolasyonu
• Gerilim seviyesi dönüştürme devreleri
• MOSFET ve transistör sürücü devreleri
• Elektronik devre ve DIY projeleri

Öne Çıkan Özellikler

• Dört adet bağımsız PC817 izolasyon kanalı
• Giriş ve çıkış arasında fotoelektrik izolasyon
• 3.6-24V DC giriş sinyali desteği
• 3.6-30V DC çıkış gerilim aralığı
• Jumper ile yüksek veya düşük seviye çıkış seçimi
• Elektriksel parazitlere karşı yüksek dayanım
• Farklı gerilim seviyeleri arasında sinyal aktarımı
• Vidalı klemensli bağlantı yapısı

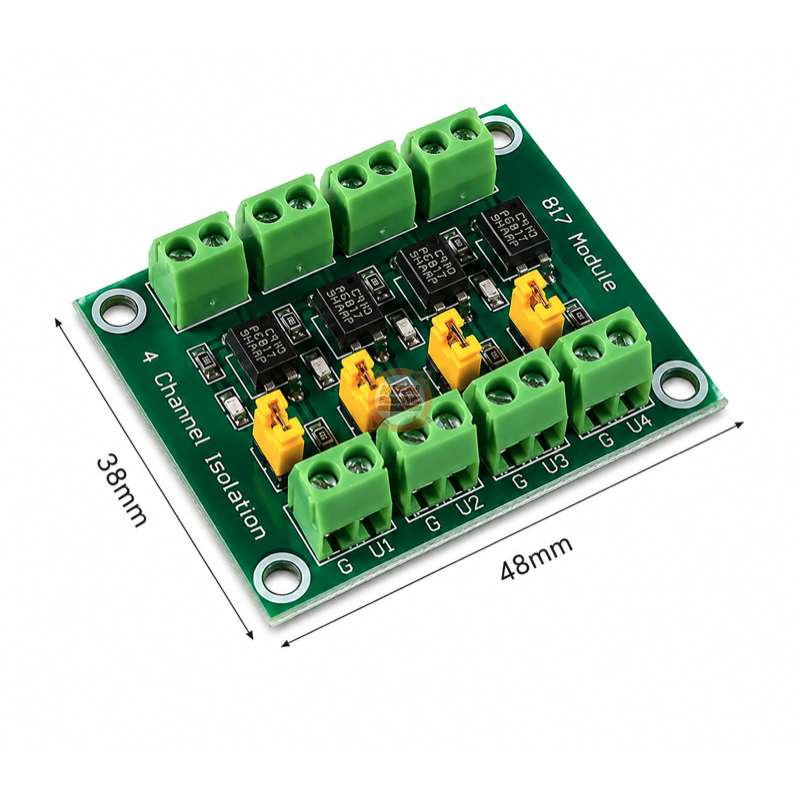

• Kompakt 48 x 38 mm kart boyutu

Bu optokuplör modülü için önerilen darbeli sinyal frekansı 4 kHz veya daha düşüktür. PC817 entegresinin anahtarlama karakteristiği devre yüküne ve bağlantı koşullarına göre değiştiğinden yüksek hızlı PWM, seri haberleşme veya 4 kHz üzerindeki darbeli sinyallerde kullanılması tavsiye edilmez.

Çıkış akımı maksimum 10 mA ile sınırlı olduğundan motor, solenoid veya standart röle bobinleri doğrudan bağlanmamalıdır. Röle kontrolünde uygun bir transistör veya MOSFET sürücü ile ters gerilim koruma diyodu kullanılmalıdır. 3.3V mikrodenetleyiciler için doğrudan uyumluluk garanti edilmemelidir; kartın belirtilen giriş aralığı 3.6V DC’den başlamaktadır.

Teknik Özellikler

Kartın giriş, çıkış, akım ve boyut değerleri aynı yapıdaki dört kanallı PC817 modülünün ürün teknik bilgileriyle uyumludur.

Paket İçeriği

• 1 Adet PC817 4 Kanal Optokuplör Modülü
• Jumper başlıkları modül üzerinde takılıdır
