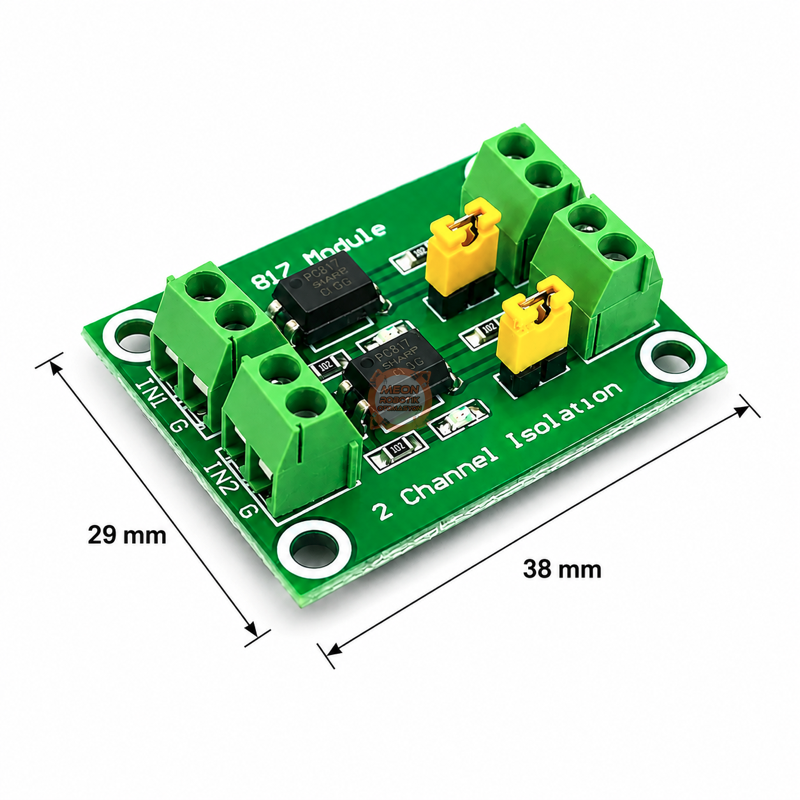

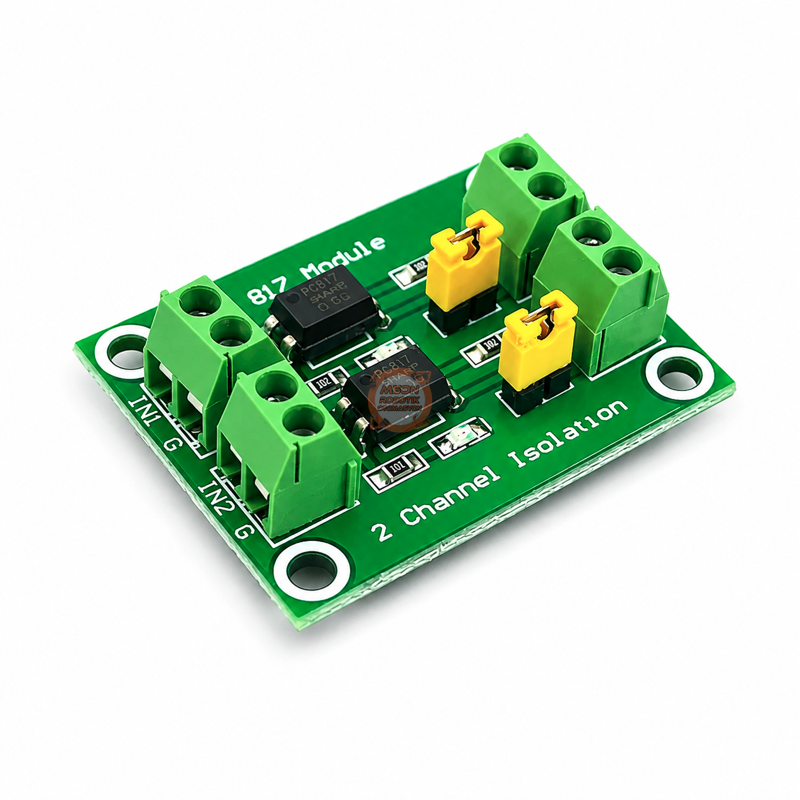

Optokuplör Modülü 2 Kanal PC817 3.6-30V – Sinyal İzolasyonu

Optokuplör modülü, kontrol devresi ile sinyal kaynağı arasında fotoelektrik izolasyon sağlayarak gerilim farklılıklarından ve elektriksel parazitlerden kaynaklanabilecek sorunları azaltır. Üzerinde bulunan iki bağımsız PC817 optokuplör sayesinde iki farklı sinyal aynı anda ve birbirinden bağımsız olarak kontrol edilebilir.

PC817 tabanlı kart, 3.6-24V arasındaki giriş sinyallerini algılayabilir ve çıkış tarafında 3.6-30V gerilim seviyeleriyle çalışabilir. Böylece 5V, 12V veya 24V seviyesindeki endüstriyel sinyallerin mikrodenetleyici ve kontrol kartlarına daha güvenli şekilde aktarılmasına yardımcı olur.

Optokuplör modülü, elektrik sinyalini dahili LED ve fototransistör üzerinden ışık yardımıyla aktaran iki kanallı bir izolasyon kartıdır. Giriş ve çıkış devrelerinin doğrudan elektriksel olarak birbirine bağlanmasını önleyerek kontrol sisteminin korunmasına yardımcı olur.

Kart üzerindeki jumper bağlantıları kullanılarak çıkış sinyali yüksek seviye veya düşük seviye çalışmaya uygun şekilde yapılandırılabilir. Her kanal bağımsız olduğu için farklı gerilim seviyelerindeki iki ayrı sinyal aynı kart üzerinden kontrol edilebilir.

Kullanım Alanları

• Arduino ve mikrodenetleyici projeleri
• PLC giriş ve çıkış uygulamaları
• Robotik kontrol sistemleri
• Endüstriyel otomasyon panoları
• Gerilim seviye dönüştürme devreleri
• Sensör sinyali izolasyonu
• MOSFET ve transistor sürücü devreleri
• Elektronik devre ve DIY projeleri

Öne Çıkan Özellikler

• İki bağımsız PC817 izolasyon kanalı
• Giriş ve çıkış arasında fotoelektrik izolasyon
• Yüksek ve düşük seviye çıkış seçimi
• Elektriksel parazitlere karşı koruma
• Farklı gerilim seviyeleri arasında sinyal aktarımı
• Klemensli bağlantı yapısı
• Maksimum 4 kHz anahtarlama frekansı

Yüksek hızlı PWM, haberleşme veya 4 kHz üzerindeki darbeli sinyaller için bu optokuplör modülü uygun değildir. Çıkış akımı sınırlı olduğundan röle, motor veya yüksek akım çeken yükler doğrudan bağlanmamalı; gerektiğinde ek transistor ya da MOSFET sürücü kullanılmalıdır.

Teknik Özellikler

Paket İçeriği

• 1 Adet PC817 2 Kanal Optokuplör Modülü
• Jumperlar modül üzerinde takılıdır
