NodeMCU ESP8266 0.96 İnç OLED WiFi Geliştirme Modülü Type-C

NodeMCU ESP8266 0.96 Inch OLED WiFi Geliştirme Modülü, ESP8266 WiFi mikrodenetleyicisini dahili 128x64 OLED ekran ve Type-C USB bağlantısı ile bir araya getiren pratik bir IoT geliştirme kartıdır. Harici ekran bağlantısı yapmadan sensör verisi, ağ durumu, IP adresi, sayaç, menü veya sistem bilgisi göstermek isteyen projeler için hızlı ve düzenli bir başlangıç sağlar.

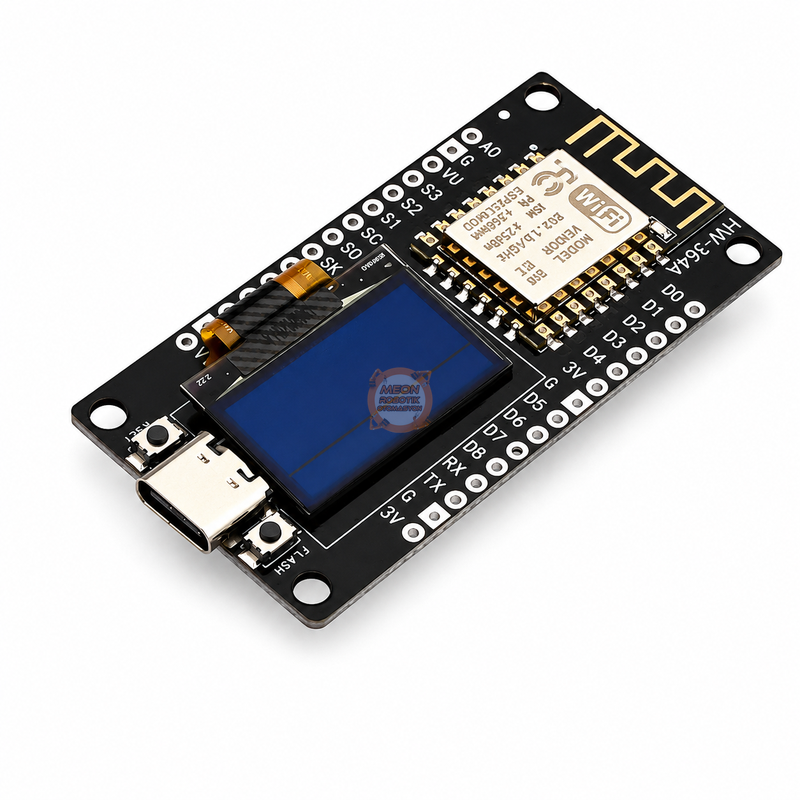

Kart üzerinde ESP8266 tabanlı WiFi bağlantısı, CH340 USB-Serial dönüştürücü, FLASH ve RESET butonları, 0.96 inç SSD1306 OLED ekran ve NodeMCU pin dizilimi bulunur. Arduino IDE ve MicroPython ile programlanabilir; eğitim, prototip, kablosuz sensör ve küçük gösterge paneli projelerinde kullanıma uygundur.

Öne Çıkan Özellikler

• ESP8266 WiFi tabanlı NodeMCU geliştirme kartı
• Dahili 0.96 inç 128x64 OLED ekran
• SSD1306 sürücü entegresi ve I2C haberleşme yapısı
• Type-C USB üzerinden programlama ve güç bağlantısı
• CH340 USB-Serial dönüştürücü
• 4 MB Flash bellek, 80 MHz ESP8266 işlemci
• Arduino IDE ve MicroPython ile programlanabilir
• WiFi üzerinden web server, MQTT, Blynk, Home Assistant ve IoT projelerine uygun
• Dahili ekran sayesinde ek kablo ve breadboard karmaşasını azaltır

Teknik Özellikler

OLED Ekran Özellikleri

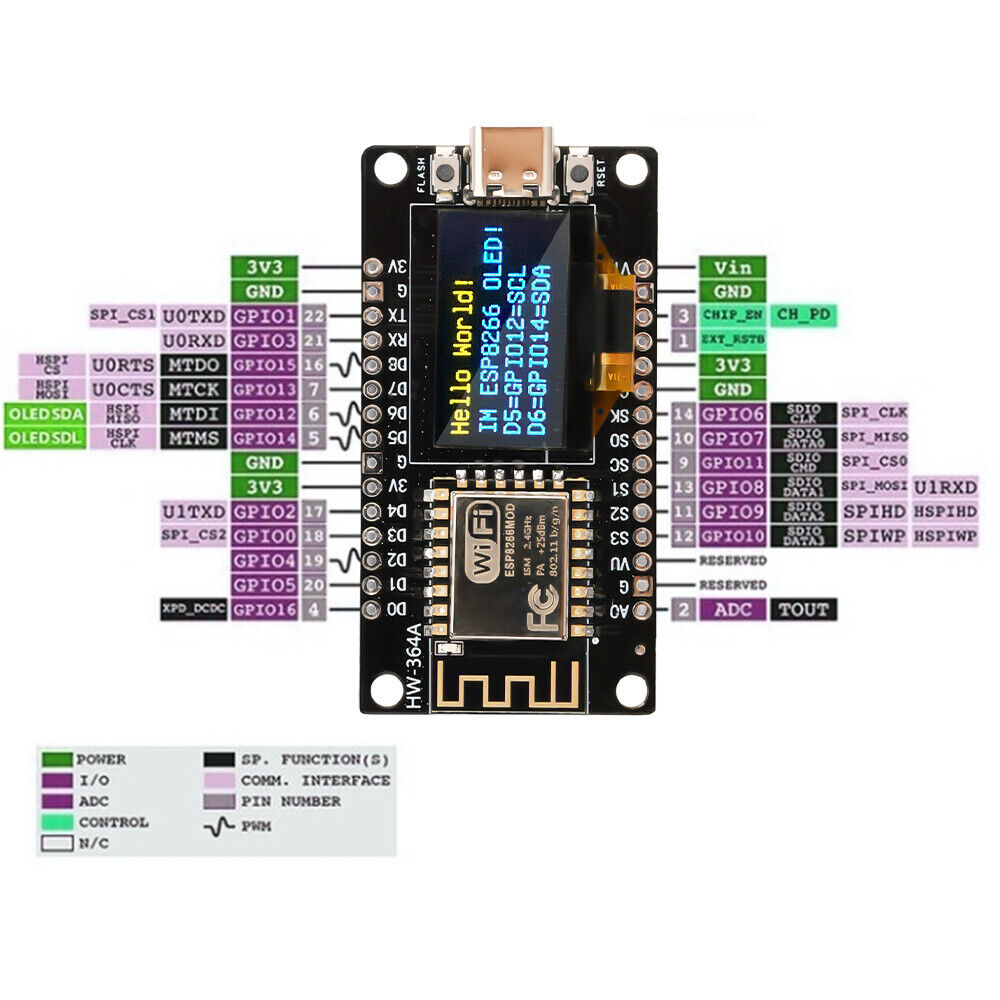

Pinout ve Bağlantı Notları

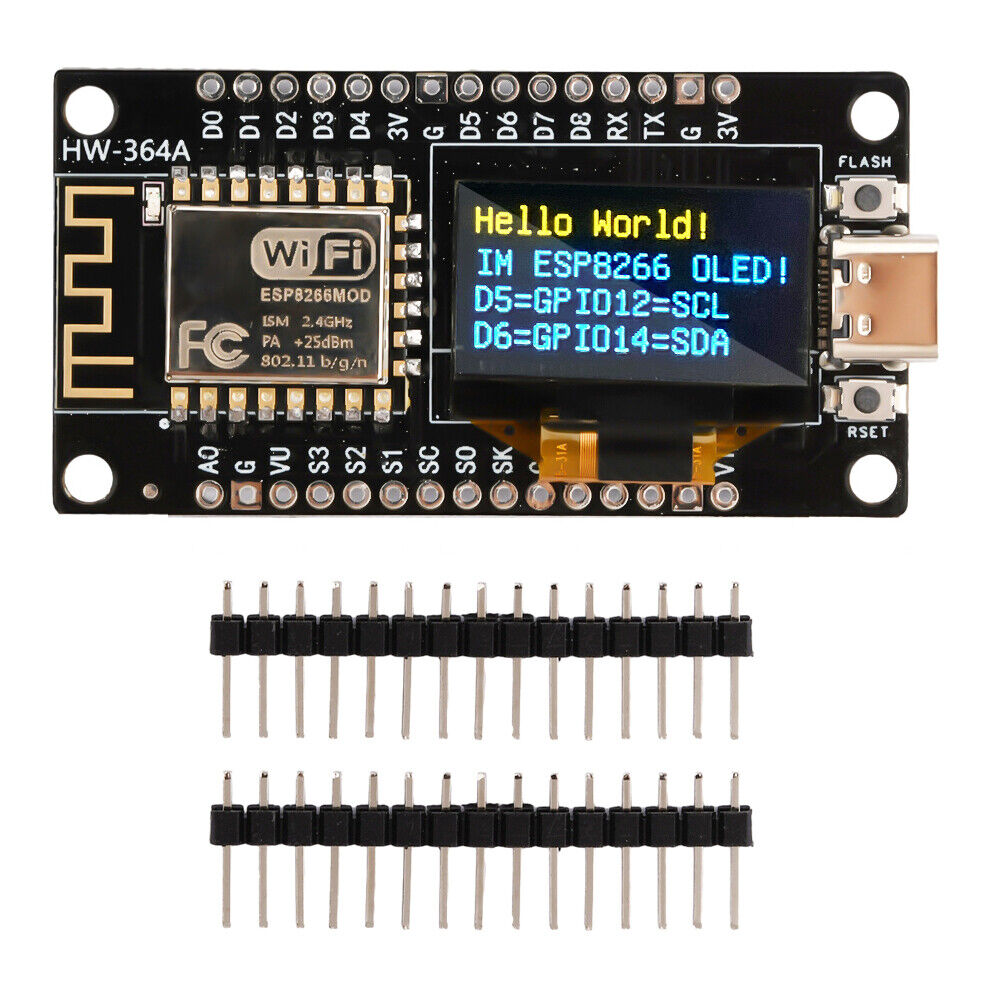

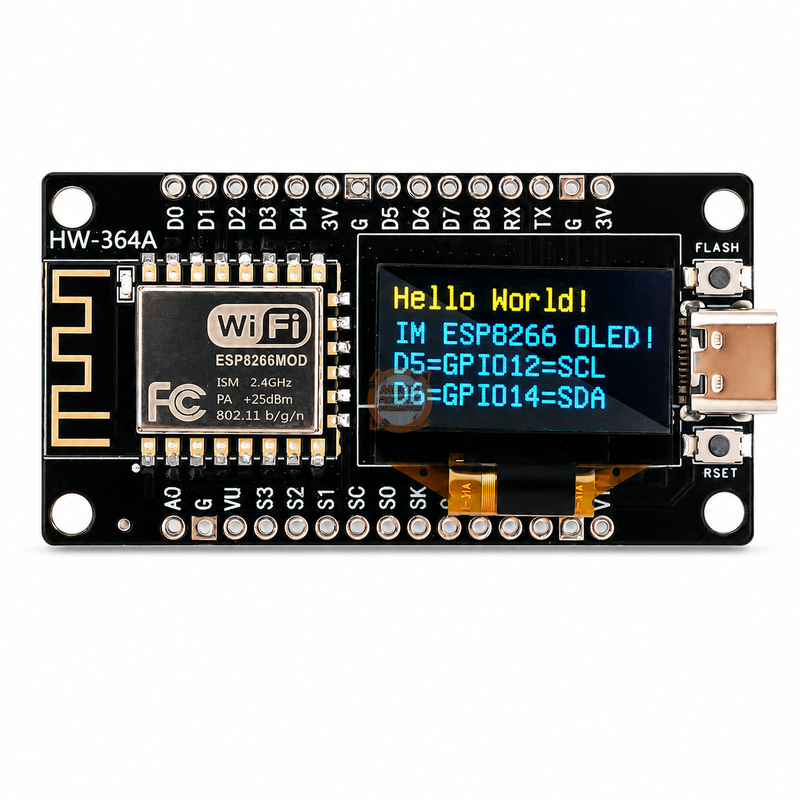

Dahili OLED ekran I2C hattı üzerinden ESP8266'ya bağlıdır. Bu kartta OLED ekran için SDA hattı D6/GPIO14, SCL hattı ise D5/GPIO12 olarak kullanılmalıdır. Harici I2C sensör bağlanacaksa aynı hatta paralel bağlanabilir; ancak adres çakışması olmamasına dikkat edilmelidir.

ESP8266 GPIO pinleri 3.3V lojik seviyesinde çalışır. 5V sensör veya röle kartları kullanılacaksa seviye uyumu kontrol edilmelidir. A0 analog girişi tek kanallıdır; birden fazla analog sensör için harici ADC modülü tercih edilebilir.

Arduino IDE Kurulum Ayarları

Arduino IDE ile programlamak için ESP8266 kart paketinin kurulması gerekir. Kart yöneticisi URL alanına ESP8266 paket adresi eklenir ve kart olarak genellikle NodeMCU 1.0 (ESP-12E Module) seçilir. Bilgisayar kartı görmüyorsa CH340 sürücüsünün kurulması gerekebilir.

Additional Boards Manager URL:
http://arduino.esp8266.com/stable/package_esp8266com_index.json

Board:
NodeMCU 1.0 (ESP-12E Module)

OLED Library:
Adafruit SSD1306 + Adafruit GFX

Kod Örneği: OLED Hello World

#include
#include
#include

#define SCREEN_WIDTH 128
#define SCREEN_HEIGHT 64
#define OLED_RESET -1
#define OLED_ADDR 0x3C

Adafruit_SSD1306 display(SCREEN_WIDTH, SCREEN_HEIGHT, &Wire, OLED_RESET);

void setup() {
  Wire.begin(14, 12); // SDA: D6/GPIO14, SCL: D5/GPIO12
  display.begin(SSD1306_SWITCHCAPVCC, OLED_ADDR);

  display.clearDisplay();
  display.setTextSize(1);
  display.setTextColor(SSD1306_WHITE);
  display.setCursor(0, 0);
  display.println("NodeMCU ESP8266");
  display.println("OLED Hazir");
  display.display();
}

void loop() {
}

Kod Örneği: WiFi Bilgisini OLED Ekranda Gösterme

#include

const char* ssid = "WiFi_Adi";
const char* password = "WiFi_Sifresi";

void setup() {
  Serial.begin(115200);
  WiFi.begin(ssid, password);

  while (WiFi.status() != WL_CONNECTED) {
    delay(500);
    Serial.print(".");
  }

  Serial.println(WiFi.localIP());
}

void loop() {
}

Örnek Proje Fikirleri

• OLED ekranlı WiFi sıcaklık ve nem takip cihazı
• IP adresi ve ağ durumu gösteren mini web server
• MQTT ile Home Assistant uyumlu oda sensörü
• Blynk veya benzeri platformlarla uzaktan izleme paneli
• NTP saat ve tarih göstergesi
• WiFi sinyal gücü ölçer ve ağ tarama cihazı
• Butonlu menü sistemi ve küçük IoT kontrol paneli

Kullanımda Dikkat Edilecek Noktalar

• USB bağlantısı için data aktarımı destekleyen Type-C kablo kullanılmalıdır.
• Bilgisayar kartı görmüyorsa CH340 sürücüsü kurulmalıdır.
• Dahili OLED için I2C pinleri D6/GPIO14 SDA ve D5/GPIO12 SCL olarak tanımlanmalıdır.
• OLED adresi genellikle 0x3C olsa da bazı kartlarda 0x3D olabilir.
• GPIO pinleri 3.3V seviyesinde çalışır; pinlere doğrudan 5V uygulanmamalıdır.
• OLED ekran cam yapıda olduğu için montaj ve taşıma sırasında mekanik darbelerden korunmalıdır.
• Vin üzerinden harici besleme yapılacaksa gerilim aralığı ve regülatör ısınması kontrol edilmelidir.

Kaynak Bilgisi

Bu ürün açıklaması ESP8266 NodeMCU Type-C 0.96 inch OLED kart dokümantasyonu, SSD1306 OLED kullanım bilgileri ve ESP8266 Arduino IDE geliştirme notları temel alınarak Türkçe e-ticaret ürün sayfası formatında hazırlanmıştır.
