Nema34 8.5 Nm Enkoderli Kapalı Çevrim Step Motor/Hibrit Servo (EC86-85)
Nema34 8.5 Nm enkoderli kapalı çevrim step motor (EC86-85), 1000 PPR encoder geri beslemesi sayesinde adım kaybını önler, yüksek tork ve hassas konumlandırma gerektiren CNC ve otomasyon uygulamaları için kararlı ve verimli bir hibrit servo çözümü sunar.
%35
5.948,69 ₺
3.866,65 ₺
Stok Kodu
sk1651
Fiyat
114,00 USD + KDV
Havale
3.750,65 TL
(%3,00 havale indirimi)

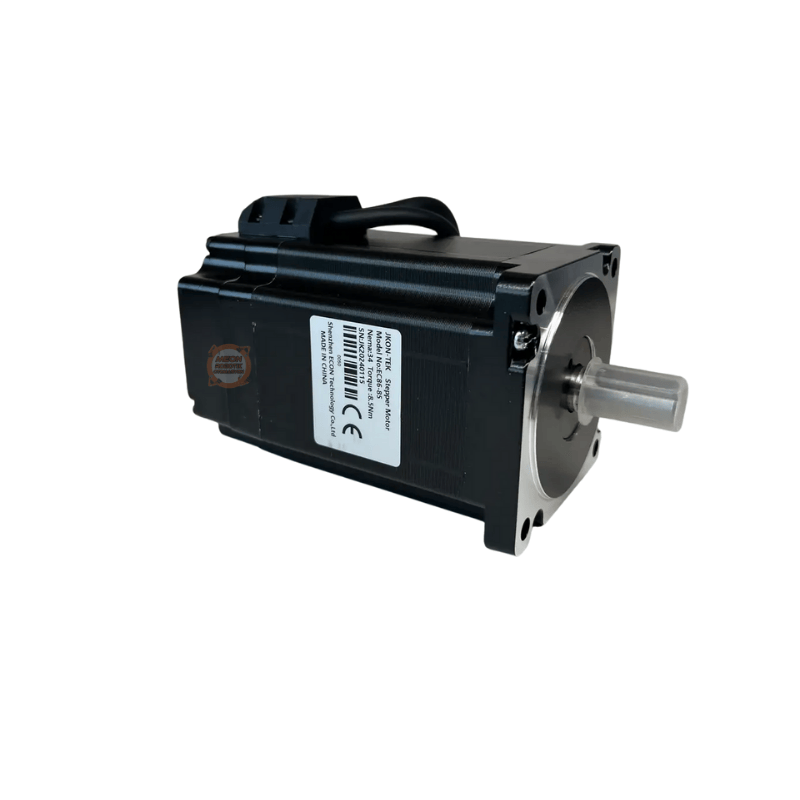

Nema34 8.5 Nm Enkoderli Kapalı Çevrim Step Motor / Hibrit Servo – EC86-85
Nema34 86 flanş 8.5 Nm enkoderli kapalı çevrim step motor (Hybrid Servo Motor), yüksek tork, hassas konumlandırma ve güvenilir geri besleme gerektiren endüstriyel uygulamalar için geliştirilmiştir. EC Serisi hibrit servo motorlar, klasik açık çevrim step motorlara kıyasla daha kararlı, verimli ve hatasız bir çalışma sunar.
Dahili 1000 PPR encoder sayesinde motor pozisyonu ve hızı gerçek zamanlı olarak izlenir, adım kayıpları otomatik olarak telafi edilir. Bu sayede CNC makineleri, robotik sistemler ve ağır yük uygulamalarında maksimum performans elde edilir.
Kapalı Çevrim (Enkoderli) Hibrit Servo Teknolojisi
Kapalı çevrim step motorlar, step motorun sadeliğini servo sistemlerin geri besleme avantajlarıyla birleştirir.
Öne çıkan avantajlar:
-
Geri besleme kontrolü: Encoder sayesinde anlık pozisyon ve hız takibi
-
Yüksek hassasiyet: Adım kaybı minimum, konumlama doğruluğu maksimum
-
Akıllı güç yönetimi: Yüke göre otomatik akım ayarlaması
-
Daha düşük ısınma: Verimli çalışma ile uzun motor ömrü
-
Endüstriyel kararlılık: Değişken yüklerde stabil tork üretimi
EC Serisi motorlar, uzun süreli ve yoğun çalışma gerektiren sistemler için özel olarak tasarlanmıştır.
Teknik Özellikler
| Özellik | Değer |
|---|---|
| Gövde Ölçüsü | NEMA 34 (86 × 86 mm) |
| Faz Sayısı | 2 |
| Step Açısı | 1.8° ±5% |
| Nominal Akım | 6A |
| Nominal Voltaj | 3.2V |
| Güç | 20W |
| Direnç | 0.75Ω ±10% |
| Endüktans | 6.2 mH ±20% |
| Tutma Torku | 8.7 Nm |
| Rotor Ataleti | 4000 |
| Encoder | 1000 PPR – Kapalı Çevrim |
| İzolasyon Sınıfı | B |
| İzolasyon Direnci | ≥100MΩ (500VDC) |
| Motor Mili Çapı | 14 mm |
| Kablo Uzunluğu | 3 Metre (enkoder + güç) |
| Gövde Boyutu | 86x86mm (NEMA34) |
| Hassasiyet | ±5%(tam kapasite adımlama, yüksüz) |
| Çalışma Sıcaklığı | 85℃ MAX |
| Ortam Sıcaklığı | -25℃~+55℃ |
| İzolasyon Direnci | 100MΩmin 500VDC |
| Dayanıklılık | Bir dakika için 500VAC |
| Dairesel Hata | 0.02 Max(450g-yük) |
| Eksenel Hata | 0.08 Max(450g-yük) |

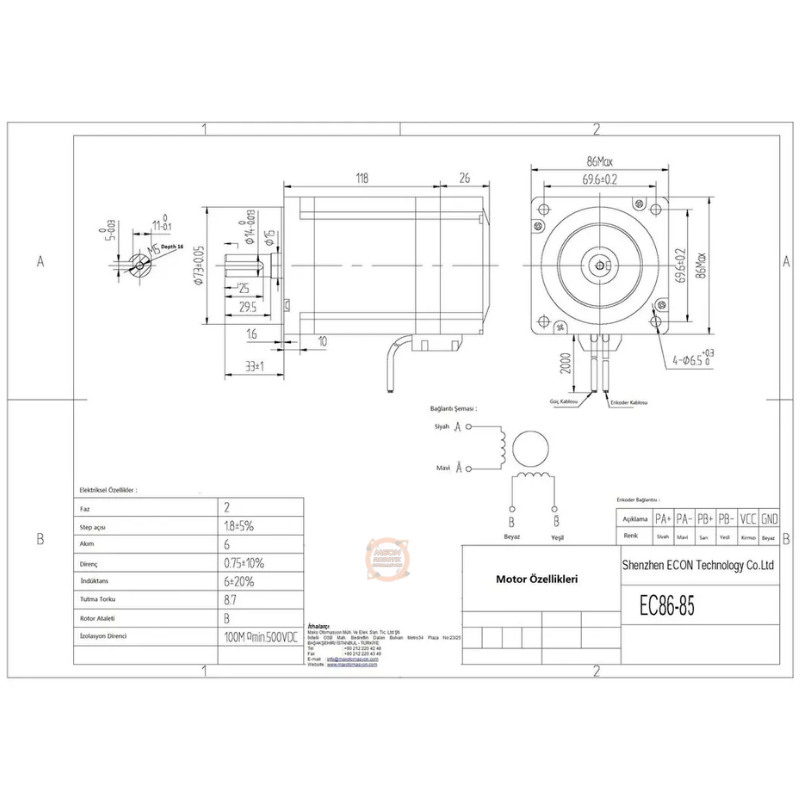

Mekanik ve Elektriksel Yapı
-
86 mm Nema34 flanş gövde ile yüksek rijitlik
-
Endüstriyel standartlara uygun 14 mm motor mili
-
CNC ve otomasyon sistemlerine kolay entegrasyon
-
Hibrit servo sürücülerle tam uyumlu çalışma
Kullanım Alanları
-
CNC router ve freze makineleri
-
Lazer / plazma kesim sistemleri
-
Endüstriyel otomasyon hatları
-
Robotik kollar ve lineer eksen sistemleri
-
Yüksek tork gerektiren hassas pozisyonlama uygulamaları
Neden EC86-85 Enkoderli Step Motor?
✔ Açık çevrim motorlara göre daha hassas ve güvenilir
✔ Servo sistemlere kıyasla daha ekonomik çözüm
✔ Yük değişimlerinde adım kaybı olmadan çalışma
✔ Uzun ömürlü, düşük bakım gereksinimi
✔ Profesyonel ve endüstriyel projeler için ideal yapı
--
Uyumlu Enkoderli Step Motor Sürücüleri
Bu Nema34 8.5 Nm Enkoderli Kapalı Çevrim Step Motor (EC86-85), aşağıdaki enkoder destekli hibrit servo sürücüler ile tam uyumludur.
EC808D – 8A Enkoderli Step Motor Sürücüsü (Hibrit Servo)
• DC besleme destekli
• Enkoder geri beslemeli kapalı çevrim kontrol
• CNC ve otomasyon uygulamaları için ideal
Ürünü İncele →
EC808AH – 8A Enkoderli Step Motor Sürücüsü (DC / AC Besleme – Fanlı Kasa)
• DC ve AC besleme desteği
• Yüksek performanslı hibrit servo kontrol
• Fanlı metal kasa ile uzun süreli stabil çalışma
Ürünü İncele →
Not: Enkoderli kapalı çevrim motorlardan tam verim alınabilmesi için mutlaka encoder destekli sürücü kullanılması önerilir.
--
EC808D – 8A Enkoderli Step Motor Sürücüsü (Hibrit Servo)
• DC besleme destekli
• Enkoder geri beslemeli kapalı çevrim kontrol
• CNC ve otomasyon uygulamaları için ideal
Ürünü İncele →
EC808AH – 8A Enkoderli Step Motor Sürücüsü (DC / AC Besleme – Fanlı Kasa)
• DC ve AC besleme desteği
• Yüksek performanslı hibrit servo kontrol
• Fanlı metal kasa ile uzun süreli stabil çalışma
Ürünü İncele →
Not: Enkoderli kapalı çevrim motorlardan tam verim alınabilmesi için mutlaka encoder destekli sürücü kullanılması önerilir.
Enkoderli kapalı çevrim step motor nedir?
Enkoderli kapalı çevrim step motor, step motor ile encoder geri besleme sisteminin birleşimidir. Motorun pozisyonu ve hızı anlık olarak izlenir, adım kaybı oluşursa sistem otomatik olarak telafi eder.
Bu motor açık çevrim step motorlara göre ne avantaj sağlar?
Kapalı çevrim yapı sayesinde adım kaybı minimuma iner, yük değişimlerinde kararlılık artar, motor daha az ısınır ve daha verimli çalışır.
Servo motor yerine kullanılabilir mi?
Birçok CNC ve otomasyon uygulamasında servo motorlara ekonomik bir alternatif olarak kullanılabilir. Yüksek hassasiyet ve stabilite sunar ancak çok yüksek hız gerektiren uygulamalar için servo tercih edilmelidir.
Hangi sürücülerle uyumludur?
Nema34 uyumlu kapalı çevrim (hibrit servo) step motor sürücüleri ile kullanılmalıdır. Encoder geri beslemeyi destekleyen sürücü tercih edilmesi zorunludur.
Motor mili çapı ve kablo uzunluğu nedir?
Motor mili çapı 14 mm’dir. Ürün, encoder ve güç bağlantıları için toplam 3 metre kablo ile birlikte gönderilir.
Hangi uygulamalar için uygundur?
CNC router ve freze makineleri, lazer kesim sistemleri, robotik kollar, lineer eksenler ve yüksek tork gerektiren hassas konumlandırma uygulamaları için idealdir.
