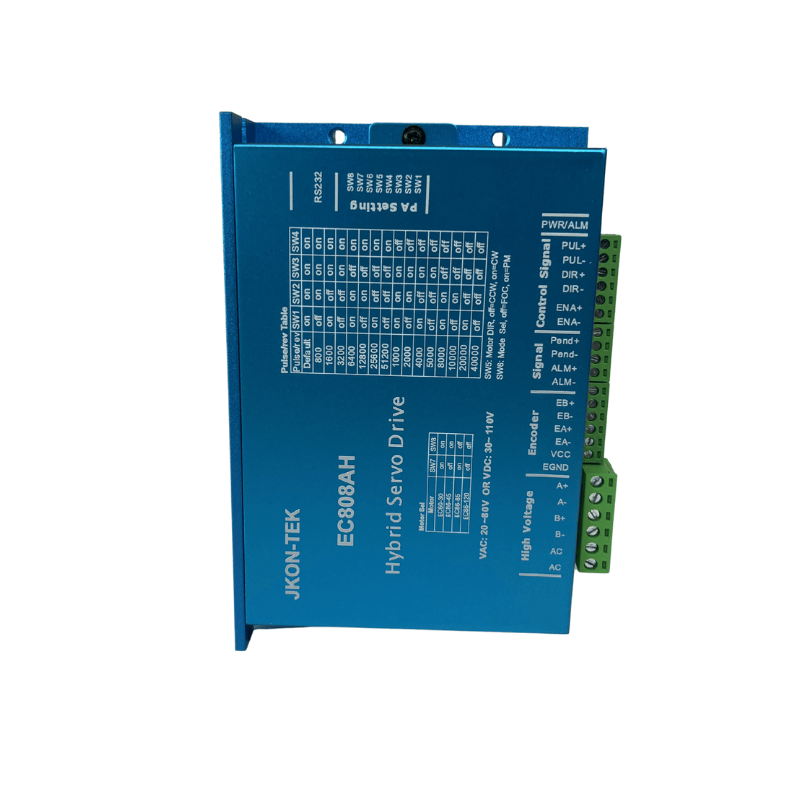

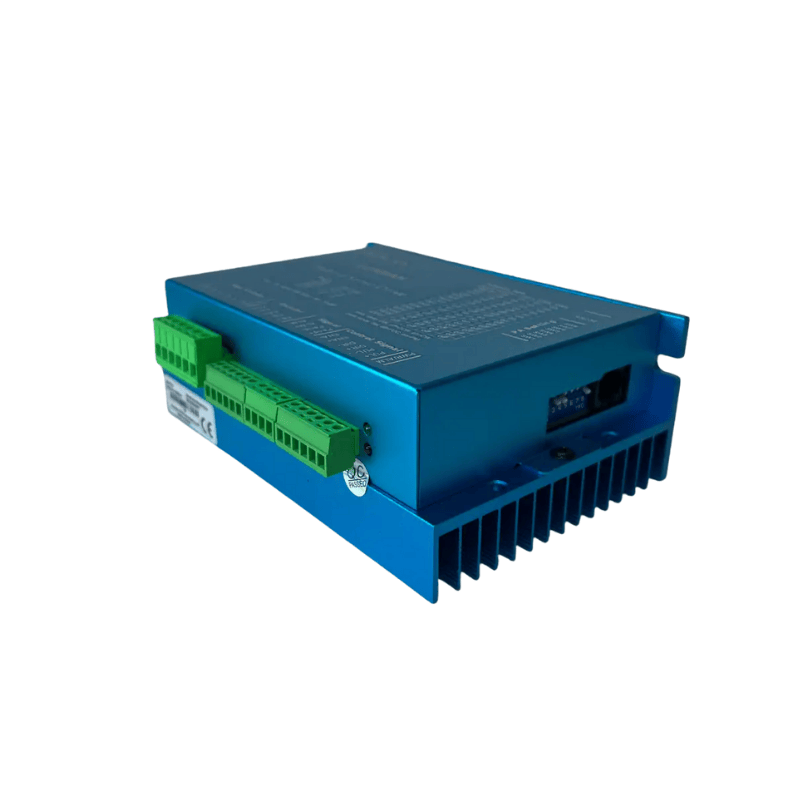

EC808AH 8A Enkoderli Step Motor Sürücü (Hibrit Servo Sürücü) | DC / AC Besleme – Fanlı Kasa

EC808AH 8A Enkoderli Step Motor Sürücü (Hibrit Servo Sürücü) | DC / AC Besleme – Fanlı Kasa

EC808AH Serisi Enkoderli Step Motor Sürücü, kapalı çevrim (closed-loop) kontrol teknolojisi ile klasik step motor sürücülerine kıyasla çok daha yüksek hassasiyet, kararlılık ve güvenilirlik sunan hibrit servo sürücü çözümüdür.
Geniş DC ve AC besleme aralığı, 500 kHz’e kadar pals giriş desteği ve gelişmiş FOC + SVPWM vektör kontrol algoritmaları sayesinde endüstriyel CNC, otomasyon ve robotik uygulamalarda üstün performans sağlar.


Geniş Besleme Aralığı – Esnek Sistem Uyumluluğu

• 24 – 110 VDC

• 20 – 80 VAC

Hem DC hem de AC besleme ile çalışabilmesi sayesinde farklı güç altyapılarına sahip makinelerde ek güç kaynağı ihtiyacını azaltır.

Yüksek Performanslı Kapalı Çevrim Kontrol

EC808AH, motor miline bağlı enkoderden aldığı geri besleme ile gerçek zamanlı pozisyon kontrolü yapar. Bu sayede:

• Adım kaçırma problemleri ortadan kalkar

• Düşük hızlarda dahi yüksek tork korunur

• Titreşim ve gürültü minimum seviyeye iner

• Motor ısınması ciddi oranda azalır

Kullanılan FOC (Field Oriented Control) ve SVPWM algoritmaları, klasik open-loop step sürücülere göre servo benzeri bir çalışma karakteristiği sunar.

Hassasiyet & Hız

• 500 kHz’e kadar pals giriş frekansı

• ±1 pulse pozisyon hata kontrol hassasiyeti

• ±2 RPM hız kontrol hassasiyeti

• Yüksüz maksimum hızlanma: 100 RPM/ms

Yüksek hızlı ve hassas hareket gerektiren uygulamalarda güvenle kullanılabilir.

Akıllı Akım Yönetimi

• 1.0 – 8.0A ayarlanabilir sürekli çıkış akımı

• Yüke göre otomatik akım ayarlama

• Gereksiz enerji tüketimini ve motor ısınmasını önler

• Sürücü ve motor ömrünü uzatır

Gelişmiş Donanım & Kontrol

• Yeni nesil floating point 32-bit MCU

• Ultra düşük titreşim ve akustik gürültü

• Tur başına pals sayısı:

  • Protuner yazılımı

  • veya DIP switch üzerinden ayarlanabilir

• RJ45 seri port ile TTL hata ayıklama (özel kablo gerektirir)

Koruma & Güvenlik

• Aşırı akım koruması

• Düşük voltaj koruması

• Aşırı voltaj koruması (92–94 VDC)

• Optik izolasyonlu alarm çıkışı

• Hata ikaz LED’i

Bu özellikler sayesinde sürücü, endüstriyel ortamlarda kararlı ve güvenli çalışır.

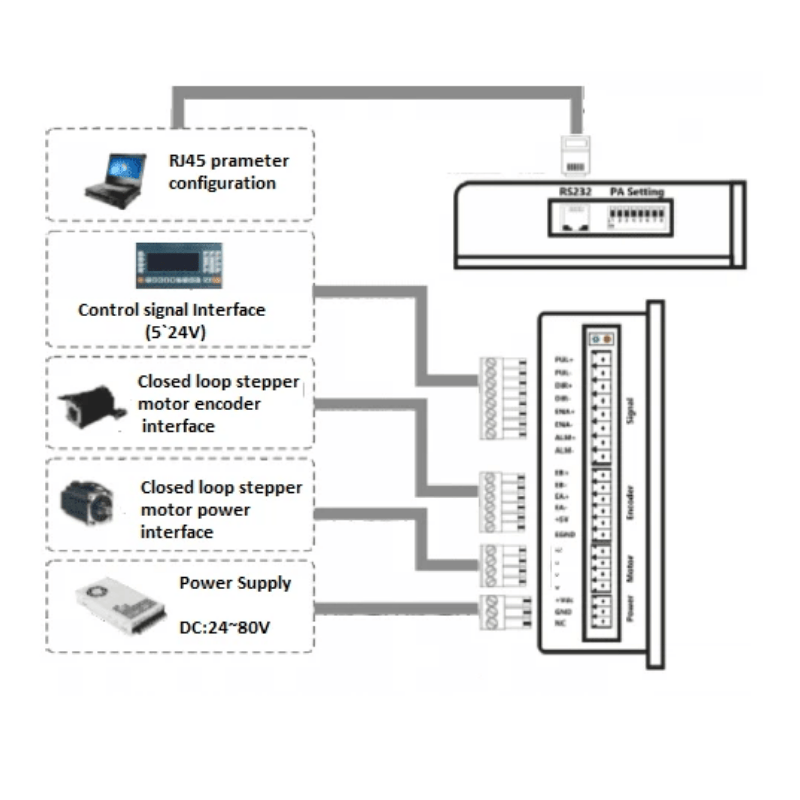

Giriş – Çıkış Uyumluluğu

• Pals / yön / çevrimdışı girişleri: 5 – 24 V uyumlu

• Dijital giriş akımı: 6 – 16 mA

• Endüstriyel PLC ve kontrol kartlarıyla doğrudan uyum

Uyumlu Motorlar

• 42 / 57 / 60 / 86 flanş

• Enkoderli kapalı çevrim step motorlar

• CNC eksen motorları

• Otomasyon ve robotik tahrik sistemleri

Tipik Kullanım Alanları

• CNC router ve freze tezgâhları

• Endüstriyel otomasyon sistemleri

• Lineer eksen ve positioning uygulamaları

• Robotik sistemler

• Paketleme ve özel makine imalatları

Teknik Özellikler (Özet)

Meon Robotik Otomasyon Notu

EC808AH, servo performansına yakın çalışma isteyen ancak maliyet/karmaşıklık avantajını korumak isteyen kullanıcılar için yüksek verimli bir hibrit servo çözümüdür. Doğru motor eşleşmesi ve doğru parametre ayarları ile CNC ve otomasyon sistemlerinizde uzun ömürlü ve stabil çalışma sağlar.
